Мини гранулятор для производства пеллет

Для того чтобы протопить камины или дровяную печь, а также твердотопливные котлы, применяют не только дрова, но еще и пеллеты — это прессованные гранулы или брикеты, сделанные на основе деревообрабатывающих отходов. И если дрова при сжигании наносят вред природе, пеллеты не только позволяют получить эффективное и экологичное топливо, они также решают проблему утилизации древесины. Многие люди, особенно если у них скапливаются древесные отходы в большом количестве, предпочитают изготавливать оборудование для изготовления пеллет самостоятельно.

Изготовление пеллет в заводских условиях

Топливные гранулы в качестве топлива для котлов или каминов привлекательны прежде всего благодаря удобству применения. Котлы на пеллетах имеют высокую степень автоматизации, и уделять им внимания приходится меньше, чем простым твердотопливным.

В естественных условиях древесина, чтобы достигнуть достаточной влажности для сгорания, должна сохнуть в течение 2 лет и даже дольше. В таком случае теплота сгорания составляет от 4 до 4,5 кВт/кг. А вот килограмм древесных гранул при сжигании способен выделять до 5 кВт тепла.

При промышленном производстве пеллеты преимущественно изготавливается на основе такого сырья:

• соломы зерновых культур;
• опилки, щепа и прочие древесные отходы;
• отходы переработки семян.

Однако наиболее часто используются гранулы на основе опилок и других деревообрабатывающих отходов. Пеллеты на основе агротехнических отходов будут стоить дешевле, однако они обладают худшим качеством. В домашних условиях лучше всего изготавливать пеллеты на основе опилок.

Оборудование для домашнего производства

При производстве выбранное сырье (щепа, опилки, кора или отходы сельскохозяйственной деятельности) следует предварительно измельчить до размеров в 3−5 см, а затем просушить в специальной сушилке, пока влажность не достигнет показателя в 15%. Затем сырье помещается в специальную дробилку мелкого дробления.

В итоге массу с величиной фракции до 2 мм нужно погрузить в пресс. После прессования получаются гранулы, влажность которых составляет до 12%, а их размер зависит от конструкции используемого оборудования. Далее, гранулы собирают в мешки, закупоривают и применяют в качестве топлива для печей и котлов.

Оборудование для производства пеллет в домашних условиях потребуется следующее:

• дробилка для древесины. Если вы будете использовать лузгу или опилки, то в дроблении необходимости не будет. Оно потребуется при применении веток, коры, обрезков пиломатериалов или некондиционной доски;
• барабанная или аэродинамическая сушилка для сырья. Ее можно сделать самому из бочки;
• дробилка мелкого дробления, в которой крупное сырье измельчают в опилки;
• гранулятор для пеллет с цилиндрической или плоской матрицей. Его использование исключит процесс мелкого дробления, поскольку в грануляторе сырье одновременно перемалывается и прессуется.

Гранулятор и его конструкция

Гранулятор можно сделать самостоятельно и не покупать дорогое оборудование для производства пеллет. При его наличии вам не потребуются дробилка и измельчитель, сушильная камера потребуется в зависимости от влажности сырья.

Как уже упоминалось, он может быть оснащен цилиндрической или плоской матрицей. Цилиндрическая матрица представляет собой перфорированный барабан с вращающимися катками изнутри. Плотная масса посредством катков вдавливается в отверстия барабана (прессовальные каналы), а когда гранулы уже будут отпрессованы, она срежется ножами при выходе с внешней стороны.

А прибор с плоской матрицей работает по аналогичному принципу, однако матрица в ней — это перфорированный диск, который жестко закреплен на валу. Во время его вращения катки спрессовывают сырье, затем вдавливают его в отверстия в диске. Каналы для прессования напоминают сужающийся к выходу конус, это максимально уплотняет гранулы. Отверстия имеют диаметр до 10 мм.

Чтобы сделать оборудование для прессования пеллет, можно подготовить уже существующую матрицу и катки. Их часто продают как запчасти к грануляторам для комбикормов, можно их сделать своими руками на основе листовых металлов толщиной как минимум в 20 мм, а также шестеренок, закрепленных на валу.

В качестве привода для гранулятора обычно используют электрический двигатель мощностью как минимум в 15 кВт, а также редуктор. Частота вращения матрицы должна колебаться в пределах от 60 до 100 оборотов в минуту. Вал для крепления плоской матрицы может быть ориентирован вертикально или горизонтально, для этого потребуется и емкость для загрузки сырья и выгрузки гранул в готовом виде.

Изготовление гранулятора своими руками

Алгоритм действий по изготовлению такого оборудования такой:

1. Делаем матрицу. Если ее делать своими руками, то потребуется дисковая заготовка толщиной от 20 мм, если она будет меньше, то матрица быстро будет деформироваться. А вот диаметр может быть разным, от него зависит производительность оборудования. Например, если диаметр составит 50 мм, а двигатель порядка 30 кВт, то можно будет получить до 350 килограмм пеллет в течение часа. А если объемы ожидаются меньшие, то хватит матрицы и до 30 см в диаметре. В центре диска нужно просверлить отверстие по диаметру вала редуктора, далее выполняется паз для жесткой посадки. А отверстия для прессования и выхода гранул должны иметь форму конуса.
2. Ролики или шестеренки для катков нужно выбирать таким образом, чтобы ширина сопоставлялась с рабочей зоной матрицы. Наденьте на вал шестерню, затем он закрепляться муфтой перпендикулярно оси выходного вала редуктора.
3. В зависимости от размера матрицы нужно сварить цилиндрический корпус оборудования на основе листового металла или трубы. Корпус включает две части: в верхнюю загружается сырье, а затем после прохождения сквозь систему роликов и матрицы в готовом виде гранулы переходят в нижнюю часть корпуса, затем по лотку они высыпаются в емкость. А матрица должна свободно внутри верхней части корпуса передвигаться с минимальным зазором. Внизу корпуса проделывается отверстие для выхода пеллет, к нему приваривают лоток на основе листового материала или труб.
4. Выходной вал редуктора должен размещаться внизу корпуса конструкции посредством подшипников и муфты.
5. Чтобы было удобно чистить и обслуживать корпус, верх и низ корпуса должен быть разъемными и соединяться на болты посредством приваренных ушек. В корпус ставят матрицу и ролики.
6. Гранулятор ставят на раму на основе швеллера или уголка и жестко на ней закрепляют. Затем крепится электродвигатель и его выходной вал присоединяют к редуктору.
7. С внешней стороны раму и остальные детали красят краской по металлу. Далее, подключается двигатель и выполняется пробный запуск.

При наличии гранулятора, оснащенного матрицей плоского типа для производства пеллет, можно решить проблему отопления помещения до 150 квадратных метров площадью. Готовые гранулы можно применять для сжигания в камине или печке, а также для твердотопливных котлов. Также будет решена проблема утилизации отходов сельскохозяйственной деятельности и деревообработки.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.

Грануляторы производства "Доза-Гран"

Доза-Гран предлагает купить по выгодным ценам станок для производства топливных пеллет. Гранулирование – процесс переработки различных материалов в гранулы. Благодаря сферической форме гранулы легче хранить, транспортировать и применять.

Грануляторы – это универсальные машины, предназначенные для широкого спектра материалов:

• Древесные опилки
• Солома
• Лузга
• Торф
• Компост
• Птичий помет

Наш завод наладил производство станков для изготовления пеллет:

• Пресс-грануляторы редукторные одноступенчатые для топливных гранул ДГ-МХ-М
• Пресс-грануляторы редукторные одноступенчатые для топливных гранул ДГ-МХ со смесителем из нержавейки, питателем и крышкой пресс-узла
• Пресс-грануляторы редукторные двухступенчатые для топливных гранул ОГМ
• Пресс-грануляторы клиноременные для топливных гранул ДГ-MX-L
• Мини-грануляторы плоскоматричные для топливных гранул ДГ-Mini бытовые – подойдут для дома, небольших хозяйств

Доза-Гран является проектировщиком и производителем оборудования, поэтому предлагает самые лучшие цены на аппараты по гранулированию из опилок. Наши машины для производства пеллет не уступают в характеристиках западным образцам.

Собственное производство

Передовые технологии, обширный опыт и знания в области инжиниринга помогли «Доза-Гран» создавать современное оборудование, соответствующее международным стандартам качества ISO-9001

Гарантийное обслуживание и сервисная поддержка 24/7

В рамках гарантийного обслуживания «Доза-Гран» команда сервисных инженеров производит диагностику неисправного оборудования, ремонт или замену деталей, консультируют персонал заказчика, выдают экспертные заключения, при этом обеспечивают индивидуальный подход к решению любых возникающих вопросов.

Доставку и установку – берем на себя

Доставка в любой пункт назначения производится точно в срок, с сохранением всех качественных характеристик оборудования. При этом специалисты «Доза-Гран» планируют и контролируют процесс доставки, подбирают оптимальные виды транспортных средств, составляют наиболее рациональный маршрут, сокращая при этом затраты на транспортировку.

Мини пеллет-пресс, пресс-гранулятор

Мини пеллет-пресс (пеллетайзер) производительностью до 500 кг/час.

Агрегат приспособлен для гранулирования различных материалов органического происхождения:

опилки, различные виды зерновых, отходы древесной промышленности, шелуха подсолнечника, солома, сено, кукуруза.

Данная серия прессов предназначена для гранулирования небольших объёмов
производства, как правило под собственные нужды котельных установок.

Самая маленькая установка способна произвести за один час топлива
на 800 кВт тепла, или отопить помещения общей площадью
до 8000 м./кв.

Производительность агрегата в зависимости от гранулированого
материала и мощности двигателя может быть от 100—500 кг гранул в час.

Агрегат производится с двигателями различной мощности и должен быть
выбран в соответствии с потребностями.

Установки мощностью до 500 кг/час возможно оборудовать дизельным
двигателем при необходимости.

Мощность приводов кВт/л.с	Производительность Кг/час	Вес Кг.	Габаритные размеры	Цена Eur
11/18	100—160	180	1150×380×800	4950
15/22	160—260	480	1260×600×800	8750
30/40	300—500	790	1550×650×100	16970

Биомасса:
Опилки влажности 13—18% являются наилучшими для гранулирования.
Простота производственного процесса:
В агрегате опилки или биомасса другого происхождения измельчаются
до фракции 1—2 мм, полученная биомасса прессуется под давлением 1000—1200
кг/см. кв.,и в результате получаем гранулы.
В зависимости от используемой матрицы диаметр гранул может быть:
6 или 8 мм.

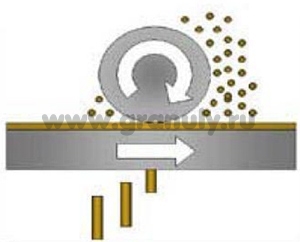

1. Процесс прессования

2. Прессовочный ролик пресует биомассу «A» через фильеры матрицы «B», диаметр которой может быть 6 мм или 8 мм;

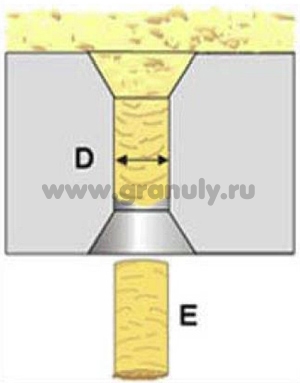

3. В зависимости от диаметра матрицы «D» получаем гранулу
«E»соответствующево диаметра.

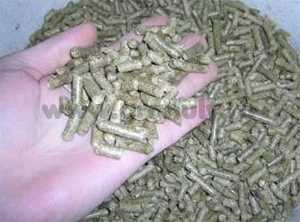

4. Произведенные гранулы.

Пеллетайзер — агрегат для производства древесных топливных гранул (пеллет).

Мощность

Агрегат приспособлен для гранулирования (пеллетизации) различных материалов органического происхождения, на пример:опилки; различные виды зерновых; отходы древесной промышленности; шелуха подсолнечника; солома, сено; кукуруза;и др.

Производительность:

Производительность агрегата зависит от гранулированого материала и мощности двигателя.

Мощность:

Агрегат Пеллетайзер производится с двигателями различной мощности и должен быть выбран в соответствии с потребностями.

Биомасса:

Опилки влажности 13-18% являются наилучшими для гранулирования.

Простота производственного процесса:

В агрегате Пеллетайзер опилки или биомассы другого происхождения крошатся до фракции 1-2 мм, полученная биомасса прессуется и в результате получаем гранулы.

Гранулы:

В зависимости от используемой матрицы в грануляторе диаметр гранул может быть: 6 или 8 мм.

Агрегат Пеллетайзер может быть также комплектирован с дизельным двигателем.

Производительность гранулятора зависит от состава гранулированного материала, его влажности, мощности двигателя агрегата и других факторов.

В таблице 1 указана примерная производительность грануляторов и прейскурант.

Производительность агрегата для производства гранул и прейскурант:

MOДЕЛЬ	Производительность (кг/час)	Мощность двигателя(кВт)	Вес агрегата(тонн)	Размер агрегата (мм)	Заметки	Цена без НДС (Eur)
Pelletizer 2/200	100-160	11 (если дизельный — 18Л.С.)	0.18	1150 x 380 x 800	Оснащенны прессовачными роликами С электрическим или дизельным двигателем	1900,00
Pelletizer 2/250	160-260	15(если дизельный -22Л.С.)	0.48	1260 x 600x 800	2000,00
Pelletizer 2/300	300-500	30(если дизельный — 40Л.С.)	0.79	1550 x 650 x 1000	6500,00
Pelletizer 3/350	400-600	37	1.6	1800 x 850 x 1000	Оснащенны 3 прессовачными роликами	11000,00
Pelletizer 3/450	500-800	55	2.3	2300 x 1100 x 1600	15000,00
Pelletizer 3/550	1000-2000	90	3.2	2600 x 1100 x 2100	37000,00
Pelletizer 3/800	2000-3000	130-160	7.6	2700 x 1200 x 2400	99000,00
Pelletizer 4/1200	3000-4000	280-320	16.5	3700 x 1900 x 3000	250000,00

*
Ресурс прессовачных роликов и матрицы колеблется от 50 — 700 прессчасов
в зависимости от мощности агрегата и гранулиравонного материала.

**
Стоимость ремкомплекта от 200 Eur (без НДС), зависит от количества прессовочных
роликов и материала из которого произведена матрица (из легированой или
нержавеющей стали).

***
Матрица производится из легированой или нержавеющей стали
