Что такое электро и теплопроводность

Среди большого количества параметров, характеризующие металлы существует и такое понятие как теплопроводность. Ее значение сложно переоценить. Этот параметр применяют при расчете деталей и узлов. Например, шестеренчатых передач. Вообще теплопроводностью занимается целый раздел науки под названием термодинамика.

Что такое теплопроводность и термическое сопротивление

Теплопроводность металлов можно охарактеризовать так – это способность материалов (газ, жидкость и пр.) переносить излишнюю тепловую энергию от разогретых участков тела к холодным. Перенос осуществляется свободно движущимися элементарными частицами, в число которых входят атомы электроны и пр.

Сам процесс теплообмена происходит в любых телах, но способ переноса энергии во многом зависит от агрегатного состояния тела.

Кроме этого теплопроводности можно дать еще одно определение – это количественный параметр возможности тела проводить тепловую энергию. Если сравнивать тепловые и электрические сети, то это понятие аналогично электрической проводимости.

Способность физического тела не допускать распространение теплового колебания молекул называют тепловым сопротивлением. Кстати, некоторые, искренне заблуждаются, путая это понятие с теплопроводностью.

Понятие коэффициента теплопроводности

Коэффициентом теплопроводности называют величину, которая равна количеству теплоты, переносимого через единицу поверхности за одну секунду.
Теплопроводность металла была установлена еще в 1863 году. Именно тогда было доказано то, что за передачу теплоты отвечают свободные электроны, которых в металле великое множество. Именно поэтому коэффициент теплопроводности металлов значительно выше, чем у диэлектрических материалов.

От чего зависит показатель теплопроводности

Теплопроводность – это физическая величина и по большей части зависит от параметров температуры, давления и типа вещества. Большая часть коэффициентов определяется опытным путем. Для этого разработано множество методов. Результаты сводятся в справочные таблицы, которые потом используются при проведении различных научных и инженерных расчетов.
Тела обладают разной температурой и при тепловом обмене она (температура) будет распределяться неравномерно. Другими словами необходимо знать, как зависит коэффициент теплопроводности от температуры.

Многочисленные опыты показывают то, что у многих материалов связь между коэффициентом и самой теплопроводностью является линейной.

Теплопроводность металлов обусловлена формой его кристаллической решетки.

Во многом коэффициент теплопроводности зависит от строения материала, размеров его пор и влажности.

Когда учитывается коэффициент теплопроводности

Параметры теплопроводности в обязательном порядке учитывают во время выбора материалов для ограждающих конструкций – стен, перекрытий и пр. В помещениях, где стены выполнены из материалов с высокой теплопроводностью в холодное время года будет довольно прохладно. Не поможет и отделка помещения. Для того, чтобы этого избежать стены необходимо делать довольно толстыми. Это непременно повлечет повышение затрат на материалы и оплату труда.

Схема утепления деревянного дома

Именно поэтому в конструкции стен предусмотрено использование материалов с низкой теплопроводностью (минеральная вата, пенопласт и пр.).

Показатели для стали

  • В справочных материалах по теплопроводности различных материалов особое место занимают данные, представленные о сталях разных марок.
    Так, в справочных материалах собраны экспериментальные и расчетные данные следующих типов стальных сплавов:
    стойких к воздействию коррозии, повышенной температуры;
  • предназначенных для производства пружин, режущего инструмента;
  • насыщенных легирующими добавками.

В таблицах сведены показатели, которые были собраны для сталей в температурном диапазоне от -263 до 1200 градусов.
Усредненные показатели составляют для:

  • углеродистых сталей 50 – 90 Вт/(м×град);
  • коррозионностойких, жаро- и теплостойких сплавов, относящимся к мартенситным — от 30 до 45 Вт/(м×град);
  • сплавов, относящимся к аустенитным от 12 до 22 Вт/(м×град).

В этих справочных материалах размещена информация и свойствах чугунов.

Коэффициенты теплопроводности алюминиевых, медных и никелевых сплавов

Во время проведения расчетов связанных с цветными металлами и сплавами проектировщики применяют справочные материалы, размещенные в специальных таблицах.

Таблица теплопроводности алюминиевых сплавов

В них представлены материалы о теплопроводности цветных металлов и сплавов, кроме этих данных указана информация о химическом составе сплавов. Исследования проводили при температурах от 0 до 600 °С.

По информации собранной в этих табличных материалах видно то, что к цветным металлам, обладающим высокой теплопроводностью сплавы на основе магния и никель. К металлам, у которых низкая теплопроводность относят нихром, инвар и некоторые другие.

У большинства металлов хорошая теплопроводность, у одних она больше, у других меньше. К металлам с хорошей теплопроводностью относят золото, медь и некоторые другие. К материалам с низкой теплопроводностью относят олово, алюминий и пр.

Таблица теплопроводности сплавов никеля

Высокая теплопроводность может быть и достоинством, и недостатком. Все зависит от сферы применения. К, примеру, высокая теплопроводность хороша для кухонной посуды. Материалы с низкой теплопроводностью применяют для создания неразъемных соединений металлических деталей. Существуют целые семейства сплавов, выполненных на основе олова.

Недостатки высокой теплопроводности меди и ее сплавов

Медь имеет гораздо большую стоимость, чем алюминий или латунь. Но между тем этот материал имеет ряд недостатков, которые связаны с его положительными сторонами.
Высокая теплопроводность этого металла вынуждает к созданию специальных условий для его обработки. То есть медные заготовки необходимо нагревать более точно, нежели сталь. Кроме этого часто, перед началом обработки предварительный или сопутствующий нагрев.
Нельзя забывать о том, что трубы, изготовленные из меди, подразумевают то, что будет проведена тщательная теплоизоляция. Особенно это актуально для тех случаев, когда из этих труб собрана система подачи отопления. Это значительно удорожает стоимость выполнения монтажных работ.
Определенные сложности возникают и при использовании газовой сварки. Для выполнения работе требуется более мощный инструмент. Иногда, для обработки меди толщиной в 8 – 10 мм может потребоваться использование двух, а то и трех горелок. При этом одной из них выполняют сварку медной трубы, а остальные заняты ее подогревом. Ко всему прочему работа с медью требует большего количества расходных материалов.

Работа с медью требует использования и специализированного инструмента. Например, при резке деталей, выполненных из бронзы или латуни толщиной в 150 мм потребуется резак, который может работать с сталью с большим количеством хром. Если его использовать для обработки меди, то предельная толщина не будет превышать 50 мм.

Можно ли повысить теплопроводность меди

Не так давно, группа западных ученых провела ряд исследований по повышению теплопроводности меди и ее сплавов. Для работы они применяли пленки, выполненные из меди, с нанесенным на ее поверхность тонким слоем графена. Для его нанесения использовали технологию его осаждения из газа. При проведении исследований применялось множество приборов, которые были призваны подтвердить объективность полученных результатов.
Результаты исследований показали то, что графен обладает одним из самых высоких показателей теплопроводности. После того, как его нанесли на медную подложку, теплопроводность несколько упала. Но, при проведении этого процесса происходит нагревание меди и в ней происходит увеличение зерен, и в результате повышается проходимость электронов.

Читайте также:  Как правильно выбрать робот пылесос для квартиры

Графен с медной фольгой

При нагревании меди, но без нанесения этого материала, зерна сохранили свой размер.
Одно из назначений меди это отведение лишнего тепла из электронных и электрических схем. Использование графенового напыления эта задача будет решаться значительно эффективнее.

Влияние концентрации углерода

Стали с малым содержанием углерода обладают высокими показателями теплопроводности. Именно поэтому материалы этого класса применяют для изготовления труб и арматуры для нее. Теплопроводность сталей этого типа лежит в диапазоне 47-54 Вт/(м× К).

Значение в быту и производстве

Применение теплопроводности при строительстве

У каждого материала имеется свой показатель теплопроводности. Чем ее значение ниже, тем, соответственно ниже уровень теплообмена между внешней и внутренней средой. Это означает то, что в здании, сооруженном из материала с низкой теплопроводностью, зимой будет тепло, а летом прохладно.

Тепловые потери по швам панельного дома

При сооружении различных зданий, в том числе и жилые здания, без знаний о теплопроводности стройматериалов не обойтись. При проектировании строительных сооружений необходимо учитывать данные о свойствах таких материалов как – бетон, стекло, минеральная вата и многих других. Среди них предельная теплопроводность принадлежит бетону, между тем, у древесины она в 6 раз меньше.

Системы отопления

Ключевая задача любой отопительной системы – это перенос тепловой энергии от теплоносителя в помещения. Для такого обогрева применяют батареи или радиаторы отопления. Они необходимы для передачи тепловой энергии в помещения.

  • Радиатор отопления – это конструкция внутри, которой перемещается теплоноситель. К основным характеристикам этого изделия относят:
    материал, из которого оно изготовлено;
  • вид конструкции;
  • размеры, в том числе и количество секций;
  • показатели теплоотдачи.

Именно теплоотдача и есть ключевой параметр. Все дело в том, что определяет объем энергии, которое передается от радиатора в помещение. Чем больше этот показатель, тем ниже будут потери тепла.
Существуют справочные таблицы, определяющие материалы, оптимальные для использования в отопительных системах. Из данных, которые в них размещены, становится ясно, что самым эффективным материалом считается медь. Но, вследствие ее высокой цены и определенных технологических сложностей, связанных с обработкой меди их применяемость не так высока.

Именно поэтому все чаще применяют модели, изготовленные из стальных или алюминиевых сплавов. Нередко применяют и сочетание различных материалов, например, стали и алюминия.
Каждый изготовитель радиаторов, при маркировке готовых изделий должен указывать такую характеристику, как мощность тепловой отдачи.
На рынке отопительных систем можно приобрести радиаторы, изготовленные из чугуна, стали, алюминия и биметалла.

Методы изучения параметров теплопроводности

При проведении изучения параметров теплопроводности надо помнить о том, что характеристики конкретного металла или его сплавов от метода его выработки. Например, параметры металла полученного с помощью литья могут существенно отличаться от характеристик материала изготовленного по методам порошковой металлургии. Свойства сырого металла коренным образом отличаются от того, который прошел через термическую обработку.

Термическая нестабильность, то есть преобразование отдельных свойств металла после воздействия высоких температур является общим для практически всех материалов. Как пример можно привести то, что металлы после длительного воздействия разных температур способны достичь разных уровней рекристаллизации, а это отражается на параметрах теплопроводности.

Структура стали после термической обработки

Можно сказать следующее – при проведении исследований параметров теплопроводности необходимо использовать образцы металлов и их сплавов в стандартном и определенном технологическом состоянии, например, после термической обработки.

Например, существуют требования по измельчению металла для проведения его исследований с применением способов термического анализа. Действительно, такое требование существует при проведении ряда исследований. Бывает и такое требование – как изготовление специальных пластин и многие другие.

Нетермостабильность металлов ставит ряд ограничений использование теплофизических способов исследования. Дело в том, что этот способ проведения исследований требует нагревать образцы не менее двух раз, в определенном температурном интервале.

Один из методов называют релакционно-динамическим. Он предназначен для выполнения массовых измерений теплоемкости у металлов. В этом методе фиксируется переходная кривая температуры образца между его двумя стационарными состояниями. Этот процесс является следствием скачка тепловой мощности вводимой в испытуемый образец.

Такой метод можно назвать относительным. В нем используются испытуемый и сравнительный образцы. Главное заключается в том, что бы у образцов была одинаковая излучающая поверхность. При проведении исследований температура, воздействующая на образцы должна изменяться ступенчато, при этом по достижении заданных параметров необходимо выдержать определенное количество времени. Направление изменения температуры и ее шаг должен быть подобран таким образом, что бы образец, предназначенный для испытаний, прогревался равномерно.

В эти моменты тепловые потоки сравняются и отношение теплопередачи будет определяться как разность скоростей колебаний температуры.
Иногда в процессе этих исследований источник косвенного подогрева исследуемого и сравнительного образца.
На один из образцов могут быть созданы дополнительные тепловые нагрузки в сравнении со вторым образцом.

Какой метод измерения теплопроводности лучше всего подходит для вашего материала?

Существуют методы измерения тепловодности, такие как LFA, GHP, HFM и TCT. Они отличаются друг от друга размерами и геометрическими параметрами образцов, применяемых для проверки теплопроводности металлов.

Эти сокращения можно расшифровать как:

  • GHP (метод горячей охранной зоны);
  • HFM (метод теплового потока);
  • TCT (метод горячей проволоки).

Вышеуказанные способы применяют для определения коэффициентов различных металлов и их сплавов. Вместе с тем с использованием этих методов, занимаются исследованием других материалов, например, минералокерамики или огнеупорных материалов.

Образцы металлов, на которых проводят исследования, имеют габаритные размеры 12,7×12,7×2.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Все газообразные вещества, жидкий бром, а также Большинство твердых неметаллов (типичных ковалентных кристаллов) плохо проводят тепло и практически не проводят электрический ток (являются диэлектриками), так как все внешние электроны их атомов использованы для образования химических связей. Кремний и черный фосфор обладают полупроводниковыми свойствами, а графит − электро- и теплопроводностью.

Растворимость

в воде неметаллы нерастворимы или малорастворимы. Некоторые из них (галогены, сера) лучше растворяются в органических растворителях, белый фосфор − в сероуглероде. Фтор в воде растворять нельзя, так как он бурно реагирует с водой.

Следовательно, простые вещества — неметаллы в отличие от металлов характеризуются большим разнообразием физических свойств, для них более характерно различие в свойствах, чем общность.

Описание простых веществ некоторых представителей элементов-неметаллов.

Фосфор

Белый фосфор − воскообразное, прозрачное вещество, с характерным запахом. Состоит молекул Р4. Самовозгорается на воздухе, ядовит. Используется при изготовлении фосфорной кислоты (для получения пищевых фосфатов и синтетических моющих средств). Применяется при изготовлении зажигательных и дымовых снарядов, бомб.

Красный фосфор имеет цвет от алого до темно-коричневого и фиолетового. Существует несколько кристаллических форм с различными свойствами. Используют в изготовлении минеральных удобрений, спичечном производстве (им покрывают боковую сторону спичечного коробка). Фосфор применяется в производстве сплавов цветных металлов, сплавов. Соединения фосфора служат исходными веществами для производства медикаментов.

Сера

При нормальном давлении и температурах до 98,38°C стабильна ромбическая аллотропная модификация СЕРЫ, образующая лимонно-желтые кристаллы.

Выше 95,39°C стабильна моноклинная модификация серы.

Резиноподобную пластическую серу получают при резком охлаждении расплавленной серы (выливая расплав в холодную воду). Эти модификации состоят из нерегулярных зигзагообразных цепей Sn. При длительном выдерживании при температурах 20-95°C все модификации серы превращаются в ромбическую.

Читайте также:  Грейферный ковш своими руками

Такой необходимый микроэлемент, как сера, в организме человека выступает в роли минерала красоты, так как благодаря ней, кожа, ногти и волосы, будут оставаться здоровыми. Также, не стоит забывать, что сера принимает участие в формировании хрящевой и костных тканей, помогает улучшить работу суставов, укрепляет нашу мышечную ткань и выполняет еще много других функций, которые очень важны для здоровья человека.

Такой неметалл, как сера, используют для производства серной кислоты, пороха, спичек. Также он применяется при вулканизации каучука. Ее применяют в производстве красителей и люминофоров. А коллоидная сера необходима в медицине.

Сера нашла применение и в сельском хозяйстве. Ее используют, как фунгицид, для борьбы с различными вредителями.

Кислород

Кислород О2 – газ без цвета, вкуса и запаха, мало растворим в воде, поддерживает горение и дыхание. В атмосфере земли образуется в процессе фотосинтеза.

Озон – О3 – газ голубого цвета, с характерным запахом, очень реакционноспособен. Образуется во время грозы и в хвойных лесах. Основная масса О3 в атмосфере расположена в виде слоя − озоносферы — на высоте от 10 до 50 км с максимумом концентрации на высоте 20-25 км. Этот слой предохраняет живые организмы на Земле от вредного влияния коротковолновой ультрафиолетовой радиации Солнца. В промышленности О3 получают действием на воздух электрического разряда. Используют для обеззараживания воды и воздуха.

Кислород не обладает характерным запахом в отличие от озона (отсюда пришло и название озона – в переводе с греческого языка озон обозначает «пахнущий»). Подобный аромат, можно ощутить во время грозы, газ образуется в воздухе за счет электрических разрядов.

Кислород не обладает цветом в отличие от озона, который можно отличить по бледно-фиолетовому оттенку. Озон обладает бактерицидными свойствами. Он также используется для обеззараживания питьевой воды. Озон может препятствовать прохождению ультрафиолетовых лучей солнечного спектра, они губительны для всех живых организмов на Земле. Озоновый экран (слой), который находится на высоте 20-35 км, защищает все живое от губительных солнечных лучей.

Углерод

Углерод известны еще с древних времен (древесный уголь).

Алмаз, минерал, кристаллическая модификация самородного углерода, по блеску, красоте и твердости превосходящий все минералы.

Размеры кристаллов варьируют от микроскопических до очень крупных, масса самого крупного алмаза «Куллинан», найденного в 1905 в Южной Африке 3106 кар (0,621 кг).

Алмаз − самое твердое из всех природных веществ. По шкале Мооса относительная твердость алмаза равна 10,

Графит, минерал, наиболее распространенная и устойчивая в земной коре модификация углерода. Структура слоистая. Темно-серые до черных чешуйчатые массы. Огнеупорен, электропроводен, химически стоек. Используется в производстве плавильных тиглей, в литейном деле, при изготовлении электродов, щелочных аккумуляторов, карандашей и т. д. Графит получают также искусственно − нагреванием антрацита без доступа воздуха. Блоки из чистого искусственного графита используют в ядерной технике, в качестве покрытия для сопел ракетных двигателей и т. д.

Углерод С, кремний Si, бор В имеют сходное строение и обладают некоторыми общими свойствами. Как простые вещества они встречаются в двух видоизменениях – в кристаллическом и аморфном. Кристаллические видоизменения этих элементов очень твердые, с высокими температурами плавления. Кристаллический кремний обладает полупроводниковыми свойствами.

Все эти элементы образуют соединения с металлами – карбиды, силициды и бориды (CaC2, Al4C3, Fe3C, Mg2Si, TiB, TiB2). Некоторые из них обладают большей твердостью, например Fe3C, TiB. Карбид кальция используется для получения ацетилена.

Кристаллический бор В (как и кристаллический кремний) обладает очень высокой температурой плавления (2075°С) и большой твердостью. Электрическая проводимость бора с повышением температуры сильно увеличивается, что дает возможность широко применять его в полупроводниковой технике. Добавка бора к стали и к сплавам алюминия, меди, никеля и др. улучшает их механические свойства.

Бориды (соединения бора с некоторыми металлами, например с титаном: TiB, TiB2) необходимы при изготовлении деталей реактивных двигателей, лопаток газовых турбин.

Олово

Аллотропные модификации олова представляет собой одна − металл, а другая − неметалл: белое олово − металл, серое олово проявляет свойства неметалла. При комнатной температуре обычно существует бета-олово. Это всем известное белое олово — металл, из которого раньше отливали оловянных солдатиков (вспомните знаменитую сказку Г. X. Андерсена "Стойкий оловянный солдатик") и которым покрывают изнутри консервные бамкн. При температуре ниже +13,2º С более устойчиво альфа олово — серый мелкокристаллический порошок, имеющий скорее свойства неметалла Процесс превращения белого олова в серое быстрее всего идет при температуре -33ºС. Это превращение получало образное название "оловянной чумы".

Хлор

Элемент хлор (Сl2). При нормальных условиях хлор − это желтовато–зелёный газ с резким удушливым запахом. Хлор очень ядовит даже при такой малой концентрации как 0,001 мг на 1 дм 3 воздуха. Этот газ в 2.5 раза тяжелее воздуха, поэтому всегда будет находится у самой земли в виде желтовато-зелёного тумана.

При содержании хлора в воздухе 0,9 мл/л смерть наступает в течение пяти минут. В небольших количествах (человек чувствует хлор уже при концентрации его в воздухе 0,003 мл/л), он сильно раздражает слизистые оболочки дыхательных путей и вызывает кашель.

Хлор содержится в земной коре по массе 0,017%. В некоторых горных районах он покрывает основание грунта и потому приводит к гибели насекомых, мелких грызунов и микроорганизмов. Температура кипения хлора равна (- 33,6°С), а температура плавления (-100,98°С).

Хлор имеет прекрасное дезенфицирующее свойство. Он уничтожает практически все живые организмы в сфере своего влияния, что делает его полезным в медицине и домашнем хозяйстве (порошки, хлорка – то же хлорная вода, соды с содержанием хлора). Сухой хлор такой способности не имеет. Раствор хлора в воде носит название «хлорной воды» которая имеет прекрасное свойство отбеливания материалов (тканей, дерева, бумаги и т.д.). Раствор хлора «уничтожает» краску на одежде, поэтому если не хотите, чтобы ваша кофточка или рубашка покрылась белыми пятнами – не используйте такую воду при стирке цветного белья. Достаточно просто поместить влажную крашенную ткань в струю хлора, как вскоре она потеряет свой цвет и превратится в чисто-белую.

Анионы хлора также играют важную биологическую роль для человека, так как принимают участие в активизации некоторых ферментов. С их помощью поддерживается благоприятная среда в желудке и поддерживается осмотическое давление. Хлор, как правило, попадает в организм человека, благодаря поваренной соли при приеме пищи.

Бром

Бром Br2 (бромос с древнегреческого языка переводится как «зловонный») − легколетучая тяжелая жидкость тёмно-красного цвета (t пл -7 °С, t кип + 59 °С), с неприятным запахом, растворимая в воде (при 20°С растворяется 3,6 г бром (Вr2) в 100 мл воды) и органических растворителях. Пары брома сильно ядовиты. Ожоги бромом очень болезненны и долго не заживают. Если бром или бромная вода попала на кожу, надо немедленно промыть место ожога большим количеством воды, а затем раствором соды, которая нейтрализует бром. Бром получил широкое применение в синтезе полимерных материалов, а также для изготовления различных медицинских препаратов.

Йод

Йод (I2) (tпл=114°С, tкип=185°С) хорошо знаком каждому с детства: 5%-ный водно-спиртовой раствор йода используют для дезинфекции ран и порезов. Если вылить раствор йода в фарфоровую чашечку и оставить на несколько часов, то спирт испарится и выделится кристаллический йод в виде серых кристаллов с металлическим блеском, хорошо растворимых в органических растворителях. При небольшом нагревании кристаллический йод возгоняется, образуя пары фиолетового цвета.

Читайте также:  Шуруповерт для рыболовного бура

Кристаллический йод имеет металлический блеск, в воде не растворяется, а в спирте растворяется хорошо. Спиртовой раствор йода имеет бурый цвет (он продаётся в аптеке в виде 5-10% раствора йода). Пары йода имеют тёмно-фиолетовый окрас.

Йод – прекрасное профилактическое средство против излучения. Его добавление к пище способствует укреплению щитовидной железы, которая больше всего подвержена радиоактивному влиянию. Для усвоения йода организмом в пищу используют йодированную соль (KI – йодид калия). Эту соль в виде добавок к пищевой соли (NaCl) можно приобрести в продуктовых магазинах.

Йод − один из очень важных элементов для организма человека. Нормальная доза для потребления его человеком исчисляется в микрограммах, но его отсутствие в организме – опасно для жизни человека. Йод принимает участие в синтезе гормонов щитовидной железы, которые в свою очередь отвечают за нормальный рост и развитие человеческого организма; йод очень необходим для правильной работы мозга!

Широкое применение получил йод в синтезе полимерных материалов, а также для изготовления различных медицинских препаратов.

Водород

Такая разновидность неметаллов, как водород, широко применяется в химической промышленности. Его используют для синтеза аммиака, метанола, хлороводорода, а также для гидрогенизации жиров. Также, не обойтись без участия водорода, в качестве восстановителя и при производстве многих металлов и их соединений.

Широко применяется водород и в медицине. При обработке ран и для остановки мелких кровотечений используют трех процентный раствор перекиси водорода.

Список используемых источников:

  1. О.С. Габриелян и др. Химия. 11 класс. Профильный уровень: учебник для общеобразовательных учреждений; Дрофа, Москва, 2008г.;
  2. «Репетитор по химии» под редакцией А. С. Егорова; «Феникс», Ростов-на-Дону, 2006г;
  3. Г. Е. Рудзитис, Ф. Г. Фельдман. Химия 11 кл. М., Просвещение, 2001;
  4. http://edufuture.biz/index.php?title=Неметаллы_(Химия_11_класс)
  5. http://www.yaklass.ru/materiali?mode=lsntheme&theme >10. http://www.kristallikov.net/page20.html
| следующая лекция ==>
Агрегатное состояние | Семеноводство декоративных растений

Дата добавления: 2017-06-02 ; просмотров: 3142 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

1.1. Электро- и теплопроводность металлов и сплавов

Классическая электронная теория металлов представляет твердый проводник в виде системы, состоящей из узлов кристаллической ионной решетки, внутри которой находится электронный газ из коллективизированных свободных валентных электронов. К электронному газу применялись представления и законы обычных газов. Это привело к выводу законов Ома и Джоуля – Ленца, позволило описать и объяснить ранее обнаруженные экспериментальным путем основные законы электропроводности и потерь электрической энергии в металлах.

Однако исчерпывающее объяснение явлений электропроводности оказалось возможным на основе квантовой механики. В соответствии с квантово–механическими представлениями причиной наличия электрического сопротивления твердых тел является не столкновение свободных электронов с атомами решетки (как в классической теории Друде), а рассеяние их на дефектах решетки, вызывающих нарушение периодичности потенциала. Идеально правильная, бездефектная неподвижная решетка не способна рассеивать свободные носители заряда и поэтому должна обладать нулевым сопротивлением.

Подвижность и длина свободного пробега электронов в твердом теле зависят от структуры материала. Чистые металлы с наиболее правильной кристаллической решеткой характеризуются наименьшими значениями удельного сопротивления r. Примеси, искажая решетку, приводят к увеличению r. С позиций квантовой механики рассеяние электронных волн происходит на дефектах кристаллической решетки, которые соизмеримы с расстоянием порядка четверти длины волны электрона; нарушения меньших размеров не вызывают заметного рассеяния волн де Бройля. В металлическом проводнике, где длина волны электрона порядка 5 Å, микродефекты создают значительное рассеяние, уменьшающее подвижность электронов и длину свободного пробега, и, следовательно, приводят к росту r.

Так как в металлах концентрация электронного газа n практически не зависит от температуры (Т), то зависимость удельного сопротивления r (и обратной величины удельной электропроводности s) от температуры полностью определяется температурной зависимостью подвижности (m) и пропорциональной ей длины свободного пробега электронов (l).

Вследствие усиления колебаний узлов кристаллической решетки с ростом температуры появляется все больше и больше препятствий на пути направленного движения свободных электронов под действием электрического поля, т.е. уменьшается среднестатистическая длина свободного пробега l, уменьшается подвижность электронов и, как следствие, уменьшается удельная проводимость металлов и возрастает удельное сопротивление (рис. 3.14).

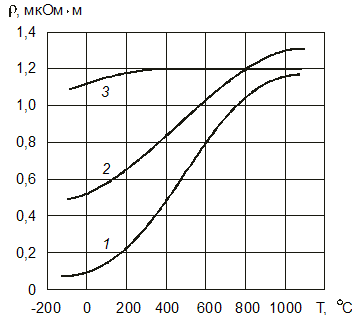

Рис. 3.14. Зависимость удельного сопротивления металлов и сплавов от температуры: 1 – железо; 2 – электротехническая сталь с содержанием 4 % Si; 3 – сплав Fe-Ni-Cr

Удельное сопротивление сплавов

Как указывалось, примеси и нарушения правильной структуры металлов ведут к увеличению их удельного сопротивления.

Значительное возрастание r наблюдается при сплавлении двух металлов в том случае, если они образуют твердый раствор, т.е. создают при отвердевании совместную кристаллизацию, и атомы одного металла входят в кристаллическую решетку другого.

Зависимость удельного сопротивления сплава двух металлов, образующих твердый раствор, от процентного содержания каждого из них представлена на рис. 3.15 (кривая а). Кривая имеет максимум, соответствующий некоторому соотношению содержания компонентов в сплаве; при уменьшении содержания каждого из них r падает, приближаясь к соответствующим значениям r чистых металлов. Обычно наблюдается определенная закономерность и в изменении ТКr (ТК – температурный коэффициент): относительно высокими значениями ТКr обладают чистые металлы, а у сплавов ТКr меньше и даже может приобретать небольшие по абсолютной величине отрицательные значения (рис. 3.15, кривая б). Это объясняется тем, что у сплавов изменение r вызывается не только изменением подвижности носителей заряда, но в некоторых случаях и возрастанием концентрации носителей при повышении температуры.

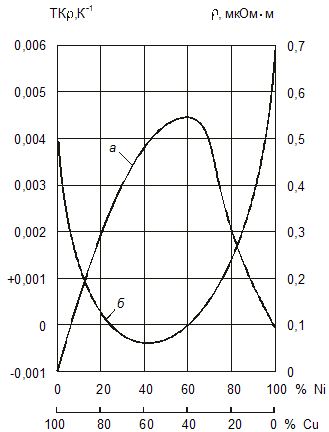

Рис. 3.15. Зависимость r (а) и ТКr (б) сплавов системы Cu-Ni от состава (в процентах по массе)

Тепло через металл передается в основном теми же свободными электронами, которые определяют и электропроводность металлов; количество их в единице объема металла весьма велико. Поэтому, как правило, коэффициент теплопроводности h металлов много больше, чем у диэлектриков. Очевидно, что при прочих равных условиях чем больше удельная электрическая проводимость s металла, тем больше его коэффициент теплопроводности h. При повышении температуры, когда подвижность электронов в металле и соответственно его удельная проводимость s уменьшаются, отношение коэффициента теплопроводности металла к его удельной электрической проводимости h/s должно возрастать. Математически это выражается законом Видемана – Франца – Лорентца:

где Т – абсолютная температура, К; L – число Лорентца, равное

. (3.2)

Подстановка в (3.2) значений постоянной Больцмана k = 1,38×10 -23 Дж/К и заряда электрона e = -1,6×10 -19 Кл дает L = 2,45×10 -8 В 2 /К 2 .

Закон Видемана – Франца – Лорентца для большинства металлов хорошо подтверждается при температурах, близких к нормальной или несколько повышенных.

Проверим справедливость этого закона для меди при нормальной температуре. Подставляя в формулу (3.1) параметры меди: s = 57×10 6 См/м и h= 390 Вт/(м×К), получаем (при Т = 293 К) L = 2,54×10 -8 В 2 /К 2 , что весьма близко к теоретическому значению. При нормальной температуре для алюминия L = 2,1×10 -8 , для свинца и олова – 2,5×10 -8 , для железа – 2,9×10 -8 В 2 /К 2 .

Однако в области низких температур коэффициент при Т в уравнении (3.1) уже не остается неизменным: так, для меди при охлаждении он проходит через минимум, а при приближении к абсолютному нулю вновь близок к теоретическому значению L.
