Категорически приветствую всех читателей блога Live от iXBT!
Это удобное приспособление, которое превращает простую «болгарку» в отрезную и торцовочную установку.
Можно резать быстро и точно, под различными углами. а универсальное крепление подходит для большинства УШМ с диаметром диска 115 мм и 125 мм.

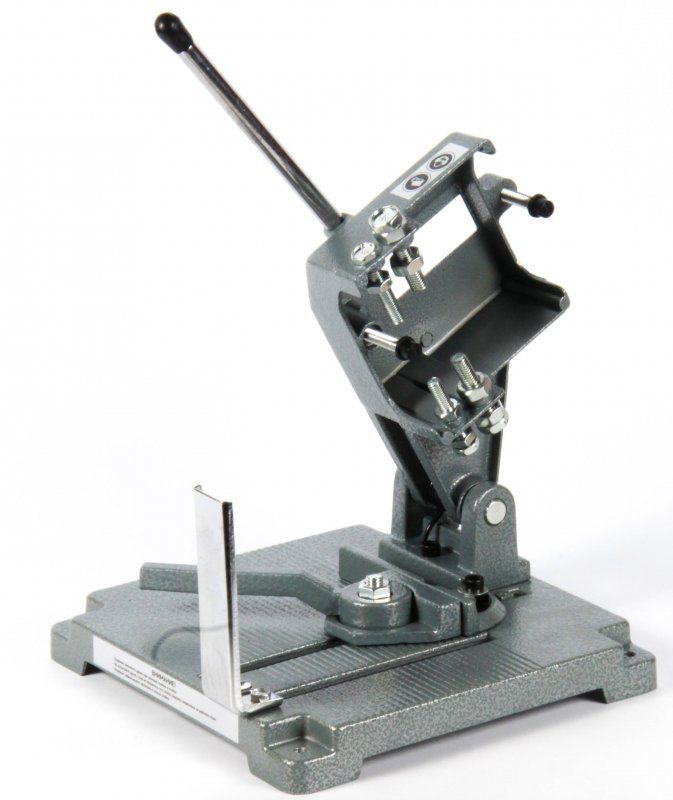

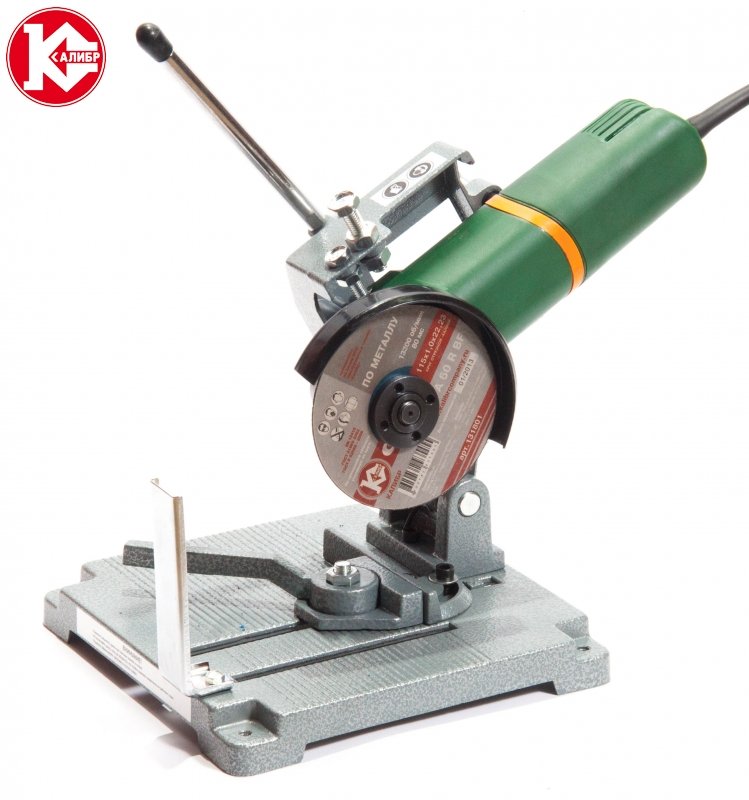

Внешний вид стойки — основание с установленной стойкой для зажима инструмента, ручкой и креплением детали.
Соответственно, получил все достаточно быстро (около 8 дней) из наличия со склада в Москве.

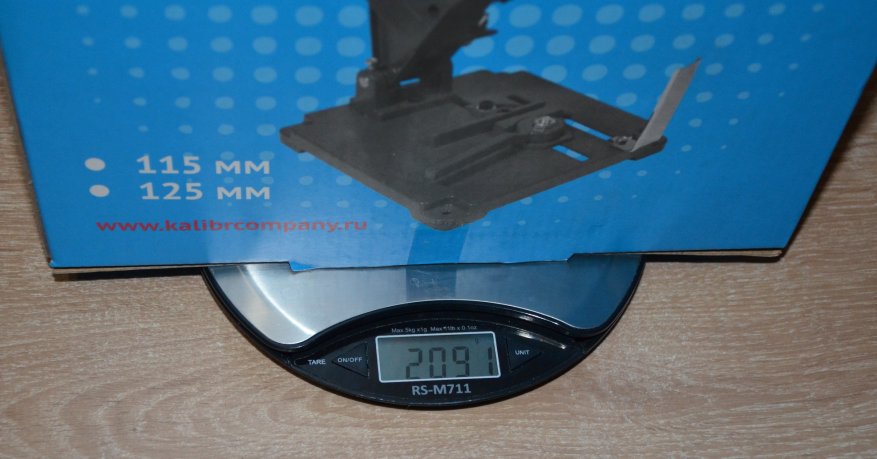

Упаковка весит почти 2 кг.

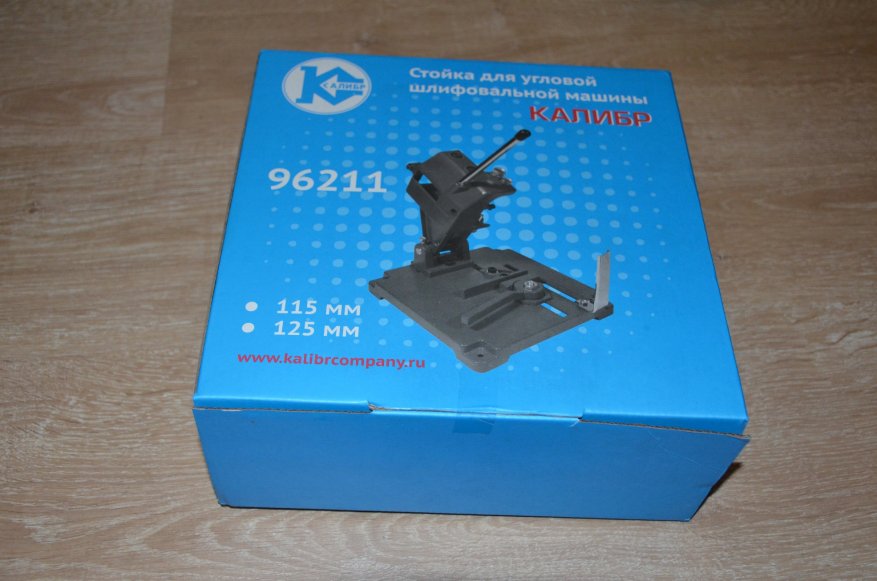

Присутствует информация о модели.

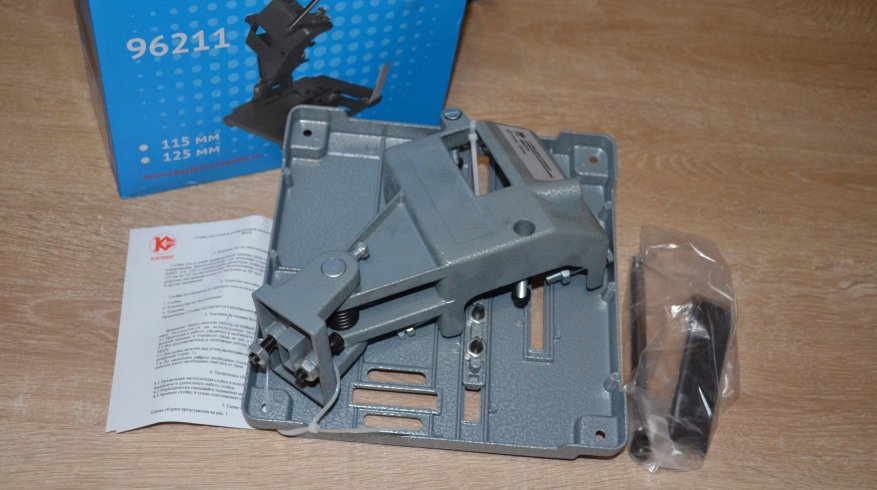

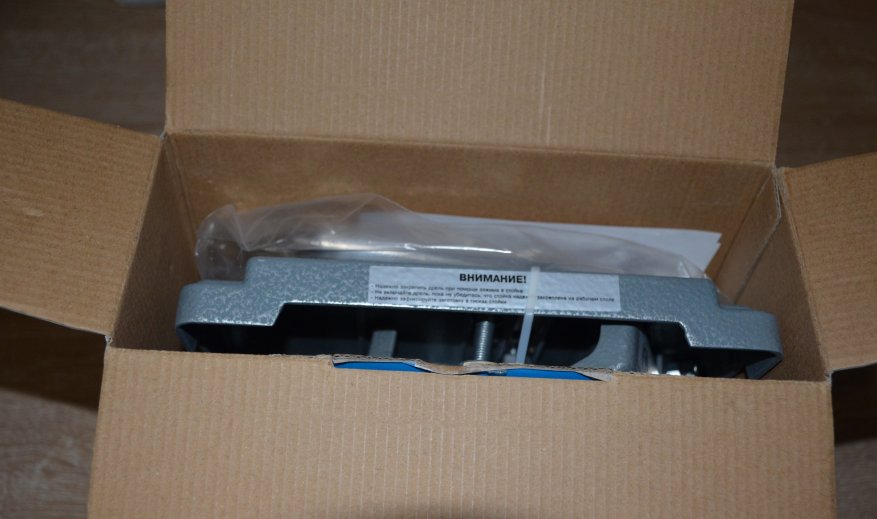

Внутри плотно упакованные детали разобранной стойки.
Комплект на фотографии. Для сборки нужно будет установить стойку на основание, плюс прикрутить ручку.
Крупные детали перетянуты пластиковыми стяжками.
Присутствует инструкция по сборке и эксплуатации.

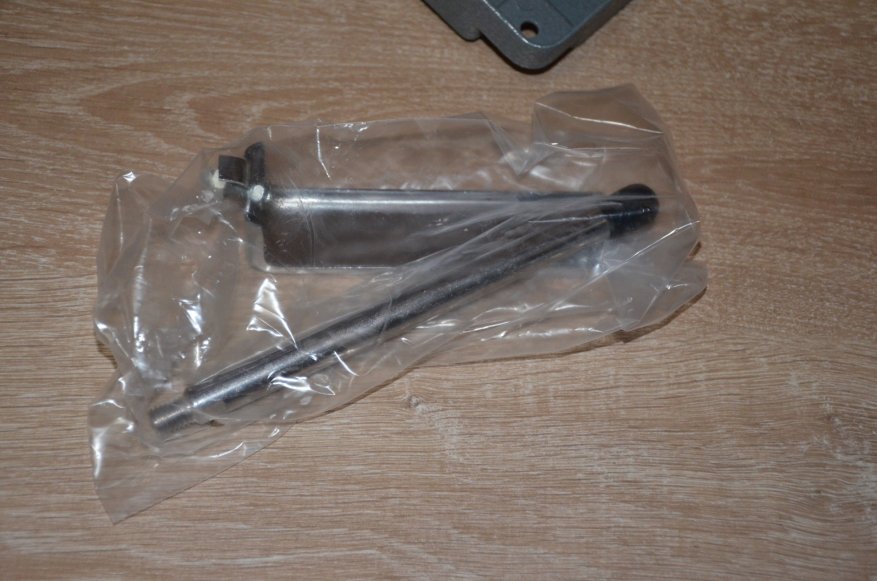

Направляющая и ручка в отдельном пакете.

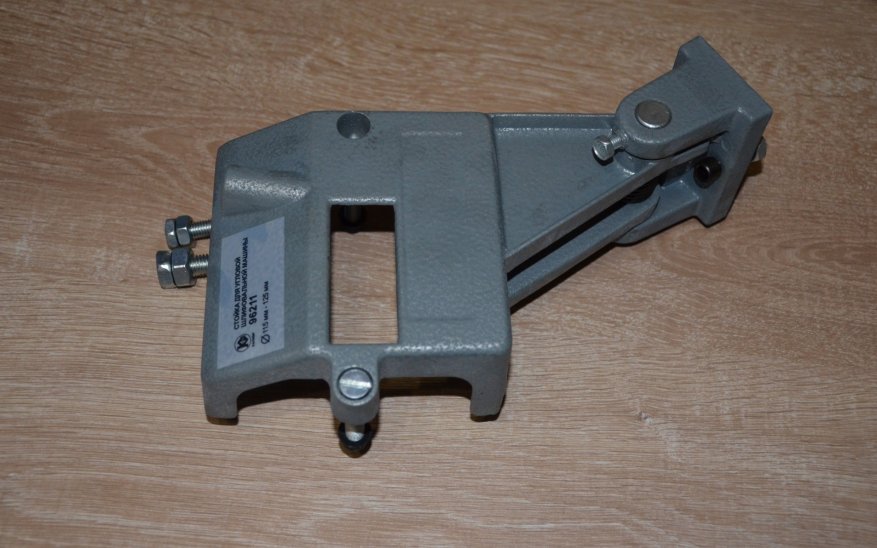

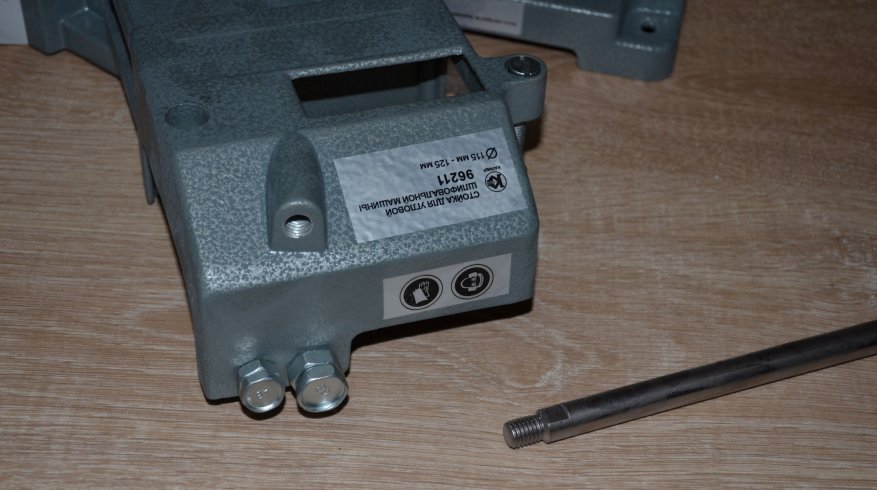

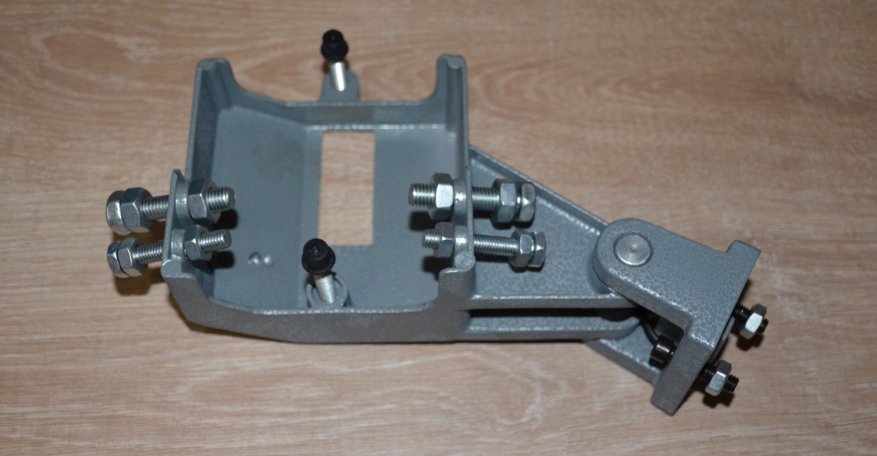

Крепление для УШМ. Крепежные болты присутствуют.
Присутствуют два вида болтов и два винта с резиновыми колпачками для фиксации корпуса болгарки.

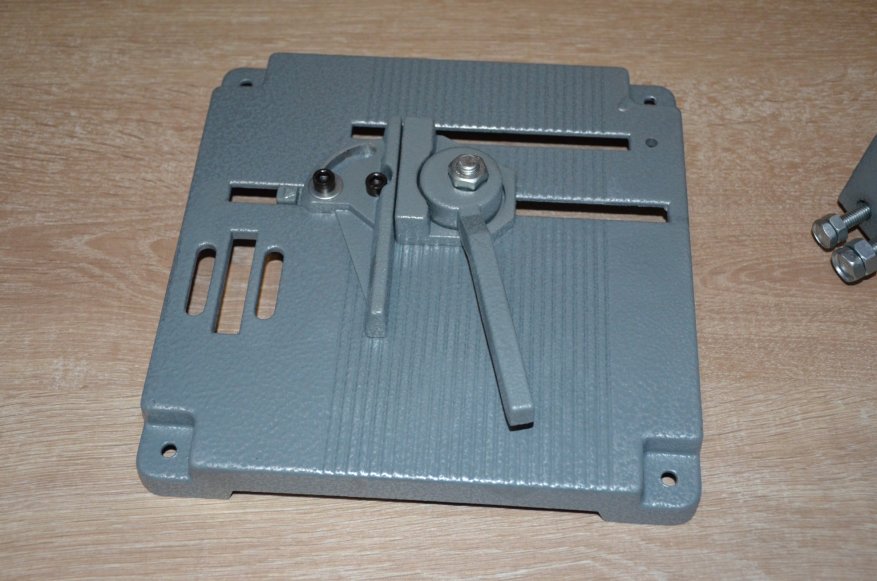

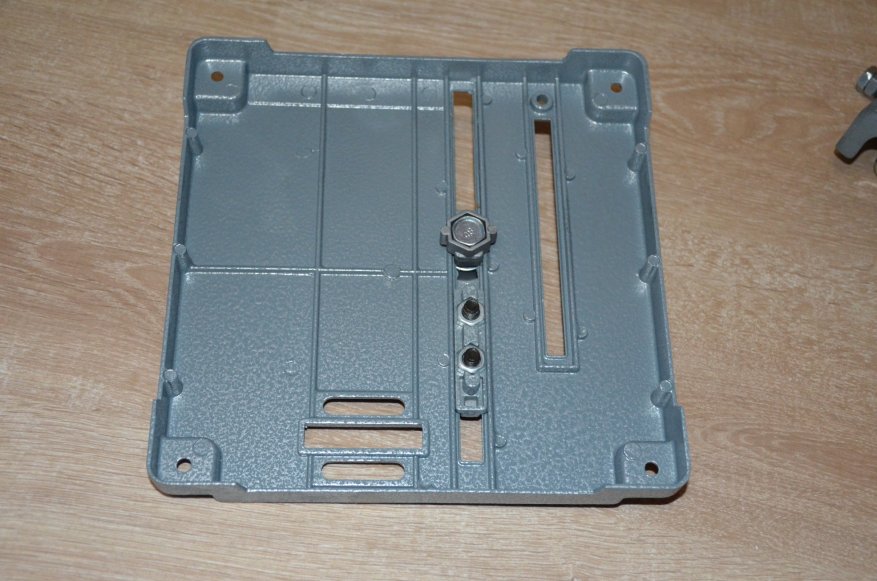

Подставка-основание для стойки. Присутствует зажим детали-заготовки.
Комплект перед началом сборки.
Размер подставки примерно 28 см (квадрат).

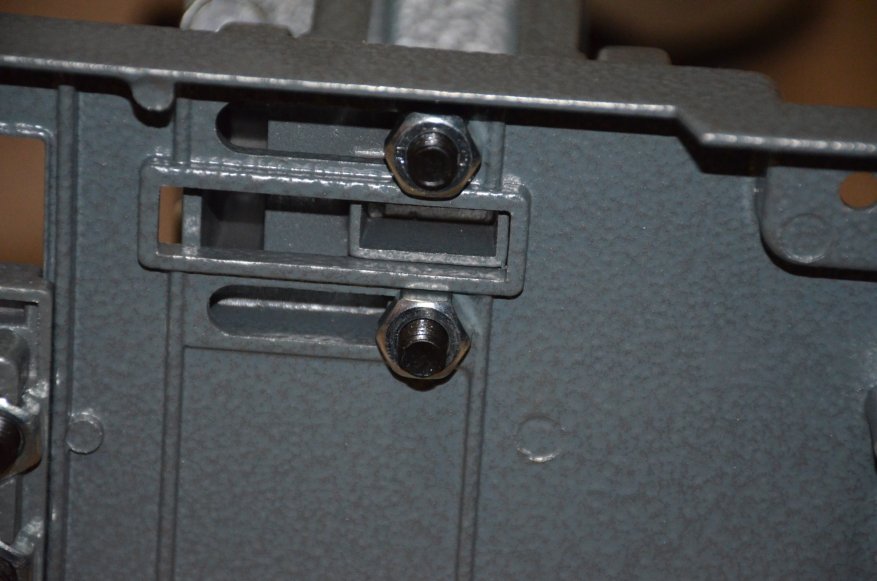

С нижней стороны хорошо видно предустановленные в пазы гайки.
Предупреждающий шильдик: не влезай – убьет! настраивать нужно на отключенном оборудовании.
Сборка проходит без каких либо проблем.

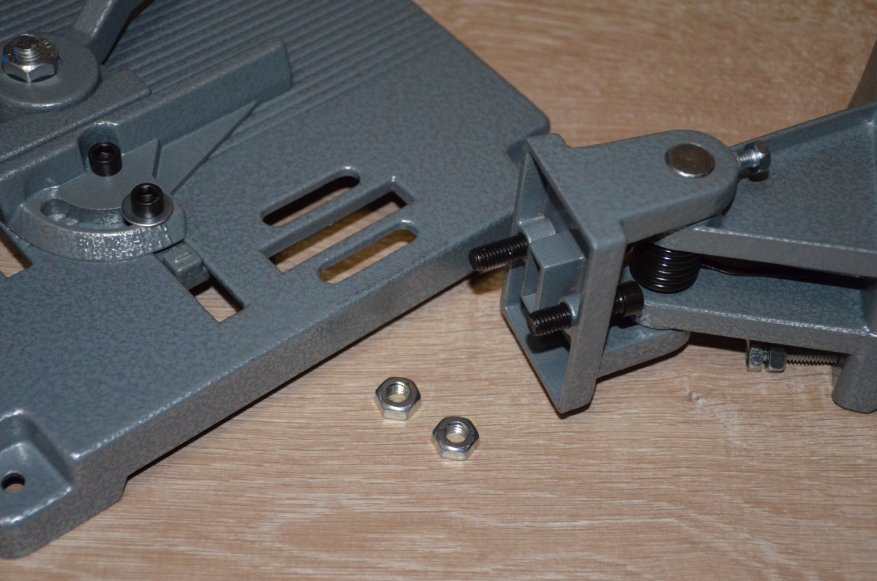

Устанавливаем держатель УШМ.
Гайки фиксируются с обратной стороны формой пазов, потребуется только шестигранный ключ для затягивания винтов.

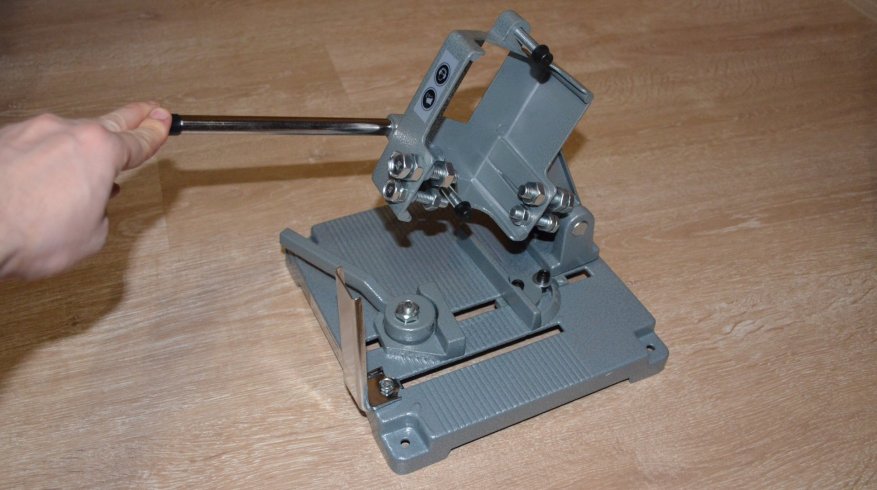

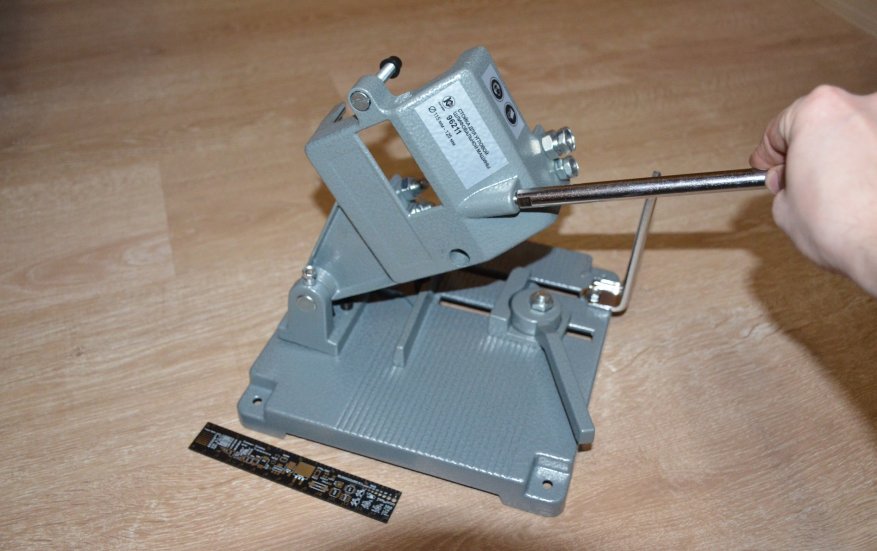

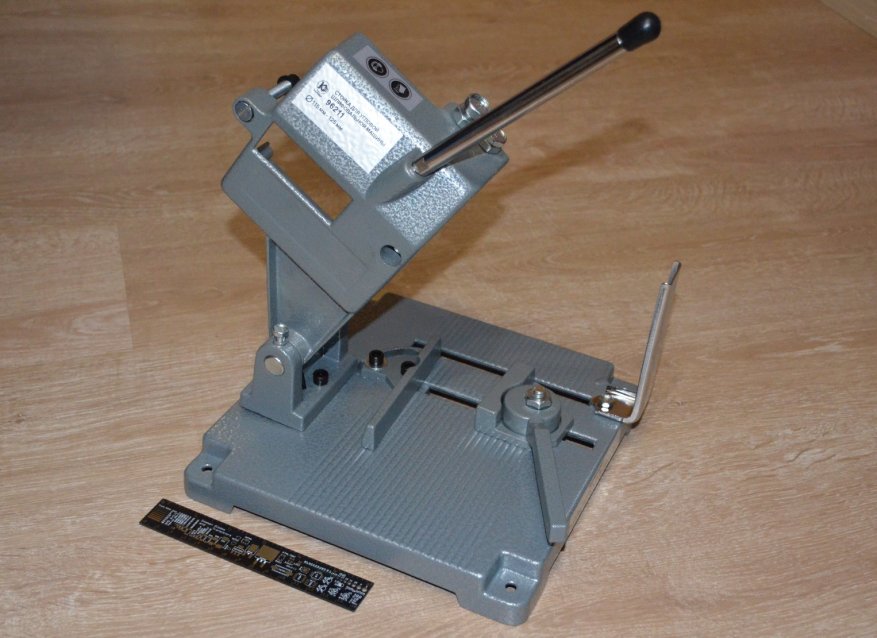

Сама стойка собрана. Проверяем механизм наклона.

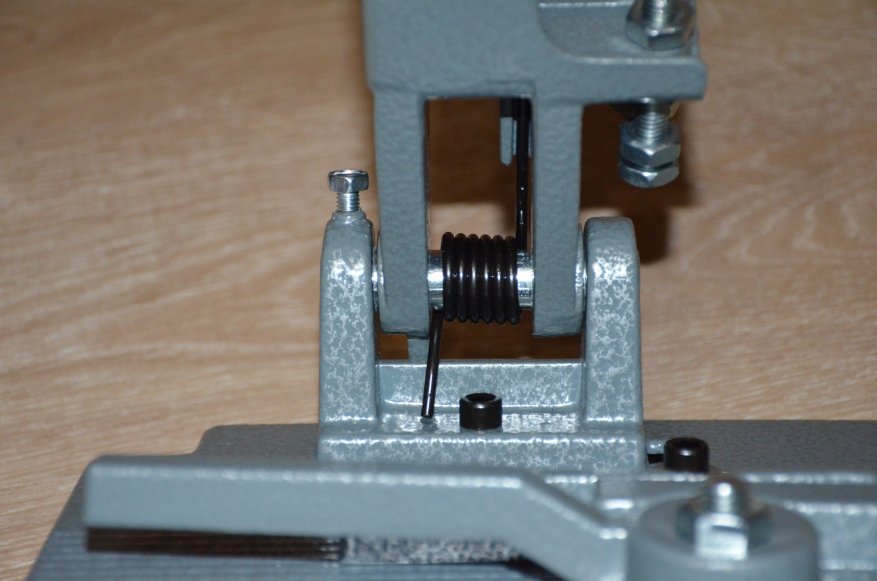

В стойке механизм наклона подпружинен.
После нажатия, возвращается в вертикальное положение.
Еще фотографии стойки.

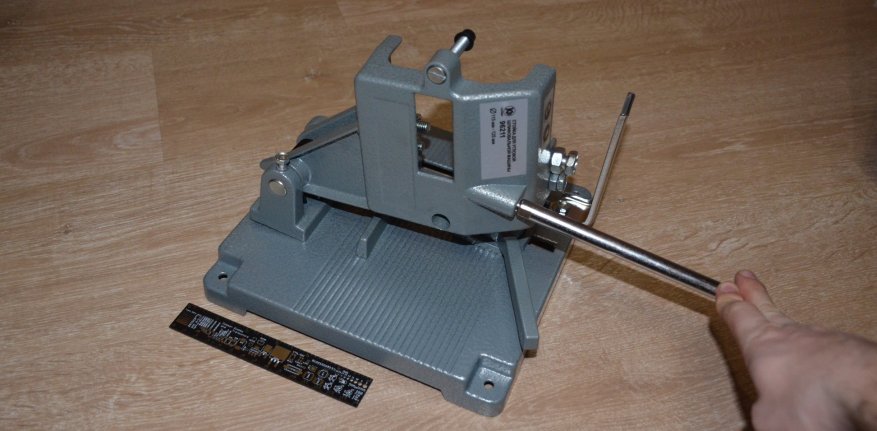

Опускается практически до упора. С установленной болгаркой вертикальный ход стойки уменьшится.

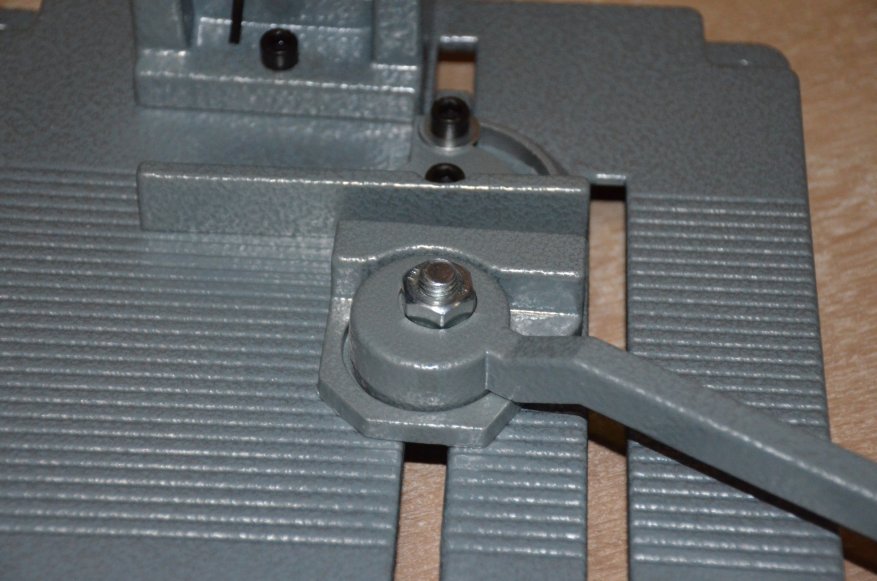

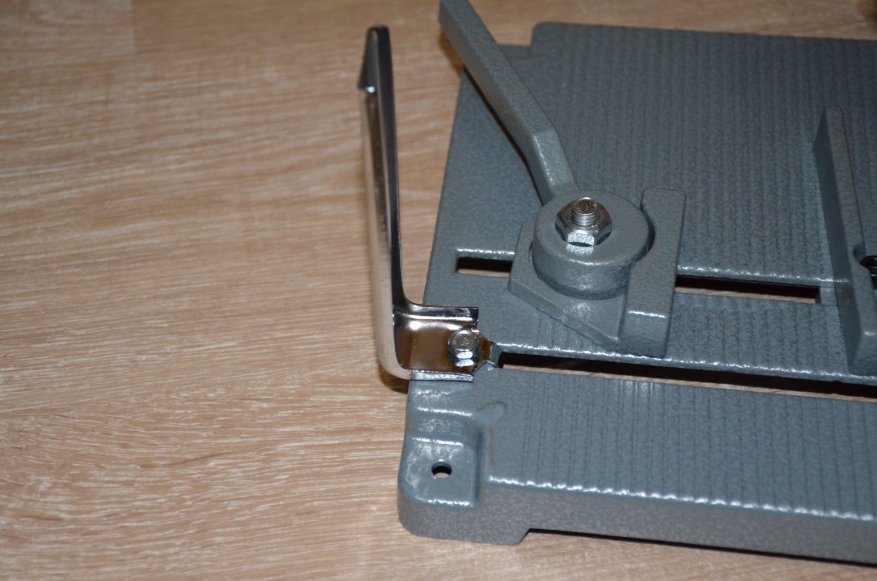

Направляющая и эксцентрик-зажим для детали.

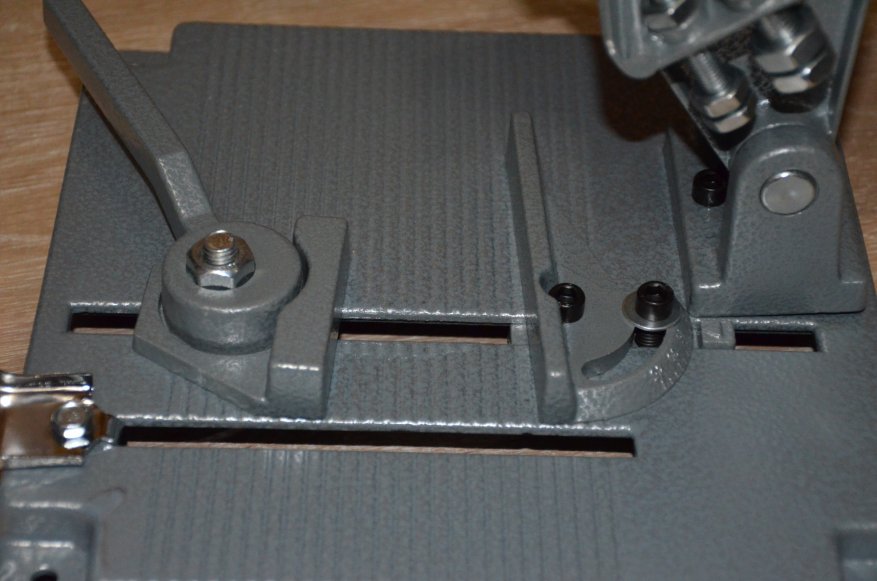

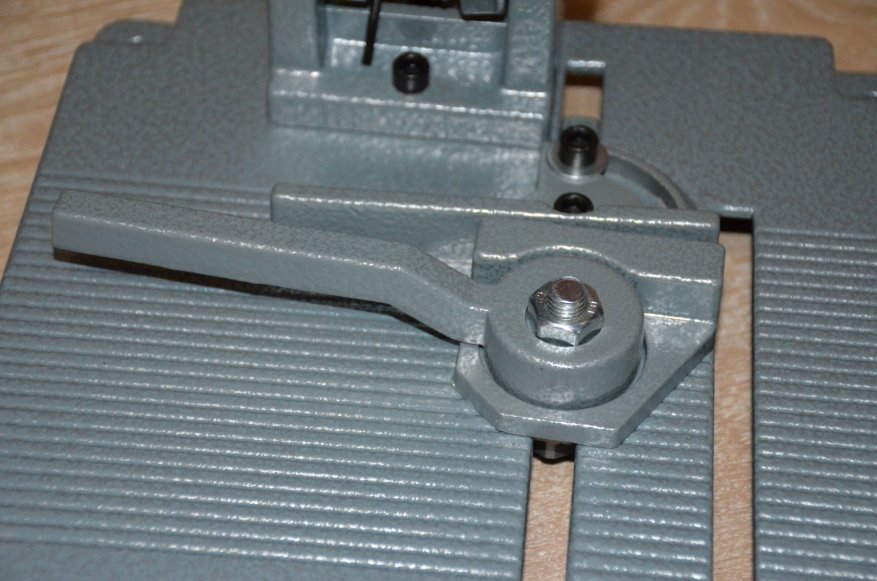

На подставке сформированы как бы тиски для фиксации отрезаемой заготовки, из неподвижной и подвижной части.
Неподвижная часть позволяет устанавливать желаемый угол реза.
Подвижная часть в виде зажима с эксцентриком позволяет быстро прихватывать детали любого размера.
Подтягиваем гайку по необходимости, и поворотом ручки фиксируем зажим.

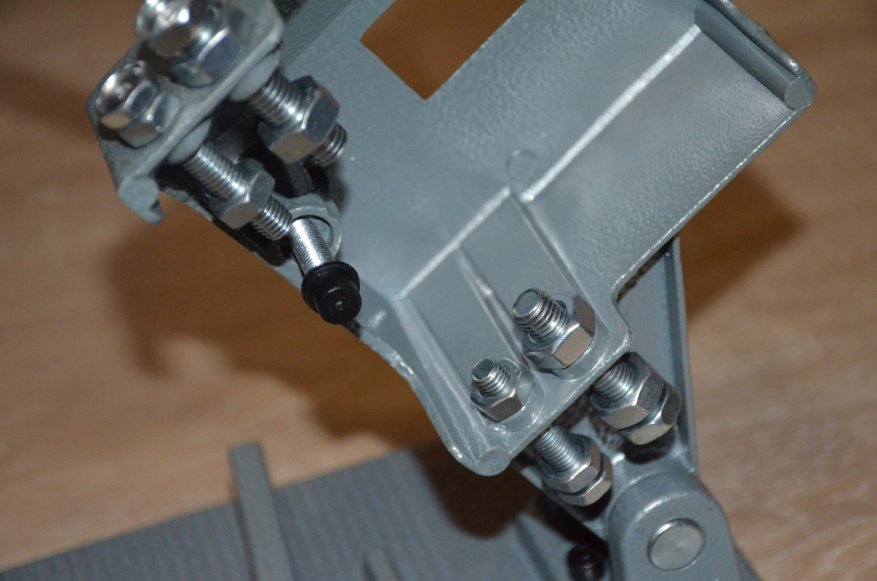

Несколько слов про фиксацию УШМ в стойке.
В корпусе инструмента предусмотрены отверстия с резьбой для установки ручки.
Ручку с болгарки предварительно снимаем, а отверстия совмещаем с отверстиями в креплении и заворачиваем болты. Вторая пара болтов нужна для фиксации корпуса. Плюс горизонтальные винты с резиновыми наконечниками — позволяют выровнять корпус болгарки. Сначала все выравниваем и примеряем, попадает ли отрезной диск в предназначенный для него паз в основании. При необходимости можно сдвинуть стойку влево или вправо.

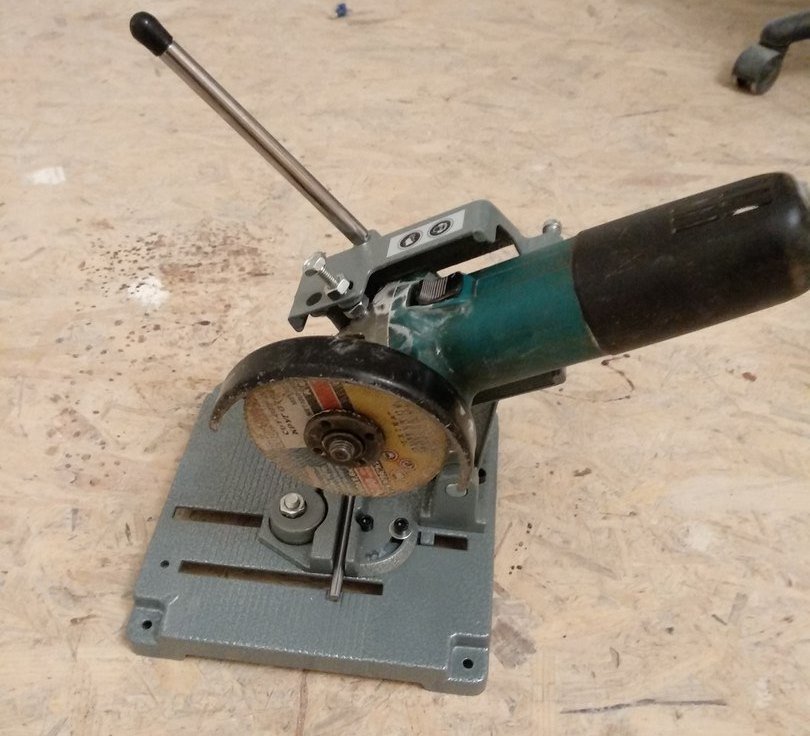

Теперь стойка готова к работе.

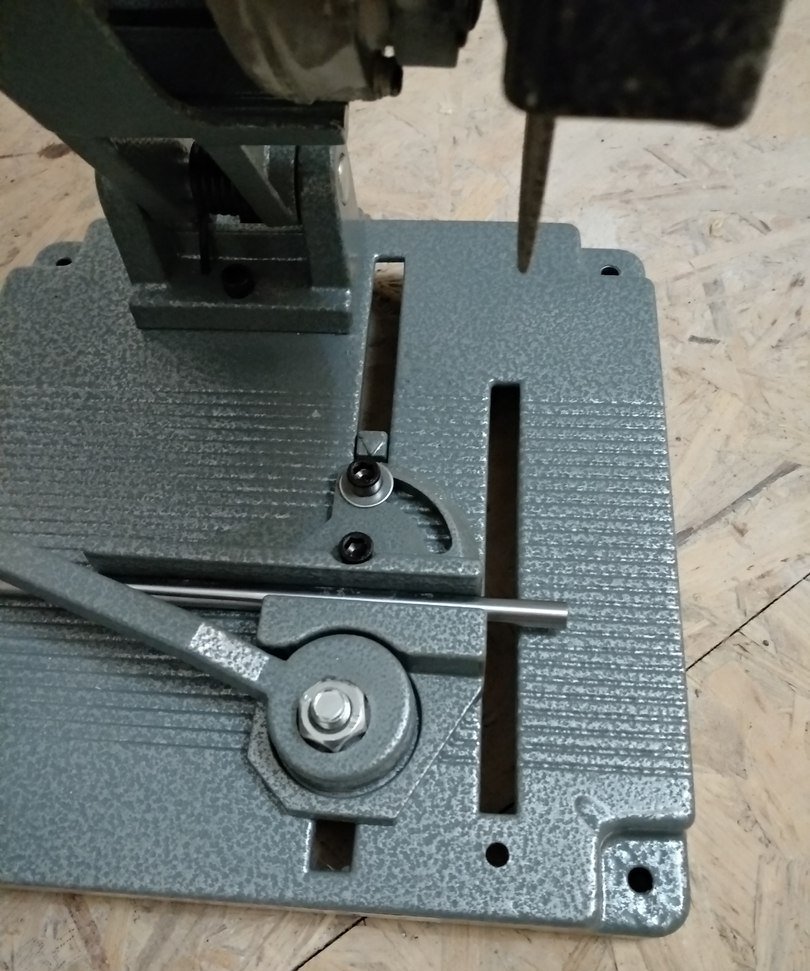

Я использовал стойку+УШМ для нарезки калиброванных направляющих и ходовых винтов 8 мм для ЧПУ станочка.

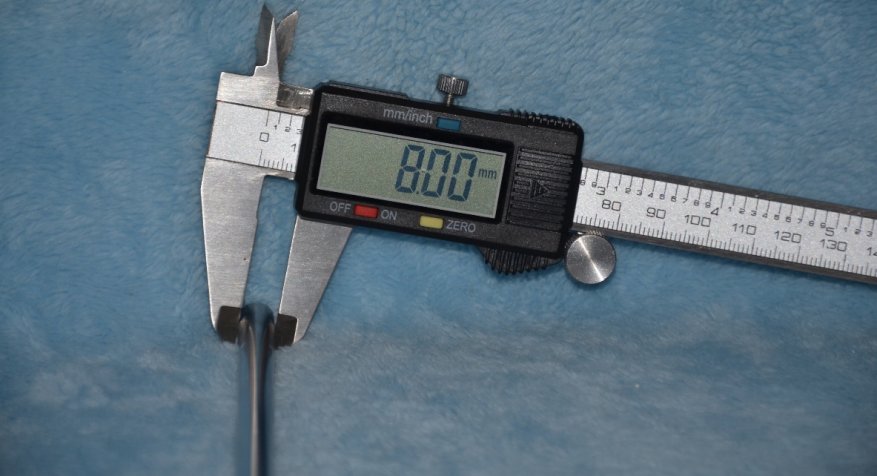

Диаметр 8 мм, но важен хороший рез торца.

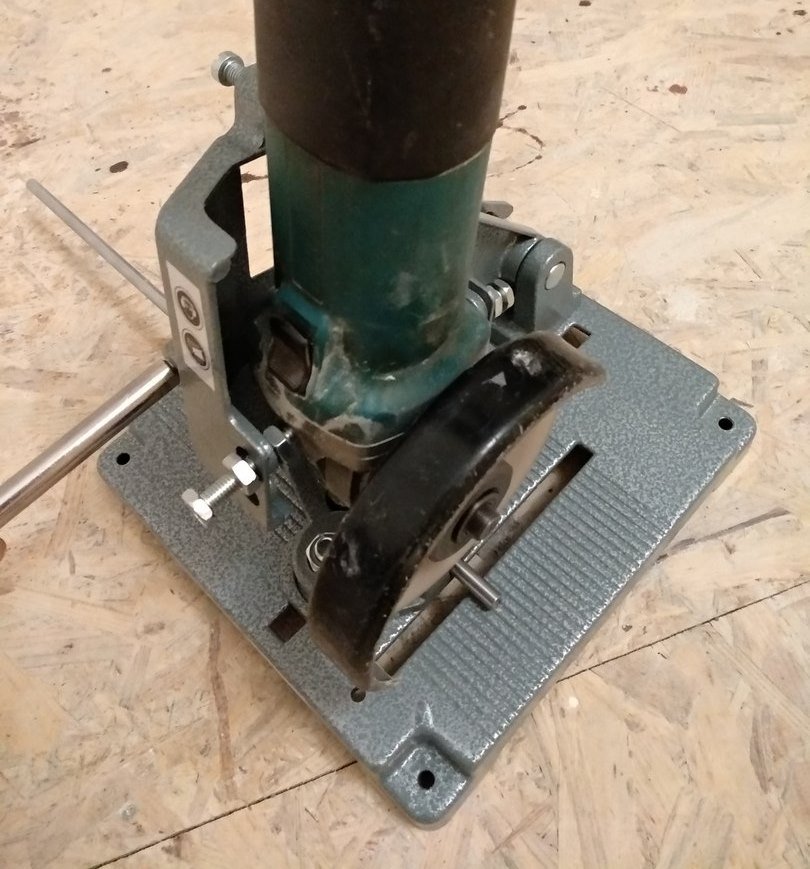

Устанавливаем небольшую болгарку.
Примеряемся, устанавливаем требуемую длину отрезка.

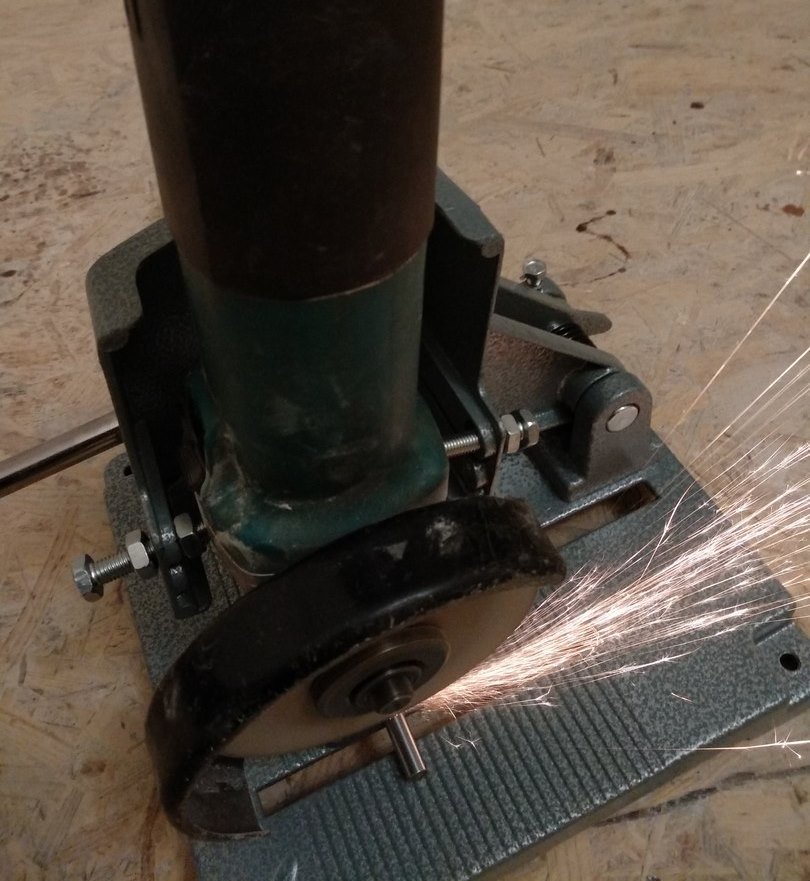

Рез должен получиться ровный, перпендикулярный.
Поаккуратнее с инструментом, соблюдайте технику безопасности. Крайне желательно использовать очки, а также иметь выключатель питания под рукой.

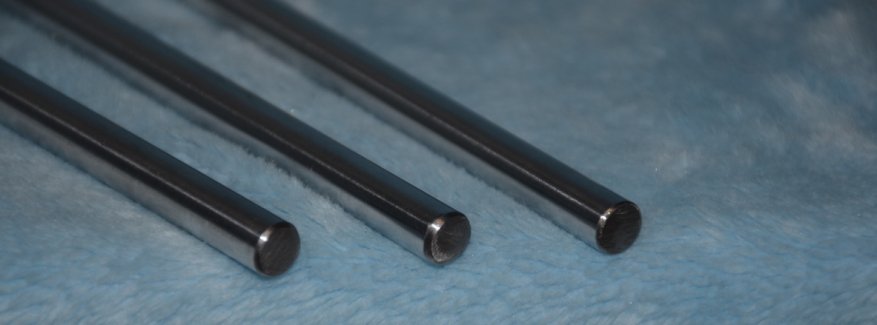

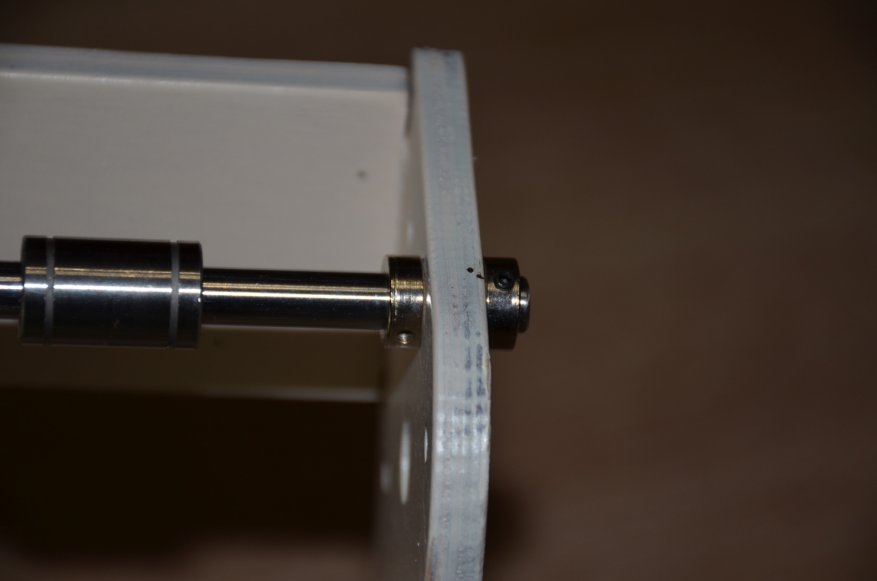

Полученные отрезки использовал для сборки самодельных станков. Торцы дополнительно шлифанул.

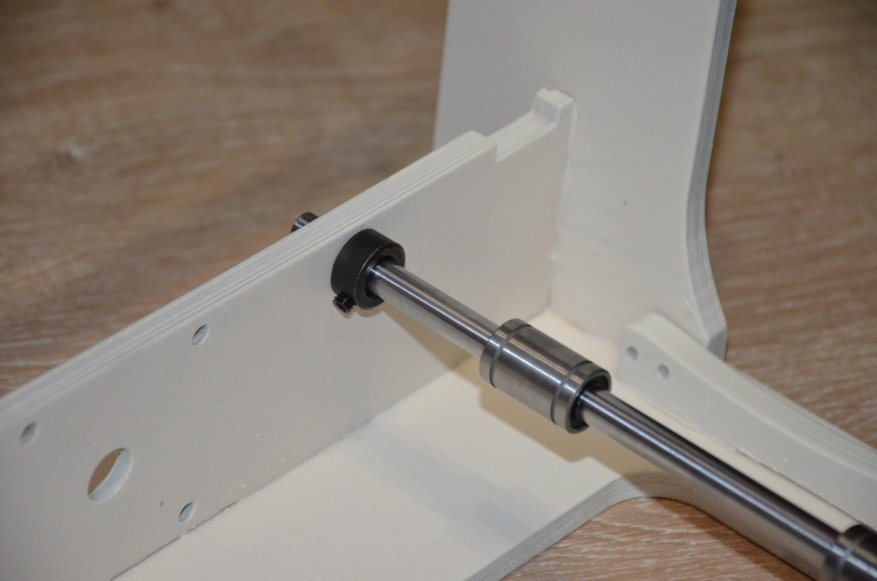

Типа такого самодельного станочка.

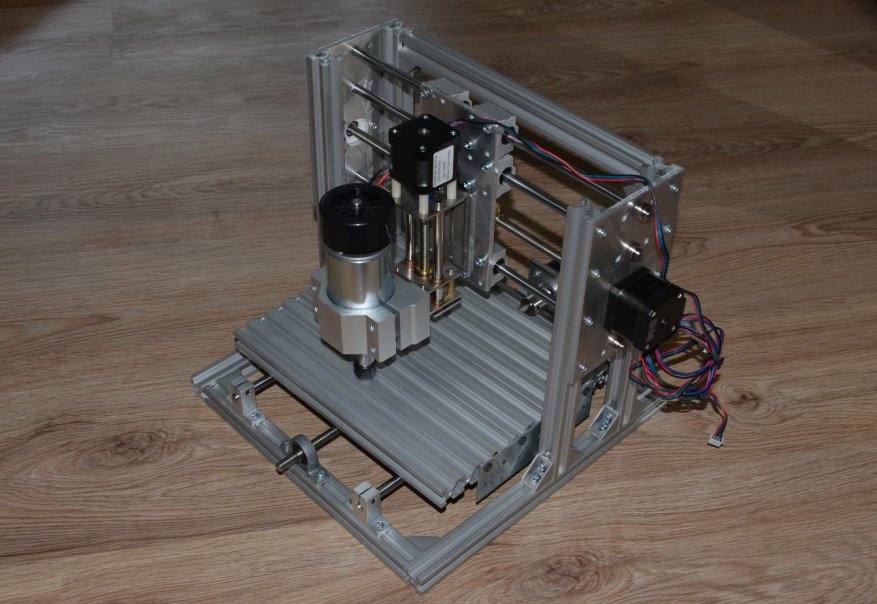

или типа такого:
Выводы:
Это весьма полезное и необычное приспособление Стойка дляУШМ-115/125mm.
Универсальное крепление позволяет использовать практически любые небольшие «болгарки», а удобный зажим — быстро фиксировать заготовку для реза с требуемым углом.
Приобретал в магазине Kalibr Store, который является официальным представительством торговой марки "Калибр"
на платформе Aliexpress.
Если хочется повторить мой опыт самостоятельной сборки ЧПУ или есть вопросы — задавайте в комментариях.
Стойка для болгарки (УШМ) – прекрасное дополнение к инструменту, позволяющее его фиксировать на специальном каркасе и выполнять отрезные работы, как на станке. Похожая стойка выпускается и для электродрелей, имитирующая маленький сверлильный станок.
Сегодня посмотрим на Стойку для угловой шлифовальной машины (125 мм) от Калибр, старого и знакомого производителя.
Продаётся стойка в небольшой коробке в разобранном виде. На коробке достаточно чёткая и строгая фотография. Она же – инструкция по сборке, потому что иной в комплекте не предусмотрено.
Собирается агрегат минут за 5. Составные части на болтах с головкой под внутренний шестигранник (в комплекте тоже нет), конструкция довольно увесистая, выполнена добротно и выглядит крепко.
Предусмотрено крепление на верстак и направляющие для детали. Окончательная подгонка предстоит после фиксации инструмента на стойке, поэтому тянуть болты с фанатизмом до этого не стоит.
Стойка для УШМ в собранном виде:
А вот теперь пора и болгарку ставить:
На фотографии можно увидеть, что болгарка фиксируется при помощи болтов сверху и снизу. Это те самые отверстия, куда привинчивается в УШМ дополнительная рукоятка. В данном случае она не нужна. В комплекте к стойке предусмотрены два вида болтов под разных производителей болгарок, отличаются диаметром. Болты с обеих сторон оснащены гайками, глубоко закручивать в инструмент не нужно, потому как на многих болгарках отверстия сквозные и можно попасть болтом во "внутренности".
На этой стадии нужно подогнать основную станину, чтобы диск отцентрировался относительно выреза в стойке.
Проверяем, как ведётся себя стойка. Благодаря сильной пружине, болгарка плавно опускается и поднимается, сама стойка покрыта специальном лаком, поэтому на ощупь гладкая.
Ну что, очень даже годная вещь. При наличии крепежа с болгаркой вполне можно работать одной рукой. И вообще выполнять однотипную работу очень даже комфортно: опустил, отрезал, поднял. Кстати, считается, что чем меньше болгарка, тем она вертлявее, и как следствие – опаснее
"Пара слов" о самом креплении болгарки. В демонстрации использовалась УМШ Интерскол на 125 мм диск. Помимо крепежа вверху и внизу через болты от рукоятки, предусмотрено в стойке трёхточечное касательное крепление, рассчитанное на противодействие. Так что УШМ вполне надёжно сидит на своём месте, а кнопка включения ничем не закрыта.
Назначение:
- резка мягкого материала одно касание
- резка штучных деталей из металла
Меры безопасности:
- работать в защитных очках или шлеме
- следить за руками
- не точить на боковине отрезного диска
- не использовать для резки древесины
- заменять диски на демонтированном и обесточенном инструменте (вынуть вилку из розетки)
- проверить надёжность крепления узлов стойки
Резюме и отзыв: вполне годное изобретение, хорошо выполнено, замечаний нет.
