Рисунки для ЧПУ лазера: материалы для работы, чертежи, модели

Современные компьютерные технологии если и не полностью избавили от необходимости применять ручной труд, то свели ее к минимуму точно. Применение лазерных станков тоже с каждым годом приобретает все больше поклонников.

Лазерными станками с ЧПУ называют целый комплекс приспособлений, предназначенных для обработки различных поверхностей. Управление осуществляется при помощи компьютерных программ.

Уважаемые станкостроители, для Вас мы подобрали большое количество моделей в формате dxf, скачать бесплатно можно ЗДЕСЬ.

Какие материалы можно обрабатывать?

Аппарат применяется для обработки, создания рисунков на многих видах поверхностей:

И это далеко не полный список возможностей применения резки с ЧПУ. Применение бесконтактных технологий позволит обработать даже материалы небольшой толщины. Недавно автоматизация такой работы считалась в принципе невозможной. Как и простое создание рисунков для ЧПУ лазера.

Принцип работы прибора

В настоящее время любое лазерное оборудование отличается приемлемым уровнем цен. Потому оно набирает популярность, используется не только в крупном, но и в мелком бизнесе. Незаменимыми помощниками станут и рисунки с шаблонами, представленные в настоящем разделе. При этом качественная работа и высокая продуктивность характерны даже для самых бюджетных моделей.

Чтобы правильно использовать рисунки с помощью резки, надо понять, из чего состоит станок:

1. Цельная станина.
2. Стол, расположенный в горизонтальной плоскости.
3. Передвижной портал. Его оснащают специальной головкой, излучающей лазерный луч.

Шаговой электромотор позволяет привести оборудование в движение. Числовая программная схема организует регулировку всех параметров. Приспособление с Числовым Программным Управлением устанавливает на определенных позициях лазер вместе с другими устройствами, исполняющими рабочие операции.

У узла оптики агрегатов тоже несколько компонентов.

• Трубки с лазером.
• Излучатель в виде головки.
• Отражающие устройства с формой зеркал.
• Фокусировочный механизм.
• Линза фокусировки.

Оборудование с возможностями

У данного оборудования основной рабочий инструмент — с лазерной основой. Его отличает высокий показатель мощности. Благодаря чему и становится доступной обработка материалов, наделенных параметрами разного типа. Благодаря таким технологиям можно получать детали с различными характеристиками, габаритами.

Возможности установок на лазере стоит рассмотреть подробнее, чтобы правильно использовать рисунки с шаблонами.

Это доступный вариант технологии, хотя и не самый эффективный. Лазерный резак потребляет меньшее количество энергии, чем плазменный аналог при выполнении такой же работы. Даже при применении термической обработки. Преимущество данной разновидности резки – точность краев, возможность сохранить оптические показатели.

Резку делают сквозную, либо несквозную. Применение второго варианта актуально в случае изготовления сувенирной продукции. Обработка лазера способствует быстрому снятию верхнего слоя у пластика. Это позволяет сформировать рисунок на поверхности второго слоя. Такая ювелирная работу под силу только станкам с лазером и ЧПУ.

Это решение имеет свой принцип работы. Тонкие насквозные резы наносятся аккуратно, шаг за шагом. После этого составляется линия, имеющая необходимые габариты. Не важно, насколько сложное изображение, насколько толстый материал. Основное преимущество гравировки лазером – сохранение высокой скорости.

В каких направлениях используется оборудование?

Это важный момент для тех, кто только собрался приобретать станки.

1. Создание сувенирной продукции.

В производстве сувенирной продукции именно лазерные станки показали высокую эффективность. Уже говорилось о том, что бесконтактная обработка делает возможным создание рисунков на деталях с любыми параметрами. Что облегчает весь рабочий процесс. Даже ручки и USB-брелоки обрабатываются при помощи данной технологии.

1. Информационная, наградная продукция.

Лазерные станки удобно использовать для изготовления табличек с какой-либо информацией. Дипломы из двухслойного пластика, наградные сертификаты – и в этой сфере лазерным станкам практически нет равных. Главное – подобрать правильные чертежи.

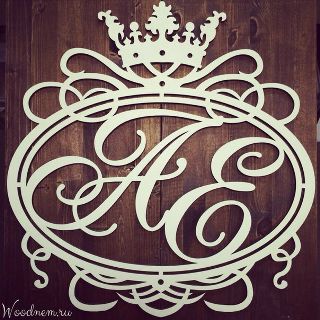

Особенно оборудование актуально при создании интерьерных и наружных элементов. Удачно после применения станков смотрятся поверхности из акрила, оргстекла – у них появляется глянцевый торец, радиусов от фрезы не остается. Чем мельче элемент – тем проще его будет вырезать, когда применяются плазморезы.

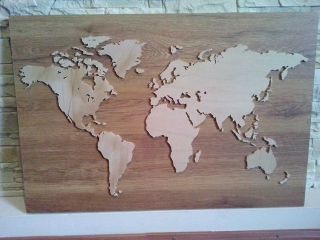

При оформлении интерьеров технология лазерной резки получила широкое применение. Речь идет об изготовлении накладных элементов, декорировании мебели, создании радиаторных и вентиляционных решеток. Обычно речь идет об элементах с небольшой толщиной, хрупких.

На фрезерах изготовить такие детали практически невозможно, потому как сложно избежать появления сколов и трещин, других подобных дефектов. Детские игрушки конструкторы и отдельные элементы интерьера так же могут быть изготовлены с применением данной режущей технологии.

Для данного направления характерно и активное применение лазерной резки шпона. Особенно, когда речь идет о производстве маркетри, инкрустации. В Эрмитаже многие предметы созданы с использованием данной технологии.

1. Упаковочные работы, изменение структуры поролона и пластиковых изделий.

Уже мало кого удивишь упаковкой, изготовленной с применением именно лазерных станков. Оборудование удобно тем, что его можно легко и быстро запрограммировать в любой момент. Не надо привязываться к определенному тиражу, настраивать сложные линии для подачи материалов. Поверхность избавлена от заломов при бесконтактной обработке. Поверхность рисунка выглядит красивой.

Рекомендации по выбору лазерных станков

Ширина зоны обработки обозначается обычно в первом артикуле обозначения той или иной модели. Выбирая тот или иной прибор, надо всегда помнить о возможности столкнуться с необходимостью решить нестандартные задачи. Чем больше размер рабочей зоны – тем больше будет спектр задач, которые ставятся перед рабочими.

Дополнительные советы по работе

Следующие факторы должны быть учтены при эксплуатации.

• Лазерную гравировку можно использовать, не создавая печатные формы, клише и матрицы. Соответственно, не нужно приобретать дополнительное оборудование, привлекать к обработке больше людей.

Большинство операций легко выполняются в домашних условиях. Как и сама подготовка рисунков. Резать их не составит труда.

Благодаря этому экономится и время, которое тратится на допечатную обработку. Производственный процесс ускоряется, производительность любой установки становится лучше.

• Лазерные технологии известны тем, что не требуют применения большого количества материалов.

Без самого лазера гравировка не выполняется. А установка работает на питании от обычной электроэнергии. Одного лазера должно хватать примерно на 20 тысяч часов непрерывной работы. Интенсивная эксплуатация одного устройства может длиться до 7 лет. Даже если резка проводится постоянно.

• Один оператор вполне справляется с обслуживанием установки. Главное требование – умение работать с графическими программами.
• Изделия можно изготавливать как малыми, так и единичными партиями. Для оформления рисунков и их непосредственного производства создаются рабочие файлы, в специальной программе.
• Итог любой работы – получение долговечных изображений, устойчивых к воздействию любых внешних факторов. Чертеж можно сохранить на будущее.

Лазерная гравировка: подробнее о технологии

При использовании данной технологии предполагается, что методом сублимации материал удаляется с поверхности заготовок. Результат достигается благодаря воздействию на поверхность материала сфокусированного лазерного пучка. Мощность при работе резкой для него сохраняется максимальная. Главное – правильно управлять параметрами установки, чтобы добиться желаемого результата. Лазерная гравировка во многом работает по таким же принципам, что и принтер. Оборудование максимально удобно благодаря тому, что практически ни один этап не осуществляется вручную. Это требуется только при подготовке рисунков. А в готовом виде изображение прослужит максимально долго, без каких-либо повреждений.

Бесплатные рисунки для лазерной резки в формате .dxf. Для лазерной, плазменной и гидроабразивной резки металла.

рисунки для лазерной резкиНа этой странице размещены графические файлы для лазерной, плазменной и гидроабразивной резки в формате CAD. Хочется обратить внимание на то, что файлы не требуют дополнительной обработки Все контуры замкнуты и нарисованы дугами и отрезками.

Здесь, мы размещаем лишь небольшую, ознакомительную часть нашей библиотеки. Файлы для 2D резки представлены в наиболее популярном и читаемом формате DXF, который воспринимают практически все станки для листовой обработки металла на станках с ЧПУ (TRUMPF, Amada, Bystronic).

Эти рисунки прекрасно подойдут для создания арт объектов из металла, решеток с уникальным дизайном, а так же ворот, заборов, лестниц, элементов ландшафтного и интерьерного дизайна.

Силуэты животных, птиц или растений в dxf или dwg, отлично подойдут для оформления спальни, гостиной и стен в любых помещениях, а так же для ландшафтного дизайна.

Примеры работ выполненных по технологии лазерной резки, можно посмотреть на этом сайте.

Обращаем ваше внимание на то, что все изображения, представленные на этой странице могут быть вырезаны на нашем оборудовании для лазерной резки, по минимальным ценам и с высочайшим качеством.

Купить полный архив файлов рисунков для лазерной, плазменной и гидроабразивной резки.

Кроме готовых файлов в dxf, мы предлагаем такую услугу, как:

Перевод любых графических файлов (bmp, jpeg, gif) в формат dxf, за символическую плату.

Библиотека бесплатных файлов для лазерной резки.

Расширенную подборку силуэтов, Вы можете увидеть в нашей группе ВКОНТАКТЕ

Программа для плазмы ЧПУ создание чертежей: особенности работы

Работа серьёзно облегчается, когда используются программы для плазмы ЧПУ, создание чертежей в этом случае проходит быстрее. Главное – правильно задать параметры и разбираться в том, как работает технология.

О специальных программах и работе с чертежами

Благодаря современным лазерным станкам, а так же программам для плазмы ЧПУ и созданию чертежей можно без проблем обрабатывать заготовки из любых материалов, обеспечивая высокую интенсивность процесса вместе с качеством. Но современные технологии отнюдь не способствовали тому, что человек полностью исключается из технологической цепочки. Операторы освобождаются лишь от участия в самом процессе изготовления заготовок.

Чтобы получить требуемый результат для ЧПУ, требуется соблюдать главные условия, состоящие в должном уровне подготовки производства, разработке программ управления станками.

Суть любого обеспечения, используемого при управлении – создание набора кодов, которые проходят преобразование внутри микроконтроллера ЧПУ, а затем становятся импульсами при поступлении к механизмам исполнения. Функция последних передаётся шаговым электродвигателям, либо серводвигателям. Но последний вариант применяют лишь у некоторых моделей станков. Важно правильно выбрать и программу для создания чертежа.

Электродвигатели применяются по ходу преобразования импульсов, после чего последние становятся механическими движениями для инструментальной части. В этом же процессе участвуют несущий шпиндель с фрезой. Внутрь программы закладывается своеобразный маршрут, который в дальнейшем реализуется станком. От этого зависит то, как фреза двигается относительно будущей заготовки. Благодаря современным технологиям становится просто обеспечить требуемую скорость, силу резки. Пламенная обработка так же облегчает процесс.

Внутри управляющей программы создают отдельный файл, который должен пройти обработку в дальнейшем. Что предполагает выбор современного ПО. Но надо создать предварительно эскиз будущего изделия, ведь маршрут не может появиться на пустом месте.

Программа обработки

Изделия создаются на основе эскизов, роль которых передается трехмерным моделям математического типа. Участие плазмореза организуется на более поздних стадиях. Такое название получила точная копия конструкции, которая воссоздается в виртуальном пространстве.

В каком-то смысле, трехмерные модели похожи на сборочные чертежи. Эти модели создаются с опорой на «плоские» двухмерные модели. Например, в качестве которых и выступают чертежи детали. Именно их построение становится главной функцией для специальных CAD-программ. Пакет функций AutoCad – типичный представитель подобных решений, предполагающий обработку при помощи плазменной резки.

Такие решения можно описать как системы автоматического проектирования. В промышленности и конструкторских бюро данный инструмент уже давно стал незаменимым помощником. Облегчается, упрощается весь цикл, составляющий процесс разработки документов для конструкторов благодаря пакетам подобных программных решений. Это касается и создания эскизов для деталей с помощью плазменной резки, технологии моделирования в трёхмерной плоскости, разработки деталей для сборки. Так называемые САПР-пакеты – базис, по которому создают управляющие программы, отправляют результаты на сами станки, что позволяет приступить к производству. Далее при обработке принимает участие плазма.

Особенности работы с оборудованием

Можно следующим образом описать типичную стратегию, по которой применяются фрезерные ЧПУ станки, когда создаются изделия:

1. Этап, посвященный созданию эскиза или чертежа.
2. Предыдущая работа становится основой для разработки моделей в трёхмерном варианте.
3. Задание маршрута при использовании программного обеспечения. Трехмерная модель теперь становится основой, по которой создается этот самый маршрут.
4. Затем переходят к экспорту управляющей программы, с использованием специального формата. Главное, чтобы формат был понятен самой модели лазерного станка.
5. Загрузка программы управления внутрь памяти устройства. После чего запускается программа обработки.

Первый этап

На первом этапе не обойтись без тщательного изучения документации конструкторского содержания. Предполагается применение чертежей по мелким компонентам и сборочным единицам, большого количества материалов при разработке подробных чертежей. На чертежах специалисты укажут виды, разрезы, сечения, проставят необходимые размеры. Использование плазменной резки упрощает получение требуемого результата.

Несколько лет назад производственные условия предполагали создание технологических карт для построения будущих изделий. Они предназначались для того, чтобы эффективно организовать работу специалистов с ручными фрезерными станками. Но, когда появилось автоматическое оборудование, создавать такие карты больше не нужно.

Подробные чертежи в большинстве случаев с самого начала поддерживают электронный формат, создаются с его активным применением. Двухмерные эскизы, помимо всего прочего, легко сделать, осуществив оцифровку бумажного чертежа. Созданная в программе, такая картинка ускорит процесс обработки.

Второй этап

Во время второго этапа создаются детали в трехмерной плоскости. Эта задача так же осуществляется с использованием CAD-среды. Благодаря чему можно доступна визуализация каркаса у деталей, узлов для сборки, целого изделия. Дополнительная возможность – проведение расчётов на основе жёсткости с прочностью.

Трехмерная модель, ставшая базисом – это математическая копия изделия, каким оно должно быть в готовом виде. Для воплощения проекта в жизни остается лишь выпустить деталь, обладающую требуемыми характеристиками. Использование плазменной резки позволяет быстрее добиваться результатов.

Третий этап

Именно для получения необходимого результата применяется третий этап. Он предполагает разработку маршрута для будущей обработки с применением плазменного оборудования. Такая работа относится к технологической части процесса. Она влияет на несколько параметров в итоге:

• Качество, с которым выпускаются изделия.
• Уровень себестоимости.
• Скорость обработки.

Если говорить о фрезерных станках с ЧПУ, на которых осуществляется резка, то в данном случае трехмерный эскиз преобразовывается. Значит, выполняются следующие действия:

1. Область обработки ограничивается.
2. Определение переходов, чистовых и черновых.
3. Подбор фрезы с определёнными габаритами.
4. Программирование режимов, в которых проводится резка.

Есть специальное программное обеспечение – посткомпрессоры. Они позволяют провести экспорт описанных выше данных в удобном формате, который без проблем принимается в контроллере для станка ЧПУ, представляющего ту или иную конкретную модель.

Четвертый этап

Четвёртый этап завершается оформлением рабочего файла управления, позволяющего создать требуемую деталь. После этого все делают сами плазморезы.

Пятый этап

Завершается работа на пятом этапе. Он предполагает, что файл программы загружается в память станка ЧПУ. Выполняется сама обработка. Первый образец выпущенной детали надо обязательно проверить. Если выявлены ошибки, то проводятся корректировки и в электронной документации.

Заключение. Некоторые особенности плазменной резки

Плазменная резка относится к одному из самых эффективных способов для обработки металла. Но такой мощностью сложно управлять, с этим справятся только мастера достаточно высокой квалификации. Только их можно допускать к управлению плазморезом.

На некоторых деталях могут появиться незначительные дефекты, в этом нет совершенно ничего страшного. Надо только учитывать особенность каждого из оснований, используемых в производстве. Минимальный размер отверстия при использовании данной технологии так же имеет свои особенности. Например, если диаметр металла – 20 миллиметров, то максимальная величина для самого отверстия – 15 миллиметров. Это надо учитывать, работая с программой для плазмы ЧПУ, создание чертежа только в этом случае будет точным.

В зависимости от толщины листа надо использовать ток с различными характеристиками. Например, листовой прокат на 40 миллиметров и больше разрезается силой тока 260 Ампер. Но 30 Ампер будет достаточно, если толщина всего 2 миллиметра. Сила тока влияет на то, какой получается толщина листа. Надо учитывать и то, какая форма у детали сохраняется на каждом участке. От этого результат тоже зависит.

Современное оборудование отличается высоким уровнем точности. Но небольшие отклонения вполне допустимы, если они не превышают существующих стандартов.

В данной статье я опишу основные требования к файлам и некоторые приемы создания макетов для лазерной резки и гравировки. Примеры я буду рассматривать на основе программы CorelDRAW Graphics Suite x6. Вообще говоря, файлы можно подготавливать в любых векторных редакторах, но в любом случае следует учитывать несколько основные правил, которые помогут вам сохранить время и деньги.

1. Файл следует сохранять в формате *.cdr (не выше версии х6). Файлы, созданные в других программах (например AutoCAD или Adobe Illustrator) или имеющие другие расширения (например, *.dxf , *.plt или *.ai), иногда отображаются некорректно и могут потребовать доработки.

2. Макет не должен содержать в себе растровые изображения, вспомогательные линии, бесцветные или белые линии, а также заливки.

3. Макет должен быть выполнен в масштабе 1:1. Рекомендуется дублировать габаритные размеры изделия в пояснении к файлу.

4. Все элементы для резки должны быть размещены на одной странице. Также не рекомендуем делать самостоятельно раскрой.

5. Не допустимо использовать для построения изображения толщину линий. В файле все линии должны иметь толщину Hairline (Сверхтонкий абрис).

6. Все контуры, если иное не предусмотрено изначально, должны быть замкнуты. Особенно это касается контуров для элементов гравировки.

7. На макете следует избегать двойных линий, мусора. Например, не удаленные мелкие элементы, оставшиеся после построений чертежа, очень острые углы, изломы, ступеньки, плохое сопряжение дуг. Так как цена изделия рассчитывается исходя из длины резки, то присутствие таких ошибок может серьезно повысить итоговую стоимость работ.

8. Недопустимо самопересечение линий, и использование общих линий резки для разных элементов. В таких случаях высока вероятность брака. Также следует избегать чрезмерного количества узлов.

9. Не допускается наложение элементов друг на друга. Такие элементы необходимо «слить» в один.

10. При совмещении в одном изделии резки и гравировки или контурной резки (резка не насквозь), разные контура должны быть обозначены разным цветом.

11. Все символы и текст должны быть преобразованы в кривые линии.

12. Также стоит заранее учитывать прочность конструкции и не делать несущие элементы слишком тонкими.

Для примера давайте рассмотрим подготовку векторного файла для создания интерьерного слова на подставке «счастье» длиной 50 см из фанеры 6 мм с объединенными буквами. Этот пример я буду рассматривать в программе CorelDRAW Graphics Suite x6.

1. Для начала создадим в CorelDRAW новый файл, кликнув на выделенные элементы или из меню «Файл» — «Создать» (Ctrl+N).

2. Воспользуемся инструментом «Текст» (F8) из панели инструментов в левой части программы. Напишем слово «счастье» в верхнем регистре. Затем выберем шрифт в выпадающем списке на панели свойств. Если ни один из представленных шрифтов вам не понравился, то в интернете существует масса сайтов по подбору шрифтов. В нашем примере я использую шрифт «Cooper».

3. Выберем наш текст и преобразуем его в кривые. Будьте аккуратны, так как после этого изменить шрифт или внести правки в текст уже будет нельзя.

4. Уберем заливку и сделаем контуры черным цветом. Для этого выберем все элементы и щелкнем левой кнопкой мыши (ЛКМ) на перечеркнутый белый квадрат, а правой кнопкой мыши (ПКМ) на черный квадрат на цветовой панели. Затем выберем толщину линий «сверхтонкий абрис» на панели свойств. И разъединим все наши линии (выпадающая панель «Упорядочить» — «Разъединить Кривая»).

Теперь можно выбрать каждую из линий отдельно. Это нам понадобится, чтобы слить воедино все буквы и наше слово вырезалось бы без разрывов.

5. Сделаем так, чтобы буквы касались, но при этом не сильно заезжали краями друг на друга. Для этого будем выбирать каждую из букв, зажав и удерживая ЛКМ и выделяя рамкой или щелкая ЛКМ на самой линии. Для выбора нескольких линий нужно дополнительно нажать и удерживать Shift. Для передвижения элементов по рабочей области можно использовать стрелки клавиатуры или перемещать элементы мышкой, зажав и удерживая ЛКМ и Shift (при зажатом Shift перемещение происходит параллельно или перпендикулярно от начального положения).

В результате наше слово примет следующий вид.

6. Чтобы слить буквы в одно слово можно воспользоваться несколькими методами.

6.1.а. Выберем все элементы и нажмем на инструмент «Создать границу» на панели свойств. При этом только получившаяся граница останется в выборе.

6.1.б. Выберем дополнительно внутренние элементы у букв «А» и «Ь» (зажав Shift нажимая ЛКМ на нужные линии) и перетащим все элементы на свободную область рабочего пространства.

Выберем ненужные линии и удалим их клавишей DEL.

6.2.а. Иногда необходимо вручную удалять все линии пересечений. Для таких операций подходит инструмент «Удаление виртуального сегмента» на панели инструментов. Выберем его и рамкой (зажав ЛКМ) или простым кликом ЛКМ будем удалять с чертежа ненужные линии. Чтобы избежать ошибок, лучше это делать при большом приближении.

6.2.б. При методе удаления виртуальных сегментов линии остаются разомкнуты. Давайте замкнем их. Выберем все элементы и в выпадающем меню «Упорядочить» активируем меню «Соединить кривые». Для большинства случаев расширения допуска зазоров 0,2 мм будет достаточно. Нажмем «Применить».

6.3. В случае если шрифт слишком тонкий, состоит из большого числа узлов или имеет много изломов предпочтительно воспользоваться эффектом «Контур».

6.3.а. Давайте снова объединим наши линии. Выделим все элементы и нажмем «Упорядочить» — «Объединить».

6.3.б. Затем зайдем в меню «Эффекты» и активируем панель «Контур». Установим контур снаружи объекта со значением 0.1мм. Чем большее значение установлено, тем толще и надежнее становится надпись. Нажмем на кнопку «применить», чтобы наш эффект вступил в силу.

6.3.в. В меню «Упорядочить» выберем пункт «Разъединить контурную группу». Затем выделим те элементы, из которых мы делали контур, и удалим их. В итоге получим наше слитое слово.

7. Теперь нужно задать необходимый размер и «подчистить» макет. Выберем наше слово и объединим все элементы, если они еще не объединены (п. 6.3.а).

Закроем замок (элементы будут масштабироваться пропорционально) и введем длину по оси Х 500 мм.

8. Перейдем в режим формы (правки узлов). Выберем рамкой все узлы. В поле сокращать число узлов введем «1» и нажмем Enter. Так мы уберем лишние узлы с чертежа. Если после сокращения узлов чертеж сильно видоизменяется, то можно отменить это действие и пропустить шаг. После этих действий размер может немного измениться. Если нужно, подправим размер, согласно п.7.

Если подставка для слова не нужна, то на этом создание макета закончено и можно переходить к пункту сохранения файла (п. 18).

9. Форма и конструкция подставки зависит целиком от вашего воображения. Мы же с вами нарисуем обычную прямоугольную подставку, слово в которой будет крепиться «шип-в-паз».

Построим вертикальную направляющую для соосного расположения слова и подставки. Выделим наше слово, а затем, нажав и удерживая ЛКМ на вертикальной линейке, вынесем направляющую в центр нашего слова (центр отображается перекрестием).

Зайдем в выпадающее меню «Вид» — «Привязывать к. » установим галку «Привязывать к направляющим».

10. Затем воспользуемся инструментом «Прямоугольник» на панели инструментов. Нарисуем произвольный прямоугольник, затем установим размеры 500х30 мм Нажав ЛКМ на центр прямоугольника и удерживая ЛКМ, перетащим его так, чтобы центр привязался к направляющей.

11. Придадим более изящную форму подставке. Для этого скруглим углы. У инструмента «Прямоугольник» для этого в панели свойств есть специальное поле. Установим радиус скругления 10мм.

Иногда бывает удобно пользоваться отдельной панелью для скругления. Вызвать ее можно следующим образом «Окно» — «Окна настройки» — «Скругление/выемка/фаска».

Введем горизонтальную направляющую, проходящую через центр подставки аналогично с п.9.

12. Начертим горизонтальную линию несколько больше длины нашего слова. Для этого на панели инструментов выберем элемент «прямая через 2 точки» и зажав одновременно ЛКМ и Shift проведем линию. Расположим эту линию так, чтобы она была чуть выше нижнего края слова.

13. Для продолжения работы все элементы необходимо разъединить, чтобы при выборе внешнего контура слова выбирался он один без внутренних элементов.

Выберем инструмент «Удаление виртуального сегмента» и удалим части горизонтальной линии и слова, как показано ниже. При этом обратите особое внимание на область пересечений объектов с вертикальной направляющей.

14. Дальше создадим для нашей конструкции соединение шип-паз. Нарисуем прямоугольник размерами 15х6 мм (6мм — толщина материала, из которого будет изготовлено слово). Пусть у нас будет 4 паза.

Для этого скопируем и вставим наш маленький прямоугольник («Правка» — «Копировать»/«Правка» — «Вставить» или Ctrl+C/Ctrl+V), и перетащим скопированный прямоугольник на свободное место. Повторим так еще 2 раза, чтобы получилось 4 прямоугольника.

15. Выберем первый прямоугольник и захватив его за верхнюю центральную часть переместим его до привязки к нижней центральной части буквы «С». По очереди проделайте такие же действия с другими прямоугольниками, чтобы получилось следующее.

16. Выберем все маленькие прямоугольники, скопируем/вставим и переместим их вертикально вниз на подставку так, чтобы горизонтальная направляющая была у них по центру (переместить с зажатой клавишей Shift).

Воспользуемся инструментом «Удаление виртуального сегмента» и удалим лишние линии у слова и шипов.

17. Замкнем все наши контуры. Выберем все элементы (рамкой, или Ctrl+А, или «Правка» — «Выбрать все» — «Объекты») и объединим их («Упорядочить» — «Объединить» или Ctrl+L). Откроем панель «Соединить кривые» и нажмем «Применить» (как в п. 6.2.б). Проверим, чтобы наши линии остались сверхтонкими.

18. Наш чертеж готов. Осталось сохранить его. Выбираем меню Файл — Сохранить как. В появившемся окне вводим имя файла. По умолчанию стоит тип файлов *.cdr и версия 16.0 (соответствует х6).

Теперь этот документ можно высылать для обсчета стоимости и резки.
