Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как из куска рельсы 30 см сделать отличную наковальню себе в мастерскую. По меньшей мере каждый уважающий себя мастеровой человек просто обязан иметь у себя в мастерской, небольшого размера наковальню, для обработки металла холодной либо горячей ковкой. Потому как сегодня очень популярна становится тема кузнечного дела и изготовления всевозможных кованных предметов, орудий труда, инструмента что довольно неплохо ценится среди любителей ручной работы.
Наковальню конечно можно приобрести в строительном магазине, но цена вас наверняка не порадует)) Так вот есть отличный вариант сделать ее самостоятельно из небольшого куска рельса, для чего потребуется газовый резак и болгарка. Первоначально делается разметка контура, а потом резаком вырезается конечная форма наковальни, места резки шлифуются болгаркой. В нижней части так же можно прожечь отверстия для последующего крепления основания к чурбаку.
И так, давайте рассмотрим весь процесс более внимательно.
Материалы
Инструменты
- газовый резак
- болгарка УШМ
- дрель
- гаечный ключ
- шинная пила
- молоток
Процесс создания наковальни из рельса своими руками.
Наковальня -это опорный кузнечный инструмент который предназначен для горячей и холодной ковки металла методом пластической деформации. Наковальня является основным и главным инструментом в кузнечном деле, имеет большую массу и закрепляется неподвижно на основание в виде деревянного чурбака.
Прежде всего необходимо еще рассмотреть представленные чертежи наковальни.
Что же с предназначением вполне разобрались, а теперь давайте перейдем непосредственно к самому процессу изготовления наковальни. Автор берет заготовку длинной 30 см.
И при помощи газового резака предает ей необходимую форму.
Обратите внимание, что посередине тоже проделано отверстие. Носовая часть оттачивается в виде рога.
При помощи болгарки мастер шлифует поверхность и убирает наплыв металла и ржавчину.
Вот собственно что получается.
Рабочая поверхность получилась идеально ровной и гладкой, что можно увидеть свое отражение.
Наковальня готова, теперь ее нужно установить в неподвижном состоянии на пень и закрепить болтами.
К чурбаку плоскость крепится на 3 болта с каждой стороны.
Так же данная наковальня имеет конструктивную особенность, а это наличие резонатора который глушит звон от удара молота по наковальне и он так же сделан из рельсы и прикручен к чурбаку в вертикальном положении.
Вот собственно и все, наковальня из рельсы готова к своему последующему использованию. Теперь автор может ковать у себя в гараже небольшие изделия из металла, да и просто править металл на холодную или гвозди выпрямлять, вообщем инструмент очень нужный для мастерового человека. Если Вам понравился материал, то приглашаем к нам в группу ВКонтакте
Приветствую всех мозгоизобретателей! Сегодня расскажу вам как из бесполезного лома создать очень нужную поделку, а если подробнее, то из ржавого куска рельсы своим руками сделать наковальню.
Материалы
- кусок рельсы, как минимум 30см
- винты для дерева (попросту «глухарь»)
- пенёк
- УШМ («болгарка») и диски к ней — отрезные и зачистные различной зернистости
- бор-машинка или напильники по металлу
- газовая резка
- сварка
. Это мозгоруководство подразумевает, что вы умеете обращаться со всеми вышеперечисленными инструментами! Всю ответственность при создании подобной самоделки вы берете на себя!
Шаг 1: Формирование наковальни
Итак, смотрим представленное фото, изучаем мозгодизайн и с помощью всех подручных инструментов из куска рельсы формируем заготовку наковальни. То есть немного обрезаем основание с лицевой стороны, перед заостряем, а на перемычке между основанием и самой наковальней делаем закругленные выемки. Хороший помощник во всем этом газовый резак, или друг с газовым резаком 🙂 «Болгаркой» тоже хорошо получается, но резаком лучше!
Шаг 2: Зачистка
Далее облагораживаем поделку – зачищаем следы резки. И используем для этого всю ту же УШМ, хотя и мозгонапильником хорошо выходит.
Шаг 3: Шлифовка
В принципе наковальня готова к применению, но ее, как и я, можно отшлифовать. «Любимой» УШМ с зачистными кругами зернистости от 40 до 120 доводим самоделку до блеска.
Шаг 4: Установка
По желанию, перед шлифовкой можно высверлить установочные отверстия под винты, а еще отверстие в задней части самой наковальни. А потом устанавливаем готовую поделку на выбранный для нее пенёк и закрепляем винтами или другим подходящим способом.
Изучив тему «наковален» в сети я внес в самоделку дополнение – еще один кусок рельсы, но установленный вертикально. Для этого я перед установкой наковальни на пенек выбрал «четверть» этого пенька, на дополнительный кусок приварил металлическую «пятку» и высверлил установочные отверстия, а после всех этих манипуляций установил и наковальню, и дополнение на пенёк. Смысл этой всей доработки в том, что вертикальный кусок «гасит» шум от ударов молота.
Самоделка готова! Надеюсь мозгоруководство было вам полезно!
Популярные публикации
Последние комментарии
Уважаемые посетители сайта " из представленного автором материала вы узнаете и научитесь делать наковальню самостоятельно. За основу здесь мастер взял отрезок обычной рельсы, желательная длинна заготовки должна составлять не менее 30 см, по совету тех людей кто уже делал подобные наковальни и в последствии работал с ними в своих мастерских и гаражах.
Конечно же данный вид далек от профессионального образца, но для частного использования в хозяйственных целях, весьма не дурно) Отлично подойдет для выпрямления небольших заготовок, сплющивания металлического прута и проволоки, а так же гвоздей соответственно))
В принципе рельс можно использовать любой, но желательно КР-140 потому как состоит из более прочной стали по ГОСТ 4121, а так же имеет конструктивное преимущество в виде более широкой шейки, что обеспечит наковальне более лучшую устойчивость.
И так, давайте рассмотрим, что конкретно понадобится для создания наковальни? И разберем весь пошаговый процесс по полочкам.
Материалы
1. рельс 30 см
2. пень, чурбак (для установки наковальни)
3. черная краска в баллончике
Инструменты
1. болгарка (УШМ)
2. рашпель
3. уголок
4. маркер
5. штрих
6. наждачная бумага
7. лампа
8. молоток
9. линейка
10. верстак
11. тиски
Пошаговая инструкция по изготовлению наковальни из рельса своими руками
И так, первым делом нужно нанести разметку на заготовку, а именно необходимо отмерить 40% от длинны и сделать заметку -это будет длинна носа или рога, как принято говорить, затем необходимо найти середину в начале носа, сделать отметку и от нее провести 2 линии, в итоге должен получиться треугольник. После чего лишнее убирается при помощи болгарки и молотка.
Прежде всего должен быть хороший стол или же верстак для проведения работ. Мастер берет заготовку.
В итоге получается треугольник.

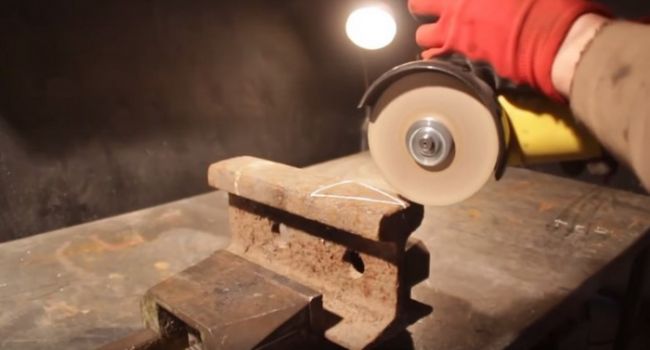

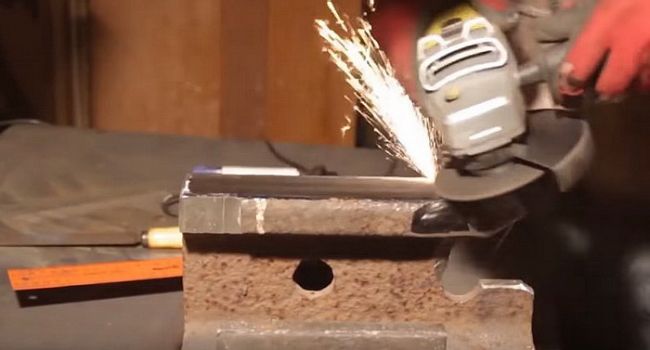

При помощи болгарки убирает лишнее.
Работать с болгаркой (УШМ) следует аккуратно соблюдая Технику безопасности!

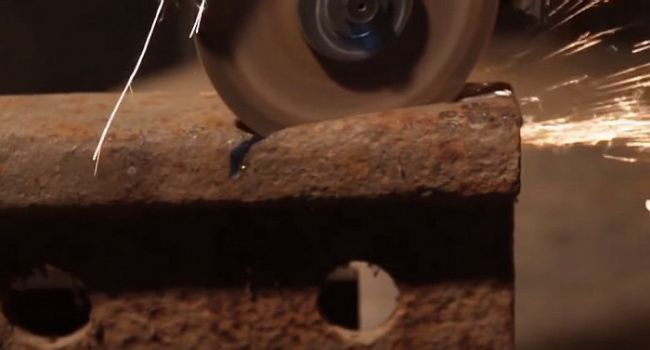

Края так же обрабатываются при помощи болгарки.

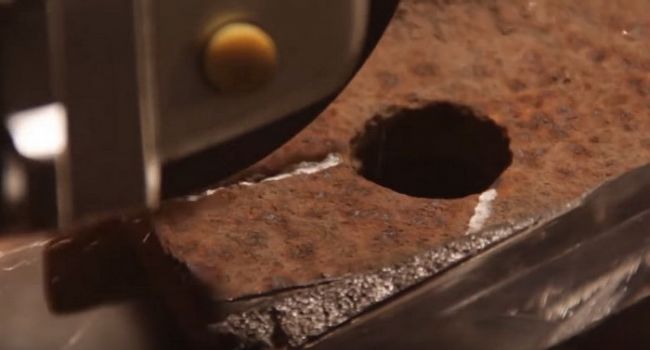

Уложив рельс на бок следует нанести линии от края к отверстию.

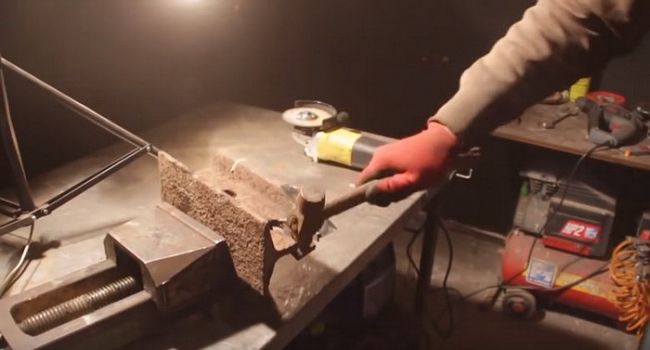

Отпилить по нанесенной разметке, пилить до самого конца не обязательно, когда остается чуть чуть, то лучше отбить молотком.

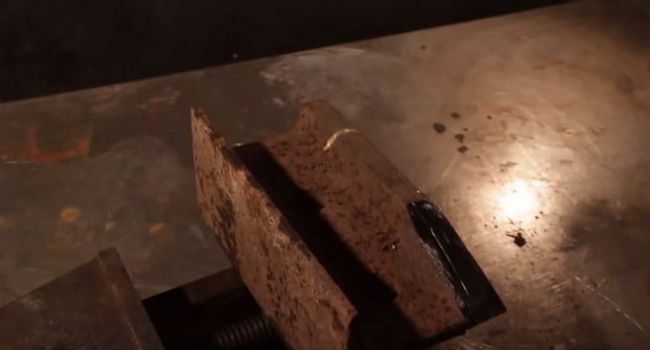

Вот собственно что получилось.
Далее мастер переходит к изготовлению хвостовой части. Наносит разметку штрихом.
Вот что получается в итоге.
Далее автор начинает зачищать и выравнивать рабочую поверхность.

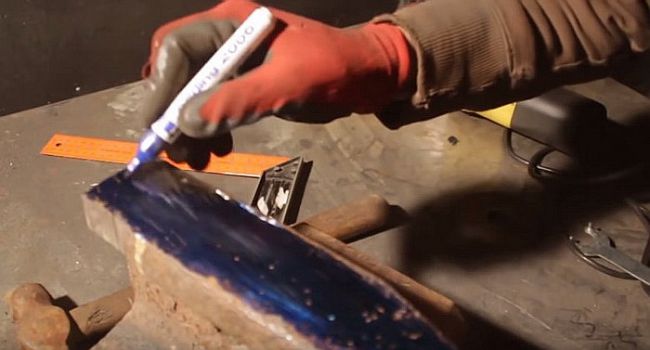

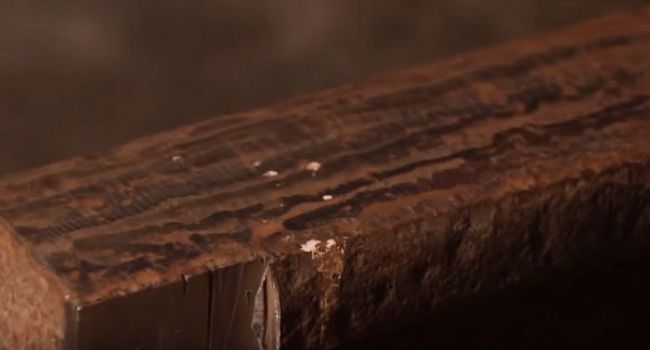

После снятия слоя ржавчины, мастер раскрашивает площадь синим маркером – это нужно для того чтобы выявить все неровности.
Обработанную поверхность маркером, мастер проходит напильником, и в итоге проявились все неровности.

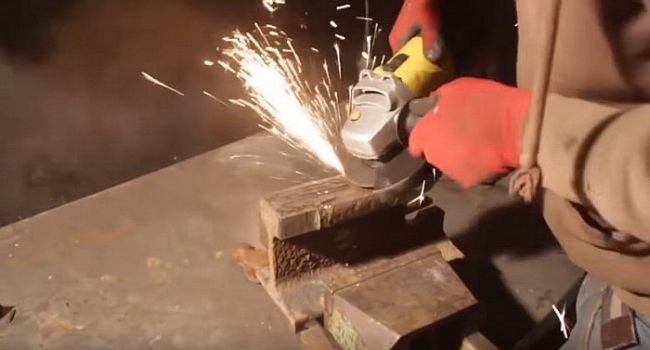

А вот уже дальше болгаркой все выравнивается.

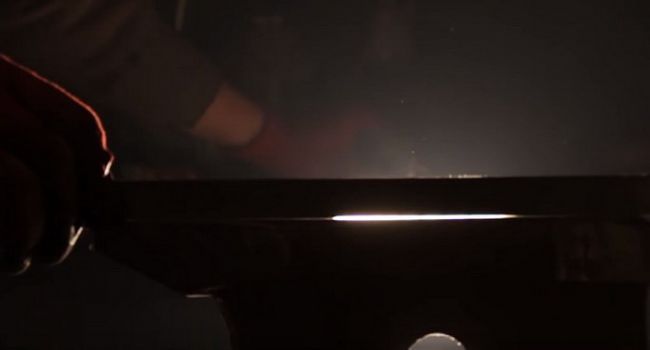

После чего выключается основной свет в мастерской и берется лампа или же фонарь, направляется свет непосредственно на саму наковальню и прикладывается уголок, тем самым мастер смотрит места где остались неровности и дефекты.
После чего проходит еще раз болгаркой и сглаживает все до идеально ровной поверхности.

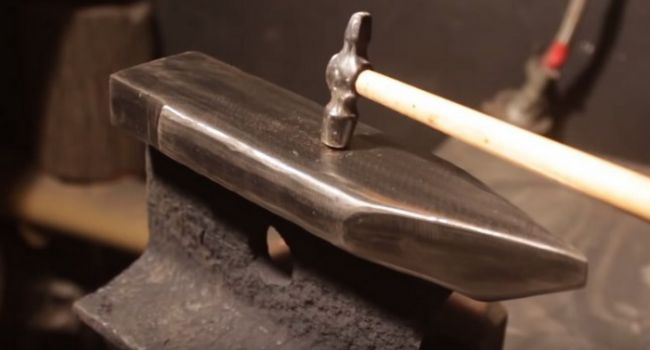

Вот такая гладкая и блестящая рабочая поверхность получилась.
Нижнюю часть самодельной наковальни автор покрывает черной краской из баллончика, прямо на ржавчину) Но лучше конечно же ржу зачистить той же УШМ с шлифовальным кругом.
Таким образом мастер изготовил для своей мастерской или же гаража бюджетную наковальню, которая будет служить ему долгие годы. Процесс создания конечно трудоемок, но вполне под силу желающим иметь свою собственную наковаленку)
На этом заканчиваю статью. Большое спасибо за внимание!
