Необходимые инструменты и материалы
Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!
Устройство лобзикового станка – что кроется внутри?
Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.
Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.
Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.
Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.
Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.
Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!
Как сделать лобзиковый станок своими руками из ручного электролобзика?
В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат ручного электролобзика. Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.
Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.
Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл выбрать электролобзик специально для станка – это будет дешевле, чем потратиться на настоящий станок.
Достоинства и недостатки – продолжаем модифицировать!
Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.
Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.
Станок из швейной машины – дарим вторую жизнь старым инструментам!
Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.
Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!
Опубликовано Апрель 9, 2015 at 10:42 пп by Михаил Зеркалов / 17 комментариев
До этого электролобзик использовал только на черновых участках раскроя или для резки листового материала. Большими пилками несколько раз работал и каждый раз задавался вопросом зачем они вообще нужны, если их всегда уводит прилично. Но если электролобзик поставить в стол, то его функционал существенно возрастает. Лобзик оказывается может заменить (насколько это возможно) циркулярку, ленточную пилу, шлифовальный станок для деликатных работ. Конструкцию подсмотрел в блоге у [ljuser]markellov[/ljuser] , за что ему большое спасибо! Свой вариант я разместил на складном верстаке. Размер стола 36х36 см. Сам стол из фанеры 12 мм. Станок полностью разбирается и убирается в шкаф. Направляющая фиксируется 2-мя винтами-барашками.

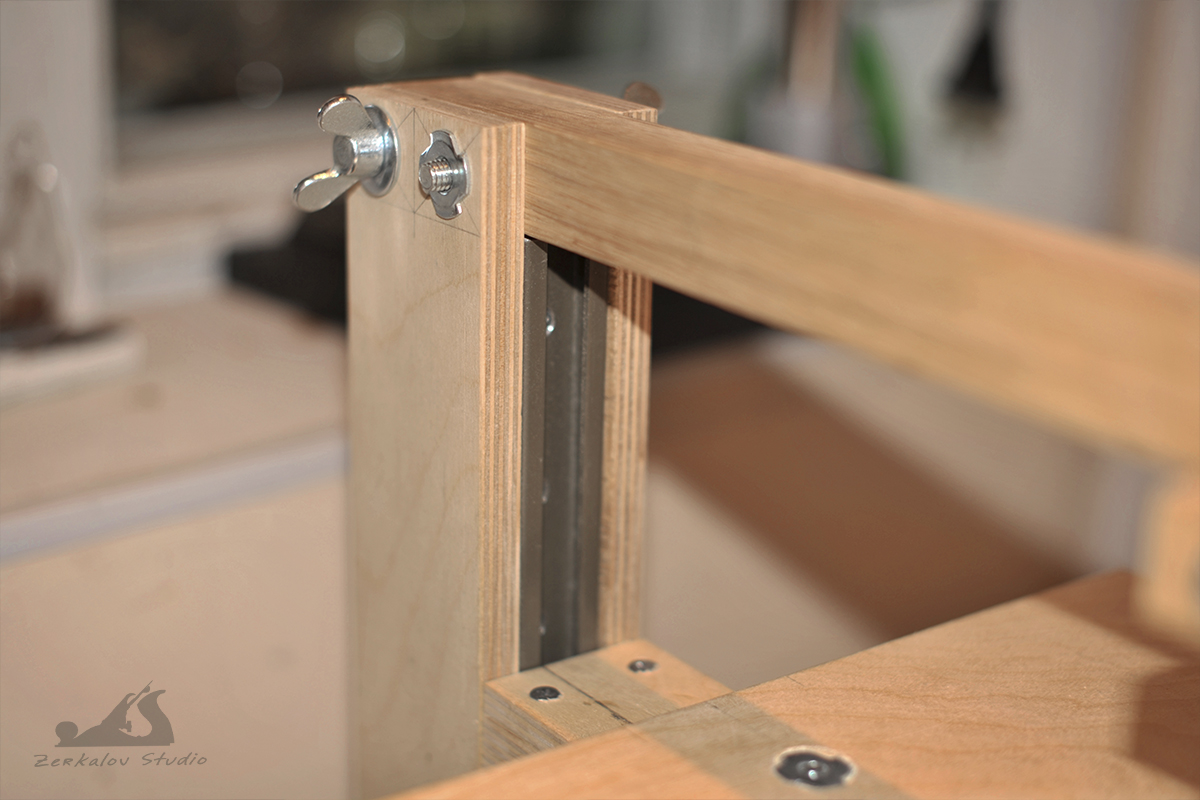

Бруски под столом для фиксации всего приспособления к верстаку, а также позволяют разместить крепёж для суппорта верхней направляющей.
Лобзик к столу фиксируется одним лишь винтом. Для этого в дубовом бруске выбрал четверть на толщину платформы. В другом бруске четверть сделал под углом больше 90 градусов и платформа заходит в него клином поэтому смещение во время работы во всех 4-х направлениях исключены.
В сети видел чумовой по качеству исполнения стол, но для этого надо очень и очень постараться. Есть также и готовое решение у буржуев, но я так понял это скорее всего для совсем уж каких-то мелких работ. Кронштейн верхней направляющей регулируется по высоте для работы разными полотнами. Долго думал, как сделать его с высокой степенью жёсткости и в то же время избежать его громоздкости. Поскольку само приспособление не имеет боковых стенок, которые могли бы послужить суппортом для кронштейна, то пришлось немного повозиться. Сосновый брусок в центре, к нему прикручен Т-образный стальной профиль и всё это обклеено фанерой 12 мм, которая обеспечивает жёсткость верхней направляющей. Вот что в итоге получилось.

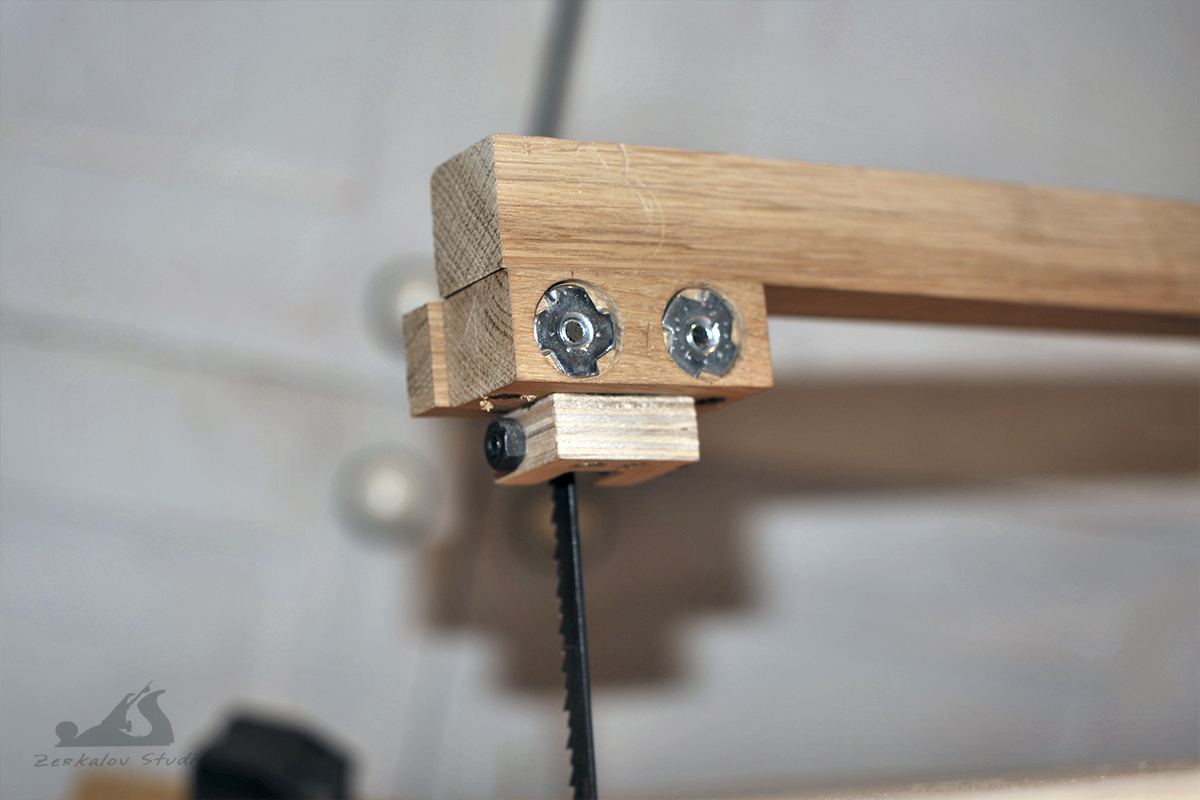

Работать длинными полотнами без увода в сторону позволяет узел фиксации края полотна, как в ленточной пиле. Вариант с подшипниками изначально казался мне наиболее работоспособным, но потом все же выбрал вариант с дубовыми направляющими. На широких полотнах как у ленточных пил применение подшипников более оправдано, а тут удобнее регулировать зазор между полотном двигая вот такие вставки.
Получился довольно компактный станок для небольших распиловочных работ. Теперь и кабриоли можно резать. Высота пропила зависит от длины полотна.
Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.
Устройство и характеристики стандартного станка
Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.
Конструкция состоит из следующих деталей:
Пилки.
- Кривошипно-шатунного узла.
- Привода.
- Устройства для натяжения пилки.
- Рабочего стола или станины.
- Дополнительно могут присутствовать вспомогательные механизмы.
Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.
Средние характеристики заводских станков:
Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
- Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
- Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
- Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
- Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
- Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
- Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.
Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.
В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.
Классификация устройств
Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.
Классификацию ведут в зависимости от конструкции лобзиков.
Виды устройств:
- С нижним суппортом.
- Двухсуппортные.
- На подвеске.
- С градусной шкалой и упором.
- Универсальные.
Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.
Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.
Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.
Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.
Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.
Самодельный лобзик из ручного инструмента
Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.
Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.
Порядок сборки:
- Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
- Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
- Конструкцию закрепляют на деревянном столике.
Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.
Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.
Процесс модернизации
Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.
Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.
Варианты по улучшению конструкции:
- Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
- Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
- Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.
Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.
Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.
Швейная машинка в качестве лобзика
Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.
Порядок действий:
Снимают устройство плетения ниток. Размещается оно обычно внизу машинки и закреплено двумя болтами.
- Демонтируют шплинт и вал привода, который ведёт к механизму плетения ниток.
- Откручивают верхнюю панель, которая служит защитой механизмов. Прорезь для иголки расширяют до параметров пилки. Важно, чтобы она свободно проходила через отверстие и ещё оставался задел в 2−3 корпуса.
- Пилку модернизируют. Для установки в иглодержатель длинна пилки не должна превышать допустимую длинну иголки, предназначенной для установки в машинку. Для этого верхние зубцы стачивают, а нижнюю часть затачивают наподобие острия.
Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.
Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.
