Циклон для пылесоса своими руками из ведра

Всем здрасте. Для уборки в гараже опилок, металлической пыли и стружки с токарного, решил сделать себе циклон. Принцип действия циклонов основан на использовании центробежной силы, развивающиеся при вращательном движении воздушного потока. Воздух поступает через тангенциально установленный патрубок, очищенный воздух выходит через центральную трубу, а пыль собирается в ёмкости в нижней части циклона.

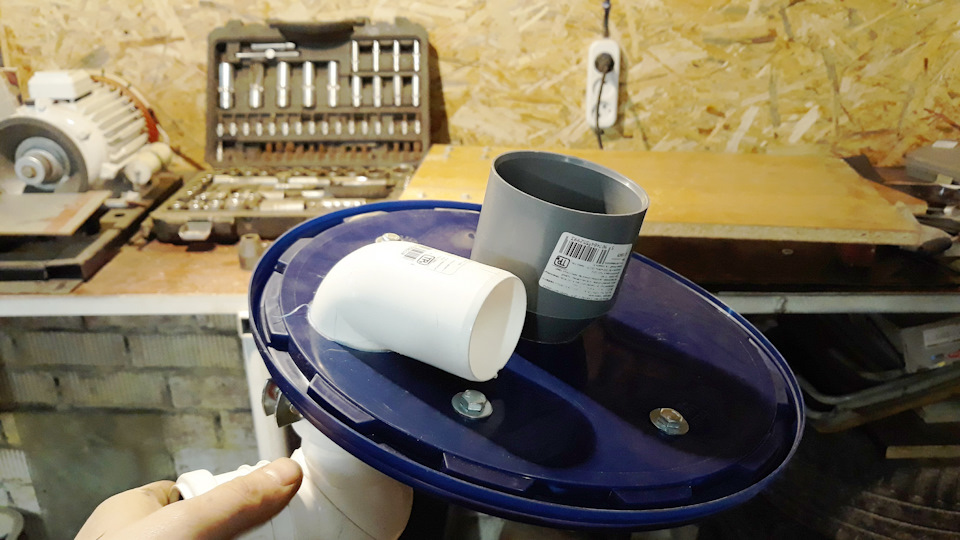

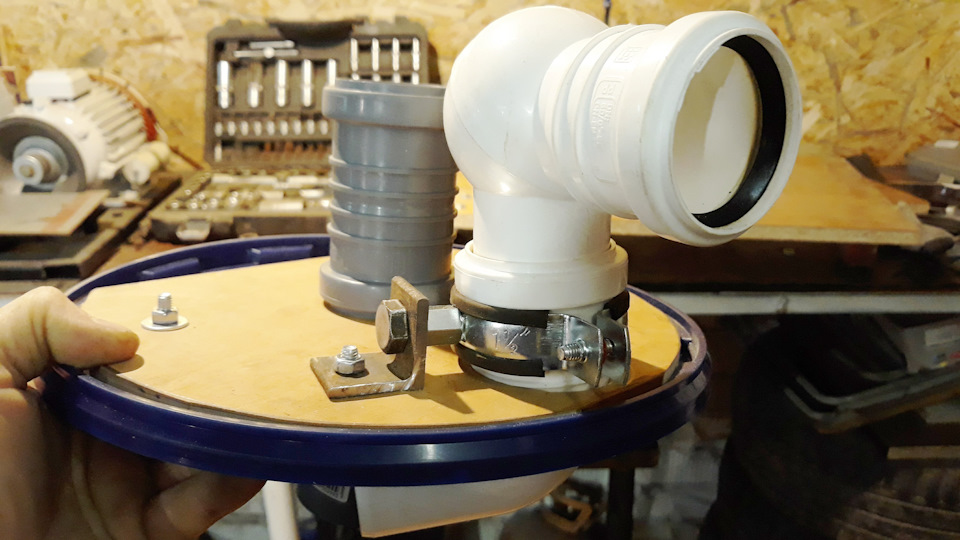

Для его изготовления закупил сантехнических уголков, муфту, переход и ведро с крышкой. Так как крышка слишком жидкая, усилил её фанерой. В крышке коронкой сверлим отверстие в центре и сбоку. По центру снизу вставляем переход, сверху надеваем муфту. Сюда будет подключатся пылесос. В боковое отверстие вставляем уголок и направляем его вдоль стенки ведра. Сверху одеваем ещё один уголок. Мне попался шарнирный вариант. Он может поворачиваться в разные стороны и меняться угол. К нему будет подключаться приемный шланг.

Было у меня два штуки. Соединил в один, получилось около 4.5 метров.

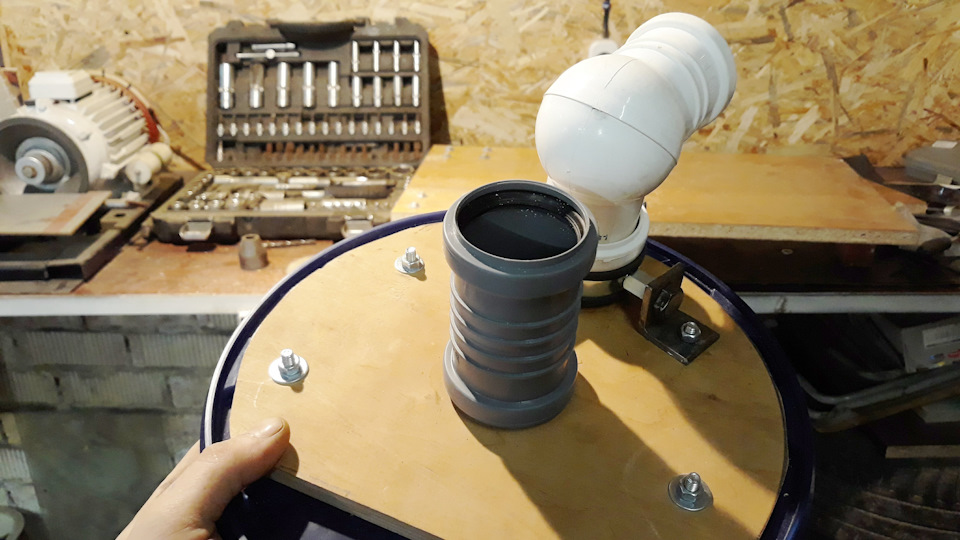

Для перемещения собрал тележку из ДСП. С одной стороны колёсики, с другой ножка и ручка для перевозки.

Были мысли по поводу смятия ведра, но при затыкании всасывающего патрубка, оно не сминается, так как мощность у пылесоса небольшая.

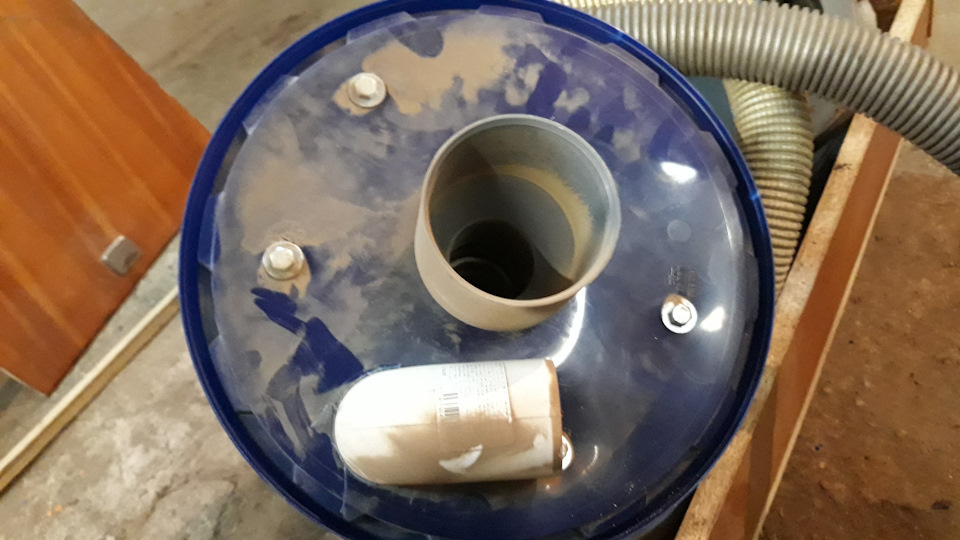

После тестов мусор остаётся в ведре.

Буду подключать его к ленточной пиле, будущему гриндеру, а так же применять по прямому назначению.
По традиции коротенький ролик.
Всем пока и удачи!

Метки: циклон для пылесоса, фильтр, пылесос в гараж, уборка, фильтр циклон, циклон из ведра, сборник мусора

Комментарии 24

циклоном тут и не пахнет

циклоном тут и не пахнет, к сожалению. Хочешь циклон — ведро оставляй под сбор пыли, а на него уже делай конусную конструкцию.

Сильно громоздко будет. А так мусор отделяет, ну и ладно. Собрать опилки и стружку от маленького токарного сойдёт.

циклоном тут и не пахнет, к сожалению. Хочешь циклон — ведро оставляй под сбор пыли, а на него уже делай конусную конструкцию.

Самый что ни есть циклон. Не самый эффеетивный, но вполне себе циклон.

Насколько я понимаю принцип действия циклона — 1 короб (конус) разгоняет пыль (мусор, опилки и пр.) по спирали, и сваливается это все во второй отсек. В данном случае 1 отсек есть, второго нет.

Воздушный поток, направленный по касательной к окружности ведра закручивается, и за счет кориолисова ускорения, тяжелые частицы прижимаются к стенке, теряют скорость и падают вниз, а легкие, в том числе и воздух, выдавливаются в центр . Два блока нужны для того чтоб випервом поток разогнать по сильнее, а во втором это всё собиралось в большом количестве и не поднималось потоком. А в данном случае просто степень очистки хуже и мелкая пыль будет вылетать.
Вот прикинь, ты даже до конца не вник в физику процесса. А уже раскритиковал человека который сделал вполне рабочий аппарат. А ты при этом сам ничего не сделал хорошего

Ну начнем с того, что автор, выкладывая на всеобщее обозрение свое изделие должен понимать что найдутся как и почитатели творчества, так и его критики. Кстати больше полезной для себя информации автор почерпнет именно от критиков. Если отбросит эмоции и вникнет в сообщения. Это раз.
Два — сам процесс мне ясен и понятен. И в данном случае он лишь отдаленно напоминает циклон, уже указывал почему. Что я собственно и написал. Из моего сообщения автор в первую очередь должен вынести то, что конструкцию надо бы изменить для правильной работы. Ибо мелкая пыль, которая будет вылетать в больших количествах, чем в нормальной конструкции, вредна для организма самого автора.
Ну и три — Вы сами умудрились меня раскритиковать, при том попытались оскорбить, сказав что я "сам ничего не сделал хорошего". Очень интересно почему был сделан такой вывод? Если по постам в этом блоге — так я вообще стараюсь не выносить на drive2 то, что не относится к автомобилям.
А то, что все таки есть (в моем личном блоге) — вроде бы помогало кому-то (судя по комментариям). И если Вам интересно изучить то, что я делал своими руками — милости прошу на профильный "форумхаус" по строительству. Там есть мои скромные проекты. Гуглятся они по нику — он там такой же.
Четвертое — мы с Вами не знакомились, поэтому обращение "ты" как минимум не вежливо. Это я уже занудствую 🙂

Ну и в пятых — не принимайте близко к сердцу сообщение — большая его часть написана, к сожалению, под влиянием алкоголя. Не хотел ни в коем случае кого-либо оскорбить или обидеть. Лишь высказал свою точку зрения на информацию, выложенную на всеобщее обсуждение.

Нормально под бухлом так пишется!))) Че ж будет по трезвому, стихами?)))

нарисован циклон, а сделан не циклон

Против смятия ведра клапан на своей конструкции установил.

Посмотрим, может поставлю.

У меня бытовым самсунгом бочку синюю на 50 литров сминало. После нескольких смятий в бочке появились щели, выкинул и сделал емкость для пыли из фанеры. А если пылесос не мощный, то и убирать им плохо, только гудит под ухом.

Чтобы упростить уборку во время ремонта, можно сделать циклон для пылесоса своими руками. Это приспособление позволит эффективно собирать строительный мусор, не нанося вред своему бытовому прибору. Изготовить такую конструкцию можно несколькими способами, все материалы и инструменты найдутся практически в каждом доме. Поэтому все, что потребуется, – это внимательно ознакомиться с инструкцией по изготовлению, которая будет пошагово описана в данном материале.

Читайте также:  Реле давления на компрессор 220 вольт

Назначение и принцип действия циклона

Промышленные пылесосы циклонного типа часто встречаются на заводах и различных производственных предприятиях. Эти устройства используются для эффективной очистки территории от разнопланового мусора. Принцип работы циклонных аппаратов имеет следующий вид: воздух с мусором перемещается по шлангу внутрь циклонной камеры, где он с высокой скоростью движется по спирали, в результате чего крупный сор отделяется и оседает на дно мусороприемника. Воздушный поток перемещается дальше и проходит сквозь фильтр тонкой очистки, задерживающий мелкую пыль, которая осталась, например, после работы штробореза или других инструментов. Далее воздух очищенным выходит наружу, а мусор вытряхивается из накопителя по завершению уборки.

Важно! Для сбора воды конструкция циклонного типа не подходит.

Купить промышленный циклонный пылесос для сборки мусора на время ремонта или строительства не представляется целесообразным, потому что стоит такое устройство очень дорого, даже если заказать его из Китая, например, на Aliexpress. Именно поэтому многие люди задумываются о том, как доработать конструкцию домашнего бытового пылесоса, чтобы применять его для уборки строительного или промышленного мусора. Существует ряд способов самостоятельно изготовить циклон в домашних условиях. В качестве основы применяются различные материалы, которые найдутся в каждом доме: пластиковые ведра, сантехнические трубы для изготовления канализационного стояка, дорожные фишки и т.д.

Изготовление циклона с использованием пластиковых ведер

При сборке циклонного фильтра из ведра в качестве основы используются 2 пластиковых емкости из-под краски объемом по 10 литров.

Материал с инструментом

Помимо двух емкостей потребуются: сантехническая труба и отвод диаметром 32 мм, воздушный фильтр для автомобиля, фанера, кровельный лист железа, крепеж, гофрированная трубка, клей, силиконовый герметик. Из инструмента необходимы: нож, фломастер, лобзик, шуруповерт, циркуль, ножовка, шило, клеевой пистолет.

Сборка

Процесс сборки имеет следующий порядок.

  1. Снять крышки с ведер, разрезать пополам одну из емкостей.
  2. Сделать из фанеры узкую коробку и поместить внутрь сантехническую трубу таким образом, чтобы она держалась очень плотно. Пустое пространство между стенками и трубой заполнить силиконовым герметиком.
  3. Отступить 7-10 см от края ведра и из картона и листа бумаги изготовить шаблон, в точности повторяющий изгиб боковой поверхности емкости.
  4. Прислонить шаблон к коробке и отметить изгиб.
  5. Обрезать лобзиком по линии конструкцию вместе с трубкой.
  6. Прислонить коробку к стенке емкости и изнутри фломастером отметить отверстие для патрубка (необходимо следить, чтобы патрубок оказался внутри под наклоном). Вырезать отверстие и установить патрубок.
  7. Прислонить коробку с трубой к вырезу, шилом проколоть отверстия в емкости по периметру фанеры, вкрутить саморезы и закрепить конструкцию на ведре. Стыки емкости и коробки залить герметиком.
  8. От дна ведра отступить 70 мм, измерить диаметр окружности, перенести размеры на кровельное железо и вырезать круг, а затем разрезать его наполовину от середины и развести края на угол 300°. Получившуюся фигурную вставку следует поместить враспор в емкость. Она предназначена для создания вихревого потока из опилок, мельчайшей пыли и стружек, а также для переноса мусора в емкость для сбора (половина второго ведра).
  9. Срезать дно у ведра с трубкой и вставить его в накопитель.
  10. Вырезать в крышке ведра отверстие диаметром 32 мм, в которое завести трубу длиной 30 см, оставляя снаружи отрезок длиной 7 см. Трубу нужно приклеить, а щели заделать герметиком.
  11. Прикрепить к боковой трубке гофрированную с насадкой для уборки мусора.
  12. На отрезке трубы, выходящем из крышки, закрепить шланг пылесоса. С внутренней стороны крышки на трубку надеть универсальный автомобильный фильтр.
  13. Измерить диаметр фильтра снаружи, вырезать жестяную заглушку соответствующего размера с тремя языками. На них заклепками или винтами зафиксировать три жестяные полоски с отогнутыми верхними концами.
  14. Отогнутые концы полосок прикрепить к крышке изнутри. Заглушку установить в отверстие фильтра снизу и герметизировать. Все — циклонный фильтр собран.

Особенности работы

Когда собранный таким образом циклонный фильтр забивается, его вытаскивают из мусороприемника и тщательно вычищают. Автомобильный фильтр рекомендуется обслуживать как можно чаще, иначе он полностью забьется, и эффективность уборки упадет.

Изготовление циклона с использованием фигурной вставки

Некоторые умельцы, изготавливая циклонный фильтр, добавляют в конструкцию фигурную вставку, которая направляет воздушный поток внутри устройства в нужную сторону, удерживая мусор внутри и вынуждая его осесть на дно емкости. Конструкция такого типа собирается из ведер объемом 5 и 10 литров. У емкости меньшей вместимости удаляется верхний бортик, далее она переворачивается, устанавливается на фанерный лист и обводится карандашом. В получившейся окружности отмечается центр и от него вокруг первого круга рисуется второй с увеличенным на три сантиметра радиусом. В полученном кольце вырезаются два отверстия, и рисуется фигурная вставка. Затем с помощью лобзика вырезается кольцо и вставка.

На заметку! Вставка выглядит как незавершенный круг, основание которого расширено (10 см).

Далее крышку ведра большего размера переворачивают внутренней стороной вверх, прикладывают кольцо и обводят фломастером. Среднюю часть крышки вырезают. А в ведре меньшего объема просверливают отверстия в верхней части по всей окружности. На емкость надевают фиксирующее кольцо и прикручивают саморезами через подготовленные отверстия. Потом круг от крышки десятилитрового ведра прикладывают к фиксирующему кольцу бортами вверх и крепят саморезами.

Важно! Необходимо соблюдать полную герметичность, поэтому все стыки и соединения нужно промазывать силиконовым герметиком.

Следующий шаг – крепление бокового патрубка, который представляет собой часть канализационной трубы с углом 30° или 45°. Для этого в верхней части ведра меньшего размера (теперь этой частью стало дно) вырезается отверстие. Оно должно иметь каплевидную форму, чтобы патрубок прилегал плотнее. Все соединения заливают герметиком.

Следующий шаг – установка вводного патрубка. Для этого в дне малого ведра вырезается отверстие. Чтобы трубка держалась прочнее, на нее надевается квадратный кусок фанеры и крепится к ведру саморезами изнутри. Все стыки тщательно промазываются герметиком. Теперь внутрь циклонного фильтра крепится фигурная ставка, которую нужно зафиксировать саморезами, просверлив стенку снаружи ведра по окружности. Затем нужно собрать циклонный фильтр, для чего получившуюся конструкцию следует надеть на большое ведро, сверху прикрепить шланг пылесоса, а сбоку – гофрированную трубка с насадкой для уборки.

Изготовление циклона с использованием канализационного стояка

Изготовить фильтр циклонного типа можно и из канализационных труб. Для этого потребуется угловая шлифовальная машинка, шуруповерт, клей, лобзик, нож, клепальная машинка. Для изготовления конструкции нужны такие материалы, как канализационная труба диаметром 100 мм и 40 мм, гофрированный шланг, заклепки, клей, хомуты, одна пятилитровая и пара двухлитровых бутылок. Изготовление устройства выполняется в следующем порядке.

Читайте также:  Пособие для начинающих сварщиков

  1. Отрезается горловина от канализационной трубы — оставшийся отрезок должен иметь длину примерно 1 метр.
  2. Разрезается бутылка — должен получиться цилиндр с конусом, горлышком и крышкой.
  3. Просверливаются пробки двухлитровых бутылок, склеиваются и стягиваются хомутом.
  4. Обрезанная бутылка устанавливается снизу в канализационную трубу и стягивается хомутом. Стыки заливаются герметиком.
  5. Сбоку в трубе изготавливается отверстие диаметром 40 мм и устанавливается патрубок длиною 70 мм. Стыки герметизируются.
  6. Вырезаются из жестяного листа 3 круга диаметром 100 мм. В центре каждой окружности делается отверстие диаметром 40 мм. Круги разрезаются пополам и клепками поочередно скрепляются между собой, формируя спираль, которая надевается на тонкую трубку, а витки равномерно распределяются. Конструкция тщательно проклеивается.
  7. Труба со спиралью размещается внутри канализационного стояка таким образом, чтобы снаружи осталось 100-мм.
  8. Из пятилитровой бутылки вырезается верхняя часть, отрезается горловина, после чего получившийся колпак надевается на конструкцию, пропуская в отверстие бывшей горловины отрезок трубы. Все детали плотно фиксируются, колпак приклеивается к канализационному стояку, стыки герметизируются.
  9. В нижнюю пробку вкручивается бутылка-мусороприемник.
  10. В патрубок сбоку конструкции подключается гофрированная трубка с насадкой для уборки, а в верхнюю трубку крепится шланг пылесоса. Если диаметр не совпадает, можно использовать муфты-переходники, подобрав их под размер трубок.

Конструкция работает следующим образом — воздушный поток попадает внутрь, мусор отделяется и падает в бутылку-накопитель, а чистый воздух уходит в шланг, идущий к пылесосу.

На заметку! Чтобы почистить конструкцию, достаточно выкрутить бутылку и опустошить.

Изготовление циклона с использованием дорожной фишки

Из дорожной фишки, представляющей собой конус из плотного пластика, тоже можно сделать циклонный фильтр. Для этого сначала нужно подготовить сам конус — с помощью ножовки либо циркулярной пилки срезать верхушку и основание. Мусороприемником в данной конструкции может выступать ведро или любая другая подходящая емкость с плотно закрывающейся крышкой, в которой нужно сделать отверстие и вставить конус основанием вверх.

Важно! Все щели конструкции нужно залить силиконовым герметиком. Конус не должен шататься во время работы, поэтому его необходимо тщательно закрепить.

Теперь требуется замерить диаметр основания конуса и вырезать из дерева, пластмассы или плотного картона крышку нужного размера. В ней следует сделать отверстие и установить сантехническую трубу диаметром 40 мм. Щели залить герметиком. Далее в боковой части конуса следует вырезать отверстие и вклеить в него сантехнический уголок диаметром 40 мм, а щели — герметизировать. Все — конструкция готова. К верхней трубке крепится оригинальный пылесосный шланг. К уголку подсоединяется гофрированный шланг с трубой и насадкой для уборки мусора.

Совет! Если диаметры шлангов и труб не совпадают, можно воспользоваться сантехнической соединительной муфтой.

Советы мастеров

Чтобы самостоятельно изготовить действительно эффективное циклонное устройство для сбора мусора, рекомендуется придерживаться советов опытных мастеров.

  1. Для работы с самодельным циклонным фильтром рекомендуется использовать только мощный пылесос. Не стоит ожидать эффективной уборки от слабого устройства, потому что часть мощности потеряется во время прохождения через циклон.
  2. При сборке циклона нужно тщательно герметизировать все стыки и соединения. В противном случае будет происходить не только потеря мощности, но и выход наружу загрязненного воздуха.
  3. Все используемые емкости – бутылки, ведра и т.д. – должны быть прочными, иначе они сожмутся при работе мощного пылесоса.

Итак, собрать для бытового пылесоса циклонный фильтр своими руками не составит сложности, если знать порядок действий, иметь необходимый инструмент и подготовить нужные материалы. Такое устройство эффективно собирает крупный мусор, благодаря этому до пылесборника доходит только мелкая пыль, а значит, опустошать его потребуется гораздо реже. Данную конструкцию можно безопасно применять для уборки строительных мелких отходов, чтобы уберечь обычный пылесос от быстрого засорения и выхода из строя. Более детально ознакомиться с чертежами и увидеть порядок действий наглядно можно на видео, в котором раскрываются секреты изготовления самодельных циклонов.
