Чертежи мангалов для плазменной резки

#1 m4shaman1980

Предлагаю обмениваться по возможности чертежами для станков ЧПУ. Формат SolidWorks- AutoCad -Компас.

Я работаю в автокаде – солид изучаю .

Первые чертежи из интернета- так то не важно от куда главное рабочие .

Сообщение отредактировал m4shaman1980: 06 Декабрь 2017 07:45

#2 mehanik1102

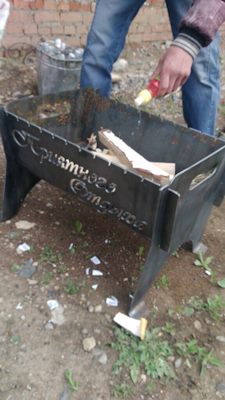

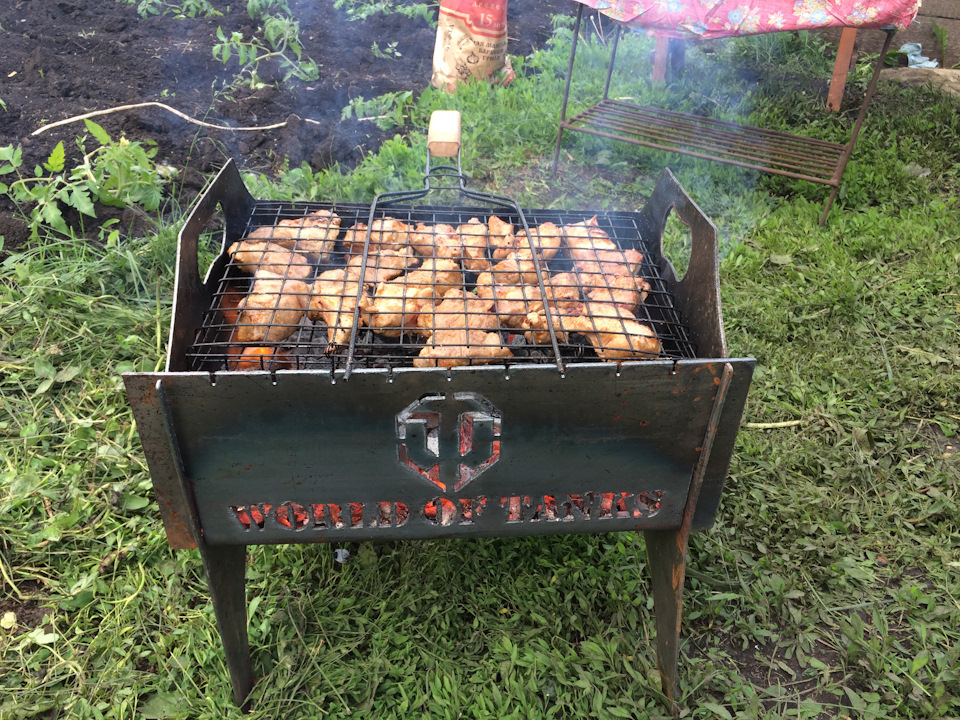

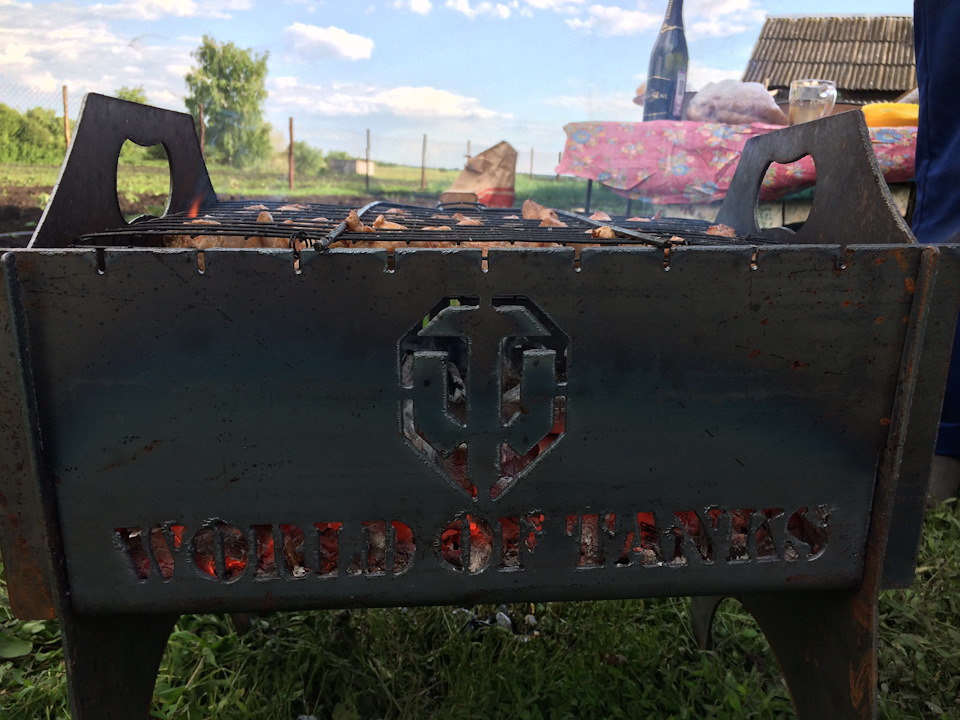

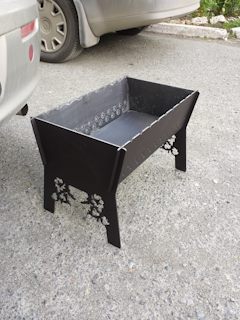

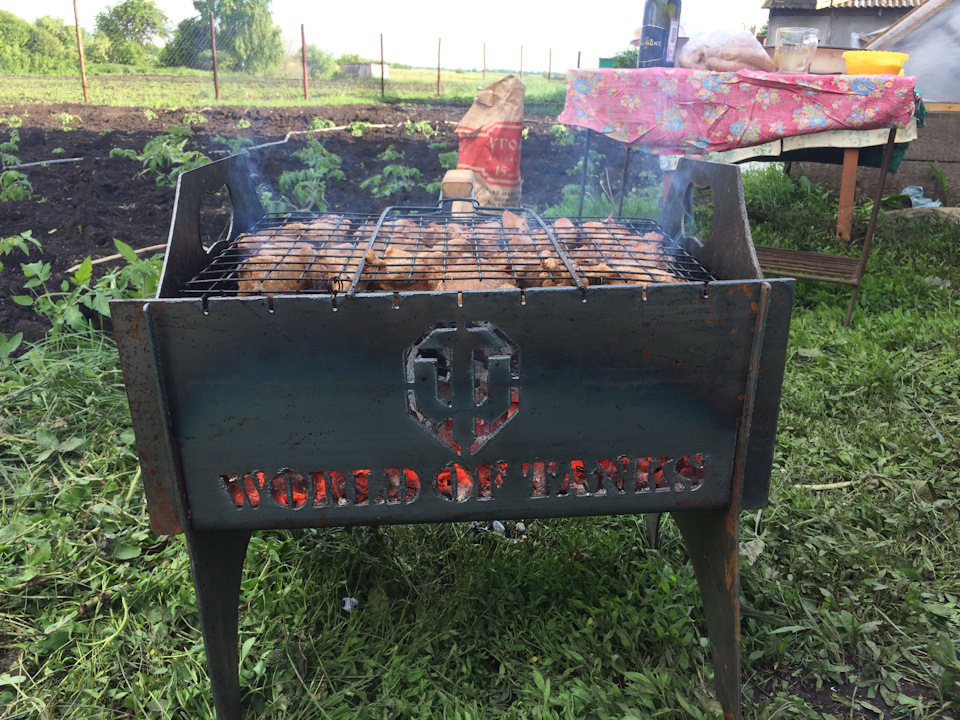

#3 m4shaman1980

для порталов плазменной раскройки -мангалы , флюгера , ограждения и тому подобное -перечислять долго .

Нормальный чертёж прорисовывать очень долго по этому если будет хороший вариант положу в свою копилку ( которую и собираюсь открыть )

#4 smirnyaga

Вот для типо такого мангала есть чертежи какие-то?

Хочу попробовать сам спаять.. реально ли его сделать легче, чем у Оби? На чем можно сэкономить?

#5 Глобул

  • Супермодератор
  • Cообщений: 3 845
    • Город: Краснодарский край

    smirnyaga , вы темой ошиблись. Тут чертежи для скармливания их ЧПУ порталу плазменной или лазерной резки. А в энтом мангале плазмой резать нечего.

    #6 psi

    m4shaman1980 , давай те договоримся что для каждого чертежа делать превью (хотя бы скриншот) а то так получиться помойка с файлами

    Западная Якутия звонить в любое время 89142527650 хэш тэг #ykt_master

    #7 saper24

    m4shaman1980 , давай те договоримся что для каждого чертежа делать превью (хотя бы скриншот) а то так получиться помойка с файлами

    #8 psi

    saper24 , открыл, заскринил и скинул в ветку=) ну можно описание дать небольшое

    чертежи тогда лучше в dfx формате сразу, наверно. или подписывать формат софта

    Западная Якутия звонить в любое время 89142527650 хэш тэг #ykt_master

    #9 NW51

    #10 psi

    чертежей на аналоговых носителях

    Западная Якутия звонить в любое время 89142527650 хэш тэг #ykt_master

    #11 NW51

    #12 selco

    А фоток готового изделия в мелочах не всегда имеется. Как быть?

    Компас можно сохранять в формате фото .

    #13 saper24

    Компас можно сохранять в формате фото .

    #14 NW51

    saper24 , так не надо эти знания хранить только у себя. Я же и говорю, могу и модель сделать, по сборке проконсультируете и получится хороший материал.

    #15 saper24

    Пока вот, груша к мешалке 0.23 куба

    В общем с права на рисунке размеры груши. Этого рисунка в чертеже не будет. По цветам размечены элементы мешалки. Конуса и центр разбиты на двое для экономии металла при раскрое. Дно и кольцо с отверстиями под болты. Кольцо приваривается к груше и через болты крепится к дну. Кому это не нужно, можно заказывать одно дно без отверстий и сразу приварить его к груше. Только центральное отверстие не убирайте, оно для центрации, потом заварить не долго.

    ГрушаМешалки023куба.rar 89,05К 14 скачиваний

    Мангал большой. 750(по факту756)*350*250. С поддувалами и двумя рядами прорезей для позиционирования шампуров по высоте.

    Собирается так. Боковины совмещаются по верхнему срезу(маленькие меж больших), а дно вставляется в них, так что бы оно было ограничено всеми четырьмя боковинами. Второе дно вставляется в низ, заподлицо с длинными боковинами , меж ними.

    Заслонки вставляются меж отверстий боковин и фиксируются двумя прорезанными вдоль, по центру болтами м10, на сварку. Так что бы они свободно вращались. К шляпкам болтов приваривается кому что нравится. Я шайбы большие варил. . Важно поставить большие боковины одинаково друг на против друга по прорезям.

    мангал750в350ш250д.rar 66,53К 66 скачиваний

    Чего кому не ясно, спрашивайте.

    Эти чертежи не из сети, а мои личные, так что при размещении где захочется, желательно (но не обязательно) ссылку на сайт источник, для популяризации оного .

    Сообщение отредактировал saper24: 14 Март 2019 18:28

    Мангал – удобное и полезное кулинарное оборудование для готовки на жару. Это функциональное изобретение позволяет готовить разную пищу, применяя натуральный жар от углей. Несмотря на то, что изначально оно изготавливалось в качестве универсального инструмента для готовки, сегодня мангал – это основа для приготовления мяса и шашлыка. Вокруг него проводятся выезды на дачу и природу, провожая осень, встречая приход весны и отмечая лето. И ниже мы предоставим чертежи мангалов из металла, их фото и видео по технологии изготовления мангалов разных конструкций.

    Содержание материала

    Основа мангала. Вид мангала: обычный, стационарный, разборный. Размеры и чертежи мангалов из металла, фото. Подготовка будущей конструкции. Сварка мангала. Мангалы из металла с навесом. Покраска готового результата.

    Покупка мангала – дорогостоящее приобретение. Простая металлическая конструкция иногда стоит большие суммы, не оправдываясь качеством или его внешним видом. Поэтому намного лучше сделать мангал своими руками, используя чертежи, качественный металл, а также свои навыки.

    Основа мангала

    Мангал – это удобный инструмент приготовления пищи на жару. Он отличается весьма прочной конструкцией, но все ее особенности состоят в нюансах. Именно они позволяют быстро и легко готовить шашлыки и прочие блюда, предоставляя достаточное количество жара для кулинарии.

    Читайте также:  Электрокоптильня своими руками горячего копчения

    Среди основных преимуществ мангала стоит выделить следующие:

    • подходящие размеры;
    • отверстия для воздуха;
    • глубину;
    • выемки для шампуров.

    Несмотря на то, что некоторые из них являются очевидными, все они требуются для качественной готовки. Что касается глубины мангала, то она позволяет набираться достаточному количеству жара и размещению мяса на такой высоте, где оно будет готовиться, но не гореть. Таким образом, Вы сможете положить необходимое количество древесины.

    Отверстия для воздуха – особенно важный нюанс этих конструкций. Ведь именно из-за них мясо, которое приготовлено на мангале, сильно отличается от другого способа готовки на природе. Регулярный приток воздуха позволяет сохранить температуру и жар углей, в полной мере используя весь потенциал.

    Внимание! Еще один нюанс мангала – поддон. Он исключает падение углей через специальные вентиляционные отверстия в дно и способствует частичной регулировке воздуха.

    Для дальнейшего использования конструкции подбор размеров является крайне важным. Ведь готовка происходит на решетке или шампурах, поэтому нужно отталкиваться на ее средние размеры. Мангал должен быть широким, что позволяет разместить всю длину шампура и должен давать необходимое количества жара, допускать размещение больше восьми порций мяса.

    И последний нюанс – изготовление выемок для шампуров. Они позволяют разместить мясо в любой позиции, равномерно обжаривания его с разных сторон. Этот подход отыгрывает большую роль в приготовлении ароматного и сочного шашлыка без пригорания.

    Но эти моменты всегда варьируются в зависимости от типа мангала.

    Определяемся с видом мангала: чертежи, фото

    Сразу стоит сказать, что разновидности таких конструкций многочисленные. Ведь каждый хочет найти оптимальный вариант, где готовить мясо и прочие продукты на жару. Сегодня выделяют следующие типы мангала:

    Обычный мангал имеет квадратную конструкцию. Хотя и имеют большой вес, могут переноситься. Часто он имеет съемные ножки.

    Легкий и небольшой разборный вариант, который Вы сможете возить в автомобиле. Он удобнее и проще, а также подходит для походов в лес.

    Мощный мангал, созданный из металла. В основе могут лежать кирпичные блоки, обеспечивающие высокую надежность. Нередко такие мангалы могут дополняться стальными декорациями.

    Выбор типа мангала очень ответственный при его самостоятельной постройке. Таким образом, Вы сможете определиться с задачами и выбрать лучший вариант. Однако рекомендуется выбирать обычный тип как самый универсальный выбор для дачников.

    Внимание! Мангалы могут иметь разную форму. Отмечают круглые, прямоугольные, загнутые и другие типы, готовка на которых может несколько отличаться.

    Чертежи мангалов из металла: фото разных типов

    Перед тем как сделать соответствующие чертежи и выбрать размеры для будущего мангала, для постройки необходимо выбрать оптимальный вариант, который используется чаще всего. Нужно подбирать соответствующую ширину и высоту конструкции, и подходящую длину ножек. Чертеж обычного мангала предоставляется так:

    Размеры, которые указаны в миллиметрах. На нем хорошо заметно, что общая высота мангала при длине ножек в 70 см и при длине 95 см. При этом глубина мангала будет составлять 25 см, что выступает оптимальным расстоянием от жара до шампуров.

    Ширина мангала – 28 см, что несколько ниже среднего размера шампура. Длина составляет 54 см, нужно для равномерного распределения 9 порций над жаром.

    Верхняя часть конструкции оборудована зазорами для шампуров. Так, можно равномерно распределить мясо и свободно фиксировать его при вращении, обеспечивая равномерную прожарку. Причем расстояние между зазорами должно быть в 6 см. Необходимо оставить место между крайними стенками и зазорами, чтобы мясо не касалось их, а также не пригорало.

    Прекрасная продуваемость – важный нюанс. Здесь он достигается в результате отверстий диаметром 12-15 мм, находящийся на боковых стенках. Отверстия находятся в нижней части листа металла в шахматном порядке. Они не нужны на передних боковых стенках.

    Внимание! Представленная конструкция не подразумевает наличие поддона и отверстий на дне мангала. Это Вы легко исправите, приварив к днищу или ножкам небольшие уголки и выбрав соответствующий лист металла.

    Как выполнить подготовку элементов будущей конструкции?

    В качестве основы для мангала выступают металлические листы. Мы не рекомендуем использовать другие материалы, так как мангал обеспечивает достаточную стойкость конструкции к компактности и жару. Толщина металла должна составлять примерно 2-3 мм. Для работы Вам потребуются:

    • Два листа металла размерами 280х250 мм и 240х250 мм.
    • Один лист металла 540х280 мм.
    • Уголки длиной в 700 мм и четыре металлические трубы.
    • Сварочный аппарат.
    • Дрель.
    • Рулетка.
    • Пила по металлу или болгарка.

    Большинство людей отдают предпочтение другому варианту сборки. Разные листы можно заменить большим металлическим полотном. Сделав надрезы, Вы сможете соединить конструкцию с незначительным количеством сварных швов. Таким образом, она получится более надежной.

    Важно учитывать и дополнительные элементы, если конструкция отличается от приведенной выше. Ее можно дополнить поддоном, ручками для переноски, выемками для ножек и прочими деталями.

    Прежде всего, нужно выполнить предварительную разметку. Отмечаются места сварки и крепежа, создаются специальные зазоры. Для этого применяется пила или болгарка. На этом этапе также создаются воздушные отверстия.

    Читайте также:  Машина для затирки бетона

    Внимание! Часто такую конструкцию изготавливают на арматурных ножках. Они ненадежные, так как конструкция будет шататься даже при незначительных нагрузках. Поэтому лучше заменить их на уголки.

    Как выполнить сварку мангала своими руками

    Сварка – лучшее решения для мангала. Она способна переносить высокие перепады температуры и эффективное крепление болтами. Для этого применяйте сварочный аппарат, независимо от его типа. Затем конструкция поочередно фиксируется, и выполняется приварка по углам.

    Внимание! Для более удобной сварки стоит использовать по бортам металлические уголки. Также они могут увеличить надежность швов, а также существенно утяжелить конструкцию.

    Затем идет приваривание ручек и ножек. Они фиксируются по бортам (уголки) или ко дну конструкции (трубы). Нужно их надежно приварить, так как сам по себе мангал будет довольно тяжелым.

    Внимание! Для фиксации ножек можно использовать не сварочный аппарат, а разборные элементы. Съемные ножки существенно уменьшат габариты мангала при его хранении.

    Металлические мангалы с навесом: чертежи

    Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

    • установка навеса непосредственно на мангал;

    • установка дополнительного навеса, который не относится к мангалу.

    Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

    При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.

    Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

    Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.

    Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

    Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.

    Покраска готового изделия

    Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

    Для покраски применяются специальные составы, к которым предъявляются следующие требования:

    • жаростойкость;
    • устойчивость к перепадам температур;
    • отсутствие вредных испарений.

    Этим требованиям соответствуют такие покрытия:

    • термостойкие краски различного назначения.

    Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

    Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

    Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.
