Виды наконечников для проводов под опрессовку

Использовать многопроволочные гибкие провода и кабели удобно — нет проблем, если надо их изогнуть. Вот только соединять провода из большого количества мягких проволок зачастую неудобно. Решить проблему помогают наконечники для проводов. Какие они бывают и как их ставить — об этом читаем дальше.

Для чего нужны наконечники для проводов

При использовании гибких многожильных или многопроволочных проводов или кабелей сделать соединение непросто. Например, надо вставить многожильный провод в винтовой зажим. Как ни старайся, часть проводков вылазит из-под винта. Удача, если есть прижимная пластина — с ней проще. Но даже если удастся заправить все проводки, под давлением винта со временем некоторые могут обломиться. Даже не так. Они обязательно обломаются. Площадь контакта при этом уменьшится. Ни к чему хорошему это не приведет.

Один из примеров того для чего нужны наконечники на гибкие провода

Электрики старой школы для решения проблемы используют лужение. Провода обрабатываются канифолью и заливаются припоем. Вроде, хороший способ. Все провода «держатся» в кучке, имеют хороший контакт. Но припой имеет низкую температуру плавления, при нагреве он растекается и это может стать причиной повреждения. А греться соединение может сильно. Так что лужение тоже не самый лучший вариант.

Для решения проблемы используют наконечники для проводов. Их делают из хорошо проводящих ток металлов — меди и алюминия, реже — из латуни. Держатся кабельные наконечники за счет силы упругости. Их делают немного больше по размеру чем кабель/провод, а потом обжимают. Процесс называют «оконечивание» или «обжим». Любой гибкий провод с наконечником на конце намного проще соединять. Надо только подобрать тип наконечника. Его подбирают под тип крепежа.

Виды и разновидности

Наконечники для многожильных проводов выпускаются под сечение от 0,5 мм² до 250 мм². По форме контактной части они бывают:

• кольцевые;
• вилочные;
• разъемные;
• штыревые (с разной формой штырей);
• гильзы.

Формы лопатки кабельных наконечников

Под винтовые зажимы провода оконечивают кольцевыми или вилочными наконечниками. Их часто можно увидеть на шнурах, которые подключены к клеммным колодкам бытовой техники: стиральных и посудомоечных машин, электрических духовок, плит, варочных поверхностей. Если заглянуть внутрь оборудования, там могут быть еще и штыревые или разъемные наконечники. Тут важно чтобы форма штыря совпадала с гнездом, так как они бывают очень разнообразными. Только те, которые представлены на фото вверху более-менее стандартные, а, вообще, могут быть разной формы, длины.

По материалам

Кроме формы, отличаются наконечники для проводов могут по металлу, из которого они изготовлены. Существуют:

• алюминиевые;
• медные;
• латунные;
• комбинированные — трубка из алюминия, медная лопатка.

Медные наконечники могут быть из стандартной электротехнической меди, но чаще всего используют луженые изделия, так как они практически не окисляются, что обеспечивает лучший контакт.

Еще несколько видов

Материал наконечника выбирают в зависимости от материала жил. Для меди — медные, для алюминия — алюминиевые. Если надо алюминиевый кабель посадить на медную шину, применяют комбинированные. Они решают проблему химического взаимодействия меди и алюминия. Например, такие наконечники пригодятся если от столба протянут алюминиевый кабель, а подключать его надо к медной шине.

По способу установки

Различают наконечники на провод по способу установки. Они бывают:

• Под опрессовку. Для их установки требуются специальные обжимные клещи или гидравлический пресс (под большие диаметры или объемы работы).
• Под пайку. Используются только медные или луженные медные наконечники. Форма обычно разъемная.
• Под болты. Опознать их можно по внешнему виду — есть отверстие под болт. При установке болт закручивается, зажимая провода. Не слишком удобный способ, так как болт может торчать, что часто мешает.
• Под сварку. Используется в быту нечасто.

Наконечники под обжим самые популярные при разводке электропроводки в домах и квартирах

Есть еще винтовое соединение. Оно применяется с кабелями больших диаметров. Внутренность наконечника имеет форму урезанного конуса — сужается в верхней части. На внутренней поверхности нарезана резьба. Кабель просто ввинчивается внутрь, за счет прилагаемых усилий проводники прижимаются к стенкам, что обеспечивает хороший контакт.

Чаще всего используют обжимные наконечники. Они дают хорошее соединение, просто устанавливаются. Единственный минус — необходимо иметь специальный инструмент — обжимные клещи. Но стоят они не так дорого, а служат годами.

Маркировка и подбор размера

В маркировке наконечников для проводов указывается его тип, как правило, это аббревиатура. Затем стоит диаметр провода, на который он рассчитан, а потом класс гибкости проводов, для которых он предназначен. Если классов гибкости несколько, они перечисляются через запятую.

Наконечники для проводов подбираются по площади поперечного сечения провода. В маркировке обязательно стоит сечение, под которое они подходят. Например, НШВИ 0,5-6. Расшифровывается как Наконечник Штыревой Втулочный Изолированный. Обозначает, что он подходит для проводов сечением 0,5 мм², шестого класса гибкости (самые гибкие с большим числом тонких проводков).

Пример маркировки с указанием размера

Как видите, все просто и теоретически с подбором размера проблем быть не должно. Если знаете сечение, легко выбрать нужный размер. В действительности не все так просто и гладко. Иногда оказывается, что вроде как подходящий по размеру наконечник, оказывается наполовину пуст. Провода все уложены, но остается слишком много пустого места. Есть две возможные причины. Первая — реальное сечение проводника значительно меньше чем заявленное. Такое, к сожалению, часто случается. Второй вариант — слишком широкая гильза, что тоже бывает. В обоих случаях придется экспериментировать. Можно пробовать использовать наконечник меньшего размера. Можно мудрить с установкой. Например, для обжимных кабельных наконечников можно применять сначала плашку «в размер», если видно, что обжим неплотный, ставим на размер меньше и недожимаем. Главное — добиться хорошего контакта, но и не пережать, так как тонкая трубка может треснуть и все придется переделывать.

Для качественной установки надо правильно выбрать длину зачищенного провода

Инструмент для установки

Кабельные наконечники держатся на проводе за счет силы упругости. В трубку заводятся оголенные проводники, обжимаются. Обжим наконечников для проводов происходит при помощи пресс-клещей, которые называют еще кримпер. Часто можно услышать название «обжимник». Пресс-клещи могут быть механическими и пневматическими.

Пресс-клещи КВТ ПКВк-16у (74594). Предназначены для втулочных наконечников НШВ и НШВИ от 0,25 мм² до 16 мм² и НШВИ2 от 0,5 мм² до 6 мм²

В быту однозначно применяют механические, так как пневматика — слишком дорогое удовольствие. Заметим, что выбрать даже механический обжимник непросто. Разброс цен от нескольких сотен рублей до пятнадцати—двадцати тысяч. Понятное дело, что для дома не нужны слишком дорогие модели. В то же время необходимо чтобы они могли обжимать наиболее распространенные диаметры проводников. Поэтому в первую очередь смотрим, с какими сечениями проводов работает инструмент. Обычно градация идет такая: от 0,25 мм² до 6 мм², далее — от 6 мм² до 16 мм². Но можно найти и модели с более широким «захватом» — от 0,5 мм² до 10 мм². Вот этот инструмент для домашнего электрика как находка. Больше чем 10 квадратов провода в домашней проводке используют очень редко.

Два самых распространенных типа клещей для опрессовки наконечников

Механические клещи для обжима втулочных (гильзовых) наконечников популярны двух видов: с пружиной или со сменными плашками. Пружинные, в свою очередь, могут делать обжим в виде четырехугольника или шестигранника. У моделей со съемными плашками их вообще может быть великое множество — под разные типы наконечников. Шестигранные хороши с наконечниками импортного производства, в виде четырехугольника хорошо обжимают отечественные.

Форма плашки выбирается под тип устанавливаемого наконечника

Выбирать пресс-клещи для обжима наконечников надо по размеру проводов, с которыми будете работать. Обычно этот параметр указывается прямо в названии, так как именно он во много определяющий.

Гильзовые наконечники

Один из самых популярных кабельных наконечников — гильза. Чаще их называют гильзовыми, иногда встречается название «втулочные» или «трубчатые». Гильзовые наконечники представляют собой тонкостенную металлическую трубку, часто — тянутую, то есть бесшовную. Но не всегда. Есть гильзы из полосы металла, просто свернутой в виде цилиндра. Стык при этом не запаян. В домашних условиях чаще всего используют гильзовые тонкостенные наконечники из луженой меди типа НШВ или НШВИ. Они легко устанавливаются, обеспечивают хороший контакт.

Гильзовые или втулочные наконечники — это отрезок тонкостенной трубки

Есть гильзовые наконечники для проводов разных видов:

• Без изоляции. Представляет собой только металлическую трубку, иногда имеет раструб с одной стороны. Наиболее распространенный — НШВ.
• С изоляцией. Обычно это юбка из пластика. Самый популярный — НШВИ. Могут быть:

• с круглой юбкой — под кабели и провода круглого сечения;
• с прямоугольной юбкой — под плоские провода.

По количеству обжимаемых проводов:

для одного провода;

для двух проводов (НШВИ2).

Плюсы и минусы разных типов втулочных наконечников на провода

Гильзовые наконечники для проводов отличаются от всех других тем, что держатся за счет того, что металл гильзы обжимают вокруг оголенных проводников. Именно за счет этого обеспечивается хороший контакт. Остальные виды держатся за счет того, что обжимается верхняя часть корпуса. Площадь контакта при этом меньше, но тоже вполне достаточна для надежной работы.

Кабельные наконечники, или оконцеватели, применяются для оконцовки зачищенных жил токопроводящего электрокабеля. Они используются для эффективного и безопасного подключения провода к оборудованию. Наконечник представляет собой металлическую пустотелую гильзу, в которую с одной стороны вставляется электропровод. Ее свободный конец выполнен в виде лопатки, предназначенной для прижима к запитываемому оборудованию или электрощиту. Лопатка может быть выполнена в форме шайбы, пластинки и штекера различных размеров. Производятся также оконцеватели цилиндрической формы для сращивания проводов.

Для чего нужны кабельные наконечники

Применение наконечника существенно улучшает качество соединения токопроводящей жилы с оборудованием, чем обычное наматывание или скрутка.

К преимуществам их использования можно отнести:

• Предотвращение появлению окиси.
• Увеличение площади прилегания.
• Снижение нагрева в точке перехода.
• Возможность многократного подсоединения и отсоединения.
• Снижения сопротивления.

Нужно отметить, что кабельные наконечники имеют различный размер, поэтому необходимо, чтобы внутренний диаметр гильзы соответствовал толщине токопроводящей жилы после снятия изоляции.

Виды наконечников по металлу изготовления

По материалу изготовления наконечники бывают:

• Алюминиевые.
• Медные.
• Комбинированные.

Алюминиевые предназначены для оконцевания проводов с алюминиевой жилой. Применение наконечника с другого металла недопустимо, поскольку такое соединение окисляется, и токопроводящие свойства снижаются.

Медные кабельные наконечники используется для оконцевания проводов с медными жилами. Их стоимость значительно выше, чем алюминиевых, в связи с дороговизной меди. Они также окисляются при контакте с жилами из других металлов, кроме олова.

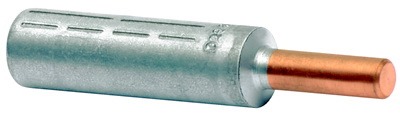

Комбинированные гильзы сочетают в себе элементы из меди и алюминия. Они применяются при необходимости соединения поверхностей из этих металлов. Комбинированная конструкция позволяет избежать окисления. Места прикасания между двумя металлами обработаны оловом, поэтому химическая реакция не происходит. Олово нейтрально к этим металлам, что делает его отличным посредником.

Типы наконечников по способу монтажа

По способу монтажа оконцеватели для кабеля бывают под:

• Опрессовку.
• Зажимные болты.
• Срывные болты.
• Пайку.
• Сварку.

Кабельные наконечники под опрессовку являются самыми быстрыми для монтажа. Достаточно просто вставить зачищенную жилу провода в гильзу и провести обжатие с помощью специального инструмента или на крайний случай плоскогубцами. От силы обжатия зависит надежность соединения. Если провести некачественный монтаж, то при натягивании кабеля существует вероятность его вытягивания с оконцеватели.

Наконечники под зажимные болты имеют в боковой части гильзы отверстия с резьбой для вкручивания болтов. После фиксации очищенной жилы, провода, как в случае с обжимным типом, необходимо лишь затянуть болты. Они плотно прижмут кабель к внутренней поверхности трубки, обеспечив надежное соединение. Чаще всего данный тип применяется в тех случаях, когда необходимо проводить подключение оборудования, которое пребывает в движении. При многократном преломлении провода происходит его перелом, который можно с легкостью устранить. Достаточно отсоединить уже установленный наконечник и прикрутить на оставшейся кабель. Таким образом, снижаются затраты на периодическую покупку нового оконцевателя.

Наконечники под срывные болты представляют практически ту же самую конструкцию, что и под зажимные, но имеют и отличия. Главным образом их особенность заключается в отламывании шляпок болтов при зажиме. Такой наконечник можно зафиксировать один раз, после чего снятие будет невозможным. Данная конструкция имеет преимущество перед обжимными оконцевателями и зажимными болтами. Во-первых, для их использования нет необходимости приобретать специальный инструмент, поскольку вполне можно обойтись обыкновенным рожковым ключом. Шляпки болтов при подтягивании отламываются, поэтому не выступают, что существенно облегчает эксплуатацию. При необходимости можно провести замену срывного болта на обычный. Тогда наконечник станет многоразовым.

Наконечник под пайку имеет короткую гильзу, сквозь которую жила пропускается с выходом возле лопатки. После протягивания кабеля гильза слегка обжимается, а места присоединения покрываются оловом. Поверхность такого наконечника луженая, что облегчает прилипание припоя. Отличительной чертой оконцевателей под пайку является сквозная гильза с продольным разрезом и блестящая луженая поверхность.

Кабельные наконечники под сварку соединяются с жилой при помощи точечной сварки. В отличие от луженых оконцевателей они фиксируются в результате наваривания электрода из того же металла, а не олова. Это обеспечивает более высокую токопроводимость. Данный способ является самым надежным и вызывает минимальное сопротивление проводника. Хотя такие наконечники и лучшие, но они требуют использование специализированного тяжелого оборудования. Таким способом пользуются при прокладке высоковольтных электрических систем на промышленных объектах.

Разновидности соединительных концов наконечников

Кроме способа крепления наконечника к силовому кабелю существует классификация и по форме лопатки, которая непосредственно подключается к оборудованию. Она бывает следующих видов:

Шайба является самой распространенной формой. Она обеспечивает надежное закрепление кабеля не только прижимным болтом, но и фактически самим наконечником. Оторвать такое соединение возможно только путем вытягивания жилы из гильзы. Для полного отключения кабеля от оборудования необходимо полностью выкрутить прижимную гайку и вытащить шайбу оконцевателя.

Пластинчатый тип менее распространенный. Он применяется для установки на нетолстые провода, которые поджимаются винтом. Обычно такое соединение можно встретить в маломощных электрических щитках. К достоинствам такой формы можно отнести возможность быстрого отсоединения без необходимости полного выкручивания винта.

Коннекторный тип относиться к быстросъемным наконечникам. Он фиксируется на выступающей пластине силового щитка. Принцип действия такой системы очень похож на вилку и розетку. При многоразовом использовании пружинная часть коннектора изнашивается, и он прилегает неплотно. Чтобы это исправить, достаточно просто поджать закрученную пластинчатую пружину, что обеспечит более плотный контакт.

Рожковые кабельные наконечники имеют много общего с шайбовым типом, но в отличие от них, для присоединения не нужно полностью выворачивать гайку или болт. Прижать или извлечь такой оконцеватель довольно просто, но при сильной нагрузке он может выскользнуть, поэтому данный тип можно устанавливать только в тех местах, где кабель не подвешивается и не перетягивается.

Штекерный наконечник похож по принципу действия на коннекторный. Его конец представляет собой обычный цилиндрический стержень. Такой тип используется очень редко, поскольку не позволяет добиться надежного соединения, которое не выскользнет, если зацепить кабель.

Герметизация соединения между проводом и наконечником

После подсоединения наконечника остается небольшой зазор между гильзой и изоляцией кабеля. Поскольку на этом участке жила открыта, то это может грозить электрическим ударом при контакте, а также ускорит износ соединения.

Чтобы герметизировать соединение раз и навсегда, рекомендовано применять термоусадочную трубку. Она представляет собой тонкостенный шланг, который при нагревании ужимается, плотно обтягивая провод. В отличие от изоляционной ленты она не разматывается, а главное обеспечивает более надежную защиту. При этом полностью перекрывает доступ воздуха к соединению.

Для того чтобы затянуть термоусадку нудно отрезать трубку требуемой длины, насадить ее на участок соединения с кабелем и прогреть. Это можно сделать любым доступным способом – строительный фен, газовая плита, паяльная лампа, газовая горелка, зажигалка и пр. Главное не создавать перегрева, поскольку может повредиться изоляция на самом кабеле. Стоит учитывать, что термоусадочная трубка имеет ограниченный лимит втягивания. При ее покупке нужно обратить на это внимание. Необходимо, чтобы максимальная граница усадки была ниже, чем диаметр кабеля без изоляции.

Для качественного соединения контактов приборов, оборудования, применяется в электротехнике опрессовка концов кабеля и проводов, которые к ним подключаются, — этот метод дает отличное соединение токопроводящих поверхностей. Для того чтобы использовать опрессовку, нужны наконечники или гильзы, которые имеют разный вид и назначение. Способ опрессовки требует специального инструмента. Рассмотрим, какие есть наконечники и как они опрессовываются.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Инструмент

Опрессовка кабельных наконечников проводится специальным инструментом, который разработан и изготовлен для этих целей. Для опрессовки наконечников инструмент необходим, так как человек простым усилием не может создать нужного усилия для качественной оконцовки кабельной жилы. Какой выбрать инструмент для опрессовки — зависит от того, с каким сечением провода или кабеля проводится работа. Перечислим наиболее применяемый инструмент:

1. Пресс-клещи марки ПК2 или ПК2М — это ручной инструмент, который применяют в оконцевании жил проводов и кабелей сечением до 10 кв.мм.
2. Пресс-клещи марки ПК1 или ПК1М — это усиленный вариант ручных клещей с длинными ручками, ими можно делать оконцовку жил до 50 кв.мм.
3. Клещи гидравлические, ручные, которыми без особых усилий можно оконцевать жилу до 10 кв.мм.
4. Ручной пресс, который используют в промышленном производстве для провода сечением до 240 кв.мм.
5. Гидравлический пресс с электроприводом или ножной педалью, оконцовываются кабеля до 300 кв.мм.

Инструмент для опрессовки:

Гильзы для опрессовки

Не в каждом устройстве или приборе коммутация внешней цепи применяет кабельный наконечник, есть еще оконцовка гильзой, ее выбор проводится по типу подключаемого провода (медь, алюминий). Для кабелей с медными жилами — маркировка гильз ГМЛ, где:

• Г — наименование изделия, гильза;
• М — материал, из которого она выполнена, медная;
• Л — изделие имеет покрытие, луженое.

Для алюминиевых проводов выбирается марка ГАО: гильза алюминиевая закрытого типа. Когда необходимо сделать соединение с переходом алюминия на медь, выбирается изделие, выполненное из сплава. Не допускается применение изделий для медных проводов на алюминиевые жилы, это теплопара, которая будет нагреваться вследствие электрохимической реакции, проходящей в материал этих проводников при соединении.

Специалисты рекомендуют делать специальную смазку для алюминиевых жил проводов — кварцевазелиновую пасту, которая уменьшает протекающий процесс окисления открытых алюминиевых проводов.

Подготовка к опрессовке

Наконечник кабельный просто так не оденешь на жилу, надо выполнить ряд подготовительных действий:

• очистить нужную длину конца провода или кабеля от изоляции — можно применить специальный инструмент, стриппер;
• скручиваем рукой жилы и вводим их со стороны юбки в наконечник;
• предварительно наконечник выбираем по сечению жилы, соблюдая условия свободного и плотного вхождения в гильзу наконечника.

Опрессовка проводов наконечниками выполняется специальным инструментом. На каждом прессе есть маркировка матриц и основной части по типу наконечника или сечению жилы. Сейчас соблюдается цветовой стандарт, по этой причине можно легко совместить сечение и матрицу в нужное положение.

Обжим для наконечников в ручном прессе:

Как обжать провод

В том случае если вы не делали ранее опрессовку жил кабеля, надо потренироваться на ненужных обрезках провода или кабеля. Для получения качественного соединения надо придерживаться выработанных правил:

1. Кабель, вставленный в гильзу (втулку, имеющую развальцовку) наконечника надо удерживать рукой в гнезде.
2. Убедившись, что матрица соответствует выбранному наконечнику, можно начинать сжимать ручки пресса до срабатывания храпового механизма и звукового щелчка.
3. Храповое устройство пресса упрощает процесс сжимания. Механизм не дает разжаться прессу, и когда неудачно сделан обжим провода, его надо разблокировать.
4. Двухконтурный обжим сдавливает изолированную часть наконечника и металлический контакт. В такой матрице есть два гнезда, они разные в размерах, поэтому надо внимательно смотреть, чтоб манжета легла в свое гнездо, а металлический контакт наконечника — в свое.

Двухконтурная матрица для обжима наконечников:

Вывод

Каждому наконечнику должен соответствовать провод, наиболее частая ошибка в опрессовке жил кабеля состоит в несоответствии выбранного наконечника и материала провода, не стоит на провод одевать слишком свободную втулку. Не допускайте применение изделий большого диаметра для оконцовки жил меньшего сечения, это может привести к увеличению переходного сопротивления и нагреву контакта. Нельзя резать гильзу на две части в целях экономии изделий, не пользуйтесь самодельными наконечниками.

Для качественного опрессования жил кабеля надо использовать специальный инструмент, зубило и молоток не смогут сделать необходимое обжатие, дать качественный контакт.
