Удельный вес меди в кабеле

Консультант Технические специалисты

Re: Добрый день. Меня интересует % содержания меди к кабелях ТПП с разным количеством пар — 10, 20, 30, 50, 100, 200, 300, 400 *2 и в диаметром жил 0,32 0,4 0,5. Можете ответить?

Здравствуйте. Расчетное содержание меди в кабелях ТПП:

10х2х0,32 — 15,07 кг/км

20х2х0,32 — 30,14 кг/км

30х2х0,32 — 45,21 кг/км

50х2х0,32 — 75,36 кг/км

100х2х0,32 — 150,73 кг/км

200х2х0,32 — 301,46 кг/км

300х2х0,32 — 452,20 кг/км

400х2х0,32 — 602,93 кг/км

10х2х0,4 — 23,55 кг/км

20х2х0,4 — 47,1 кг/км

30х2х0,4 — 70,65 кг/км

50х2х0,4 — 117,76 кг/км

100х2х0,4 — 235,52 кг/км

200х2х0,4 — 471,04 кг/км

300х2х0,4 — 706,56 кг/км

400х2х0,4 — 942,08 кг/км

10х2х0,5 — 36,8 кг/км

20х2х0,5 — 73,6 кг/км

30х2х0,5 — 110,4 кг/км

50х2х0,5 — 184 кг/км

100х2х0,5 — 368 кг/км

200х2х0,5 — 736 кг/км

300х2х0,5 — 1104 кг/км

400х2х0,5 — 1472 кг/км

Re: Добрый день. Меня интересует % содержания меди к кабелях ТПП с разным количеством пар — 10, 20, 30, 50, 100, 200, 300, 400 *2 и в диаметром жил 0,32 0,4 0,5. Можете ответить?

Здраствуйте меня интересует %содержания меди в кабелях тг 10*2*0,5 100*2*0.5 600*2*0.5

Консультант Технические специалисты

Re: Добрый день. Меня интересует % содержания меди к кабелях ТПП с разным количеством пар — 10, 20, 30, 50, 100, 200, 300, 400 *2 и в диаметром жил 0,32 0,4 0,5. Можете ответить?

Здравствуйте. Процентное содержание меди в кабеле:
ТГ 10х2х0,5 8,75%
ТГ 100х2х0,5 23,5%
ТГ 600х2х0,5 31,72%

Оставляя отзыв о работе технического специалиста в социальных сетях, вы помогаете делать нашу работу еще лучше.

Пример рассчетов

Если у кабеля есть оболочка (свинцовая либо алюминиевая) — то по нижеприведенной формуле можно рассчитать её вес в 1 погонном метре кабеля:

m (грамм) = p х 3,14 × 100 (см) х (R 2 (см) — r 2 (см))

p — плотность металла (свинец — 11,3; алюминий — 2,9)
R — внешний радиус оболочки (см)
r — внутренний радиус оболочки (см)

Пример 1:Кабель ААШв 4×120. Четыре алюминиевые жилы сечением 120 кв. мм.
4 × 0,324 г = 1,296 кг в 1 пог. м
и алюминиевая оболочка 2,9 × 3,14 × 100 х (2 2 — 1,85 2 ) = 526 г.

Пример 2:Кабель МКСБ 4×4 × 1,2. Четыре медные четверки диаметром 1,2 мм.
4 × 4 х 0,010 = 0,160 кг в 1 пог. м
и свинцовая оболочка 11,3 × 3,14 × 100 х (1,3 2 — 1,18 2 ) = 1056 г.

плотность меди = 8,9

плотность алюминия = 2,7

Например: Вес меди в 1 км кабеля ВВГ 3х1,5 = 3*1,5*8,9 = 40,05 кг в 1км.

добавлено 24.12.2013 в 23:08

надо на плотность меди умножать?

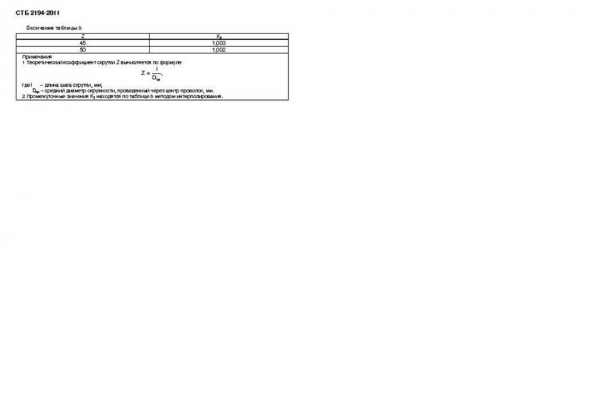

С коэффициентами непорядок))) Здесь только укрутка жил, но два раза. И где это Вы такую цифру взяли 1,002??

добавлено 25.12.2013 в 14:06

Нивелированы в случае минусового допуска. В случае плюсового — будет увеличение.

добавлено 25.12.2013 в 17:20

по идеи еще должен быть коэффициент учитывающий укрутку четверок в кабель К2=1,020

добавлено 25.12.2013 в 17:30
