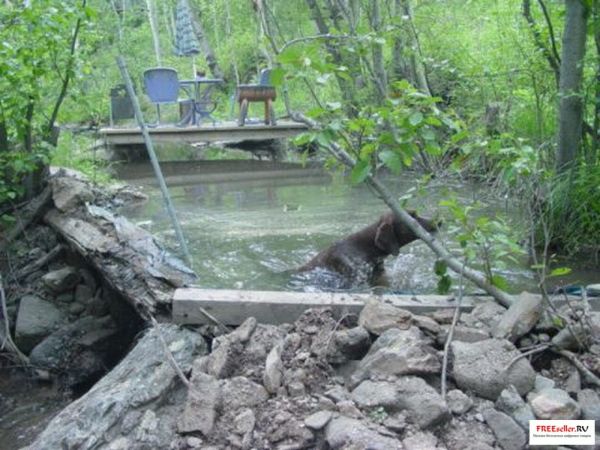

Самодельная гидроэлектростанция (ГЭС) на водяном может быть установлена в небольшом пруду, (пруд служит в качестве плотины) либо пруд или река в которой стекает небольшой поток воды, например ключ или родник.
Именно на этом месте Мы попытаемся сделать нашу новую гидроэлектростанцию. Ранее на этом пруду уже были предприняты попытки создания самодельной ГЭС из беличьего колеса с ременной передачей на генератор (она кстати показана на фото в конце статьи), который давал ток около 1Ампера, этого было достаточно для питания нескольких лампочек и радиоприемника в нашем маленьком охотничьем домиком. Данная электростанция успешно проработала более 2-х лет, и мы решили создать на месте этой мини плотины более мощный вариант аналогичный вариант гидроэлектростанции.
Для изготовления мини плотинной ГЭС на м понадобится:
– обрезки листового металла и уголки;
– Диски для колеса (использовались от корпуса вышедшего из строя генератора фирмы Onan);
– Генератор (его сделали из двух дисков диаметром 11 дюймов от дисковых тормозов Доджа);
– Ведущий вал и подшипники – вроде бы тоже от Доджа, мы не помним точно, так сняли их своими руками с какой-то другой самоделки;
– медная проволока сечением примерно 15 мм;
– немного фанеры;
– магниты;
– полистироловая смола для заливки ротора и статора.
Процесс изготовления

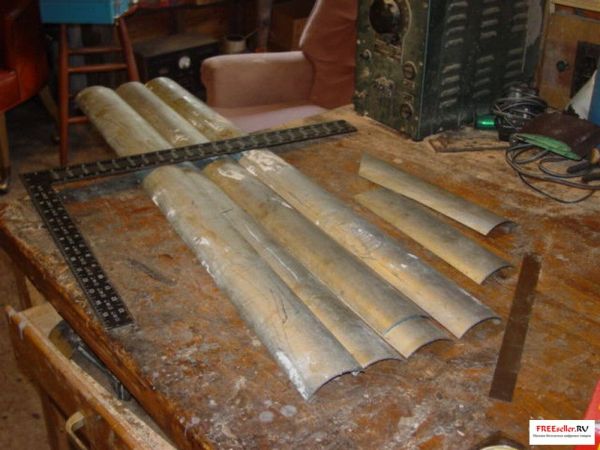

Лопасти ведущего колеса делаем из разрезанной на 4 части 4-х дюймовой стальной трубы.
Мы сделали шаблон, который помог заложить из отверстия, Боковые поверхности колеса – диски диаметром 12 дюймов.
Делаем шаблон, с помощью которого размечаем отверстия для ступиц (5 штук), а также позицию угол лопастей. В таком колесе, если посмотреть сбоку, вода бьет сверху, примерно в районе 10 часов, проходит через середину колеса и выходит внизу, на 5 часах, так что вода бьет по колесу два раза. Мы пересмотрели большое число фотографий и попытались смоделировать ширину и угол лопастей. На фото сверху – разметка для краев лопастей и отверстия для крепления колеса к генератору. В колесе 16 лопастей.

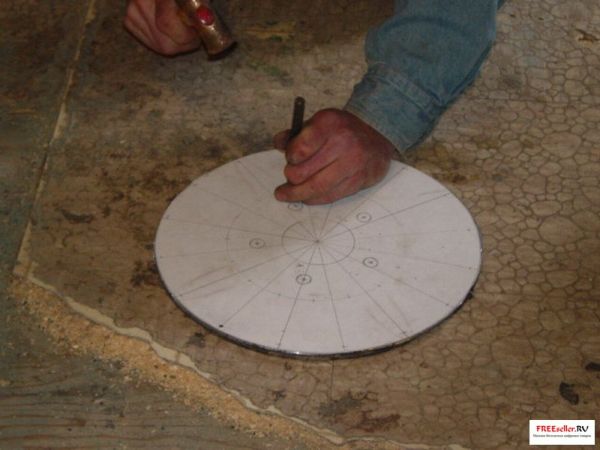

Шаблон приклеили к одному из дисков – будущей боковой поверхности колеса, оба диска мы зажали вместе. На фото выше – сверление маленьких отверстий для позиционирования лопастей.

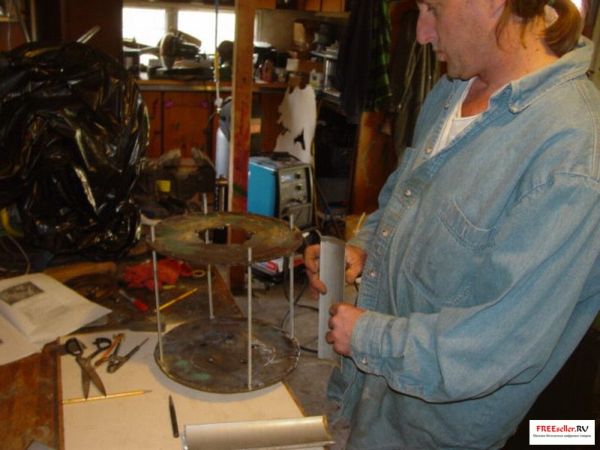

Делаем зазор между дисками в 10 дюймов, используя шпильки со сплошной резьбой, и максимально аккуратно выравниваем их перед установкой лопастей.

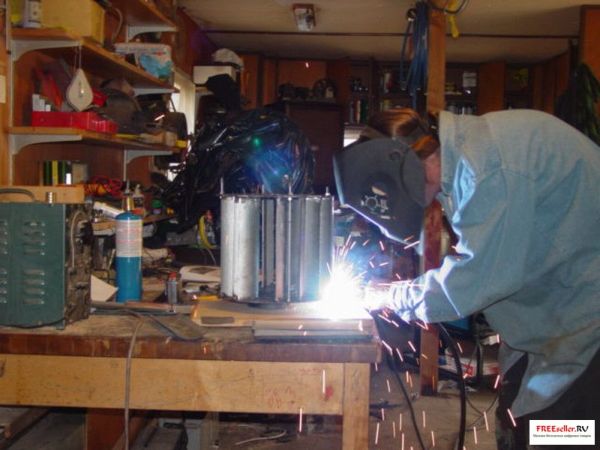

Процесс сварки колеса показан на фото выше. Очень важно, чтобы лопасти сделаны из оцинкованной стальной трубы. Перед сваркой необходимо зачистить цинк с краев лопастей, так как при сварке гальванизированный металл выделяет токсичный газ, чего мы стараемся избежать.

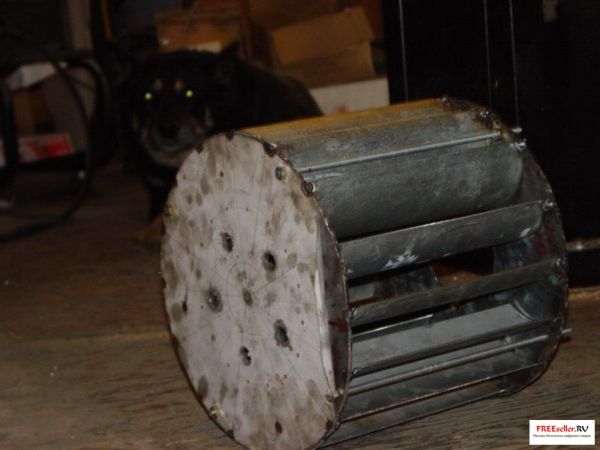

Готовое колесо нашей будущей гэс, без генератора. На, другой стороне колеса (противоположной генератору) в боковом диске есть отверстие в 4 дюйма диаметром – для удобства прикручивания к генератору, а также для очистки, чтобы засунуть руку и вынуть палки и прочий мусор, который может занести внутрь вода.

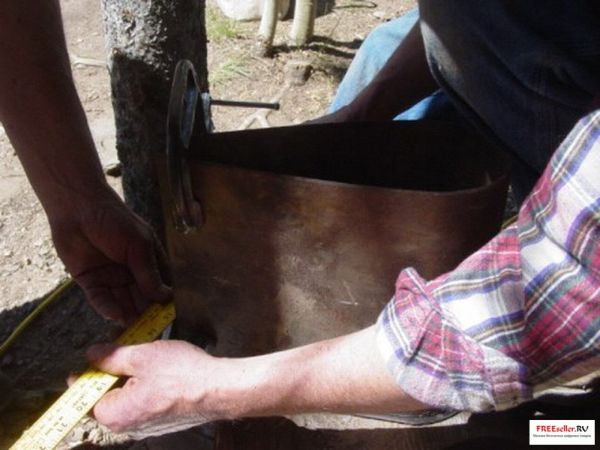

Сопло имеет такую же ширину (10 дюймов), что и колесо, и около 1 дюйма высоты с того конца, где выходит вода. Площадь сопла чуть меньше, чем 4-х дюймовая труба, на которую сопло насажено. На фото сверху – мы гнем металлический лист своими руками для сопла.
Насаживаем колесо на ось, наша ГЭС практически готова, осталось только сделать и установить генератор. Вся конструкция подвижная. Мы можем двигать сопло вперед, назад, вверх, вниз. Колесо и генератор могут двигаться вперед и назад.
Изготовление генератора для нашей ГЭС.>

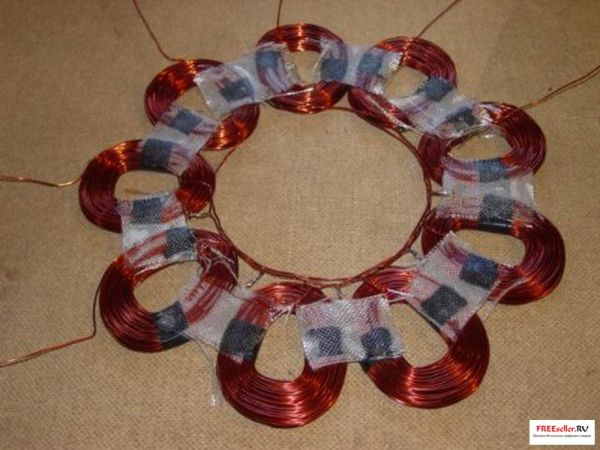

Делаем обмотку статора и подготавливаем для заливки. Обмотка состоит из 9 катушек, каждая катушка состоит из 125 витков медной проволоки сечением 1,5 мм. Каждая фаза состоит из 3-х последовательно соединенных катушек, мы вывели наружу 6 концов, так что можем сделать соединение как звездой, так и треугольником.

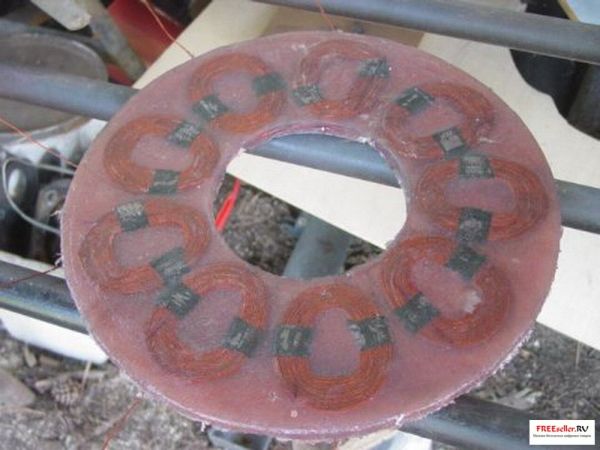

А это статор – после заливки. (Для его заливки используем полиэстеровую смолу) Его диаметр 14 дюймов (35.5 см) , толщина 0,5 дюйма 1,3 см.

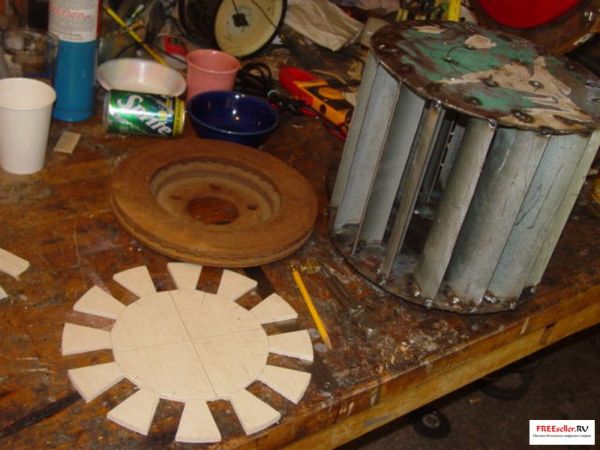

Делаем шаблон из фанеры – для разметки под магниты.
На фото – шаблон и один из тормозных дисков (будущий ротор).

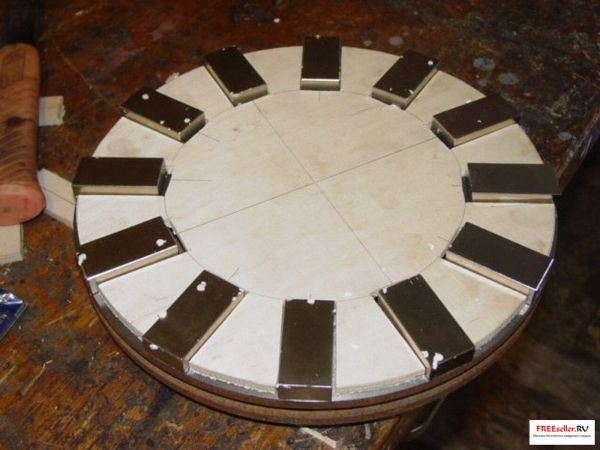

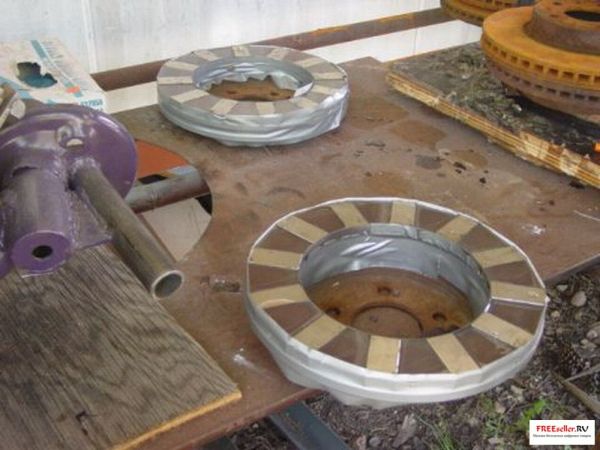

Расставляем по подготовленному шаблону 12 магнитов размером 2,5 х 5 см, толщиной 1,3 см.
Заливаем ротор полиэстеровой смолой, и когда смола засохнет ротор будет готов к работе.

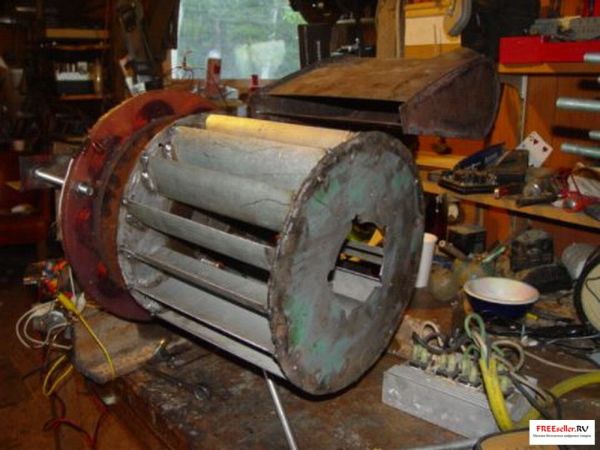

Вот так выглядит наша почти законченная гидроэлектростанция в сборе с генератором.

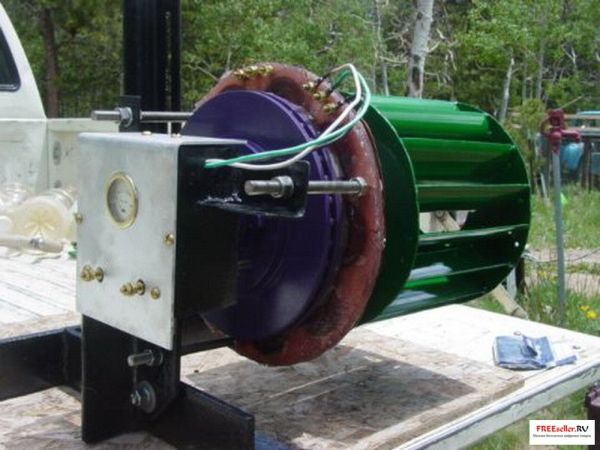

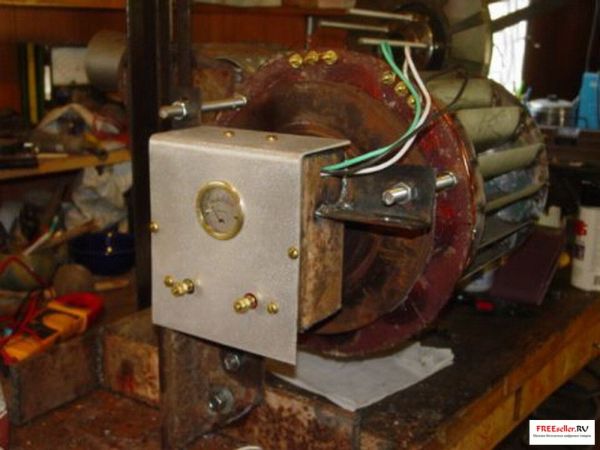

Фото с другой стороны. Под алюминиевой крышкой – два мостовых выпрямителя из 3-х фазного переменного тока в постоянный. Шкала амперметра – до 6А. В этом состоянии, когда воздушный зазор между магнитными роторами уменьшен до предела, машина выдает 12,5 вольт при 38 об/мин.
В заднем магнитном роторе, есть 3 настроечных винта для регулирования воздушного зазора, для того, чтобы генератор мог вращаться быстрее по необходимости, в надежде найти оптимум.
На досуге, участие в создании ГЭС принимало 17 человек.

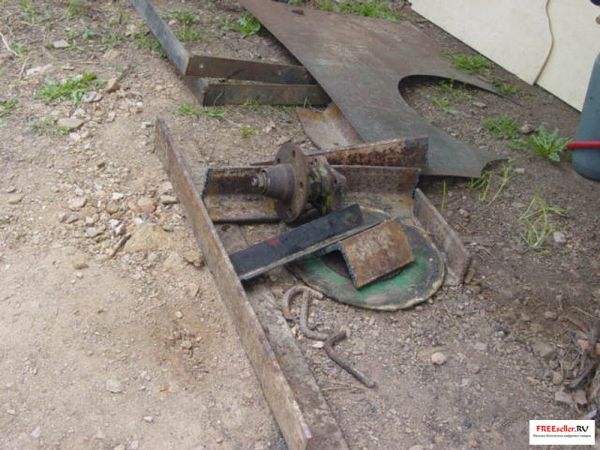

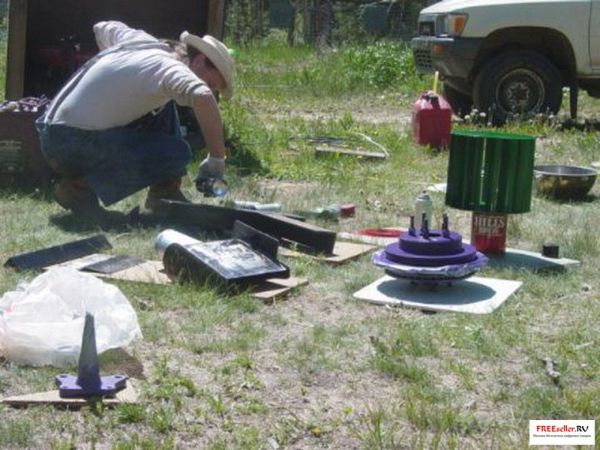

Приступаем к изготовлению крепежных элементов, для этого сначала очищаем с листового металла и уголков всю ржавчину, грунтуем и красим, это конечно не обязательно, но так красивее, да и вид товарный будет.

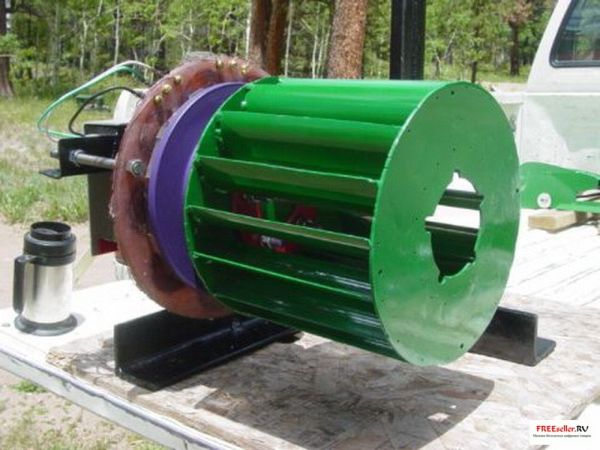

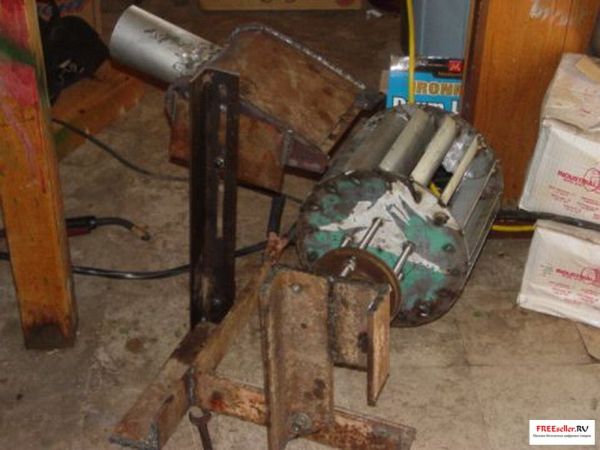

Наш генератор с водяным колесом готов, осталось только установить его !
Было бы неплохо соорудить экран от брызг для генератора, который вращался бы вместе с колесом, но мы так и не нашли подходящего материала. Поэтому решили сделать это потом, если ГЭС заработает.
Еще фото генератора с водяным колесом. Сопло еще не установлено, оно сзади в кузове и мы скоро его поставим.

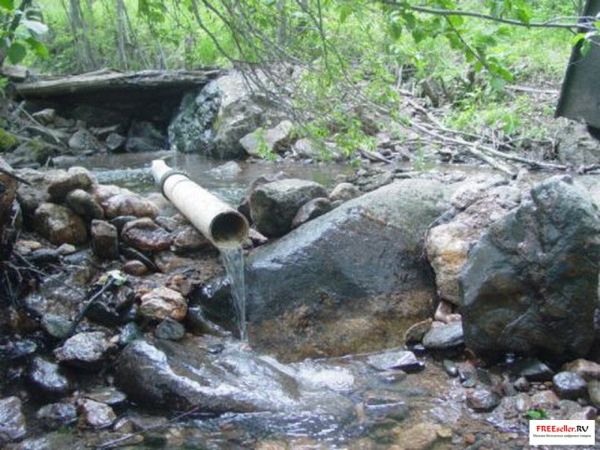

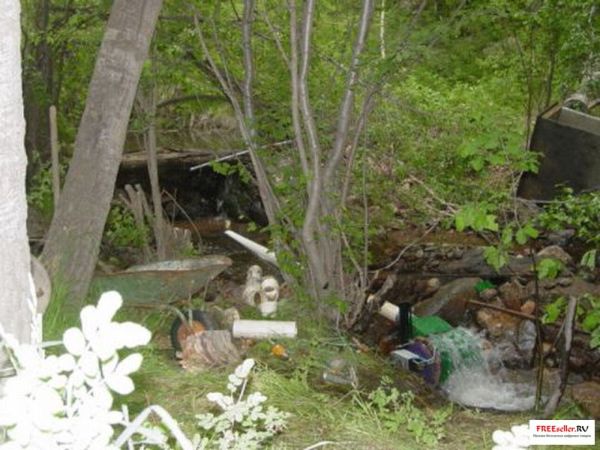

На фото – место где мы хотим ее поставить. 4-х дюймовая труба выходит снизу запруды, перепад около 3-х футов. Мы забираем только небольшую часть водяного потока.

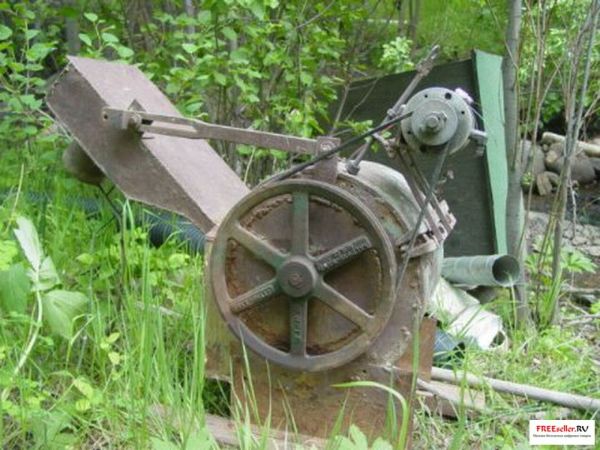

Эта наша старая микро-ГЭС, проработавшая 2 года, включая зимы. Ее хватало на 1 Ампер (12 Ватт) или около того. Это беличье колесо, с ременной передачей на движок от компьютерного стримера фирмы Ametek. Натяжение ремня критично для успешной работы, его надо часто настраивать. Мы надеемся, что соорудили нечто лучше этого.

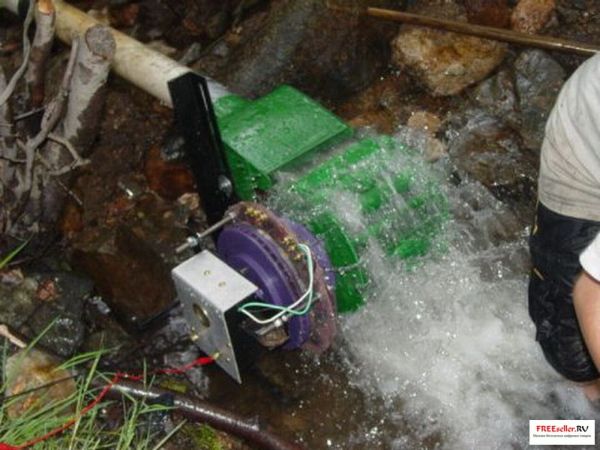

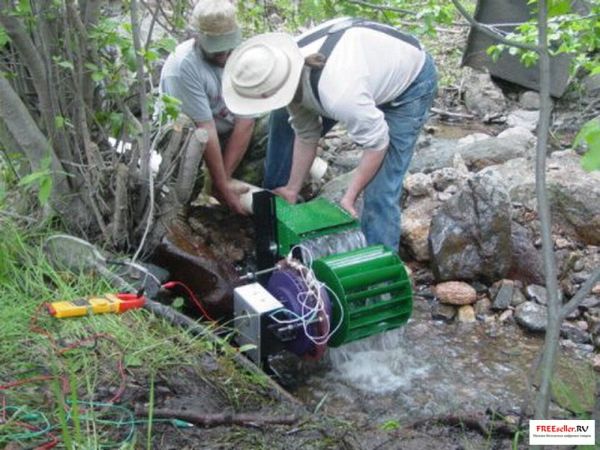

Вот и наша ГЭС на месте, производим ее настройку. Наконец, мы приходим к теоретически предсказанным параметрам: лучший результат получается, когда вода входит на 10 часов колесного диска, и выходит в районе 5 часов.
Заработало! Выход около 2 Ампер (1,9 если быть точным). Увеличить ток не удается. Настройки производить нелегко – каждое передвижение колеса требует соответствующего передвижения сопла, и наоборот. Еще мы можем изменять воздушный зазор и менять соединение со звезды на треугольник. Результат явно лучше у звезды – мощность выше, чем у треугольника при тех же оборотах. В итоге мы остановились на звезде, с зазором 1,25 дюйма (довольно много).
Машинку можно сделать чуть дешевле, если использовать менее мощные магниты и меньший воздушный зазор… или она может выдавать больше тока с теми же магнитами, меньшим зазором и катушками с большим количеством витков. Когда-нибудь мы этим займемся. А пока – колесо выдает 160 об/мин на холостом ходу, 110 об/мин под нагрузкой, производя 1,9 А х 12В.
Удовольствия мы получили море, было очень весело, да и мини-ГЭС неплохо работает. Нам все-таки нужен экран на генератор – в речке полно магнетитового песка! Каждые несколько часов приходится очищать магнитные роторы от песчаных нарастаний. Надо или ставить экран, или приделать пару мощных магнитов на входе в трубу.
