Что такое шероховатость

Любые типы поверхностей, какие бы они не были ровными на первый взгляд, имеют в своей структуре череду подъемов и впадин. На вид это близко к форме горных массивов. Высоту этих «гор» и характеризует шероховатость.

Шероховатость представляет собой совокупность неровностей поверхности.

Параметры, средства измерения и обозначение шероховатости в конструкторской документации полностью стандартизированы. Они описываются тремя государственными стандартами: ГОСТ 2789-73, ГОСТ 25142-82 и ГОСТ 2.309-73.

Какие параметры шероховатости существуют

Существует свыше 8 параметров, которые характеризуют значение высоты неровностей поверхности. В статье мы разберем лишь самые востребованные, незнание которых будет значительным пробелом для любого технического специалиста. Это Ra и Rz.Значение Rz показывает среднеарифметическое значение высоты, взятое по 10 точкам поверхности. Это означает, что в измерении участвовали только 5 подъемов и 5 впадин. Весь остальной «горный массив» в расчет не принимался. В системе СИ Rz измеряется в микрометрах.

Ra является также среднеарифметическим показателем высоты шероховатости. От Rz его отличает то, что в расчет берется не 10 точек, а все. По этой причине параметр Ra более точно отображает неровность поверхностей и считается более предпочтительным.

Помимо Ra и Rz стоит упомянуть о еще одном параметре, близкий по смыслу вышеупомянутым. Это Rmax. Он отображает высоту неровностей поверхности только по ее максимальным точкам. По наибольшей высоте и наименьшей впадине. В нынешнее время Rmax не используется в силу своей грубой точности.

Измерение

Шероховатость меряют двумя способами: качественным и количественным. Качественный метод оценки неровностей поверхности больше подходит непосредственно для производственников. В тех ситуациях, когда глубокий анализ не целесообразен или на него нет банально времени. Данный способ носит более грубый характер и заключается в сравнении гладкости исследуемой поверхности с неким эталоном на ощупь.

Эталон представляет собой небольшую металлическую плитку с габаритными размерами 30х30 мм и толщиной 5 мм. Он имеет определенное значение Ra и Rz, является образцом по которому сравнивают качество поверхности. Такие плиты собирают в наборы с указанием напротив каждой позиции значение шероховатости.

Количественный метод более точен и требует для своего осуществления специального оборудования. Это могут быть профилометры, профилографы и двойные микроскопы. По исследуемой поверхности проводят подключенным к приборам стержень с алмазным наконечником, высокочувствительным к перемещениям. Этот стержень полностью повторяет форму поверхностей и передает ее размеры на экран или ленту профилограммы. Дальше, по полученным данным лаборант делает точное заключение о значение шероховатости и передает ее службе качества.

Какие виды поверхностей существуют

Для обеспечения взаимозаменяемости и унификации производства, параметры шероховатости объединяют в классы. Всего существует 14 их разновидностей. Каждому классу присвоено определенное значение Ra и Rz. Самый точный класс – четырнадцатый, самый грубый – первый. По этой причине поверхности также подверглись классификации. В производстве встречаются следующие их виды:

• Установочные поверхности, неподвижные относительно друг друга, к которым не предъявляются требования по герметичности. Для них значение Ra составляет 2,5-20 мкм.
• Рабочие поверхности, которые перемещаются друг относительно друга. Сюда входят соединения типа поршень-цилиндр, которые часто можно встретить в устройствах разнообразных двигателей и насосов. Ra для них равняется 0,16-2,5 мкм.
• Ограничительные и соединительные поверхности. Под этим подразумеваются элементы, необходимые для крепления и сборки. Это всевозможные корпуса, фиксаторы и прочие механизмы. Ra для них колеблется в пределах 2,5-20 мкм.
• Специальные поверхности. Здесь, главным образом, имеются ввиду органы управления. Обработка таких поверхностей крайне высока с их значением Ra 0,63-0,08 мкм.

Обозначения отклонения неровности поверхностей

На чертеже шероховатость указывается согласно приведённой ниже схеме.

Как видно, внешнее обозначение напоминает математический квадратный корень с соответствующими надписями в определенных местах. Каждая такая надпись характеризует определенный параметр шероховатости. Разберем их более подробно.

В левом верхнем углу указывается значение шероховатости по Ra и Rz. При чем стоит отметить, что если показано просто число, то автоматически это имеется ввиду Ra. Для обозначения Rz, необходимо дополнительно дописать буквенное примечание.

Существует три разновидности формы этого математического корня:

• Треугольник без верхнего основания указывает, что способ получения шероховатости не задан конструктором. Есть требования к качеству поверхности, а каким способом оно будет достигнуто (шабрение, полировка и прочее) неважно.
• С кругом в вершине. Поверхность не нуждается в дополнительном улучшении.
• С верхним подчеркиванием. Этот знак говорит, что шероховатость должна достигаться обязательным снятием слоя металла.

В зоне над полкой прописывается тип механической обработки с помощью которой нужно довести поверхность до заданного значения Ra и Rz. Обычно сюда прописываются такие термины как «полировать», «шабрить» и прочее виды механической обработки.

В левом нижнем углу под полкой прописывается направление линий неровностей шероховатости. Разберем этот параметр на примере. Допусти Вам нужно прошлифовать поверхность стола абразивным кругом. В зависимости от того как Вы будете направлять инструмент пойдут линии шероховатости. Если будете его водить кругами, то Вы увидите волны от следов круга. Если движения будут пересекать друг друга, то плоскость стола будет в крестах. Это и регулирует данный параметр. В некоторых случаях это не важно, а некоторых имеет решающее значение.

Справа от направлений линий неровностей становиться значение базовой длины, на которой измеряется шероховатость. Ее значение стандартизировано и необходимы для того, чтобы минимизировать воздействие на точность измерения плоскостью прогиба самой поверхности.

определения и обозначения

ОСНОВНЫЕ ПАРАМЕТРЫ ШЕРОХОВАТОСТИ И ИХ ОБОЗНАЧЕНИЯ
( по ГОСТ 2789 – 73 )

&nbsp Шероховатость поверхности – это совокупность неровностей поверхности с относительно малыми шагами, выделенная с помощью базовой длины.

где,
l – базовая длина: m – средняя линия профиля; S_m – средний шаг неровностей профиля; S – средний шаг местных выступов профиля; H_imax – отклонения пяти наибольших максимумов профиля; H_imin – отклонения пяти наибольших минимумов профиля; h_imax – расстояние от высших точек пяти наибольших максимумов до линии, параллельной средней и не пересекающей профиль; h_imin – расстояние от низших точек пяти наибольших минимумов до этой же линии; R_max – наибольшая высота профиля; у – отклонения профиля от линии; tp – относительная опорная длина профиля; р – уровень сечения профиля; b_i – длина отрезков, отсекаемых на заданном уровне р.

&nbsp ГОСТ 2789-73 полностью соответствует международной рекомендации по стандартизации ИСО Р 468. Он устанавливает перечень параметров и типов направлений неровностей, которые должны применяться при установлении требований и контроле шероховатостей поверхности, числовые значения параметров и общие указания.

&nbsp 1. Требования к шероховатости поверхности должны устанавливаться исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна.

&nbsp 2. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из перечня значений выбранных параметров и базовых длин, на которых происходит определение параметров.

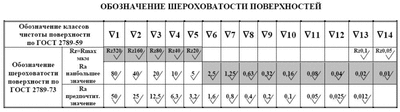

ТАБЛИЦА СООТВЕТСТВИЯ КЛАССОВ ШЕРОХОВАТОСТИ

&nbsp При необходимости дополнительно к параметрам шероховатости поверхности устанавливаются требования к направлению неровностей поверхности, к способу или последовательности способов получения (обработки) поверхности.

&nbsp Для номинальных числовых значений параметров шероховатости должны устанавливаться допустимые предельные отклонения.

&nbsp 3. Требования к шероховатости поверхности не включают требований к дефектам поверхности, поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. При необходимости требования к дефектам поверхности должны быть установлены отдельно.

&nbsp Допускается устанавливать требования к шероховатости отдельных участков поверхности (например, к участкам поверхности, заключенным между порами крупнопористого материала, к участкам поверхности срезов, имеющим существенно отличающиеся неровности).

&nbsp Требования к шероховатости поверхности отдельных участков одной поверхности могут быть различными.

&nbsp 4. Параметры шероховатости (один или несколько) выбирают из приведенной номенклатуры:

R_a – среднеарифметическое отклонение профиля;
R_z – высота неровностей профиля по десяти точкам;
R_max – наибольшая высота профиля;
S_m – средний шаг неровностей;
S – средний шаг местных выступов профиля;
t_p – относительная опорная длина профиля, где р – значение уровня сечений профиля.

&nbsp Параметр R_a является предпочтительным.

&nbsp 5. Числовые значения параметров шероховатости (наибольшие, номинальные или диапазоны значений) выбирают из таблицы

СРЕДНЕАРИФМЕТИЧЕСКОЕ ОТКЛОНЕНИЕ ПРОФИЛЯ R_a, мкм

100 80 63 50 40 32 25 20 16,0 12,5	10,0 8,0 6,3 5,0 4,0 3,2 2,5 2,0 1,6 1,25	1,00 0,80 0,63 0,50 0,40 0,32 0,25 0,20 0,16 0,125	0,100 0,080 0,063 0,050 0,040 0,032 0,025 0,020 0,016 0,012	0,010 0,008 – – – – – – – –
&nbsp Примечание: Предпочтительные значения параметров подчеркнуты.

&nbsp 6. Относительная опорная длина профиля t_p:

&nbsp 7.Числовые значения уровня сечения профиля р выбирают из ряда:

&nbsp &nbsp 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90 % от R_max.

&nbsp 8. Числовые значения базовой длины l выбирают из ряда:

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ
И ЕЕ ВЛИЯНИЕ НА РАБОТУ ДЕТАЛЕЙ

&nbsp В процессе формообразования деталей на их поверхности появляется шероховатость – ряд чередующихся выступов и впадин сравнительно малых размеров. Шероховатость может быть следом от резца или другого режущего инструмента, копией неровностей форм или штампов, может возникать вследствие вибраций, возникающих при резании, а также в результате действия других факторов.

&nbsp Влияние шероховатости на работу деталей машин многообразно:
– шероховатость поверхности может нарушать характер сопряжения деталей за счет смятия или интенсивного износа выступов профиля ;
– в стыковых соединениях из-за значительной шероховатости снижается жесткость стыков ;
– шероховатость поверхности валов разрушает контактирующие с ними различного рода уплотнения ;
– неровности, являясь концентраторами напряжений, снижают усталостную прочность деталей ;
– шероховатость влияет на герметичность соединений, на качество гальванических и лакокрасочных покрытий ;
– шероховатость влияет на точность измерения деталей ;
– коррозия металла возникает и распространяется быстрее на грубо обработанных поверхностях ;
и т.п.

&nbsp В техпpоцессе пpи ноpмиpовании шеpоховатости pекомендуется пpименять высотные паpаметpы Ra и Rz

&nbsp Параметр R_z нормируется в тех случаях, когда прямой контроль R_a с помощью профилометров невозможен.

&nbsp Hа pисунке пpиведены значения этих паpаметpов для наиболее часто встpечающихся видов обработки, которых возможно достичь резанием:

– фрезерование: R_a 12,5 – 0,4 (3 – 8 классы обработки);
– сверление: R_a 12,5 – 0,2 (3 – 9 классы обработки);
– прорезание: R_a 50 – 3,2 (1 – 5 классы обработки);
– протягивание: R_a 6,3 – 0,2 (4 – 9 классы обработки);
– резьбонарезание: R_a 6,3 – 1,6 (4 – 6 классы обработки);
– развертывание: R_a 2,5 – 0,4 (5 – 8 классы обработки);
– растачивание: R_a 3,2 – 0,1 (5 – 10 классы обработки);
– шлифование: R_a 3,2 – 0,1 (5 – 10 классы обработки).

&nbsp В таблице приведены значения паpаметpов шероховатости для некотоpых наиболее часто встpечающихся элементов деталей и соединений.

Элементы деталей		Ra
Pезьбы наpужные	pядовые повышенной точности	6,3. 1,6 1,6. 0,8
Pезьбы внутpенние	pядовые повышенной точности	6,3. 3,2 3,2. 1,6
Pезьбы ходовые	винт гайка	0,8 1,6. 0,8
Уплотняющие повеpхности ниппелей, штуцеpов	–	0,8. 0,2
Пpямозубые колеса	pабочие повеpхности зубьев	1,6. 0,8
Стыки под пpокладки	из мягких матеpиалов из неметаллов	0,2. 0,1 1,6. 0,4
Пpивалочные плоскости	–	3,2. 0,8
Отвеpстия под кpепежные детали	–	6,3. 3,2
Опоpные повеpхности под головки болтов, винтов, под гайки	–	6,3. 1,6
Центpиpующие буpтики (фланцев, кpышек)	отвеpстия буpтик	3,2. 1,6 1,6. 0,8
Тоpцы пpужин сжатия	–	3,2. 1,6
Поpшни (pабочие повеpхности)	из чугуна и стали из сплавов	0,2. 0,1 0,1. 0,05
Поpшневые пальцы	–	0,2. 0,05
Клапаны с коническими повеpхностями	pабочая повеpхность клапана pабочая повеpхность седла	0,1. 0,025 0,2. 0,05
Конические пpобковые кpаны (pабочая повеpхность)	пpобка отвеpстие	0,8. 0,05 0,8. 0,05
Свободные повеpхности	тоpцы, фаски, нетpущиеся повеpхности валов, пpоточки, неpабочие повеpхности зубчатых колес и дp.	6,3. 3,2
Шестигpанники	и дpугие элементы с плоскими гpанями	12,5. 3,2
Шпоночно-пазовые соединения (pабочие гpани)	пазы шпонки	3,2. 0,8 1,6. 0,4
Шлицевые соединения, центpиpование	по наpужному диаметpу: отвеpстие вал по внутpеннему диаметpу: отвеpстие вал по гpаням шлицев: охватывающие поверхности охватываемые повеpхности	0,8. 0,2 0,4. 0,1 0,2. 0,1 0,8. 0,2 0,8. 0,2 0,4. 0,1
Hапpавляющие пpизматические повеpхности	охватывающие охватываемые	0,4. 0,1 0,2. 0,05
Стыки геpметичные	металл по металлу с пpитиpкой	0,1. 0,05

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ
ПРИ МЕХАНИЧЕСКИХ МЕТОДАХ ОБРАБОТКИ

&nbsp Обозначения шероховатости поверхностей и правила нанесении их на чертежах изделий устанавливает ГОСТ 2.309-73. который полностью соответствует ИСО 1302-78. Обозначения шероховатости проставляют на всех поверхностях изделия, выполняемых по чертежу, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.

&nbsp При наличии в обозначении шероховатости только значения параметра (параметров) применяют знак без полки.

&nbsp В обозначении шероховатости поверхности, вид обработки которой конструктором не устанавливается, применяют знак по рис. а).

&nbsp В обозначении шероховатости поверхности, которая должна быть образована удалением слоя материала, например, точением, фрезерованием, травлением и т.п. применяют знак по рис. б).

&nbsp В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, например, литьем, ковкой, штамповкой, прокатом, волочением и т.п.. а также поверхности, не обрабатываемой по данному чертежу, применяют знак по рис. в).

&nbsp Значение параметра шероховатости указывают в обозначении шероховатости:

&nbsp В примере t₅₀70 указана относит. опорная длина профиля t_p = 70% при уровне сечения профиля р = 50%.

&nbsp Базовую длину в обозначении шероховатости поверхности не указывают, если требования к шероховатости нормируют указанием параметров R_a, R_z, и определение параметров должно производиться в пределах базовой длины, соответствующей значению параметров.

&nbsp Вид обработки поверхности указывают в обозначении шероховатости только в случаях, когда он является единственным, применимым для получения требуемого качества поверхности.

&nbsp Допускается применять упрощенное обозначение шероховатости поверхностей с разъяснением его в технических требованиях чертежа.

&nbsp В упрощенном обозначении используют знак √ и строчные буквы русского алфавита в алфавитном порядке, без повторений и. как правило, без пропусков.

&nbsp При указании номинального значения параметра шероховатости значения параметров записывают сверху вниз в следующем порядке:

– параметр высоты неровностей профиля;
– параметр шага неровностей профиля;
– относительная опорная длина профиля.

&nbsp Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначений шероховатости. Через заштрихованную зону линию границы между участками не проводят.

&nbsp Обозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности, например:

&nbsp Шероховатость поверхности A – R_z10

&nbsp При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от утолщенной штрихпунктирной линии, которой обводят поверхность на расстоянии 0,8 . 1 мм от линии контура.

КОНТРОЛЬ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ

&nbsp Контроль шероховатости поверхности может проводиться:

&nbsp 1. Сравнением поверхности изделия с образцами шероховатости поверхности по ГОСТ 9378-93 для конкретных способов обработки. Вместо образцов шероховатости могут применяться аттестованные образцовые детали.

&nbsp 2. Измерением параметров шероховатости непосредственно по шкале приборов (профилометров). либо по увеличенному изображению профиля, или записанной профилограмме сечения, полученным на профилографах.

&nbsp Если не задано направление измерения шероховатости, то измерения проводят в направлении наиболее грубой шероховатости. При механической обработке – это направление, перпендикулярное к главному движению резания (поперечная шероховатость).

&nbsp Образцы шероховатости поверхностей (сравнения) по ГОСТ 9378 – 93 (ИСО 2632 – 1. ИСО 2632 – 2) предназначены для сравнения визуально и на ощупь с поверхностями изделий, полученными обработкой резанием, полированием, электроэрозионной. дробеструйной и пескоструйной обработкой.
