Как разобрать утюг редмонд

Несмотря на кажущуюся простоту утюга, разобрать его не всем хозяевам под силу. Все дело в многочисленных крепежных элементах, спрятанных под декоративную отделку. Чтобы ничего не сломать при разборке утюга, необходимо проявить спокойствие и догадливость. Полностью разобрав утюг, становится возможным устранить многие простые неполадки.
Рассмотрим последовательность разборки современного утюга на примере модели VES 1616. Утюг должен быть холодный и без воды.

В торцевой части утюга имеется "хитрый" винт, для отворачивания которого потребуется плоская отвертка с прорезью посередине. Такую прорезь можно сделать в обычной отвертке надфилем или болгаркой.

Следующие шурупы спрятаны под кнопками подачи воды. Кнопки легко снимаются, если надавить на них в передней части. Задняя часть кнопки поднимается, и ее можно вынуть их корпуса утюга.

Теперь необходимо отвернуть верхние два шурупа и снять верхний элемент.

Далее выкручиваем еще 3 винта и демонтируем рычажок, регулирующий подачу воды.

Теперь снимаем заднюю крышку, где уже вывернут "хитрый" винт, и откручиваем 2 шурупа в верхней части утюга.

Поддев отверткой верхнюю часть ручки, располовиниваем ее.

Далее поддеваем регулятор нагрева и демонтируем регулятор и нижнюю часть ручки.

Теперь видны 3 винта, которые крепят "аквакорпус" к платформе. Выкручиваем их, отсоединяем трубочку, по которой вода подается к "подошве" и снимаем корпус для содержания воды.

Осталось выкрутить еще 3 винта и выполнить последний демонтаж элемента.

Теперь при помощи пылесоса с узкой насадкой, очищаем все от накопившейся пыли.

Уже после этого некоторые неполадки утюга устраняются. А далее, вооружившись тестером, можно "прозвонить" нагревательный элемент, проводку, провести визуальный осмотр и т.д.
Все крепежные элементы и мелкие детали утюга удобно класть в коробочку.

Сборка утюга производится не спеша в обратной последовательности.

Ранее порталом ВашТехник разбирали электрочайник Saturn — не понравился. Однако про утюг иного мнения. Также собран Гуандун; через 15 сек после включения прикоснуться нельзя. Керамическая подошва снабжена 19 отверстиями выхода пара по периметру, действительно (соответствует заверениям обзоров) превосходно царапается. Что ожидать от прибора, стоящего 200-300 рублей? Имеется функция разбрызгивания. Режим работы с паром возможен только при высокой температуре подошвы. Ниже много фото, смотрите-любуйтесь. Ремонт утюга своими руками решили рассмотреть, руководствуясь очевидной причиной: сеть рунета лишена стоящего описания процесса. Общие фразы, снимки, не блещущие наглядностью. Сегодня по плану самостоятельный ремонт утюгов.

Утюг Saturn из Китая

Считается, Сатурн покровительствует субботе. Любые начинания из рук вон плохо идут, получаются уродливым, некрасивым. Сатурн внешним видом удался, функция самоочистки работает плохо. Забегая вперед, скажем: внутри из бачка в камеру нагрева ведет отверстие, прикрываемое трехходовым ниппелем. Функция самоочистки соответствует верхнему положению, проток жидкости максимальный. Практически неработоспособно. Приведем руководство по проведению процедуры:

Выставить нагрев регулятором максимальный.

Регулятор на нуле

Вода, пар из дырочек политься отказались, после разборки оказалось: 6 из 19 отверстий фэйковые. Другого слова не приходит на ум. Выполнены в одном стиле, площадью бойлера перекрываются только передние 13. Фото подошвы прилагается, можно рассмотреть нужное.

Встала задача понять, почему именно не работает режим самоочистки. Является ли неисправностью. Начинаем разбирать утюг!

Разборка утюга Saturn ST – CC0211

Начнем с винта задней стенки, ничем не прикрытым. Трудности начнутся дальше. Немало зная о разборке утюгов, догадывались: скрыты неизвестным местом еще крепления. Винты находятся под кнопками, крышкой залива воды, регулятором мощности. В этом случае правильным вариантом оказался первый. Выяснить удалось, сломав одну кнопку. Хорошо видно на фото: у каждой клавиши пара зубцов, скользящих в прорехах корпуса, одновременно служа ограничителями. Достаточно поддеть задний зуб отверткой, извлекая кнопку, если заранее не знаешь… Будто специально пластиковые клавиши отлиты ломкими, существуют сорта более эластичные. Полагаем, намеренно; пытаясь предотвратить неквалифицированное вмешательство. В результате одна кнопка (парового удара) пришла в негодность, будем клеить Титаном, финальный расклад дел читателям придется предугадать.

Итак, сняв две кнопки, обнаружим очередной винт, полагается открутить. Трудности не закончились, панель ручки и задней стенки дополнительно крепится тремя шипами (см. фото) на носике. Как правильно вести разборку, подсказать не можем! В конце концов, крышка демонтирована. Дальше просто:

• Бак с помпами и регулятором подачи пара удерживается тремя винтами. Один в носовой, два в хвостовой части. Снимите аккуратно регулятор температуры подошвы, вытянув. Удерживается тремя шипами, на D-образном пазу. Обратите внимание, на маленькую стальную скобу, обеспечивающую фиксацию регулятора, и щелчки при переключении (см. фото).
• Бак стягивается, одновременно размыкается тракт помпы парового удара. Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.

Бак и помпы утюга Saturn ST – CC0211

Бак, помпы парового утюга Saturn ST – CC0211 хотелось рассмотреть подробнее. Во-первых, посмотрите кольцевой регулятор подачи пара. Отвечает за высоту поднятия бронзового штока, оканчивающегося ниппелем. Через него вода достигает герметичного бачка подошвы, превращаясь в пар. Кольцо пластиковое, зря. По мере эксплуатации деталь начнёт изнашиваться. Следовательно, постепенно бак начнет травить воду. Заметим:

• Нет защиты против протечки воды из узла (помпы, шток ниппеля) в заднюю часть ручки, выходящую на электрическую часть.

В утюге заземление, провод прикручен к алюминиевой части подошвы, отлитой единым целым с бачком. Здесь идет питание завальцованного внутрь нагревательного элемента. Соединено клеммами, не защищены от попадания влаги. Следовательно, если утюг забыть заземлить, в электрическую часть попадет влага, возможен смертельный исход пользователя утюга. Подключайте прибор правильно во избежание неприятных последствий.

Каждая помпа снабжена поршнем, возможно извлечь параллельно возвратной пружине. Помпа разбрызгивателя не отличается от помпы парового удара. Нажимать обе нужно резко, иначе вместо струйки в направлении прямо по курсу получаются потеки, попадающие на одежду. Помпа разбрызгивателя соединена с соплом носика, помпа парового удара соединена с вертикальной стальной трубкой, уходящей в герметичный бачок подошвы утюга.

Электрическая часть утюга Saturn ST – CC0211

Параллельно нагревательному элементу включена лампочка индикации. От напряжения питания отделены термореле с регулятором. Когда вращается ручка температуры подошвы, винт отклоняет упругую пластину вверх-вниз. Контакт, укрепленный здесь, расположен над биметаллической пластиной, привинченной к герметичному бачку подошвы. Тонкой регулировкой положения винта достигается правильная температура. Степень изгиба биметаллической пластины определена нагревов. Реле переключается легким щелчком, полагаем (не проверяли), могут быть небольшие магниты, слегка задерживающие срабатывание, делающие ход более резким. Часто делается в аналогичного принципа действия пускозащитных реле холодильников.

Заметьте, рядом с регулятором температуры виден мешок. Внутри расположен термопредохранитель, прикрученный винтом за скобу к герметичному бачку подошвы. Элемент электрической схемы не припаян, посажен на зажимную клемму, как нагреватель, считается крупным недостатком прибора. Случайно зацепив деталь, легко нарушить работоспособность устройства в целом.

Выводы по ремонту утюга Saturn ST – CC0211

Из сказанного заключим: неработоспособность системы самоочистки стала следствием плохой продуманности конструкции. Проверка установила: ниппель движется правильно, в крайнем положении рычага регулировки пара достигает верхнего положения. Следовательно, проблема вызвана двумя причинами:

1. Забой выходных отверстий герметичного бака подошвы утюга.
2. Плохая настройка ниппеля.

Просто решили избегать трогать прибор, оставить как есть по причинам:

1. Утюг великолепно отрабатывает режимы, исключая самоочистку.
2. Функцию самоочистки можно заменить кипячением подошвы прибора раствором уксуса, не менее результативно (скорее – более).

Раз прибор работает за 300 рублей, желать большего бессмысленно. Периодичность самоочистки не указывается, считаем ремонт утюга своими руками законченным. Клавишу будем чинить, когда появится клей. Читателей приятно удивит подробно раскрытое устройства утюга.

Большинство приборов конструируется согласно схеме. Обзор поможет выполнить ремонт утюгов Тефаль, ремонт утюгов Ровента, ремонт утюгов с парогенератором, прочие текущие работы. Из заметки понятны главные виды неисправностей, как устранить:

1. Не горит сигнализатор. Обрыв в цепи питания или перегорел термопредохранитель.
2. Сигнализатор не отключается, хотя утюг достаточно долго греется. Неисправно реле регулятора температуры.
3. Из-под утюга капает вода. Нарушена герметичность одной из помп. Необходимо срочно выключить прибор и освоить ремонт паровых утюгов.
4. Нет пара. Неисправен ниппель, колесико регулятора или забились ходы водяного, либо испарительного баков.
5. Утюг не греет. Если индикатор включения светится, сгорел нагревательный элемент. Однозначный вывод, потому что лампа присоединена параллельно.
6. Нет струи разбрызгивателя. Забилось отверстие сопла, или нарушена герметизация левой помпы.
7. Нет парового удара, режим парообразования работает. Нарушена герметизация правой помпы.

Считаем, теперь возникший на горизонте ремонт утюга Tefal не заставит читателей упасть в обморок. Из прочитанного понятно: самыми ответственными шагами считаются сборка и разборка утюга. Ремонт несложный. В доказательство помещаем крупную фотографию стыка правой помпы и шланга парового удара. Попробуйте собрать на досуге!

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность.
Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания.

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого.
Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга.
Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные "узелки" на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно "звонить" шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой "секрет". Но разве "нашего" домашнего умельца это остановит. Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну – внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Термостат, регулирующий температуру нагревания подошвы утюга

На этом фото хорошо видно как устроен термостат утюга. Биметаллическая пластина, нагреваясь, выгибается вверх и контакты выключателя размыкаются.

Сломаться здесь особо нечему и уж тем более нечего ремонтировать. Правда, в старых моделях утюгом металлические контакты постоянно прогорали, и приходилось их чисть надфилем. В зависимости от ситуации контакты либо залипали (спаивались) и утюг работал постоянно, либо наоборот выгорали так, что не было чем образовывать контакт.
Но у современных утюгов нагрев подошвы проходит очень быстро, что уменьшает износ контактов, да и металл для них используется намного прочнее.

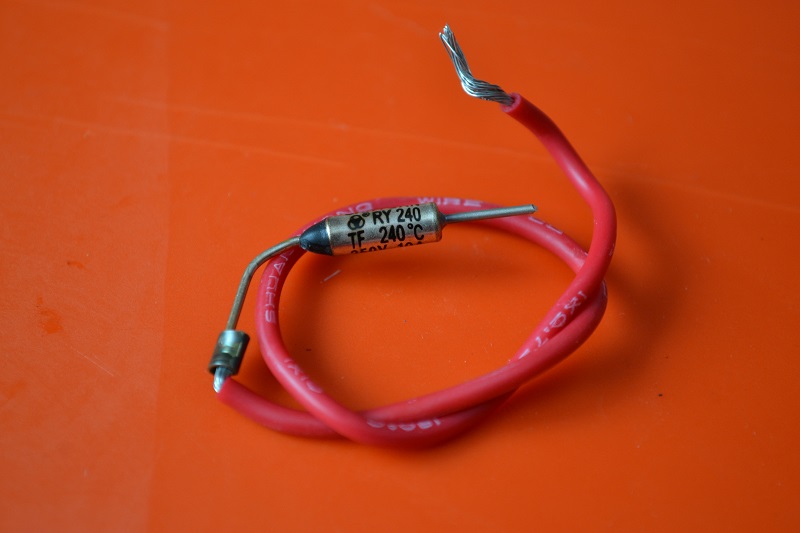

Предохранитель аварийного отключения утюга

Если вы посмотрите на верхнее фото, то на первом плане увидите кембрик (изоляционную трубку), в котором и находится одна из главных защит от перегрева утюга – предохранитель аварийного отключения.

Опять же, если он сломается, то вряд ли сможете обойтись без сервисного центра или мастерской по ремонту утюгов.

Так что причин для того чтобы разбирать утюг своими руками нет, кроме одной – замены сетевого шнура. А для этого не нужно разбирать утюг полностью, а всего лишь снять его торцевую крышку.

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.
