Что значит циклонный фильтр у пылесоса

Первыми воздухоочистителями, использующими принцип центробежной силы, принято считать аппараты, выпущенные американскими фирмами Regina и Filter Queen ещё в 30-х годах прошлого столетия. Однако началом тотальной популярности подобной продукции является 1986 – год, когда была налажена массовая продажа циклонных пылесосов. С тех пор каждая крупная компания по производству домашней техники для уборки выпускает свою линию моделей, оснащённых инерционным пылеуловителем.

Чем же обусловлена такая популярность циклонных пылесосов, как они работают и в чём их преимущество перед другими фильтрами?

Принцип работы циклонного пылесоса

В корпус циклонного пылесоса помещены две колбы, в которые всасывается запылённый воздух извне. Движение потока происходит по спирали, причём скорость при этом развивается близкая к предельной. Вследствие возникнувшей центробежной (инерционной) силы мелкодисперсные частицы выносятся из потока и оседают в съёмном контейнере-пылесборнике конической формы, из которого впоследствии легко удалить весь мусор.

Большинство современных циклонных пылесосов оснащены двумя фильтрационными преградами. Одна из них обычно представлена в виде пластиковой сетки с мелкими ячейками – она удерживает более крупные пылинки. А вторая – НЕРА фильтр с высокой степенью поглощения, рассчитана на улавливание микрочастиц и аллергенов. Таким образом удаётся задержать до 97% загрязнений.

Отличия циклонных пылесосов от других моделей

Причиной того, что английский изобретатель Джеймс Дайсон принял решение разработать собственную модель пылесоса, послужили недостатки, которыми обладали существующие на тот момент воздухоочистители со сменными мешками для сбора пыли:

  • во-первых, при заполнении пылесборника хотя бы на треть, в них падала мощность всасывания, из-за чего результат уборки получался менее эффективным;
  • во-вторых, за «мешковыми» пылесосами просто неудобно ухаживать – из них приходится каждый раз энергично вытряхивать мусор, из-за чего часть его попадает обратно в окружающую среду.

В циклонных пылесосах подобные нюансы отсутствуют. Их конструкция проста, надёжна, сила всасывания стабильна и ухаживать за такими приборами намного проще.

Достоинства и недостатки

Несмотря на новаторский подход к способу улавливания загрязнений и целый ряд преимуществ перед другими моделями, изделия с циклонным типом фильтрации имеют как ряд достоинств, так и некоторые недостатки.

+ Плюсы циклонных пылесосов

  1. не падает сила всасывания;
  2. более простое и гигиеничное обслуживание;
  3. не требуется постоянная замена расходников в виде мешков для пыли;
  4. компактные размеры;
  5. более долгий срок эксплуатации.

– Минусы циклонных пылесосов

  1. большее потребление электроэнергии;
  2. шум при работе – обусловлен создающейся в циклонах турбулентностью;
  3. более высокая стоимость по сравнению с другими агрегатами.

Теперь вы знаете, что такое циклонный фильтр для пылесоса, в чём его преимущества и недостатки. Выбирая подходящую под ваши запросы модель отдавайте предпочтение проверенным производителям, продукция которых хорошо зарекомендовала себя на рынке домашних бытовых приборов. В этом случае вы можете быть уверены, что потратили деньги не напрасно, и приобрели надёжного и долговечного «помощника» по дому.

На смену классическим моделям пылесосов с пылесборником пришли бытовые приборы с циклонным фильтром, которые работают по принципу центробежной силы и собирают частички пыли в специально предназначенном для этого контейнере.

Так что же такое циклонный фильтр для пылесоса? В чем его преимущества и существуют ли недостатки? Все особенности и правила эксплуатации бытового прибора для уборки рассмотрены в статье.

Что такое циклонный фильтр

Пылесос с таким фильтром представляет собой два отдельных рабочих блока в одном корпусе:

  • Первый блок — это защищённый кожухом двигатель. Он обеспечивает пылесос потоками воздуха (в которые, увы, попадает и собранный мусор)
  • Второй блок — это зона фильтрации, основой которой и является циклонный фильтр. Внешне он представляет из себя контейнер. Через него проходят потоки загрязнённого воздуха. Благодаря особой конструкции, здесь появляется мощный вихрь, распределяющий мусор.
  • Внешний циклон отвечает за поверхностную очистку (к примеру — тяжёлые компоненты).
  • Внутренний циклон удерживает более мелкие частицы.

К сожалению, такая система фильтрации не справляется с болезнетворными бактериями, клещами и аллергенами. По этой причине, большинство циклонных пылесосов оснащено дополнительными фильтрами. (Для наглядности — фильтр-губка, размещаемый на выходе из контейнера)

Преимущества и недостатки

Плюсы:

  • Главный плюс таких пылесосов — это, без сомнения, цена. Стоимость циклонного пылесоса всегда баснословно низкая, что даёт им огромное преимущество перед другими моделями.
  • Размер имеет значение и в этом можно убедиться, купив такой пылесос. Приборы маленькие, аккуратные, легко прячутся под столы или в дальний уголок шкафа.
  • Лёгкость в эксплуатации. В отличие от большинства современных пылесосов, циклонные не имеют сложных инструкций, большого количества дополнительных функций или гор специальных насадок. Уборку таким пылесосом можно смело доверить даже ребёнку.
  • Пылесосы с циклонным фильтром отлично подходят для сухой уборки в любых местах. Ковролин, кафель, деревянные напольные покрытия — разницы нет никакой, прибор справится со своей задачей.

Как отстирать ручку с белой рубашки? Посмотрите подборку эффективных способов.

О том, как повесить картину на стену без гвоздей при помощи подручных средств прочтите по этому адресу.

Читайте также:  Как определить сечение кабеля по диаметру таблица

Минусы:

  • Основной недостаток пылесоса с цикличным фильтром — это маленькое количество функций. Он идеально подходит для сухой уборки и ни для чего более.
  • При заполнении пылесборника мощность пылесоса падает и приходится менять контейнер. Из этого вытекает ещё один огромный минус, преимущественно для аллергиков — учитывая особенности конструкции цикличного пылесоса, вы обязательно надышитесь пылью, пока будете очищать пылесборник.
  • Есть ещё один минус, критичный для домов, где есть домашние животные (сфинксы не в счёт) или обладатели длинных волос. Прибор плохо собирает шерсть.

Как выбрать: рекомендации

Лучший совет очень прост — выбирайте, ориентируясь на особенности вашего жилья и технические характеристики

К примеру: нормальная мощность циклонного пылесоса равна 300-350 Вт. Не следует забывать, что перед тем, как брать мощный пылесос, следует оценить состояние проводки. Также пылесос со слишком большой силой тяги может с лёгкостью повредить покрытия в доме.

Неплохим преимуществом можно назвать пульт дистанционного управления или переключатель на ручке. Подобные тонкости позволят избежать неприятностей в попытке изменить силу всасывания.

Перед покупкой немаловажно учитывать такие важные мелочи, как уровень шума, дизайн или вес аппарата.

Циклонный Фильтр / Фильтр Циклон – это инерционный уловитель (воздухоочиститель), в котором разделение загрязненного воздуха на мусор и очищенный воздух происходит под действием центробежной силы, возникающей при вращении загрязненного воздуха в корпусе фильтра циклон особой конфигурации и размеров.

Для создания «воздушного потока», к верхнему патрубку циклонного фильтра подсоединяют бытовой пылесос, строительный (промышленный) пылесос (пр. Bosch, Karcher, Makita, Интерскол и др.) или радиальный вентилятор от сружкоотсоса (Jet, Энкор Корвет и др.).

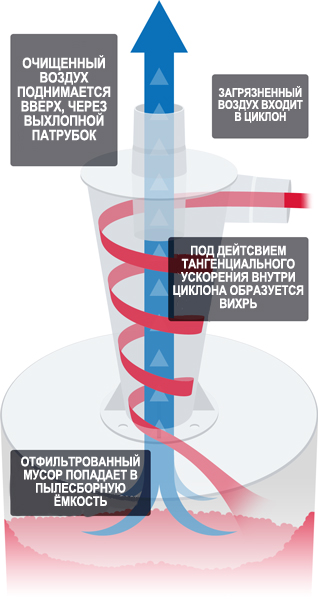

Воздух, перемешанный с частицами мусора (еще его называют "поток"), поступает во входное отверстие бокового патрубка циклонного фильтра (боковой патрубок циклона часто называют "тангенциальным"). Внутри циклонного фильтра воздух с частицами мусора приобретает вращательное движение по нисходящей спирали и движется вниз по направлению к пылесборной емкости. Во время такого винтообразного движения потока внутри корпуса циклона одновременно происходят два очень важных процесса:

  • За счет центробежной силы, возникающей при любом круговом движении, большая часть мусора начинает прижиматься к стенкам фильтра Циклон. Чем выше плотность и размер (фракция) частиц мусора, тем они быстрее и гарантированнее достигнут стенок циклона. Легкие и мелкие частицы мусора движутся по направлению к стенкам циклона медленнее и не все, и не всегда успевают до них долететь.
  • Воздух, который имеет значительно меньшую плотность, чем мусор, начинает стягивается к центру циклона.

После того, как завихренный поток прошел нижнее (пылевыпускное) отверстие циклона и попал в пылесборную емкость, он меняет свое направление движения на противоположное и одновременно резко теряет свою скорость. В следствии такой резкой потери скорости, большая часть мусора, находящегося в потоке, выпадает из него в пылесборную емкость (где и накапливается), а очищенный воздух с незначительным остаточным количеством мусора начинает винтообразное движение снизу в верх по направлению к вертикальному патрубку циклона.

ДЛЯ ЧЕГО ИСПОЛЬЗУЮТ ФИЛЬТР ЦИКЛОН?

Циклонный Фильтр / Фильтр Циклон — это незаменимое устройство для всех, кто занимается обработкой металла, пластика, древесины и других материалов. С фильтром Циклон у вас всегда будет чистый воздух, не загрязненный пылесос, который прослужит гораздо дольше. Также, пропадет потребность постоянно покупать и заменять мешки-пылесборники и другие комплектующие для пылесоса, т.к. циклон направляет весь мусор в емкость, которую очень легко опустошить и вернуться обратно к работе.

Фильтры "Циклон" имеют следующие назначения: предварительная фильтрация мусора или материалов пылесосом мусора разных фракций (пыль, опилки, стружка) разной плотности (бетонная пыль от штробления, песок,дерево, пластик, металл, бетон, песок, сверления, резка плитки, шлифовка стен и потолка), а также данный фильтр используют в промышленности для очистки газов от взвешенных частиц.

Фактически фильтр циклон является, в индустрии материалообработки, самым рациональным, по простоте конструкции, инженерным решением и самым оптимальным, с экономической точки зрения, решением по критерию цена-эффективность. По эффективности фильтрации мусора фильтр циклон находится на границе классов фильтрации между фильтрами тонкой очистки и HEPA-фильтрами, имея между тем внутреннее сопротивление в разы меньшее, чем любой другой фильтр из любого материала. Фильтр циклон – это практически труднозасоряемый и безотказный в использовании фильтр, который прослужит не один год.

Как показывает практика, эффективность работы циклона зависит от целого ряда факторов, большинство из которых непредсказуемы и слабо управляемы. Качество фильтрации циклона может резко измениться при незначительном, на первый взгляд, изменении какого-либо внешнего фактора, например, увеличения влажности воздуха или падения атмосферного давления в столярном цехе. Установить достаточно точную эффективность циклона можно только практическим путем в лабораторных условиях. Однако, статистические данные многих исследований показали, что степень очистки циклонов усреднено может достигать:

Читайте также:  Китайское зарядное устройство для автомобильного аккумулятора

для мусора с условным диаметром свыше 50 микрон – до 99.5% для мусора с условным диаметром от 50 до 20 микрон – до 97.0 % для мусора с условным диаметром от 20 до 10 микрон – до 95.0 % для мусора с условным диаметром от 10 до 5 микрон – до 90.0 %

Наряду с эффективностью фильтр циклона его немаловажной характеристикой циклона является пропускная способность. Следует отметить, что эффективность и пропускная способность обратно пропорциональны для циклонов, то есть с увеличением пропускной способности эффективность фильтрации уменьшается.

Таким образом, основное назначение применения циклонного фильтра – в разы снизить концентрацию мусора в потоке, который после циклона поступит в пылесос или в радиальный вентилятор. В результате такого применения до пылесоса (радиального вентилятора) долетает несопоставимо меньшее количество мусора, по сравнению с тем, как если бы мусор поступал в пылесос (радиальный вентилятор) напрямую.

Как следствие такого применения, имеется несколько значительных преимуществ при использовании циклонного фильтра:

  1. турбины пылесоса или двигателя радиального вентилятора обеспечивается практически без нагрузки. Снижение физической нагрузки на турбину или радиальный вентилятор происходит за счет того, что при использовании циклонного фильтра до турбины (рабочего колеса радиального вентилятора) долетает несравненно меньшее количество мусора. Двигателю легче работать, меньшее количество особо мелкой пыли может осесть на лопастях. Осаждение пыли на лопастях двигателя является прямой причиной типичной поломки любого двигателя – осаждение приводит к дисбалансу, который в свою очередь приводит к перегреву и разрушению опорных подшипников ротора.
  2. При использовании циклонного фильтра ресурс двигателя увеличивается в несколько раз
  3. Менять мешки и складчатые фильтры в пылесосе, как минимум, в 20 раз реже, плюс – см. предыдущий пункт

ГДЕ ИСПОЛЬЗУЮТ ЦИКЛОННЫЙ ФИЛЬТР?

Циклонные фильтры очень популярны как на производстве и строительных площадках, так и в частных мастерских, стоматологических отделениях, камерах для порошковой покраски.

Но применение циклонных фильтров не ограничивается только любительской сферой. Компания всециклоны.рф гарантирует, что применение фильтров «Циклон» в профессиональных и промышленных целях, всегда приводит к серьезной финансовой экономии, достичь которую в наше время очень проблематично.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ ЦИКЛОННОГО ФИЛЬТРА:

  • Частные и промышленные мастерские разной специализации (столярные, слесарные, зубопротезные и другие мастерские)
  • Лесопереработка
  • Цеха порошковой окраски и камеры пескоструйной обработки
  • Уборка жилых и производственных помещений, строительных площадок и помещений после проведения общестроительных, ремонтных и отделочных работ
  • Фрезерная ЧПУ-обработка различных материалов
  • Токарная и фрезерная обработка металлов, пластиков, древесины
  • Производства, занимающиеся заправкой картриджей для принтеров и копировальной техники
  • Применение на производствах, где требуется транспортировка сыпучих веществ и материалов с минимальными потерями (переработка автомобильных катализаторов и аккумуляторов)
  • Сепарация фракций с существенно разными весами, например, отделение шелухи лука от самих луковиц, отделение отонки кунжутных семян от ядрениц

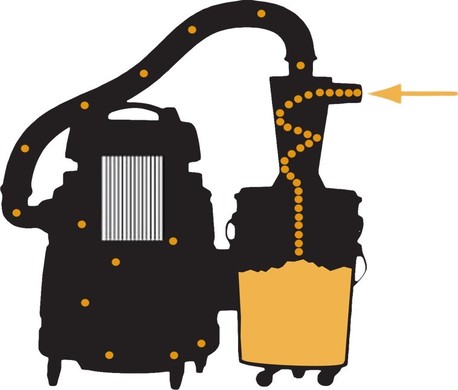

КАК УСТАНАВЛИВАЕТСЯ ЦИКЛОННЫЙ ФИЛЬТР?

  1. На первой стадии, фильтр Циклон устанавливается на пылесборную емкость. Конструкция на основе циклонного фильтра предусматривает наличие пылесборной емкости под ним, которая выполняет роль накопителя мусора, сепарируемого циклоном. Сборка такой конструкции проста, но требует выполнения ряда условий, невыполнение хотя бы одного из которых сводит на нет работу циклона. Условия правильного монтажа:
    • Герметичная посадка циклона на крышку пылесборной емкости (для этого нужно использовать прокладку с ответным фланцем или скелетный крепеж)
    • Герметичное прилегание крышки на пысборную емкость
    • Герметичная пылесборная емкость
    • Недопущение в процессе работы единовременного попадания в циклон такого количества мусора, которое способно закупорить нижнее пылевыпускное отверстие циклона (условие актуально для некоторых узкоспециализированных моделей циклонов). Подобное явление (закупорка пылевыпускного отверстия) происходит на циклоне модели М3, когда с данную модель пытаются использовать для работы с рейсмусом, для которого она не предназначена.
    • Использование с циклонами шлангов спиральной конструкции, которые обеспечивают минимальное сопротивление потоку мусора от инструмента
    • На второй стадии подключения Циклона, необходимо протянуть шланг от пылесоса (или радиального вентилятора от стружкоотсоса) до верхнего патрубка циклонного фильтра, соединив шланг с патрубком.
    • На третьей стадии подключения Циклонного фильтра, требуется соединить второй шланг (которым будет собираться мусор) с боковым входным патрубком циклона.
    • На последней, четвертой стадии, шланг от входного патрубка соединяется с пылесосной насадкой, со станком, ручным инструментом и др. оборудованием.

    Вместе с тем циклон допускает и некоторые фривольности при монтаже, например, негерметичность присоединений шлангов к циклону и самих шлангов никак не влияет на эффективность фильтрации циклона и ведет лишь к незначительной потере производительности

    5 ПРИЧИН ПОЧЕМУ СПЕЦИАЛИСТЫ ВЫБИРАЮТ ЦИКЛОННЫЙ ФИЛЬТР:

    1. Увеличивается срок службы пылесоса или радиального вентилятора, т.к. 95-99% мусора попадает в пылесборник, не долетая до двигателя!
    2. Менять мешки для пылесоса и складчатые фильтры нужно в 20 раз реже, следовательно, вы экономите до 20.000₽ ЕЖЕГОДНО!

    *посмотрите расчет экономии одного из наших клиентов магазина vseciklony.ru в теме на форуме Guns.ru:

  2. Экономия времени, т.к. с циклоном возможно использовать пылесборник объёмом до 300 литров, что позволяет реже выносить мусор и не отвлекаться от работы!
  3. Циклон прост в установке и лёгок в использовании. Время монтажа конструкции от начала сборки до момента начала эксплуатации может доходить до 10-15 минут.
  4. Промежуточный пылеуловитель увеличивает ресурс турбины пылесоса в 20-50 раз, т.к. мусор попадает в турбину до 50-ти раз реже!
  5. Читайте также:  Холодная сварка под водой

    ОСНОВНЫЕ ВИДЫ ЦИКЛОННЫХ ФИЛЬТРОВ:

    1. Циклонный фильтр М-1 с плоской крышкой – 1-го поколения
      Модель предназначена преимущественно для деревообработки и сепарации легкого и крупного мусора низкой и средней плотности. Подходит для любых типов пылесосов.
      Характеристики:
      • Материал: HDPE
      • Присоединительные патрубки: внешний D55мм, внутренний D50мм
      • Габаритная высота циклона: 305мм
      • Циклонный фильтр М-2 с воздушной рампой – 2-го поколения
        Высокопроизводительная модель предназначена преимущественно для работ по металлу, бетону, плитке и сепарации тяжелого и крупного мусора средней и высокой плотности. Хорошо справляется с крупногабаритным мусором любой плотности. Подходит для любых типов пылесосов.
        Характеристики:
        • Материал: HDPE
        • Присоединительные патрубки: внешний D55мм, внутренний D50мм
        • Габаритная высота циклона: 305мм
        • Циклонный фильтр М-3 – 3-го поколения
          Высокоэффективный циклон для сепарации средних и мелких фракции для легкого и мелкого мусора любых плотностей от пластика до металлической или бетонной пыли. Максимальная эффективность сепарации мелкой пыли циклоном М-3 достигается при использовании пылесосов с разряжением от 18кПа (180мБар) и пропускной способностью (производительностью) не менее 60 литров/сек (3600 литров/час, 216 м³/ч или 3.6 м³/мин). Рекомендуется использовать с промышленными (строительными) пылесосами.
          Характеристики:
          • Цилиндро-конусный циклон;
          • Материал: HDPE;
          • Присоединительные патрубки: внешний D50мм, внутренний D44мм;
          • Габаритная высота циклона: 355мм;
          • Крепление на ёмкость через 6 отверстий D5мм;
          • Полиуретановый шланг D50мм присоединяется без переходников, пылесосный шланг D32х40 — через переходник.
          • Циклонный фильтр GT320-50
            Металлический Циклонный фильтр GT320-50, созданный по чертежам компании GyreTech. Самый эффективный и износостойкий циклон, по сравнению с пластиковыми аналогами. В Циклоне GT320-50 совмещены параметры большой пропускной способности и высокой эффективности фильтрации мелких частиц, что позволяет использовать циклон как для сбора крупной стружки, так и для фильтрации мелкой летучей пыли и опилок.
            Это единственная модель циклона из класса "под пылесос" для тяжелых и экстремальных работ на стройке или мастерской (при большой вероятности повреждения инструмента).
            Модель отличается особой износостойкостью стенок корпуса к мелкому абразиву и неприхотливостью конструкции в обращении.
            Весь цикл производства и порошковая покраска осуществляется полностью на территории РФ.
            Циклонный фильтр GyreTech320-50 работает в связке с любым бытовым пылесосом и промышленным пылесосом с минимальными характеристиками от 18кПа / (180мБар) и пропускной способностью (производительностью) не менее 60 литров/сек (3600 литров/час, 216 м³/ч или 3.6 м³/мин).
            Характеристики:
            • Внешний диаметр патрубков: 50мм;
            • Внутренний диаметр патрубков: 47мм;
            • Габаритная высота: 350мм;
            • Материал: оцинкованная сталь толщиной 0.8мм;
            • Производство: Россия;
            • Производитель: GyreTech;
            • Комплектация: циклонный фильтр, ответный фланец, уплотнительная прокладка, соединительные элементы.
            • Циклонный фильтр GT450-75
              Циклонный фильтр GyreTech450-75 является продуктом нашего многолетнего опыта.
              Максимальная степень очистки достигает 99,5%.
              Весь цикл производства и порошковая покраска осуществляется полностью на территории РФ.
              Данная модель отлично подходит для сбора цементной и металлической пыли, окалины, древесных опилок и металлической стружки.
              GyreTech450-75 незаменим при эксплуатации в экстремальных условиях.
              Циклонный фильтр GyreTech450-75 работает в связке с любым промышленным пылесосом, а также это идеальное решение для использования с такими стружкоотсосами, как Корвет-60/61, JET DC-850/JDC-500 и подобными.
              Характеристики:
              • Внешний диаметр патрубков: 75мм;
              • Внутренний диаметр патрубков: 73мм;
              • Габаритная высота: 350мм;
              • Материал: оцинкованная сталь толщиной 0.8мм;
              • Производство: Россия;
              • Производитель: GyreTech;
              • Комплектация: циклонный фильтр, ответный фланец, уплотнительная прокладка, соединительные элементы.
              • Циклонный фильтр GyreTech600-100
                Циклон GyreTech600-100 – продукт нашего многолетнего опыта.
                Все пропорции данной модели продуманы так, чтобы максимизировать степень очистки, которая достигает 99,5%.
                Весь цикл производства и порошковая покраска осуществляется полностью на территории РФ.
                Данная модель незаменима для столярной мастерской, производства, деревообрабатывающего цеха или покрасочной камеры.
                Пропускная способность этого циклонного фильтра — 900м.куб/час (15м.куб/мин).
                Циклонный фильтр GyreTech600-100 предназначен для работы в связке с улиткой или с такими стружкоотсосами, как Корвет-60/61, JET DC-850/JDC-500 и подобными.
                Характеристики:
                • Внешний диаметр патрубков: 100мм;
                • Внутренний диаметр патрубков: 98мм;
                • Габаритная высота: 650мм;
                • Материал: оцинкованная сталь толщиной 0.8мм;
                • Производство: Россия;
                • Производитель: GyreTech;
                • Комплектация: циклонный фильтр, ответный фланец, уплотнительная прокладка, соединительные элементы.
                • Циклонный фильтр GyreTech900-150
                  Циклонный фильтр GyreTech900-150 является продуктом нашего многолетнего опыта.
                  Максимальная степень очистки достигает 99,5%.
                  Весь цикл производства и порошковая покраска осуществляется полностью на территории РФ.
                  Данная модель незаменима для столярной мастерской, производства, деревообрабатывающего цеха или покрасочной камеры.
                  Пропускная способность этого циклонного фильтра — 5850-6150куб.м/час.
                  Циклонный фильтр GyreTech900-150 предназначен для работы в связке с улиткой или с такими стружкоотсосами, как Корвет-64 и подобными.
                  Характеристики
                  • Внешний диаметр патрубков: 150мм;
                  • Внутренний диаметр патрубков: 147мм;
                  • Габаритная высота: 950мм;
                  • Материал: оцинкованная сталь толщиной 0.8мм;
                  • Производство: Россия;
                  • Производитель: GyreTech;
                  • Комплектация: циклонный фильтр, ответный фланец, уплотнительная прокладка, соединительные элементы.

                  Все перечисленные циклонные фильтры представлены в каталоге, на сайте Всециклоны.рф
                  Ссылка на источник:
                  http://www.vseciklony.ru

                  © Авторы статьи: Буканов Д. В., Ковальский К. А.
