Жидкостные манометры принцип действия

Для измерения давления используют манометры и барометры. Барометры используются для измерения атмосферного давления. Для других измерений используются манометры. Произошло слово манометр от двух греческих слов: манос – неплотный, метрео – измеряю.

Трубчатый металлический манометр

Существуют различные типы манометров. Рассмотрим подробнее два из них. На следующем рисунке изображен трубчатый металлический манометр.

Его изобрел в 1848 году француз Э. Бурдон. На следующем рисунке видна его конструкции.

Основные составные части это: согнутая в дугу полая трубка (1), стрелка (2), зубчатка(3), кран(4), рычаг(5).

Принцип действия трубчатого манометра

Один конец трубки запаян. В другой конец трубки, с помощью крана соединяется с сосудом, в котором необходимо измерить давление. Если давление начнет увеличиваться, трубка будет разгибаться, при этом воздействуя на рычаг. Рычаг через зубчатку связан со стрелкой, поэтому при увеличении давления стрелка будет отклоняться, указывая давление.

Если же давление будет уменьшаться, то трубка будет сгибаться, а стрелка двигаться в обратном направлении.

Жидкостный манометр

Теперь рассмотрим другой тип манометра. На следующем рисунке изображен жидкостный манометр. Он имеет форму буквы U.

В его состав входит стеклянная трубка в форме буквы U. В эту трубочку налита жидкость. Один из концов трубки с помощью резиновой трубки соединяют с круглой плоской коробочкой, которая затянута резиновой пленкой.

Принцип действия жидкостного манометра

В исходном положении вода в трубках будет находиться на одном уровне. Если же на резиновую пленку будет оказываться давление, то уровень жидкости в одном колене манометра понизится, а в другом, следовательно, повысится.

Это показано на рисунке выше. Мы давим на пленку пальцем.

Когда мы надавливаем на пленку, давление воздуха, который находится в коробочке, увеличивается. Давление передается по трубке и доходит до жидкости, при этом вытесняя её. При понижении уровня в этом колене, уровень жидкости в другом колене трубки, будет увеличиваться.

По разности уровней жидкости, можно будет судить о разности атмосферного давления и того давления, что оказывается на пленку.

На следующем рисунке показано, как с помощью жидкостного манометра измерить давление в жидкости на различной глубине.

Нужна помощь в учебе?

Предыдущая тема: Барометр-анероид и атмосферное давление на различных высотах
Следующая тема:&nbsp&nbsp&nbspГидравлический пресс: принцип действия

Все неприличные комментарии будут удаляться.

Давлением называют физическую величину, равную отношению силы, действующей на элемент поверхности нормально к ней, к площади этого элемента.

Различают абсолютное и избыточное давление. Абсолютным (полным) называют давление, отсчитываемое от абсолютного нуля, т. е. истинное давление. Оно может быть как выше, так и ниже атмосферного. Если абсолютное давление ниже атмосферного, его называют остаточным. Разность между атмосферным и остаточным давлением называют вакуумом или разрежением. Избыточное давление представляет собой разность между абсолютным давлением и давлением окружающей среды.

Основная единица давления по Международной системе единиц (СИ) – паскаль (Па). Паскаль равен давлению, вызываемому силой 1Н (1 ньютон), равномерно распределенной по нормальной к ней поверхности площадью 1 м2, т. е. 1 Па – 1 Н/м2.

Соотношения между паскалем и некоторыми внесистемными единицами представлены ниже:

Классификация приборов для измерения давления

Приборы для измерения давления и разрежения обычно классифицируют по роду измеряемой величины и по принципу действия. Деление по первому принципу представлено ниже:

По второму принципу приборы подразделяются на жидкостные, деформационные и электрические манометры.

Жидкостные манометры

Жидкостные стеклянные манометры широко применяются в лабораториях для измерения барометрического давления атмосферного воздуха, вакуума, разности давлений, для градуировки и проверки приборов других систем.

Жидкостные манометры – самые простые и точные приборы для измерения давления. Верхний Предел измеряемых величин – 0,2 МПа (2кгс/см2).

Ртутные барометры

Для измерения атмосферного или близкого к нему давления в открытом пространстве применяют барометры, показывающие абсолютное давление воздуха.

Ртутный барометр (рис. 109) состоит из вертикальной стеклянной трубки, наполненной ртутью; верхний конец трубки запаян, а нижний опущен в чашку с ртутью. В верхней части трубки образуется вакуум. При увеличении давления воздух давит на поверхность ртути в чашке и часть ртути входит в трубку, а при понижении давления происходит обратное. Трубка заключена в оправу, в верхней части которой имеется вертикальный прорез, позволяющий видеть мениск ртути. В пределах этого прореза на оправе нанесена шкала в миллиметрах ртутного столба. Дополнительно имеется подвижная шкала-нониус, позволяющая измерять давление с точностью до десятых долей миллиметра. Перед отсчетом давления необходимо слегка постучать пальцем по защитной оправе барометра, чтобы мениск ртути принял нормальную форму, и установить при помощи винта нулевое деление нониуса на одной линии с верхним мениском ртутного столба.

Пример. На барометре, изображенном на рис. 108, давление в целых числах равно 762 мм рт. ст. К нему следует прибавить столько десятых долей миллиметра, сколько делений по нониусу приходится до первого совпадения одного из них с делениями основной шкалы. В нашем примере – это 7-е деление, следовательно атмосферное давление равно 762 + 0,7 = 762,7 мм рт. ст.

Ртутные барометры устанавливают в помещениях вдали от дверей и окон, укрепляя их на контрольной стене во избежание сотрясения.

При измерении давления барометром необходимо ввести поправки на температуру и силу тяжести. На практике пользуются готовыми таблицами поправок, прилагаемых к барометру. Барометры имеют еще инструментальную поправку, которая приводится в паспорте прибора.

Точность определения давления обычными ртутными барометрами составляет 13,3 Па (0,1 мм рт. ст.).

Жидкостные манометры для измерения избыточного давления

Для измерения давления больше атмосферного выпускаются стеклянные U-образные ртутные манометры с пределами измерения 100 и 160 мм рт. ст., а также U-образные жидкостные манометры, заполненные водой, силиконовым маслом, спиртом, этилфталатом, с пределами измерения 100, 160, 250, 400, 600, 1000 мм жидкостного столба.

Жидкостные манометры представляют собой открытую с обеих сторон стеклянную U-образную трубку, укрепленную на деревянном штативе со шкалой, расположенной между ветвями трубки (рис. 110) .Трубку манометра заполняют запирающей жидкостью до нулевой отметки шкалы. Левый конец трубки присоединяют к установке, в которой измеряется давление, а правый сообщается с атмосферой. Под действием измеряемого давления жидкость в трубке перемещается из одного колена в другое. Когда измеряемое давление уравновесится гидростатическим давлением столба жидкости, перемещение жидкости прекратится. Поскольку давление в системе выше атмосферного, высота столба жидкости в правом колене больше, чем в левом. Разность высот равна величине столба жидкости, измеряемой по градуированной шкале.

Ртутные манометры для измерения вакуума

Для измерения низкого вакуума (более 133 Па) наиболее распространен U-образный стеклянный ртутный вакуумметр (рис. 111). В U-образной манометрической трубке находится ртуть, полностью заполняющая левое колено. Когда вакуумметр будет присоединен к вакуумируемой установке, ртуть в левом колене начнет опускаться и остановится, когда разность уровней в обоих коленах будет соответствовать давлению в системе.

В вакуумметрах заводского изготовления манометрическая трубка сужена в месте нижнего изгиба, чтобы уменьшить скорость движения ртути и предупредить сильный удар в запаянный конец трубки при быстром впускании воздуха в манометр.

Иногда манометрические трубки изготавливают и заполняют ртутью в лаборатории. Манометр монтируют на деревянной подставке либо присоединяют его к установке для вакуумирования и шкалу с делениями укрепляют непосредственно на манометре. Перед заполнением манометрической трубки ртутью ее необходимо вымыть разбавленной азотной кислотой, водой и тщательно высушить; ртуть должна быть также тщательно очищена и осушена.

Предложено много методов заполнения манометра ртутью. По одному из них, заполнение проводят следующим образом: встряхиванием переводят в запаянное колено часть ртути и при помощи вакуум-насоса осторожно откачивают воздух из трубки, держа ее почти в горизонтальном положении. Когда пузырьки воздуха будут удалены, ртуть осторожно нагревают в вакууме спиртовой или газовой горелкой до кипения, непрерывно встряхивая трубку. После дегазации добавляют новую порцию ртути и повторяют эту операцию до тех пор, пока в правом колене уровень ртути не поднимется на 20-25 мм выше изгиба.

По другому способу, при помощи отрезка вакуумной резиновой трубки к манометру присоединяют почти встык стеклянный шар со ртутью, соединенный с масляным вакуумным насосом (рис. 112). Вакуумировав систему до предельного давления, создаваемого масляным насосом, закрывают кран и, поднимая шар, переливают часть ртути в трубку манометра. Затем манометр переворачивают сгибом вверх и снаружи осторожно нагревают пламенем горелки до тех пор, пока ртуть не закипит и из нее не удалятся пузырьки воды и воздуха. После этого в манометр подливают еще ртути, прогретой предварительно в шаре, и повторяют операцию кипячения. Наконец, заполняют и согнутую часть манометра, переворачивают манометр в нормальное положение и добавляют нужное количество ртути.

Затруднения, связанные с заполнением вакуумметра ртутью, могут быть значительно уменьшены, если закрытое колено манометрической трубки не запаяно, а имеет хорошо пришлифованный стеклянный кран (рис. 113). Для заполнения вакуумметра чистую ртуть с помощью водоструйного насоса засасывают в манометрическую трубку при открытом верхнем кране. Кран закрывают, когда ртуть попадает в расширение над ним. Затем ртуть с большой осторожностью нагревают в вакууме для удаления остатков адсорбированного воздуха.

Если манометр правильно заполнен ртутью и не загрязнен воздухом или парами веществ, то при присоединении его к масляному насосу ртуть в обоих коленах должна находиться на одинаковом уровне. Если внутрь закрытого конца манометра попадет воздух или пары веществ, то может возникнуть большая погрешность.

Точность измерений давления таким манометром составляет 66,5-133 Па (0,5-1,0 мм рт. ст.).

При выполнении работ под вакуумом до впуска воздуха в эвакуированную систему необходимо закрывать кран манометра, иначе ртуть загрязняется. Кран следует ненадолго открывать только непосредственно при снятии показаний.

Если в результате неосторожного обращения вода из водоструйного насоса или жидкость, с которой производилась работа в вакууме, попадет в манометр, его нужно разобрать, тщательно вымыть, высушить и вновь заполнить сухой ртутью.

Перед заполнением манометра сухой ртутью, чтобы предотвратить загрязнение ртути, рекомендуется прокипятить резиновый шланг в 5% растворе Na2CO3, тщательно промыть его дистиллированной водой, затем спиртом и высушить струей сухого чистого воздуха.

Уравнительный (подвижный) сосуд со ртутью следует поднимать осторожно, чтобы ртуть не попала в аппаратуру или насос.

Масса ртути для заполнения манометра обычно значительна (2,5-6 кг), потому необходимо очень осторожно обращаться с прибором и строго соблюдать правила работы со ртутью.

Для измерения давления в диапазоне 1330-0,0133 Па (10-0,0001 мм рт. ст.) часто применяют компрессионный ртутный манометр Мак-Леода, принцип действия которого основан на закономерном уменьшении известного объема газа при сжатии под действием ртути. Благодаря этому давление газа достигает заметной величины, а исходный объем газа, равный 100-300 мл, сокращается обычно в 10000-100000 раз. Наиболее употребительны измерительные баллоны шарообразной или грушевидной форм объемом в 100 мл.

Предложено много конструкций компрессионного манометра; две модели приведены на рис. 114. Чувствительность манометра Мак-Леода зависит от отношения объемов измерительного сосуда и измерительного капилляра (от степени сжатия).

Увеличивая объем измерительного сосуда при одновременном уменьшении объема капилляра, можно достигнуть любой степени точности измерения высокого вакуума. На практике точность показания манометра ограничивается массой ртути, препятствующей увеличению объема измерительного сосуда, и диаметром измерительного капилляра. Если диаметр капилляра меньше 0,5 мм, ртуть прилипает к стенкам и капилляр легко забивается.

Манометры Мак-Леода применяют для абсолютных измерений и калибровки вакуумметров других типов. Однако ими нельзя измерять давление паров углеводородов, воды и ртути, так как эти вещества при сжатии конденсируются и адсорбируются на стеклянных стенках прибора.

При пользовании простым манометром Мак-Леода поступают следующим образом: через отвод 8 манометр присоединяют к установке. Резервуар с ртутью 6 опускают так, чтобы ртуть вытекла из баллона 1 и капилляра 2. После того как вакуум в системе установится, резервуар 6 поднимают на такую высоту, чтобы уровень ртути в боковом, открытом капилляре 4 оказался на высоте верхнего конца запаянного капилляра 2. Объем воздуха, оставшегося в капилляре 2, пропорционален первоначальному остаточному давлению. Давление, в соответствии с законом Бойля-Мариотта, может быть вычислено по формуле:

где V1 – обьем баллона 1 вместе с капилляром; V2 – объем воздуха в капилляре 2 после сжатия; dh – разность уровней ртути в капиллярах.

Обычно манометры снабжаются шкалой, прокалиброванной для прямого отсчета давления по величине dh.

В некоторых случаях в паспорте манометра приводится постоянная капилляра К, измеряемая объемом на единицу длины капилляра. В этом случае давление может быть рассчитано по формуле:

Этот метод позволяет построить линейную шкалу зависимости разности уровней ртути от измеряемого давления для данного манометра. Зная разность уровней ртути dh, точный объем V1 и площадь сечения капилляра S, измеряемый вакуум можно также вычислить по формуле:

На основе этих вычислений можно заранее изготовить нелинейную квадратичную шкалу для данного манометра. Линейная шкала удобнее для измерения более высоких давлений, а квадратичная – для более низких.

Показывающие манометры для измерения избыточного давления

Для измерения избыточного давления применяются манометры с одновитковой и многовитковой трубчатыми пружинами. Показывающие лабораторные манометры изготовляют с одновитковой трубчатой пружиной. Последняя представляет собой полую металлическую трубку овального сечения, изогнутую по дуге и закрытую с одного конца. Второй конец пружины впаян в штуцер, соединяющий манометрическую трубку с установкой, в которой измеряется давление. Под действием давления трубчатая пружина меняет форму своего сечения, в результате чего ее запаянный конец перемещается пропорционально измеряемому давлению (трубка разгибается).

Для измерения давления до 5 МПа (50 кгс/см2) трубки изготовляют из латуни и бронзы, для более высоких давлений – из стали.

Показывающие манометры выпускают в круглом корпусе диаметром от 40 до 250 мм с верхними пределами измерений от 0,1 до 160 МПа. Нижний предел у всех манометров равен нулю.

Корпуса манометров, предназначенных для измерения давления различных газов, окрашиваются в соответствующие цвета: для кислорода – в голубой, водорода – в темно-зеленый, ацетилена – в белый, хлора и фосгена – в серовато-зеленый, горючих газов – в красный, а остальных негорючих газов – в черный.

Вакуумметры для различных диапазонов давления

Диапазон давлений, измеряемых вакуумметрами, значителен 1013 – 1,33 * 10 в минус 12 Па (760-10 в минус 13 мм рт. ст.), поэтому в настоящее время применяют различные манометры, каждый из которых имеет свой диапазон измеряемого давления.

Термопарный манометр типа ВТ-3 предназначен для индикации давления в диапазоне 665-66,5 Па (5-0,5 мм рт. ст.) и для измерения давления в диапазоне 13,3 – 0,133 Па (0,1 – 0,001 мм рт. ст.). Прибор состоит из измерительной установки и термопарного манометрического преобразователя (лампы) ЛТ-2 или ЛТ-4М. Измерительная установка обеспечивает питание манометрического преобразователя, измерение тока подогревателя и т. э. д. с.

В диапазоне индикации давления вакуумметр работает только с преобразователем ЛТ-2, работающим в режиме постоянства т. э. д. с., в диапазоне измерения давления – с преобразователями ЛТ-2 или ЛТ-4М, работающими в режиме постоянства тока нагревателя.

Отсчет давлений производится по градуировочным графикам, приведенным в приложении к выпускному аттестату, и инструкции по эксплуатации прибора.

Принцип действия термопарного манометрического преобразователя давления основан на зависимости теплопроводности газа от давления. Температура нагревателя определяет электродвижущую силу термопарного преобразователя. Если в преобразователе, вакуумно соединенном с обследуемым объемом, ток нагревателя поддерживать постоянным, то т. э. д. с. термопарного преобразователя будет определяться давлением окружающего газа, так как изменение температуры нагревателя зависит от теплопроводности окружающего газа. Следовательно, при понижении давления теплопроводность газа уменьшится, температура нагревателя увеличится, и возрастет т. э. д. с. термопары.

Ионизационно-термопарный вакуумметр ВИТ-2 имеет два диапазона измерений: 26,6-0,133 Па (0,2 – 0,001 мм рт. ст.) и 0,133 – 1,33 * 10 в минус 5 Па (10 в минус 3 – 10 в минус 7 мм рт. ст.). Точность измерения давлений в области высокого вакуума не очень велика, и порой определяется лишь порядок величины давления.

Прибор состоит из датчика, соединяемого с вакуумной системой, и отдельного блока электрического питания и измерения. Показания прибора зависят от вида газа, и он требует предварительной градуировки по каждому газу.

Принцип действия ионизационно-термопарных приборов основан на том, что при создании потока электронов в разреженном газе будет происходить ионизация и между двумя электродами, к которым подводится электрическое напряжение, возникнет ионный ток. Сила ионного тока при прочих равных условиях будет пропорциональна плотности газа, а следовательно, при определенной температуре пропорциональна его давлению.

Вакуумметр радиоизотопный ВР-4 предназначен для измерения давления газов в диапазоне давлений 1,33 * 0,01 – 1013 Па (10 в минус 4 – 760 мм рт. ст.) как в лабораторных, так и в производственных условиях.

Вакуумметр ВР-4 состоит из измерительной установки с выносным каскадом и радиоизотопного преобразователя МР-8.

Принцип действия преобразователя основан на свойстве а-частиц ионизировать газ, в результате чего образуется ионный ток, пропорциональный давлению газа.

Плутоний-238, используемый в преобразователе в качестве радиоактивного вещества, не обладает проникающим излучением. Прибор безопасен в эксплуатации. Вскрывать преобразователь категорически запрещается.

Регулирование давления

Приспособления, при помощи которых можно регулировать давление в вакуумируемой системе, по характеру действия могут быть разделены на две группы:

1) регулирующие давление путем периодического впуска воздуха в систему, когда разрежение превышает заданную величину;
2) регулирующие давление путем периодического включения и выключения вакуум-насоса.

Простое и достаточно эффективное приспособление для регулирования давления путем впуска воздуха в вакуумированную систему представлено на рис. 115. На шлифованной поверхности крана имеются риски, начинающиеся у отверстий и постепенно сходящие на нет. Скорость впуска воздуха регулируется длиной и диаметром капилляра.

Для регулирования вакуума наиболее распространены маностаты, в основе действия которых лежит гидростатический принцип (рис. 116). Кран 1 остается открытым до тех пор, пока не будет достигнуто нужное разрежение, затем его закрывают. Если в процессе работы давление в системе повышается, то в промывную склянку 2 через слой жидкости поступит такое количество газа, что разность давлений снова окажется постоянной. Нужная разность давлений устанавливается путем регулирования высоты положения уравнительного сосуда 3.

В качестве маностатной жидкости лучше всего пользоваться дибутилфталатом, силиконовым маслом, маслом для вакуум-насосов.

Ртутные маностаты контактного действия с помощью реле замыкают или размыкают электрическую цепь, что сопровождается включением или выключением электродвигателя вакуумного насоса. Одна из моделей изображена на рис. 117, а. Маностат состоит из замкнутой О-образной стеклянной трубки с краном вверху и с боковым отводом, присоединяемым к вакуумируемой системе. Нижняя часть трубки наполнена ртутью, которая постоянно соприкасается с одним нижним контактом и почти достигает второго контакта. Вначале устанавливают требуемое разрежение при открытом кране маностата, после чего кран закрывают. При увеличении вакуума ртуть в правом колене поднимается и замыкает электрическую цепь, в результате чего реле отключает питание электродвигателя вакуум-насоса.

Маностат другой конструкции (рис. 117,6) представляет собой манометрическую трубку с небольшим резервуаром, который соединен краном с нижней частью открытого колена трубки и трехходовым краном с верхней частью открытого колена и с атмосферой. Один из контактов введен в нижний изгиб трубки, а другой – в закрытое колено на середине расстояния между уровнями ртути в обоих коленах. В этом положении маностат установлен на нуль. Открывая нижний кран, можно спустить некоторое количество ртути из первого колена в резервуар и, таким образом, установить маностат на желаемое остаточное давление, при достижении которого электрическая цепь будет разомкнута. Для уменьшения требуемого остаточного давления резервуар, маностата, включенного в эвакуированную систему, соединяют при помощи трехходового крана с атмосферой, в результате чего ртуть в правом колене поднимается на нужную высоту.

В жидкостных манометрах измеряемое давление или разность давлений уравновешивается гидростатическим давлением столба жидкости. В приборах используется принцип сообщающихся сосудов, в которых уровни рабочей жидкости совпадают при равенстве давлений над ними, а при неравенстве занимают такое положение, когда избыточное давление в одном из сосудов уравновешивается гидростатическим давлением избыточного столба жидкости в другом. Большинство жидкостных манометров имеют видимый уровень рабочей жидкости, по положению которого определяется значение измеряемого давления. Эти приборы используются в лабораторной практике и в некоторых отраслях промышленности.

Существует группа жидкостных дифманометров , в которых уровень рабочей жидкости непосредственно не наблюдается. Изменение последнего вызывает перемещение поплавка или изменение характеристик другого устройства, обеспечивающих либо непосредственное показание измеряемой величины с помощью отсчетного устройства, либо преобразование и передачу ее значения на расстояние.

Двухтрубные жидкостные манометры . Для измерения давления и разности давлений используют двухтрубные манометры и дифманометры с видимым уровнем, часто называемыми U -образными. Принципиальная схема такого манометра представлена на рис. 1, а. Две вертикальные сообщающиеся стеклянные трубки 1, 2 закреплены на металлическом или деревянном основании 3, к которому прикреплена шкальная пластинка 4. Трубки заполняются рабочей жидкостью до нулевой отметки. В трубку 1 подается измеряемое давление, трубка 2 сообщается с атмосферой. При измерении разности давлений к обеим трубкам подводятся измеряемые давления.

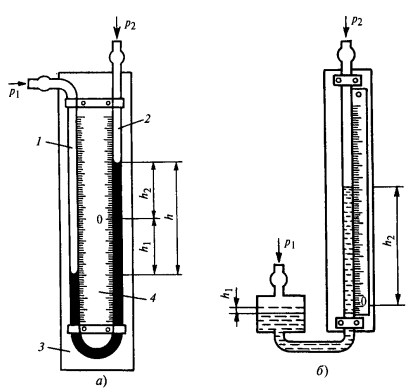

Рис. 1. Схемы двухтрубного (в) и однотрубного (б) манометра :

1, 2 — вертикальные сообщающиеся стеклянные трубки; 3 — основание; 4 — шкальная пластина

В качестве рабочей жидкости используются вода, ртуть, спирт, трансформаторное масло. Таким образом, в жидкостных манометрах функции чувствительного элемента, воспринимающего изменения измеряемой величины, выполняет рабочая жидкость, выходной величиной является разность уровней, входной — давление или разность давлений. Крутизна статической характеристики зависит от плотности рабочей жидкости.

Для исключения влияния капиллярных сил в манометрах используются стеклянные трубки с внутренним диаметром 8. 10 мм. Если рабочей жидкостью служит спирт, то внутренний диаметр трубок может быть снижен.

Двухтрубные манометры с водяным заполнением применяются для измерения давления, разрежения, разности давлений воздуха и неагрессивных газов в диапазоне до ±10 кПа. Заполнение манометра ртутью измерения расширяет пределы до 0,1 МПа, при этом измеряемой средой может быть вода, неагрессивные жидкости и газы.

При использовании жидкостных манометров для измерения разности давлений сред, находящихся под статическим давлением до 5 МПа, в конструкцию приборов вводятся дополнительные элементы, предназначенные для защиты прибора от одностороннего статического давления и проверки начального положения уровня рабочей жидкости.

Источниками погрешностей двухтрубных манометров являются отклонения от расчетных значений местного ускорения свободного падения, плотностей рабочей жидкости и среды над ней, ошибки в считывании высот h1 и h2.

Плотности рабочей жидкости и среды даются в таблицах теплофизических свойств веществ в зависимости от температуры и давления. Погрешность считывания разности высот уровней рабочей жидкости зависит от цены деления шкалы. Без дополнительных оптических устройств при цене деления 1 мм погрешность считывания разности уровней составляет ±2 мм с учетом погрешности нанесения шкалы. При использовании дополнительных устройств для повышения точности считывания h1, h2 необходимо учитывать расхождение температурных коэффициентов расширения шкалы, стекла и рабочего вещества.

Однотрубные манометры . Для повышения точности отсчета разности высот уровней используются однотрубные (чашечные) манометры (см. рис. 1, б). У однотрубного манометра одна трубка заменена широким сосудом, в который подается большее из измеряемых давлений. Трубка, прикрепленная к шкальной пластинке, является измерительной и сообщается с атмосферой, при измерении разности давлений к ней подводится меньшее из давлений. Рабочая жидкость заливается в манометр до нулевой отметки.

Под действием давления часть рабочей жидкости из широкого сосуда перетекает в измерительную трубку. Поскольку объем жидкости, вытесненный из широкого сосуда, равен объему жидкости, поступившему в измерительную трубку,

Измерение в однотрубных манометрах высоты только одного столба рабочей жидкости приводит к снижению погрешности считывания, которая с учетом погрешности градуировки шкалы не превышает ± 1 мм при цене деления 1 мм. Другие составляющие погрешности, обусловленные отклонениями от расчетного значения ускорения свободного падения, плотности рабочей жидкости и среды над нею, температурными расширениями элементов прибора, являются общими для всех жидкостных манометров.

У двухтрубных и однотрубных манометров основной погрешностью является погрешность считывания разности уровней. При одной и той же абсолютной погрешности приведенная погрешность измерения давления снижается при увеличении верхнего предела измерения манометров. Минимальный диапазон измерения однотрубных манометров с водяным заполнением составляет 1,6 кПа (160 мм вод. ст.), при этом приведенная погрешность измерения не превышает ±1 %. Конструктивное выполнение манометров зависит от статического давления, на которое они рассчитаны.

Микроманометры . Для измерения давления и разности давлений до 3 кПа (300 кгс/м2) используются микроманометры, которые являются разновидностью однотрубных манометров и снабжены специальными приспособлениями либо для уменьшения цены деления шкалы, либо для повышения точности считывания высоты уровня за счет использования оптических или других устройств. Наиболее распространенные лабораторные микроманометры — это микроманометры типа ММН с наклонной измерительной трубкой (рис. 2). Показания микроманометра определяются по длине столбика рабочей жидкости п в измерительной трубке 1, имеющей угол наклона а.

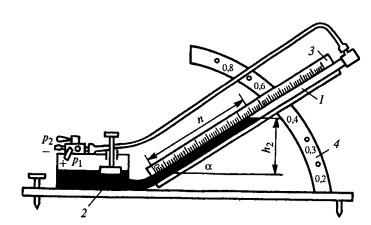

Рис. 2. Схема микроманометра ММН :

1 — измерительная трубка; 2 — сосуд; 3 — кронштейн; 4 — сектор

На рис. 2 кронштейн 3 с измерительной трубкой 1 крепится на секторе 4 в одном из пяти фиксированных положений, которым соответствуют к = 0,2; 0,3; 0,4; 0,6; 0,8 и пять диапазонов измерения прибора от 0,6 кПа (60 кгс/м2) до 2,4 кПа (240 кгс/м2). Приведенная погрешность измерений не превышает 0,5 %. Минимальная цена деления при к = 0,2 составляет 2 Па (0,2 кгс/м2), дальнейшее снижение цены деления, связанное с уменьшением угла наклона измерительной трубки, ограничено снижением точности считывания положения уровня рабочей жидкости из-за растягивания мениска.

Более точными приборами являются микроманометры типа ММ, называемые компенсационными. Погрешность считывания высоты уровня в этих приборах не превышает ±0,05 мм в результате использования оптической системы для установления начального уровня и микрометрического винта для измерения высоты столба рабочей жидкости, уравновешивающего измеряемое давление или разность давлений.

Барометры применяются для измерения атмосферного давления. Наиболее распространенными являются чашечные барометры с ртутным заполнением, отградуированные в мм рт. ст. (рис. 3).

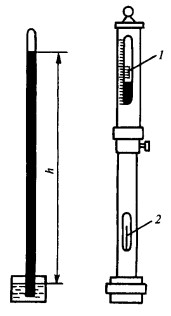

Рис. 3. Схема чашечного ртутного барометра : 1 — нониус; 2 — термометр

Погрешность считывания высоты столба не превышает 0,1 мм, что достигается использованием нониуса 1, совмещаемого с верхней частью мениска ртути. При более точном измерении атмосферного давления необходимо вводить поправки на отклонение ускорения свободного падения от нормального и значение температуры барометра, измеряемой термометром 2. При диаметре трубки менее 8. 10 мм учитывается капиллярная депрессия, обусловленная поверхностным натяжением ртути.

Компрессионные манометры (манометры Мак—Леода), схема которых представлена на рис. 4, содержат резервуар 1 с ртутью и погруженной в нее трубкой 2. Последняя сообщается с измерительным баллоном 3 и трубкой 5. Баллон 3 заканчивается глухим измерительным капилляром 4, к трубке 5 подключен капилляр сравнения 6. Оба капилляра имеют одинаковые диаметры, чтобы на результатах измерения не сказывалось влияние капиллярных сил. Давление в резервуар 1 подается через трехходовой кран 7, который в процессе измерения может находиться в положениях, указанных на схеме.

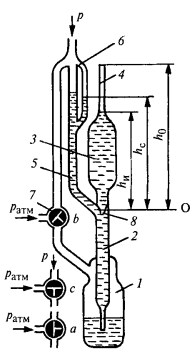

Рис. 4. Схема компрессионного манометра :

1 — резервуар; 2, 5 — трубки; 3 — измерительный баллон; 4 — глухой измерительный капилляр; 6 — капилляр сравнения; 7 — трехходовой кран; 8 — устье баллона

Принцип действия манометра основан на использовании закона Бойля—Мариотта, согласно которому для фиксированной массы газа произведение объема на давление при неизменной температуре представляет постоянную величину. При измерении давления выполняются следующие операции. При установке крана 7 в положение а измеряемое давление подается в резервуар 1, трубку 5, капилляр 6, и ртуть сливается в резервуар. Затем кран 7 плавно переводится в положение с. Поскольку атмосферное давление значительно превышает измеряемое р, ртуть вытесняется в трубку 2. При достижении ртутью устья баллона 8, отмеченного на схеме точкой О, от измеряемой среды отсекается объем газа V, находящийся в баллоне 3 и измерительном капилляре 4. Дальнейшее повышение уровня ртути сжимает отсеченный объем. При достижении ртутью в измерительном капилляре высоты hи впуск воздуха в резервуар 1 прекращается и кран 7 устанавливается в положение b. Изображенное на схеме положение крана 7 и ртути соответствует моменту снятия показаний манометра.

Нижний предел измерения компрессионных манометров составляет 10 -3 Па (10 -5 мм рт. ст.), погрешность не превышает ±1 %. У приборов пять диапазонов измерения и они охватывают давления до 10 3 Па. Чем ниже измеряемое давление, тем больше баллон 1, максимальный объем которого составляет 1000 см3, а минимальный 20 см3, диаметр капилляров равен соответственно 0,5 и 2,5 мм. Нижний предел измерения манометра в основном ограничен погрешностью определения объема газа после сжатия, зависящей от точности изготовления капиллярных трубок.

Набор компрессионных манометров совместно с мембранно- емкостным манометром входит в состав государственного специального эталона единицы давления в области 1010 -3 . 1010 3 Па.

Достоинствами рассмотренных жидкостных манометров и дифманометров являются их простота и надежность при высокой точности измерений. При работе с жидкостными приборами необходимо исключать возможность перегрузок и резких изменений давления, так как в этом случае может происходить выплескивание рабочей жидкости в линию или атмосферу.
