Подключение видеорегистратора к ноутбуку через hdmi

Существует множество причин, по которым прямой процесс копирования с видеорегистратора (DVR) на ПК невозможен. Во-первых, многие видеорегистраторы не имеют возможности подключения через USB или Firewire. Во-вторых, файловые системы и видеофайлы, используемые производителями цифровых видеорегистраторов, обычно имеют формат Linux и часто являются собственностью, что делает прямую копию чрезвычайно сложной и несовместимой со средами Windows и Mac. В-третьих, производители техники стремятся не допустить этого – они не хотят, чтобы копирование информации было простым. Советы к использованию видеорегистратора:

1. Для большинства моделей видеорегистраторов требуется кабель. Настоятельно рекомендуется протестировать все детали и при необходимости настроить удалённый доступ к сети.
2. Видеорегистратор следует размещать в прохладном, непыльном месте.
3. Не устанавливайте и не извлекайте жёсткий диск, когда DVR включён.
4. Выключение DVR во время воспроизведения или записи может повредить жёсткий диск.
5. Для продления срока службы проводов водонепроницаемые защитные покрытия.
6. Чтобы предотвратить электромагнитные помехи, старайтесь избегать высоковольтных линий поблизости.
7. Чтобы обеспечить лучшее качество изображения, при установке камер остерегайтесь проблем с освещением.

Перед настройкой DVR убедитесь, что вы:

• Подключили камеры к видеорегистратору с помощью кабелей, входящих в комплект поставки.
• Подключили DVR к монитору (убедитесь, что он поддерживает разрешение 1280х1024).

Для подключения DVR к маршрутизатору и высокоскоростному доступу в Интернет используется кабель Ethernet.

Настройка регистратора

Прежде чем подключить видеорегистратор к компьютеру, нужно определить, какие выходы есть на DVR. В качестве примера рассмотрим заднюю панель Motorola DCT6208. Из 4 портов, доступных на этом DVR для видео (DVI, Video/Audio Out, S-Video и Firewire), Firewire является единственным, который передаёт как видео, так и аудио. Поскольку нужно установить только одно соединение, это самый простой способ сделать это. Кроме того, многие компьютеры уже оснащены FireWire, поэтому покупать карту видеозахвата не придётся. Если такой вариант отсутствует, следует использовать DVI вместе с Audio Out. Если ваша модель DVR не поддерживает DVI, подключайте через Video/Audio. Последний вариант – S-Video. Здесь также придётся использовать Audio Out. Этот видеорегистратор не поддерживает новейший стандарт HDMI и подключение USB, передающий аудио и видео быстрее, чем любая другая альтернатива.

• Подключите сетевой порт DVR к порту RJ45 компьютера (сетевой кабель LAN).
• Включите DVR.

• В меню выберите Настройки сети. Как правило, здесь есть два варианта. Один называется «Получить IP-адрес автоматически», а другой – «Использовать следующий IP-адрес». Выберите второй.
• После выбора этой опции вы должны указать IP-адрес вашего DVR. Просто введите простой IP-адрес. Например, выберите «192.168.1.20» и маску подсети «255.255.255.000». Примените настройки.

Настройка компьютера

Чтобы подключить видеорегистратор к компьютеру Windows перейдите в Панель управления/Центр управления сетями и общим доступом:

• Здесь выберите опцию «Изменение параметров адаптера» – «Подключение по локальной сети».
• Дважды щёлкните по нему. Откроется окно свойств.
• Найдите «IP версии 4» и кликните строку дважды.

Теперь пришло время поставить IP-адрес напрямую на компьютер. Например, DVR был присвоен IP «192.168.1.20». Нужно поставить IP той же серии на ПК.

• Введите «192.168.1.21».
• Пропингуйте IP-адрес видеорегистратора с компьютера или ноутбука и посмотрите ответ.

Как просмотреть запись на компьютере и телевизоре

Всё готово! DVR теперь подключен к компьютеру. Чтобы посмотреть содержимое откройте Internet Explorer и введите в адресной строке IP-адрес видеорегистратора. Если нужно, введите логин и пароль от DVR. После прохождения верификации откроется окно управления файлами. Чтобы просмотреть содержимое видеорегистратора через телевизор, необходимо подключить устройство одним из доступных способов – FireWire, USB, HDMI, S-Video, Audio/Video Out и т. д. Метод просмотра записей видеорегистратора на ПК зависит от типа камер:

• Аналоговые камеры – самый широкий выбор. Обеспечивает отличное качество картинки за приемлемую цену. Для полноценного использования нужна плата видеоввода и специальное ПО.
• IP-видеокамеры – современные функциональные системы удалённого использования видеорегистратора. В зависимости от возможностей конкретной модели, через браузер или консоль удалённого управления можно получить доступ к настройке изображения, управлению поворотом камеры, включение/отключение подсветки и т. д.
• Web-камеры – самые примитивные системы видеонаблюдения. Подключаются через USB, характеризуются низким качеством изображения. Для управления такой системой видеонаблюдения можно использовать оригинальное (от производителей камеры) или стороннее ПО, позволяющее не только настроить картинку, но и установить чувствительность датчика движения или расписание включения/выключения.

Для работы с видеорегистратором можно воспользоваться одной из популярных программ для просмотра трансляций с камер.

IP Camera Viewer

Это бесплатный инструмент, который позволяет просматривать онлайн-видео с IP или USB-камер. Чтобы использовать программу, нажмите «Добавить камеру», выберите её тип (поддержка более 2000 IP и веб-камер) и нажмите «ОК», чтобы принять настройки по умолчанию. Сразу после этого вы увидите окно с трансляцией, которое можно увеличивать, перемещаться или просматривать в полноэкранном режиме.

• Доступные инструкции.
• Может быть использовано для наблюдения.
• Может получить доступ к любой IP-камере.
• Аккуратный интерфейс.

• Примитивный интерфейс.
• Редактировать и вводить IP-адрес камеры необходимо вручную.
• Редактировать и вводить путь камеры MJPEG также необходимо вручную.
• После каждого редактирования приложение необходимо перезапустить.

IP Camera Viewer — это приложение, разработанное IPcamerastudio.com, которое позволяет просматривать видео в реальном времени с разных IP-камер. Перед использованием приложения нужно указать IP-адрес камеры, к которой необходимо подключиться. После запуска открывается простой интерфейс из двух вкладок: Видео и Справка. Вкладка «Видео» будет основным экраном просмотра, а вкладка «Справка» содержит инструкции о том, как просматривать видео с определённой IP-камеры.

Чтобы ввести IP-адрес, нужно открыть папку, в которой установлен IP Camera Viewer, а затем щёлкнуть правой кнопкой мыши файл «IPCamera.bat». Выберите «Редактировать», и когда появится окно, измените «96.10.1.168» на свой IP-адрес, а затем введите «/mjpg/video.mjpg» – путь MJPEG камеры. После внесения изменений перезапустите приложение, и всё готово. Теперь при открытии IP Camera Viewer вы сможете просматривать канал с определённой IP-камеры. На вкладке Управление камерой/Изменить камеру можно настроить различные параметры, включая разрешение видео, частоту кадров, громкость микрофона, яркость, контраст и многое другое. В IP Camera Viewer можно добавить до четырёх камер, а затем контролировать и просматривать их все одновременно. Но это всего лишь программа для просмотра – нет датчика движения, записи или чего-либо ещё.

Active Webcam

Active WebCam обнаруживает, контролирует и записывает видеофайлы практически из любого источника видео, включая веб-камеры USB, аналоговые камеры, подключённые к платам видеозахвата, видеопотоки FireWire, выходные данные ТВ-карт и сетевые IP-камеры. Софт может транслировать аудио и видео в реальном времени на веб-браузер или другую копию Active WebCam. При срабатывании датчика движения можно включить сигнал, отправить оповещение по электронной почте, а также записать или транслировать видео. Поддерживается непопулярная, но ещё востребованная опция Dial-Up Connection. Утилита позволяет редактировать клипы, добавлять текст, управлять различными пользователями и входить в систему удалённо. При запуске программы нужно выбрать: Создать новую камеру, Поиск камер, Открыть все каналы видеозахвата, Открыть сеанс, Создать веб-страницу и Инструкция. Самый простой способ настроить активную веб-камеру – это позволить программе автоматически обнаруживать ваши веб-камеры и другие видеоустройства. Каждый канал отображается в виде эскиза на панели предварительного просмотра.

Интерфейс HDMI становится неотъемлемой функциональной особенностью современного цифрового видеорегистратора. Практически все новые модели, появляющиеся в данный момент на рынке видеонаблюдения, помимо стандартных видеовыходов – композитного (BNC) и VGA – имеют разъем HDMI, обеспечивающий высокое качество изображения с разрешением 1920х1080 пкс

М.А. Савельев
Менеджер по проектам представительства
Samsung Techwin Europe Ltd

HDMI (High Definition Multimedia Interface) – это интерфейс для видео высокой четкости. Он позволяет передавать цифровые видеоданные высокого разрешения, а также многоканальные цифровые аудиосигналы. В первую очередь интерфейс получил широкое распространение в мультимедиаустройствах домашней электроники с переходом к цифровому телевидению и HDTV-стандартам. Интерфейс HDMI позволил уйти от аналоговых подключений RCA и SCART и обеспечил передачу цифрового изображения с разрешением 1920х1080 пкс и прогрессивной разверткой.

Фактически HDMI является аналогом DVI, который используется в компьютерных видеокартах и мониторах; при этом поддерживается обратная совместимость этих интерфейсов. Дополнительно HDMI имеет расширенные возможности: технологию защиты от копирования, передачу многоканальных цифровых аудиосигналов. Кроме того, HDMI меньше DVI по размеру (рис. 1).

Интерфейс HDMI претерпел несколько этапов развития от версии 1.0 до версии 1.4, которая является наиболее современной и поддерживает передачу видео 3D.

Кабель HDMI состоит из 4 экранированных пар проводов, по которым передаются сигналы видео, аудио и управления (служебные сигналы определения подключаемых устройств). Разумеется, ввиду того что передаются цифровые сигналы и обеспечивается скорость передачи до 10,2 Гбит/с, существуют ограничения по длине кабеля. Длина стандартного кабеля может достигать 15 м, дополнительно можно увеличить длину до 30 м и более с применением внешних усилителей-повторителей сигнала.

Для коммутации HDMI-сигналов существуют разнообразные распределители и коммутаторы, которые позволяют транслировать изображение и аудиосигналы на несколько устройств (мониторов, AV-ресиверов).

На первый взгляд, HDMI – типичное решение для мультимедиа и использование данного интерфейса в цифровых видеорегистраторах лишено смысла. Задача передавать высококачественный звук в охранном наблюдении не стоит. Однако именно HDMI, а не DVI стал активно использоваться как основной видеовыход регистраторов Stand Alone. Как уже отмечалось, HDMI-разъем компактнее, а инновационность и более широкая распространенность данного интерфейса делает его более предпочтительным. Существующие видеорегистраторы Stand Alone, не использующие в своей основе персональные компьютеры, имеют VGA-интерфейс, обеспечивающий вывод изображения с разрешением 1280х1024. Композитный выход обеспечивает и того меньшее разрешение, соответствующее аналоговому формату. При одновременном выводе изображений от нескольких телекамер на монитор с большой диагональю экрана изображение получается недостаточно четким.

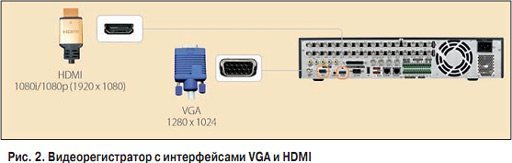

Так как разрешение изображения от каждого канала не может выводиться с максимальным разрешением, ограничение вносит разрешение видеовыхода (рис. 2). Так, при отображении 9 телекамер в режиме 3х3 через VGA-выход на изображение от каждой камеры теоретически приходится только 426х340 точек. Цифровая интерполяция на экране с большим разрешением не приводит к улучшению качества изображения. Как отмечалось выше, HDMI-выход в видеорегистраторе позволяет выводить картинку с разрешением 1920х1080, что и обеспечивает превосходное качество мультиэкранных изображений. Так, в режиме 3х3 на каждое изображение приходится около 640х360 точек, что ближе к разрешению изображения от одной камеры.

Вывод полноэкранного изображения через HDMI-выход видеорегистратора не имеет никаких преимуществ по сравнению с композитным или VGA-выходом.

Впрочем, HDMI применяется не только в регистраторах. Новое направление в телевизионных охранных системах – HDcctv – активно использует HDMI и в HD-камерах. Он не является основным, однако присутствует во многих камерах в качестве альтернативного подключения. Кроме того, производители HDcctv-устройств выпускают преобразователи сигнала HDcctv в HDMI. Разумеется, для работы с HD-сигналом недостаточно HDMI в камерах или видеорегистраторах. Для визуализации изображения высокой четкости используются мониторы с поддержкой HDMI. На сегодняшний день существует огромное количество мониторов – бытовых, профессиональных и специализированных (для CCTV) – с поддержкой интерфейса HDMI. Подавляющее большинство из них имеют диагональ экрана 19" и более.

Устройства и решения для работы с HDMI

Как уже отмечалось выше, существует множество устройств, позволяющих управлять HD-сигна-лами, что предоставляет дополнительные возможности в использовании интерфейса.

Наиболее востребованными для использования в CCTV являются HDMI-коммутаторы. Как и коммутаторы для композитного сигнала, они выполняют функцию переключения нескольких HD-сигналов на несколько мониторов. Существуют как простейшие свитчеры Nx1 (N-число входов), с помощью которых можно вывести изображение от нескольких регистраторов на один монитор высокого разрешения, так и матричные коммутаторы (NxM) для одновременного вывода одного изображения на несколько мониторов. Последние решают вопросы организации дополнительных рабочих мест и возможность использования меньшего числа мониторов для отображения мульти-экранов от нескольких видеорегистраторов. Идеология, принцип работы и принцип подключения HDMI-коммутатора аналогичны KVM-коммутаторам, широко используемым для работы с VGA-сигналами.

Управление может осуществляться вручную – клавишами на устройстве – или с помощью пульта. Коммутаторы могут поддерживать каскадное подключение с помощью интерфейса RS-485/422. Таким образом, с одного пульта можно управлять большим количеством устройств. HDMI-коммутаторы могут быть настольного исполнения и для установки в 19-дюймовую стойку (рис. 3).

Усилители и повторители

Все HDMI-коммутаторы дополнительно обеспечивают усиление видеосигнала, обычно до 30–45 м. Впрочем, для решения проблемы затухания сигнала при передаче его на большие расстояния используются специальные усилители и повторители.

Разница между повторителями и усилителями заключается в том, что повторители предназначены для каскадной передачи сигнала на очень большие расстояния.

Повторители включаются в цепь, и между ними необходимо выдерживать дистанцию. Усилители обеспечивают большее усиление, но используются они для корректировки сигнала на заранее выбранной дистанции.

Например, для передачи изображения по HDMI-кабелю длиной 20 м целесообразно использовать усилитель, в то время как на большее расстояние (например, 60 м) – несколько повторителей. Усилители не включаются в каскадную схему и устанавливаются на приемной стороне – непосредственно возле монитора.

HDMI – для нестандартных решений

В заключение стоит отметить, что в данный момент преимущества HDMI для CCTV-систем, возможно, покажутся кому-то недостаточно убедительными. Действительно, данная технология может и не являться сверхвостребован-ной. Однако любая CCTV-система уникальна, и зачастую возникает потребность в нестандартных решениях.

Опубликовано: Каталог "Системы цифровой видеорегистрации (DVR)" #2, 2010
