С недавнего времени дневные ходовые огни – обязательная составляющая в списке базового оборудования любого нового автомобиля. Впрочем, владельцам устаревших машин расстраиваться не стоит – рынок автоаксессуаров предлагает различные альтернативы головному «ближнему», которые можно смонтировать своими силами.
Суть модернизации
Технология подключения ДХО от автомобильного генератора возникла не случайно. Ведь основные требования ГОСТ по вопросу функционирования DRL таковы:
- мощные светоизлучающие диоды должны обязательно выключаться при активировании головного света, в качестве которого выступают «ближний», «дальний» или световой поток от ПТФ;
- ДХО должны автоматически запускаться при передвижении органа, управляющего режимами работы двигателя, в положение «включено»;
- должна быть обеспечена возможность выключения ходовых огней без помощи постороннего инструмента, т.е. кнопкой.
Самостоятельное подключение нештатных ДХО от генератора машины через четырехконтактное реле
В качестве инструментов и материалов для операции служат:
- обжимное устройство или пассатижи;
- кусачки, паяльник и нож;
- зажигалка или фен (необходимы для укладки термоусадочной ленты);
- двухжильный провод для соединения пары фонарей между собой;
- одиночные провода;
- четырехконтактное реле на 12 В;
- термоусадочная лента;
- пластиковые хомуты;
- предохранитель на 10 А;
- кнопка для принудительного отключения «автоматики».
Самая простая идеология подключения DRL не сложнее, чем установка подогреваемого сепаратора для дизтоплива. Она предполагает активирование огней при включении зажигания, и их выключение при остановке двигателя автомобиля. Ощутимый минус данного решения – неудовлетворение требованиям ГОСТа, ведь дневные ходовые огни горят вне зависимости от активности «головного» освещения и не могут быть деактивированы кнопкой.
Рассмотрим, как подключить ДХО от генератора через четырехконтактное реле:
- 87-й контакт подводится к плюсу дневных ходовых огней;
- 86-й контакт тянется на плюс габаритных огней;
- 85-й контакт подводится к плюсовому выводу от замка зажигания;
- 30-й контакт ведется к плюсовому выводу генератора (D+) через предохранитель 10А.
Непосредственно к минусовым выводам фонарей припаиваются и обжимаются клеммы под болт. Производится изоляция термоусадкой и клеммы прочно крепятся посредством болтового соединения к массе автомобиля. Кнопка принудительного выключения DRL встраивается между генератором и четырехконтактным реле, т.е. между 30 контактом и выводом D.
Схема работы системы такова:
- При старте двигателя плюс от генератора поступает на реле и светодиоды загораются.
- При включении габаритов DRL гаснут.
К сведению
- Альтернативой подключению от генератора может служить технология подсоединения от аккумуляторной батареи. В этом случае 30-й контакт подсоединяется к положительной клемме АКБ и ходовые огни загораются при включении зажигания.
- На 86-й контакт реле дополнительно можно присоединить «+» от ручника. Тогда при активировании стояночного тормоза ДХО будут гаснуть.
Тематическое руководство: как подключить ДХО от штатного генератора через пятиконтактное реле
Схема с пятиконтактным реле предусматривает задействование только четырех контактов и может быть использована для подключения дневных ходовых огней на Лада Приора ВАЗ 2170. Выход №87 не используется. В остальном процедура присоединения DRL через реле такова:
- к 30-му контакту подводится плюс от вывода «D» генератора;
- на 85-й выход присоединяется плюсовой провод от габаритов;
- с контакта 87а снимается «+», который уходит на питание блоков дневных ходовых огней;
- 86-й вывод соединяется с массой автомобиля в любом подходящем месте.
Такое подключение ДХО от генератора предусматривает еще и использование кнопки. Управляющий механизм встраивается в магистрали между генератором и 30-м контактом реле. При включенной кнопке суть функционирования схемы выглядит следующим образом:
- при включении двигателя «+» от генератора идет через включенную кнопку на 30-й контакт реле, откуда ток поступает на положительные выводы DRL (отрицательные выводы подключены к массе), в результате чего светодиодные огни загораются;
- при использовании «габаритов» катушка между контактами 85 и 86 активируется и 30-й контакт соединяется с 87-м, на выход 87а ток не поступает и огни гаснут.
В итоге
Подсоединение дневных ходовых огней к бортовой сети автомобиля осуществляется как через четырехконтактное реле, так и через пятиконтактное. При этом «+» силовой цепи берется с вывода D генератора. При таком положении дел фары активируются при включении двигателя. Реле позволяет отключать светодиодные огни при включении габаритных огней. В частном порядке отключать ходовые огни можно при включении «ближнего», взяв «+» с положительного контакта ближнего света вместо «габаритов».
Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.
Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.
При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.
Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.
Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.
Теперь несколько слов о вариантах подключения.
Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).
Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.
Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.
Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.
Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.
Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.
Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.
Всем привет! Наконец-то руки дошли и до стабилизаторов, а вернее помог случай обрыва провода)) один кругляш потух…ну и так как я туда уже полез, то решил подключить их (ДХО) через регулируемые стабилизаторы напряжения LM2596

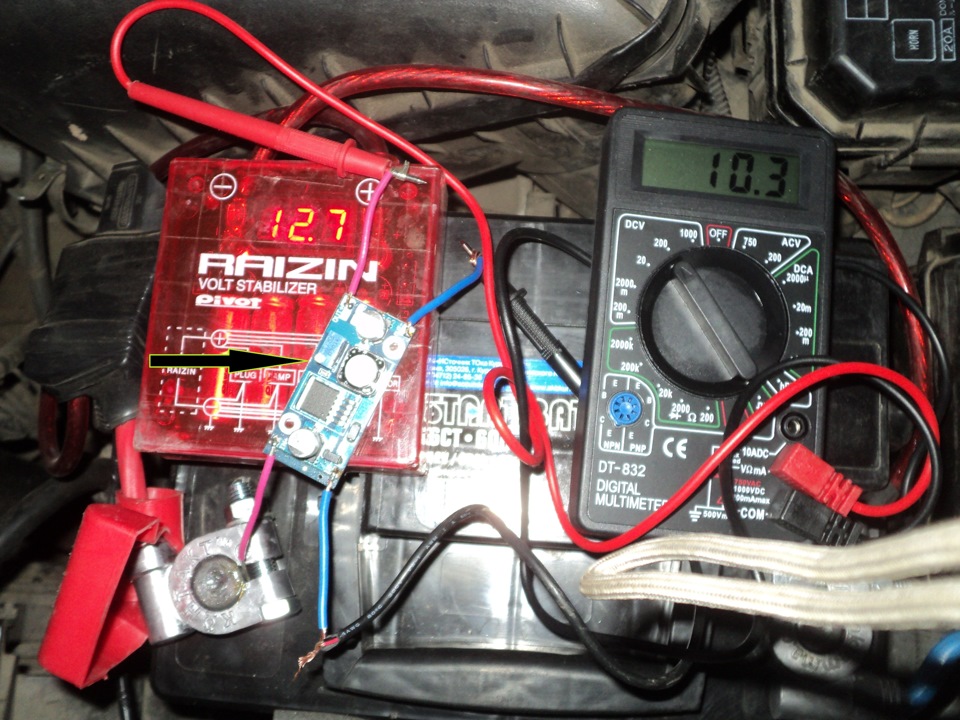

По установке — всё предельно просто: есть + и есть -…есть входы "IN" и выходы "OUT"…и это всё на них пропечатано. И есть сам регулятор напряжения, который регулируется тоненькой отвёрткой (на фото показан стрелкой)
Входное напряжение : 4V — 35V
Выходное напряжение : 1,23 V — 30 V
Входной ток : 3A ( макс. )
Эффективность преобразования : 92 % (самый высокий)
Частота переключения: 150KHz
Выходные пульсации: 30 мА ( maxmum )
Подключил к аккуму, с другой стороны мультиметр…и давай крутить-вертеть туда-сюда)) в принципе они изначально выставлены на 12 v, но проверить же надо))

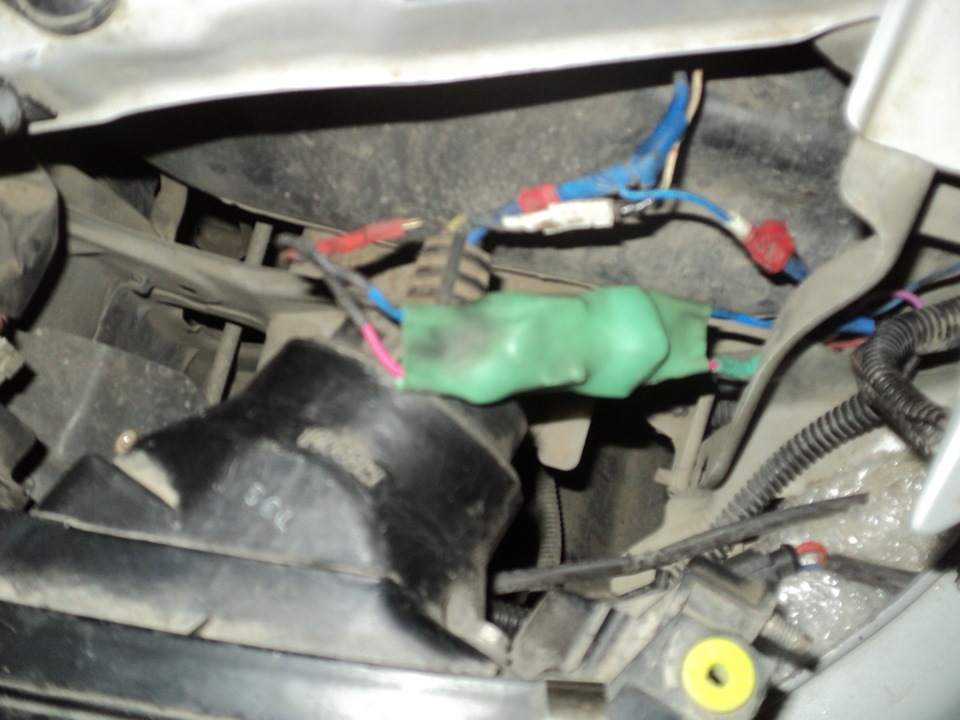

Затем затягиваем это всё термоусадкой и подрубаемся к проводу ДХО
До этого было подключено через кренки, которые верой и правдой прослужили 1,5 года и снял я их в рабочем состоянии, но установив стабилизаторы, думаю (а вернее многие так и говорят) это более правильный вариант.
