Как выбрать сверло по металлу

В этой статье мы подробно расскажем, как выбрать сверло по металлу. Вы получите ответы на следующие важные вопросы.

1. Какие выбрать сверла по металлу для выполнения определенных работ?
2. Какие характеристики и особенности имеют самые популярные спиральные разновидности?
3. О чем говорит цвет сверл?
4. Как читать их маркировку?
5. Для чего подходят различные хвостовики?
6. Что следует дополнительно учесть при выборе сверл?

Изучив информацию, вы сможете без проблем купить сверла по металлу, которые лучше всего справятся со своими задачами.

Выбираем сверла по металлу в зависимости от их вида и назначения

Выбирая сверло по металлу, мастер, в первую очередь, смотрит на его вид.

Спиральные сверла

Самый популярный вид. Эти простые дешевые сверла предназначены для проделывания глухих и сквозных отверстий определенных диаметров. Рабочая часть представляет собой цилиндрический стержень с двумя режущими кромками. Канавки служат для отвода стружки.

Фотография №1: спиральные сверла по металлу

Конусные сверла

Рабочие части имеют форму конусов. В быту такие сверла по металлу применяют редко. Они лучше всего подходят для специальных станков и двуручных дрелей. С их помощью проделывают отверстия с диаметрами от 6 до 60 мм.

Фотография №2: конусное сверло по металлу

Как выбрать ступенчатое сверло по металлу

Конические ступенчатые сверла по металлу лучше всего подходят для проделывания отверстий в тонких листах. Выглядят эти инструменты так.

Фотография №3: ступенчатое сверло по металлу

Как видите, при проделывании отверстий различных диаметров в тонколистовом металле инструмент не нужно менять.

Центровочные сверла по металлу

Центровочные сверла по металлу предназначены для проделывания в заготовках центровочных отверстий. Они необходимы для фиксации изделий на различных специальных станках.

Фотография №4: центровочные сверла по металлу

Левосторонние сверла

Левосторонние сверла по металлу специально предназначены для высверливания болтов и винтов со сломанными головками. С помощью обычных сверл сделать это не получится. Болт или винт будет прокручиваться.

Корончатые сверла по металлу

Корончатые сверла или кольцевые фрезы применяют для быстрого просверливания в металлических заготовках отверстий больших диаметров (от 15 до 100 мм). Принцип работы таких инструментов основан на корончатом фрезеровании. На него тратится в 4–12 раз меньше энергии, чем при использовании обычных сверл.

Фотография №6: корончатые сверла по металлу

Такие сверла предназначены для установки на сверлильные, фрезерные и токарные станки. Для ручной работы используют специальные инструменты с зажимами типа QuickIN Plus.

Перовые сборные сверла

Перовые сборные сверла отлично подходят для обработки чугуна, конструкционной стали и твердых поковок. С помощью этих инструментов проделывают фасонные и ступенчатые отверстия больших диаметров. Перовые сборные сверла состоят из державок, к которым крепят пятигранные режущие пластины различных размеров. Для отвода стружки на них имеются специальные канавки.

Твердосплавные сверла

Твердосплавные сверла изготовлены с применением особо прочных материалов. Существуют следующие разновидности таких инструментов.

1. Монолитные.
2. Сварные.
3. Со специальными пластинами.

Такие инструменты покупают для обработки заготовок из жаропрочных сталей и сплавов титана.
Далее расскажем, как выбрать качественное спиральное сверло по металлу.

Спиральные сверла по металлу: особенности выбора

При выборе сверл по металлу мастера смотрят на:

1. материал изготовления;
2. цвет;
3. маркировку;
4. размеры;
5. форму хвостовика;
6. производителей.

Из каких материалов изготавливают сверла по металлу

Основной материал, идущий на изготовление сверл по металлу, — быстрорежущая сталь. Для повышения надежности и расширения функционала добавляют кобальт и молибден.
К примеру, если в сплаве содержится 5 % кобальта, срок службы сверла увеличивается в три раза. Таким инструментом можно работать с заготовками из нержавеющей и легированной сталей с пределами с пределами прочности на растяжение до 1000 Н/мм2.

Что говорит цвет сверл по металлу о технологиях их изготовления

При выборе сверла по металлу его качество можно оценить по цвету.

1. Серые сверла по металлу.

Изготовлены без применения дополнительной обработки. В быту используются чаще всего. Однако качество, срок службы и функциональность оставляют желать лучшего.

Фотография №9: самые распространенные сверла по металлу

1. Черные сверла по металлу.

Черный цвет говорит о том, что при финишной обработке инструментов использовался перегретый пар. Такие сверла подходят для работы с заготовками из легированных и углеродистых сталей, цветных металлов и иных материалов с прочностью на растяжение до 800 Н/мм2.

Фотография №10: парооксидированные сверла по металлу

1. Сверла по металлу со слабым золотистым оттенком.

Он означает, что при финишной обработке применяли отпуск для снятия внутренних напряжений и закалку. Отличаются надежностью и долговечностью.

Фотография №11:: закаленное сверло по металлу

Стоят дороже аналогов, но отличаются максимальными качеством и долговечностью. Ярко-золотой цвет означает, что сверло покрыто нитритом титана. При помощи таких инструментов можно обрабатывать заготовки из материалов с прочностью на растяжение до 1100 Н/мм2. Еще одно преимущество таких сверл — низкий коэффициент трения.

Фотография №12: сверло, покрытое нитритом титана

Размеры сверл по металлу

Размер также относится к основным критериям выбора спирального сверла по металлу. По ГОСТу эти инструменты делятся на три группы.

1. Короткие. Диаметр — 0,3–20 мм. Длина — 20–131 мм.
2. Удлиненные. Диаметр — 0,3–20 мм. Длина — 131–205 мм.
3. Длинные. Диаметр — 1–20 мм. Длина — 205–254 мм.

Выбирайте сверла по металлу в зависимости от габаритов заготовки, а также типа и диаметра отверстия, которое необходимо проделать.

Российская и зарубежная маркировки сверл

По российским стандартам:

1. маркировке подлежат все спиральные сверла диаметром от 2 мм;
2. на сверла диаметром 2–3 наносят лишь марку стали и поперечное сечение;
3. на сверла диаметром от 3 мм также наносят логотип компании-производителя.

В российских маркировках присутствуют цифры и буквы «Р», «М» и «К».

1. «Р6». Означает, что сверло изготовлено из быстрорежущей стали с 6-процентным содержанием вольфрама.
2. «М5». Говорит о том, что в сплаве присутствует молибден (5 %).
3. «К5». Добавлен кобальт (5 %).

Изображение №1: правила расшифровки российских маркировок

В зарубежных маркировках букву «Р» заменяет аббревиатура HSS. К ней добавляют информацию о составе сплава и предназначении сверла. Перечислим чаще всего встречающиеся обозначения и их расшифровки.

1. HSS-TiN. Свело покрыто нитридом титана. Термостойкость инструмента — 600 °C.
2. HSS-TiAN. Нитрид титана легирован алюминием. Термостойкость инструмента — 900 °C.

Это самые надежные и износостойкие сверла, предназначенные для работы с различными металлами (включая титан).

1. HSS-G. Предназначение таких инструментов — сверление углеродистых и легированных сталей, а также сплавов из меди и алюминия.
2. HSS-E. Кроме вышеперечисленных материалов сверлят нержавеющие и кислотостойкие стали.
3. HSS-G Co 5. Сверлят различные металлы с прочностью на растяжение до 1100 Н/мм2.

Фотография №13: пример зарубежной маркировки сверла

Выбор спирального сверла по металлу по форме хвостовика

При выборе сверла по металлу также обратите внимание на форму хвостовика. Хвостовик — это часть сверла, которая зажимается в патроне. Существуют следующие основные разновидности хвостовиков.

Самый распространенный тип. Обычно диаметры хвостовика и сверла совпадают, но есть и модели, в которых хвостовики толще или тоньше рабочих частей. К недостаткам цилиндрических хвостовиков относят невозможность передачи инструменту большого крутящего момента. Главное достоинство заключается в том, что при заклинивании сверла дрель не сломается.

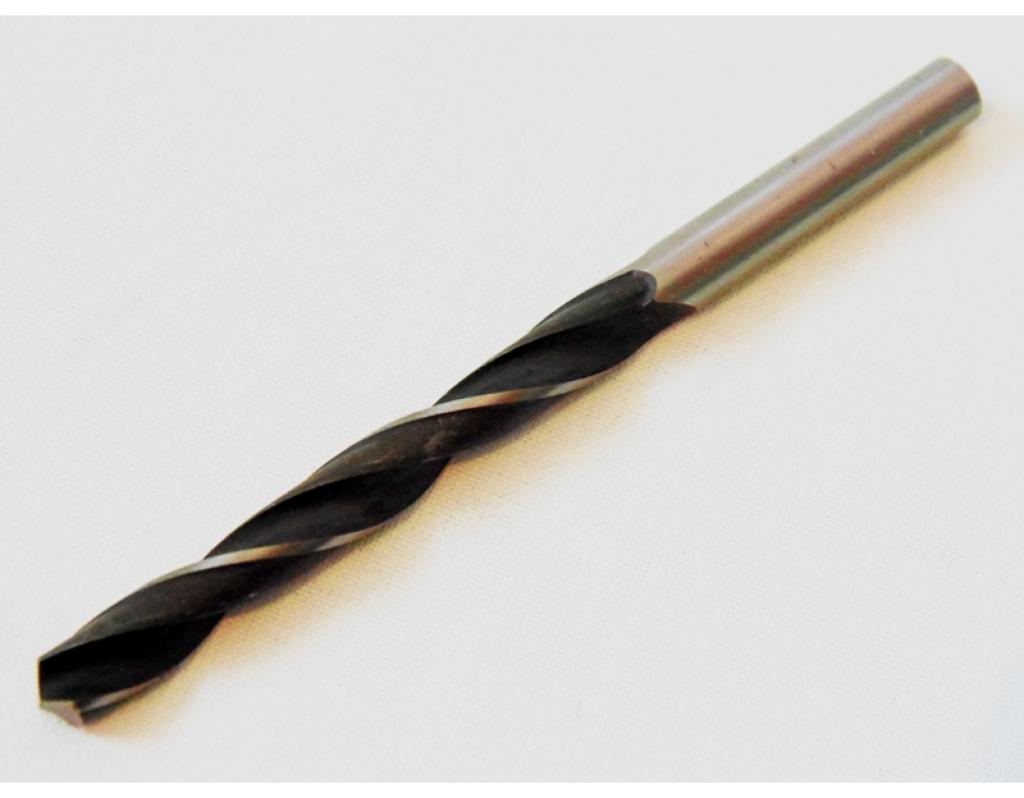

Фотография №14: сверло с цилиндрическим хвостовиком

Могут зажиматься обычными кулачковыми патронами и вставляться в специальные держатели. На сверла с такими хвостовиками можно передавать большие крутящие моменты. При установке таких инструментов в держатели немного снижается точность.

Фотография №15: сверла с шестигранными хвостовиками

Сверлами с такими хвостовиками оснащают промышленные дрели и станки.

Фотография №16: сверла с коническими хвостовиками

Лучшие производители сверл

Перечислим производителей сверл, продукция которых пользуется популярностью.

Эта немецкая компания занимает лидирующую позицию на рынке. Несмотря на высокие цены спрос на продукцию не уменьшается, т. к. она отличается высокими качеством и долговечностью. Купить сверла Bosh можно как поштучно, так и в наборах.

Фотография №17: сверла Bosch

Эта компания также находится в Германии. Поставляет на мировой рынок различные режущие инструменты. Продукция сочетает в себе высокое качество и приемлемую стоимость. Особого внимания заслуживает серия спиральных сверл с крестовой заточкой (TL 3000).

Фотография №18: сверла Ruko

Это один из ведущих отечественных производителей. Рекомендуем обратить внимание на серию «Кобальт». В нее входят надежные, точные и качественные сверла по металлу (ГОСТ 10902-77). При этом цены на продукцию значительно ниже.

Фотография №19: сверла «Зубр»

Это наша собственная торговая марка. Мы специализируемся на выпуске износостойких и качественных спиральных сверл по ГОСТу 10902-77 с цилиндрическими хвостовиками. На изготовление идет быстрорежущая сталь марки Р6М5. Наши сверла подходят для работы с различными металлами (серый чугун, цветные металлы и их сплавы, жаропрочные, высокопрочные и стойкие к коррозии стали и сплавы, титановые сплавы и пр.). Приобрести нашу продукцию вы можете по максимально низким ценам.

Как правильно выбрать сверло по металлу: важные особенности

Чтобы правильно выбрать сверло по металлу, учтите следующие важные особенности.

1. Обратите внимание на угол заточки. Его выбирайте в зависимости от типа металла, который будете сверлить.
2. Бронза — 130–140°.
3. Чугун — 118°.
4. Конструкционная сталь — 116°.
5. Нержавеющая сталь — 120°.
6. Если приобретаете сверла для редкого бытового пользования, можно сэкономить и купить дешевые серые модели. В противном случае — выбирайте качество.
7. Удостоверьтесь в том, что хвостовик подходит к вашему инструменту.
8. Если нужно соблюсти допуски, приобретайте сверла повышенного класса точности (А1).

Как выбрать сверло по металлу для дрели под саморез

Чтобы подобрать сверло под саморез по металлу, руководствуйтесь следующим принципом. Диаметр сверла должен быть меньше диаметра самореза.

диаметр резьбы,d	диаметр сверла, мм
ST 2,9	2,4
ST 3,5	2,9
ST 3,9	3,2
ST 4,2	3,7
ST 4,8	4,2
ST 5,5	4,9
ST 6,3	5,9

Изображение №2: таблица для выбора диаметров сверл под саморезы по металлу

Перед вкручиванием крепежа смажьте отверстие машинным маслом. Фиксация пройдет без особых усилий.

Вы здесь

Оглавление

Длинные сверла по металлу используются с целью сверления сквозных, а также глухих отверстий в шпинделях, валах и деталях с большой длиной. Им характерна низкая производительность. Шлифованное длинное сверло по металлу имеет высокую устойчивость к изломам, применяется при работе с легированной и нелегированной углеродистой сталью, цветными металлами Petrometal, серым и ковким чугуном, металлокерамикой, бронзой и латунью. Изготавливаются в соответствии с ГОСТ 886-77, ГОСТ 886-77, ГОСТ 2092-77 и ГОСТ 22094-76. В ГОСТах подана информация об основных размерах устройств. Они имеют диаметр от 1 до 20 мм, общую протяженность от 56 до 254 мм. В них, в отличие от других режущих инструментов, увеличено общее и рабочее расстояние, а также увеличен угол при вершине режущих кромок. Во всех стандартных конструкциях он равен 118 градусам, а в длинных устройствах – 135. Данная особенность позволяет работать с материалами, которые гораздо тяжелее, так как снижается нагрузка на инструмент. Это ведет за собой увеличение срока использования прибора, а также увеличение интервалов между заточками.

фото:длинные сверла по металлу

Как выбрать удлиненное сверло по металлу?

Выбирая удлиненный режущий прибор, прежде всего, обратите внимание на следующие детали:

1. Угол заточки режущей части. У данного устройства он должен быть 135 градусов.
2. Маркировку. По ней будет понятно, из какого материала изготовлен прибор, и как его можно будет применять.
3. Цвет. Выбирайте насыщенно золотые режущие инструменты, так как они обладают наиболее сильной прочностью, в них также максимально уменьшено трение.
4. Материал изготовления. Он влияет на возможность устройством сверлить определенные конструкции.

Также рекомендуем вам обратить внимание на модель вашего станка, его состояние, мощность, метод получения заготовки (это может быть отливка, штамповка, вырезка), точность получаемого отверстия. Обязательно узнайте, какие допуск и шероховатость имеет сверло сверхдлинное. Также учтите глубину обрабатываемого отверстия.

Виды и технические характеристики

Удлиненную конструкцию могут иметь следующие режущие инструменты:

• Удлиненные спиральные сверла;
• Сверла удлиненные конический хвостовик спиральные;
• С цилиндрическим хвостовиком.

Сверла длинной серия с коническим хвостовиком имеют специальную часть инструмента, которая зажимается в патроне дрели или же станка.

Длина устройства подбирается зависимо от диаметра отверстия, размер сверла по металлу удлиненного не намного больше, стандартных размеров.

Стандарт	DIN 340, ГОСТ 886-77
Технология изготовления	Шлифование, вальцевание, штампование
Дополнительная обработка	Полирование
Угол при вершине	135 градусов
Точность	А 1 (Н 10) или В 1 (Н12)
Хвостовик	Цилиндрический или конический
Материал изготовления	Высококачественная быстрорежущая сталь
Диаметр,мм	От 1 до 20
Длина,мм	От 56 до 254
Заточка	Возможна спиральная

Также существуют сверхдлинные сверла по металлу, они используются для сверления глубоких отверстий в сталях, которые имеют твердость 1300 Н/мм 2 .

Основные размеры

В таблице ниже вы можете ознакомиться с основными параметрами режущих инструментов с большим размером, а именно с их диаметром и длиной. Например, сверло 5 5 длинное имеет протяженность 139 мм.

фото:размеры удлиненный сверл по металлу

Название	Диаметр,мм	Длина,мм
Сверло по металлу удлиненное DIN 340	1,5	70
Сверло по металлу удлиненное DIN 340	2	85
Сверло по металлу удлиненное DIN 340	2	85
Сверло по металлу удлиненное DIN 340	2,9	95
Сверло по металлу удлиненное DIN 340	3	100
Сверло по металлу удлиненное DIN 340	3	100
Сверло по металлу удлиненное DIN 340	3,2	300
Сверло по металлу удлиненное DIN 340	3,2	106
Сверло по металлу удлиненное DIN 340	3,3	106
Сверло по металлу удлиненное DIN 340	3,5	106
Сверло по металлу удлиненное DIN 340	3,5	112
Сверло по металлу удлиненное DIN 340	3,8	112
Сверло по металлу удлиненное DIN 340	4	119
Сверло по металлу удлиненное DIN 340	4	119
Сверло по металлу удлиненное DIN 340	4	119
Сверло по металлу удлиненное DIN 340	4,1	300
Сверло по металлу удлиненное DIN 340	4,2	119
Сверло по металлу удлиненное DIN 340	4,5	119
Сверло по металлу удлиненное DIN 340	4,5	126
Сверло по металлу удлиненное DIN 340	5	126
Сверло по металлу удлиненное DIN 340	5	132
Сверло по металлу удлиненное DIN 340	5	132
Сверло по металлу удлиненное DIN 340	5,5	300
Сверло по металлу удлиненное DIN 340	5,5	139
Сверло по металлу удлиненное DIN 340	6	139
Сверло по металлу удлиненное DIN 340	6	139
Сверло по металлу удлиненное DIN 340	6	139
Сверло по металлу удлиненное DIN 340	6,5	300
Сверло по металлу удлиненное DIN 340	7	148
Сверло по металлу удлиненное DIN 340	7	156
Сверло по металлу удлиненное DIN 340	7,5	156
Сверло по металлу удлиненное DIN 340	8	156
Сверло по металлу удлиненное DIN 340	8	165
Сверло по металлу удлиненное DIN 340	8	165
Сверло по металлу удлиненное DIN 340	8,5	300
Сверло по металлу удлиненное DIN 340	9	165
Сверло по металлу удлиненное DIN 340	9	175
Сверло по металлу удлиненное DIN 340	10	175
Сверло по металлу удлиненное DIN 340	10	184
Сверло по металлу удлиненное DIN 340	10	300
Сверло по металлу удлиненное DIN 340	11	195
Сверло по металлу удлиненное DIN 340	12	205
Сверло по металлу удлиненное DIN 340	12	300

Производители

Сверло спиральное удлиненное производится в трех странах:

Самые лучшие устройства производятся в Германии компанией Heller, они имеют наибольшую прочность и срок службы.

Как выбрать сверло по металлу:Видео

1. Угол заточки режущей части. У данного устройства он должен быть 135 градусов.
2. Маркировку. По ней будет понятно, из какого материала изготовлен прибор, и как его можно будет применять.
3. Цвет. Выбирайте насыщенно золотые режущие инструменты, так как они обладают наиболее сильной прочностью, в них также максимально уменьшено трение.
4. Материал изготовления. Он влияет на возможность устройством сверлить определенные конструкции.

Также рекомендуем вам обратить внимание на модель вашего станка, его состояние, мощность, метод получения заготовки (это может быть отливка, штамповка, вырезка), точность получаемого отверстия. Обязательно узнайте, какие допуск и шероховатость имеет сверло сверхдлинное. Также учтите глубину обрабатываемого отверстия.

Виды и технические характеристики

Удлиненную конструкцию могут иметь следующие режущие инструменты:

• Удлиненные спиральные сверла;
• Сверла удлиненные конический хвостовик спиральные;
• С цилиндрическим хвостовиком.

Сверла длинной серия с коническим хвостовиком имеют специальную часть инструмента, которая зажимается в патроне дрели или же станка.

Длина устройства подбирается зависимо от диаметра отверстия, размер сверла по металлу удлиненного не намного больше, стандартных размеров.

Стандарт	DIN 340, ГОСТ 886-77
Технология изготовления	Шлифование, вальцевание, штампование
Дополнительная обработка	Полирование
Угол при вершине	135 градусов
Точность	А 1 (Н 10) или В 1 (Н12)
Хвостовик	Цилиндрический или конический
Материал изготовления	Высококачественная быстрорежущая сталь
Диаметр,мм	От 1 до 20
Длина,мм	От 56 до 254
Заточка	Возможна спиральная

Также существуют сверхдлинные сверла по металлу, они используются для сверления глубоких отверстий в сталях, которые имеют твердость 1300 Н/мм 2 .

Основные размеры

В таблице ниже вы можете ознакомиться с основными параметрами режущих инструментов с большим размером, а именно с их диаметром и длиной. Например, сверло 5 5 длинное имеет протяженность 139 мм.

фото:размеры удлиненный сверл по металлу

Название	Диаметр,мм	Длина,мм
Сверло по металлу удлиненное DIN 340	1,5	70
Сверло по металлу удлиненное DIN 340	2	85
Сверло по металлу удлиненное DIN 340	2	85
Сверло по металлу удлиненное DIN 340	2,9	95
Сверло по металлу удлиненное DIN 340	3	100
Сверло по металлу удлиненное DIN 340	3	100
Сверло по металлу удлиненное DIN 340	3,2	300
Сверло по металлу удлиненное DIN 340	3,2	106
Сверло по металлу удлиненное DIN 340	3,3	106
Сверло по металлу удлиненное DIN 340	3,5	106
Сверло по металлу удлиненное DIN 340	3,5	112
Сверло по металлу удлиненное DIN 340	3,8	112
Сверло по металлу удлиненное DIN 340	4	119
Сверло по металлу удлиненное DIN 340	4	119
Сверло по металлу удлиненное DIN 340	4	119
Сверло по металлу удлиненное DIN 340	4,1	300
Сверло по металлу удлиненное DIN 340	4,2	119
Сверло по металлу удлиненное DIN 340	4,5	119
Сверло по металлу удлиненное DIN 340	4,5	126
Сверло по металлу удлиненное DIN 340	5	126
Сверло по металлу удлиненное DIN 340	5	132
Сверло по металлу удлиненное DIN 340	5	132
Сверло по металлу удлиненное DIN 340	5,5	300
Сверло по металлу удлиненное DIN 340	5,5	139
Сверло по металлу удлиненное DIN 340	6	139
Сверло по металлу удлиненное DIN 340	6	139
Сверло по металлу удлиненное DIN 340	6	139
Сверло по металлу удлиненное DIN 340	6,5	300
Сверло по металлу удлиненное DIN 340	7	148
Сверло по металлу удлиненное DIN 340	7	156
Сверло по металлу удлиненное DIN 340	7,5	156
Сверло по металлу удлиненное DIN 340	8	156
Сверло по металлу удлиненное DIN 340	8	165
Сверло по металлу удлиненное DIN 340	8	165
Сверло по металлу удлиненное DIN 340	8,5	300
Сверло по металлу удлиненное DIN 340	9	165
Сверло по металлу удлиненное DIN 340	9	175
Сверло по металлу удлиненное DIN 340	10	175
Сверло по металлу удлиненное DIN 340	10	184
Сверло по металлу удлиненное DIN 340	10	300
Сверло по металлу удлиненное DIN 340	11	195
Сверло по металлу удлиненное DIN 340	12	205
Сверло по металлу удлиненное DIN 340	12	300

Производители

Сверло спиральное удлиненное производится в трех странах:

Самые лучшие устройства производятся в Германии компанией Heller, они имеют наибольшую прочность и срок службы.

Сверло под резьбу – металлорежущий инструмент, который используют перед применением метчика или аналогичного приспособления. Необходимо, чтобы все параметры соответствовали действующим требованиям и стандартам. В противном случае крепление будет ненадежным.

Для выбора оптимального диаметра сверла под резьбу были разработаны специальные таблицы. Значение зависит от типа нарезки. Требования к размеру сверла и параметрам метрических отверстий регулируется межгосударственным стандартом ГОСТ 19257-73. В качестве вспомогательного инструмента необходимо использовать штангенциркуль или другое приспособление для вычисления размера и шага резьбы.

Параметры отверстия

Резьбу различают по следующим характеристикам:

1. Единица измерения. На территории страны используют преимущественно метрическую систему исчисления. Дюймовыми значениями пользовались в трубной промышленности.

За рубежом дюймовая система считается основной. Владельцы автомобилей, которые собирались для американского рынка, знают, что в них нет ни одного элемента с метрической нарезкой.

1. Шаг резьбы и количество заходов ниток. Нестандартные параметры используются в автомобильной и станкостроительной промышленности.
2. Форма профиля. Фигуры отличаются по типу нарезки. Существуют элементы треугольной, прямоугольной, трапециевидной и круглой формы.
3. Направление витков. Различают право- и левосторонние нарезки.
4. Вид. Наружная или внутренняя.
5. Тип поверхности. Он может быть цилиндрическим или коническим.

Основным условием качественного соединения является соответствие показателей внешней и внутренней резьбы. Если один из параметров не совпадает, крепление будет ненадежным.

Наиболее распространенными методами резьбового соединения являются болтовой и шпилечный крепежи. В последнем случае помимо основного приспособления в качестве вспомогательных элементов используют гайки и шайбы.

Предварительное сверление отверстий – непременная процедура, предшествующая нарезке. При этом диаметр буравчика должен быть несколько меньше размера болта или шпильки.

Глубина сверления – один из самых важных показателей. При расчете необходимо учитывать следующие факторы:

• глубину ввинчивания резьбового элемента;
• величину наружной нарезки;
• наличие и параметры фаски.

Для расчета глубины ввинчивания необходимо учитывать тип обрабатываемого материала. Для стали, титана, бронзы и латуни никакие поправки не нужны, а вот для серого и ковкого чугуна применяют повышающий коэффициент 1,25. Для легких сплавов этот показатель еще выше – его увеличивают в два раза.

Таблица размеров сверла и отверстий под метрическую и дюймовую резьбу

Рассмотрим результаты расчетов из ГОСТ 19257-73:

1. Под резьбу М3 необходим метчик, для которого стандартный шаг – 0,5, сверла – 2,5 мм.
2. Под резьбу М4 необходим метчик, для которого стандартный шаг – 0,7, сверла – 3,3 мм.
3. Под резьбу М5 необходим метчик, для которого стандартный шаг – 0,8, сверла – 4,2 мм.
4. Под резьбу М6 необходим метчик, для которого стандартный шаг – 1,0, сверла – 5,0 мм.
5. Под резьбу М8 необходим метчик, для которого стандартный шаг – 1,25, сверла – 6,75 мм.
6. Под резьбу М10 необходим метчик, для которого стандартный шаг – 1,5, сверла – 8,5 мм.
7. Под резьбу М12 необходим метчик, для которого стандартный шаг – 1,75, сверла – 10,25 мм.
8. Под резьбу М16 необходим метчик, для которого стандартный шаг – 2,0, сверла – 13,5 мм.

Несмотря на то что метрическая система исчислений является наиболее популярной, рекомендуем ознакомиться с таблицей диаметров сверл под резьбу:

Формула подбора сверлильного инструмента

Подбор оптимального размера сверла под резьбу – залог качественной работы нарезного приспособления.

Для расчета проще всего использовать известную формулу: от значения номинального диаметра отнимают величину шага. Например, для М8 необходимо приспособление сечением 8-1,25 (стандартный шаг) = 6,75 мм.

Следует помнить, что при работе с пластичными материалами расчетное количество витков увеличивается. Таким образом, для сверления латуни необходимо подготовить буравчик большего диаметра, чем необходимо для хрупких металлов и сплавов, таких как чугун или бронза.

Как показывает практика, диаметр отверстия должен быть меньше, чем номинальная величина нарезки. При этом существуют предельные показатели, превышение которых считают нарушением технологического процесса. Например, для М6 максимальный диаметр отверстия не должен превышать 5,153 мм.

Какое сверло лучше использовать

Современная промышленность предлагает потребителям широкий выбор приспособлений для обработки различных поверхностей. Встречаются следующие сверла по металлу:

1. Спиральные. Наиболее распространенный вид. Представляет собой инструмент цилиндрической формы, изготовленный из высококачественных материалов. Чаще всего используют быстрорежущую сталь. Максимальный диаметр буравчика может достигать 80 мм. Их используют на крупных металлообрабатывающих предприятиях.
2. Ступенчатые. Имеют форму расширяющегося бура. Их нельзя использовать в качестве подготовительного инструмента перед применением метчика. Основная область использования – обработка тонколистового металла.
3. Перовые. Универсальный инструмент. Особенность – наличие съемных режущих пластин. С их помощью можно получить отверстие идеальной формы. Перовые сверла – относительно недорогой инструмент. Их редко используют для сверления отверстий под нарезку. Основная сфера применения – исправление дефектов и перекосов.
4. Удлиненные. Такая конструкция позволяет выполнить глухие или сквозные отверстия на значительной глубине. Эксплуатация таких приспособлений предусматривает использование смазочно-охлаждающей жидкости, которую подают по специальным каналам. На промышленных предприятиях используют буравчики для обработки сверхтвердых материалов.
5. Центровочные. Относятся к токарным приспособлениям. Используются для сверления отверстий с целью дальнейшего закрепления заготовки в центрах.

Необходимо обращать внимание на класс точности. От этого параметра зависит чистота готового отверстия. Существует три класса точности:

1. «В». Самый низкий класс. Позволяет оформлять отверстия с точностью до 15 квалитета.
2. «В1». Инструмент повышенной чистоты. Показатель точности – до 14 квалитета.
3. «А». Приспособление повышенной точности. Позволяет выполнять отверстия в диапазоне 10–13 квалитета. Отличаются высокой стоимостью.

Выбор правильного размера сверла для оформления отверстия перед нарезкой резьбы – важная процедура, от качества выполнения который зависит надежность будущего соединения.

А вы пользуетесь формулой подбора или предпочитаете руководствоваться вспомогательными таблицами? Напишите о вашем методе в блоке комментариев.
