Коронка для отверстий в металле

2. Центрирующее сверло и адаптер.
Центрирующее сверло позволяет избегать бокового смещения и обеспечивает необходимую точность.

Адаптер — это крепление для вставки оснастки в патрон. Подразделяются на цилиндрические и шестигранные. Перед покупкой проверьте, с какой из них работает ваше устройство.

Корончатое сверло. Это сочетание слов слышал наверное каждый специалист, который занимается металлообработкой.

Но как оказывается, далеко не всем известно что это такое на самом деле.

Сегодня мы подробно разберем, что такое корончатое сверление, почему и когда оно выгоднее спирального, что такое корончатые сверла и как их выбрать.

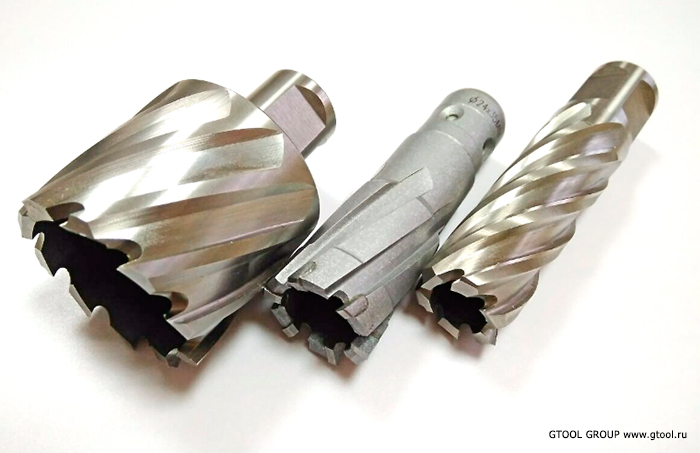

Корончатое сверло, или как его иногда называют – кольцевая фреза. Это сверло выполненное в виде полого цилиндра, по внешнему контуру которого расположены режущие зубья.

Иногда корончатое сверло путают с биметаллической коронкой, которая выглядит вот так.

Действительно, их конструкции очень схожи. Но корончатое сверло предназначено исключительно для сверления металла, и металла большой толщины. С такой задачей биметаллической коронке удастся справиться с трудом.

Мы сегодня говорим исключительно про корончатые сверла для металла.

Так чем же так привлекательно именно корончатое сверление и чем оно выгоднее привычного сверления спиральным сверлом?

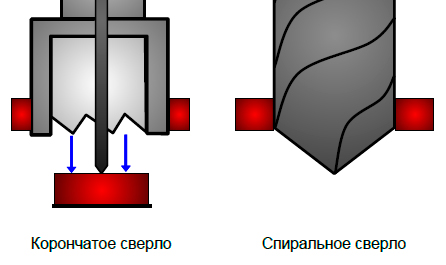

На схеме ниже показано, как работают спиральное и корончатое сверло.

Корончатое сверло высверливает металл только по контуру отверстия, а спиральное сверло высверливает весь объем.

Это означает, что корончатое сверление в несколько раз быстрее спирального (в зависимости от диаметра).

Так же, благодаря меньшей площади резания, такой способ требует меньше приложения усилий. Это позволяет использовать менее мощные двигатели сверлильных станков, чем при сверлении того же диаметра спиральным сверлом.

Менее мощный двигатель позволяет облегчить конструкцию всего станка.

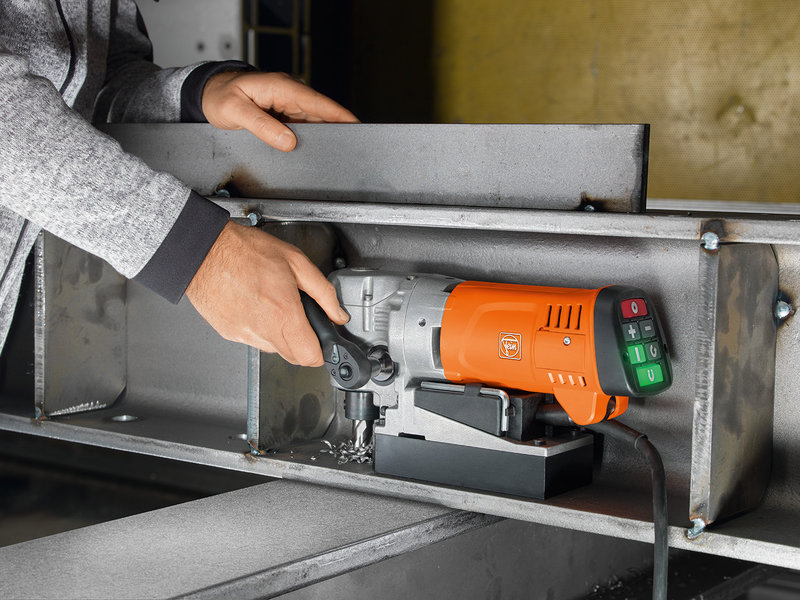

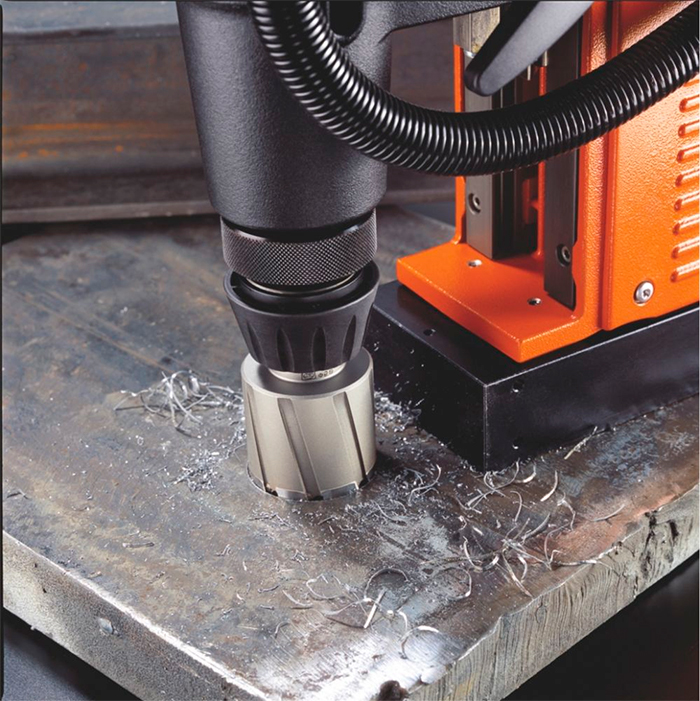

То есть магнитный станок с двигателем 800-1000 Вт и весом всего 9-10 кг, с помощью корончатого сверла может просверлить отверстие диаметром 30-35 мм. И тот же станок спиральным сверлом просверлит отверстие только 12-13 мм.

Но с магнитными станками и их характеристиками мы знакомились в этой статье, поэтому пойдем дальше.

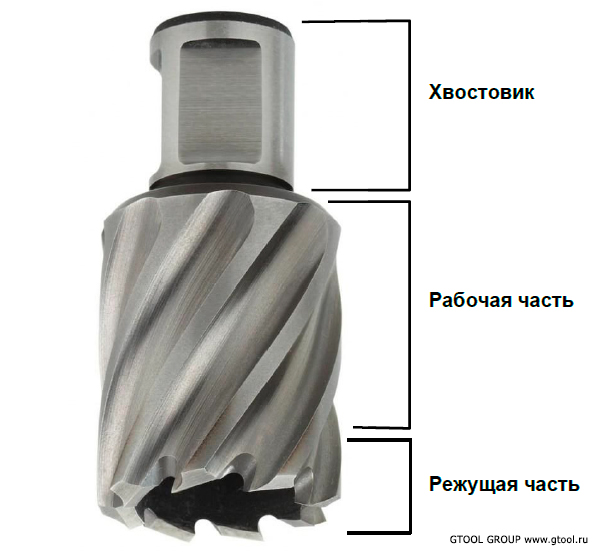

Рассмотрим ближе само корончатое сверло.

У него есть три основных элемента:

• хвостовик
• само тело сверла
• режущая часть (зубья)

Хвостовики корончатых сверл.

Хвостовики существуют нескольких видов:

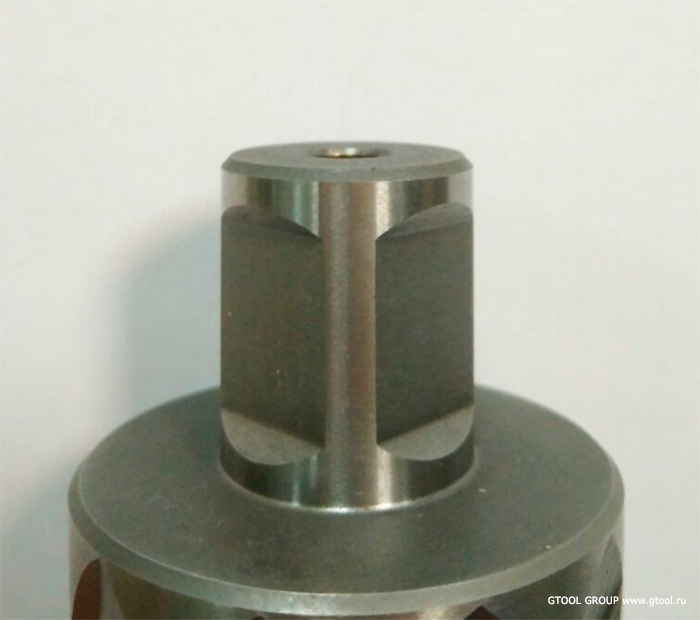

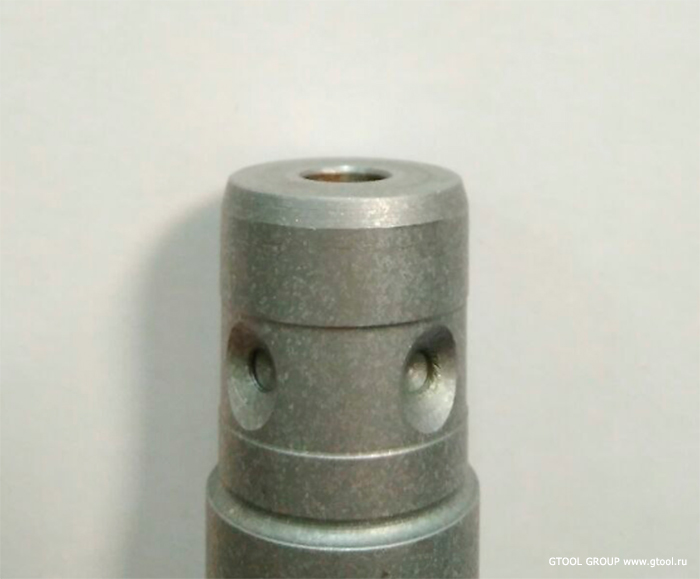

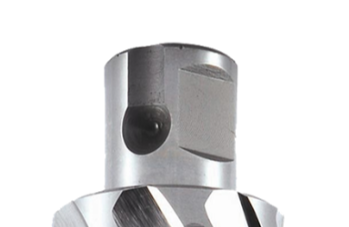

• Weldon – самый распространенный вид хвостовика на станках в с магнитным основанием. Такой хвостовик представляет собой цилиндр с двумя опорными площадками для фиксации его винтами. Существует два размера хвостовика Weldon (по внешнему диаметру) – Weldon 19 (для сверл до 61 мм у сверл GTOOL G-Cut) и Weldon 32 (для сверл диаметром 61 мм и выше у сверл GTOOL G-Cut).

• Quick IN – корончатые сверла с такими хвостовиками выпускаются специально для магнитных станков FEIN. Такой хвостовик так же представляет собой цилиндр, но вместо площадок в нем используются 4 круглых углубления, за которые происходит фиксация сверла.

Диаметр хвостовика Fein Quick In меньше Weldon 19, поэтому он не подходит для использования на других станках. Для этой задачи есть специальные переходники.

• NITTO/UNIVERSAL 19 мм – применяется в станках фирмы NITTO-KOHKI, но также подходит для любых станков на магнитном основании с патроном под стандартный Weldon 19 (но установка такого хвостовика осуществляется только с помощью одной плоскости для фиксации винтом)

То есть выбирая корончатое сверло, в первую очередь стоит знать с каким хвостовиком сверла работает Ваш станок.

Рабочая часть сверла.

Она представляет собой полый цилиндр гладкий внутри, с канавками для отвода стружки снаружи.

Во время сверления, получаемая "шайба" постепенно углубляется внутрь рабочей части.

Это означает что чем больше глубина рабочей части корончатого сверла, тем большую толщину металла оно может просверлить.

Сверла GTOOL G-Cut имеют два основных размера рабочей части сверла – 25 и 50 мм.

То есть они могут сверлить металл толщиной до 25 и 50 мм. Но при необходимости можно заказать специальные сверла с большей глубиной.

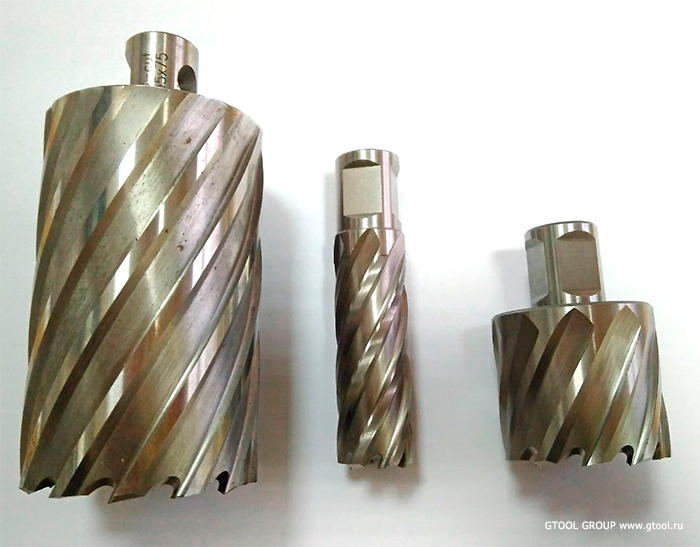

Сверла GTOOL G-Cut глубиной 75, 50 и 25 мм

На самом деле глубина каждого сверла немного больше указанной на нем. Как правило на 5 мм. Но это необходимый запас, для эффективной и правильной работы сверла. Но вы можете учитывать этот запас при решении специфичных задач.

Режущая часть.

Это самая главная часть сверла, так как от нее зависит как быстро и как много вы сможете просверлить отверстий.

Она состоит из зубьев, которые могут быть выполнены из основной части сверла (HSS или XE – быстрорежущая сталь) или же иметь твердосплавные напайки (НМ).

Корончатые сверла из быстрорежущей стали HSS обычно используют для выполнения отверстий в конструкционных и низколегированных сталях. Такие сверла можно перетачивать несколько раз, в зависимости от степени износа.

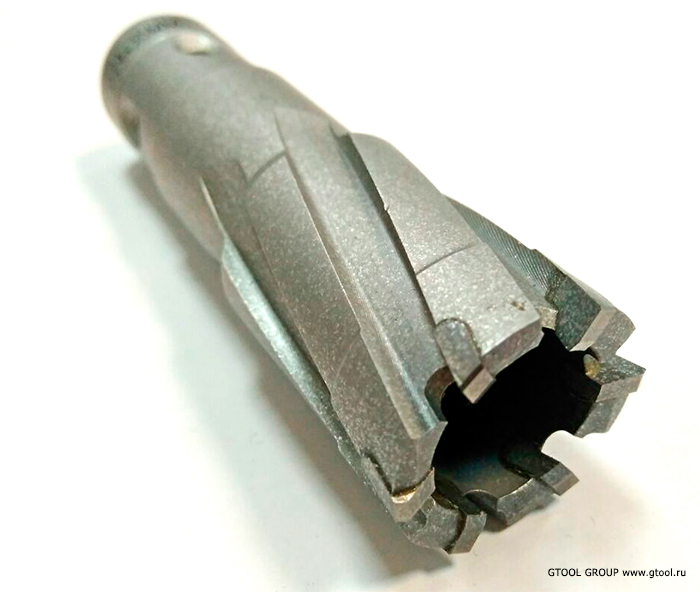

Сверла с напайками HM чаще всего используются для более сложной работы с более твердыми сталями, легированными сталями и другими "специфичными" металлами. Как правило, эти сверла не подвергают переточке, так как напайки довольно маленькие для этого. Но при правильном применении сверло с напайками имеет больший ресурс, чем сверло из быстрорежущей стали.

По внешнему контуру режущих зубьев определяется диаметр высверливаемого отверстия.

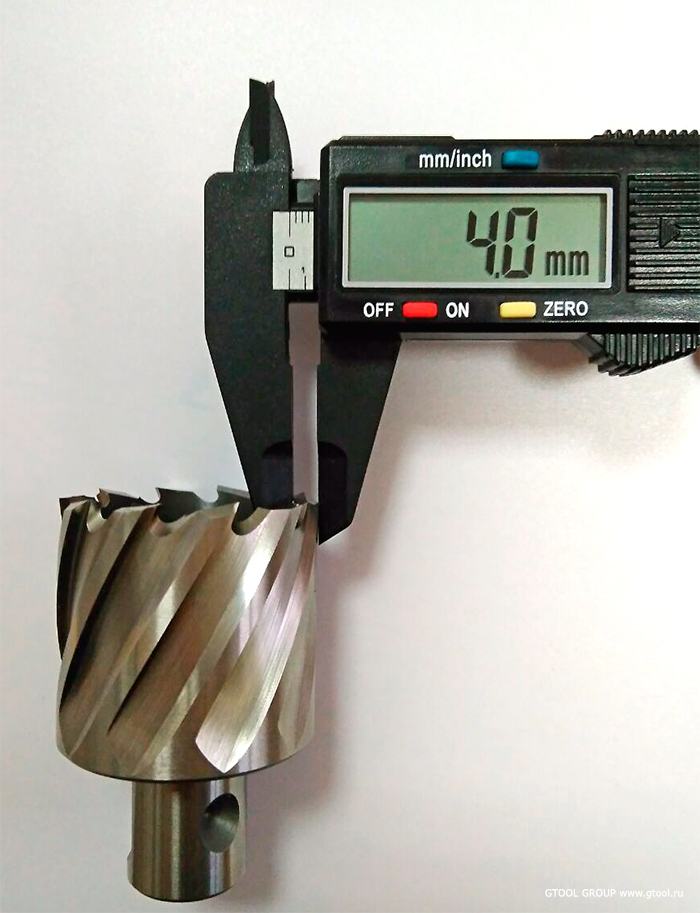

Толщина, или ширина зуба для корончатых сверл GTOOL G-Cut – 4 мм. Этим обусловлено, что корончатые сверла диаметром бывают от 12 мм. Меньшие диаметры сверлят с помощью цилиндрических сверл.

Зубья имеют специальную заточку, которая отличается на разных зубьях. Такая разнообразная и сложная заточка позволяет эффективно сверлить стали разной твердости.

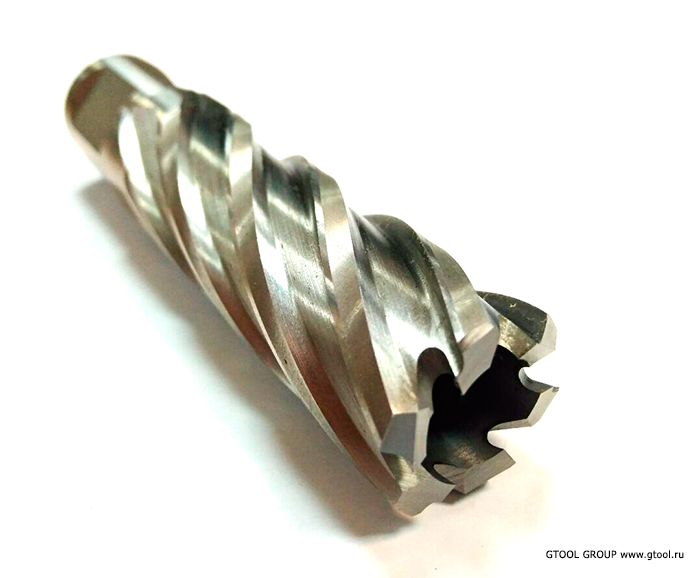

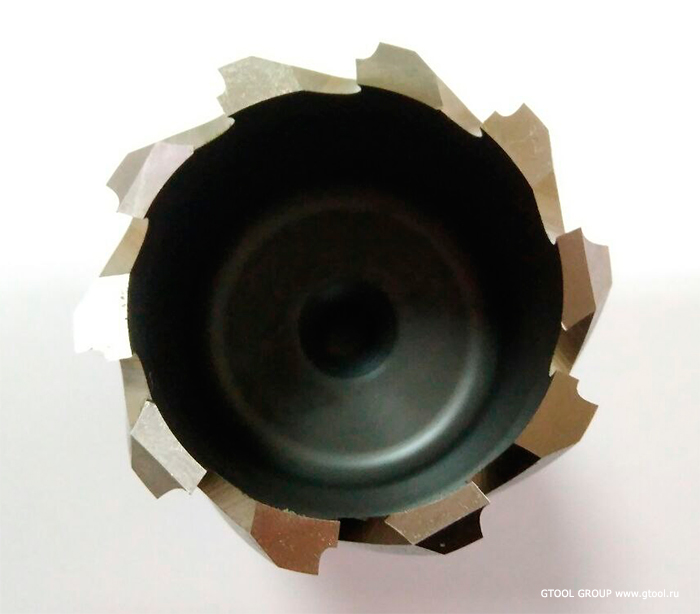

Заточка зубьев сверла GTOOL G-Cut из быстрорежущей стали

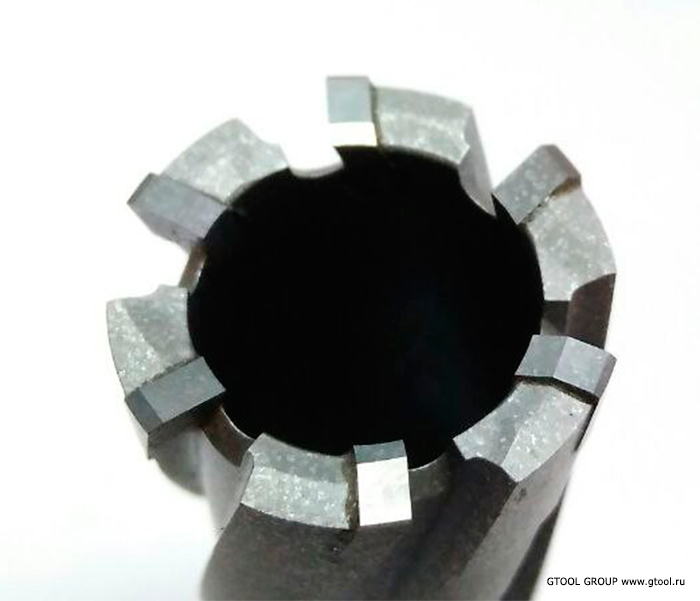

Заточка сверла GTOOL G-Cut с твердосплавными напайками

Заточить корончатое сверло без специально оборудования невозможно. Для это существуют специализированные станки для заточки корончатых сверл.

Теперь давайте рассмотрим как корончатое сверло работает.

Так как оно полое, то чтобы попасть точно в центр нам необходимо понимать где находится центр самого сверла.

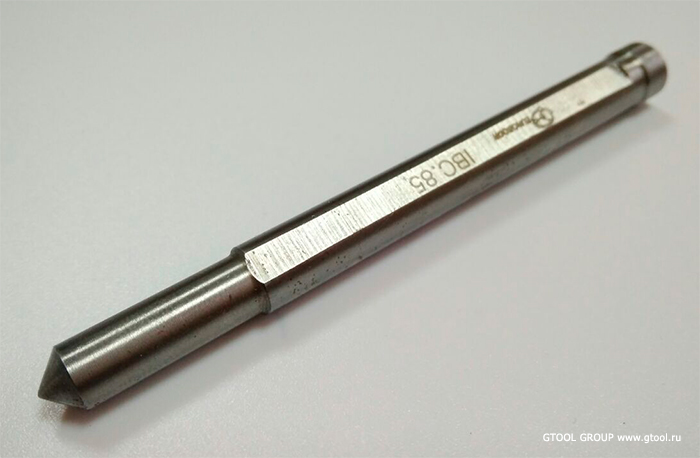

Центрирующий штифт Euroboor

Он представляет собой круглый металлический стержень определенной длины и диаметра (в зависимости от используемого сверла). На верхней части штифта находится утолщение, благодаря которому он не проваливается в сверло и в который опирается выталкивающая пружина патрона.

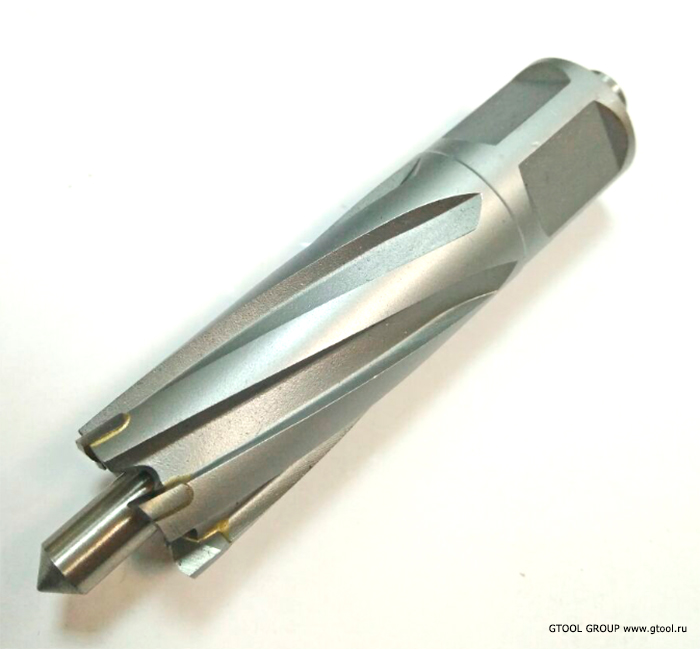

Корончатое сверло GTOOL G-Cut в сборе с центрирующим штифтом.

Сбоку штифта сделан скос, по которому во время сверления будет поступать смазывающая-охлаждающая жидкость прямо в центр сверла.

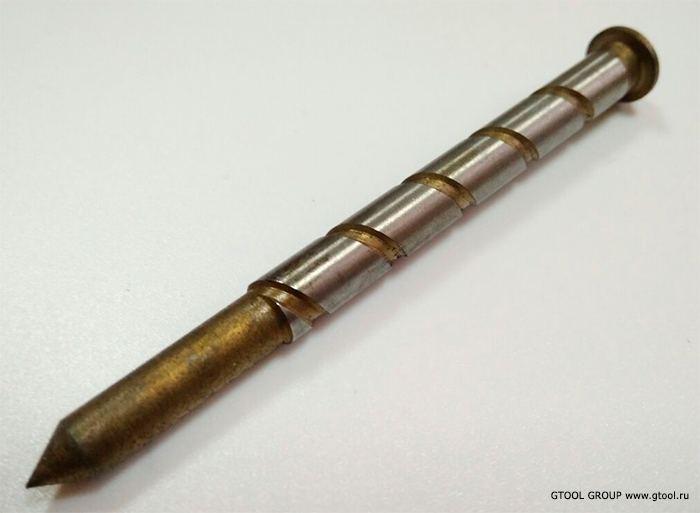

На штифтах компании Fein вместо скоса прорезана спираль, которая выполняет ту же функцию.

Центрирующий штифт Fein

Рассмотрим подробно схему корончатого сверления и как работает центрирующий штифт.

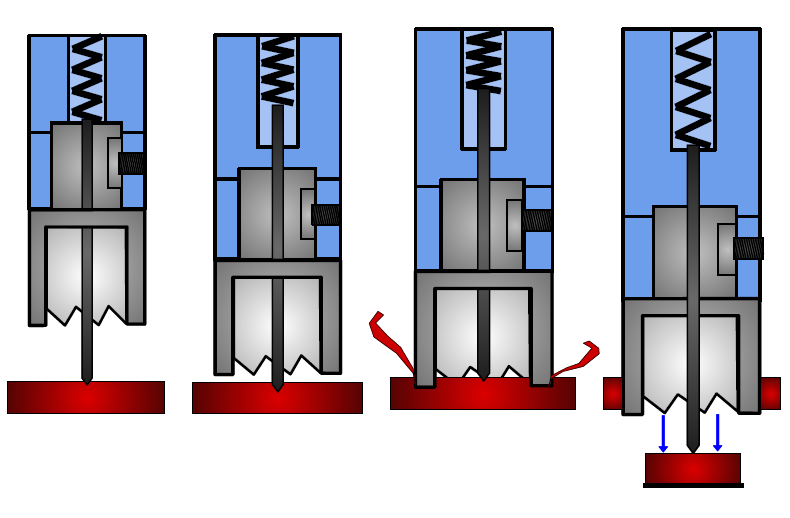

Схема корончатого сверления.

1. Выставляем сверло по центру с помощью штифта.
2. Включаем двигатель и начинаем подачу. В это время штифт начинает погружаться в патрон и открывает подачу СОЖ.
3. Сверление отверстия с беспрерывной подачей СОЖ.
4. Завершение сверления. Штифт выталкивает высверленную "шайбу" и закрывает подачу охлаждающей жидкости.

Таким образом мы можем отметить три функции центрирующего штифта:

• Центровка сверла.
• Подача СОЖ в зону сверления.
• Выталкивание остатков материала.

Как правильно выбрать центрирующий штифт для Вашего сверла я расскажу в отдельной статье.

Вот пример работы, которую можно выполнить корончатыми сверлами.

На видео с помощью корончатого сверла GTOOL G-Cut с твердосплавными напайками диаметром 24 мм, мы сверлим отверстие в особо прочной стали Hardox толщиной 10 мм.

Обычным спиральным сверлом такая работа происходит с большим трудом и занимает в несколько раз больше времени.

Давайте еще раз отметим, какие преимущества нам дает сверление корончатыми сверлами в сравнении со спиральными:

• В несколько раз выше скорость сверления. Чем больше диаметр сверления, тем больше эта разница.
• Более высокая мобильность сверления. Возможность сверления больших диаметров в стесненных условиях и на высоте благодаря более компактному и легкому оборудованию.

• Ниже стоимость сверления. Ресурс сверл сильно зависит от правильности его применения, но часто корончатыми сверлами выполняют 100-200 отверстий и более до переточки. Это ощутимо выше чем у спиральных сверл. А если учесть разницу в потребляемом электричестве на ту же операцию, то разница еще более ощутима.

Теперь вы видите, что корончатое сверление – это действительно выгодно и удобно.

Если Вас заинтересовала тема корончатого сверления и сверлильных станков на магните и вы хотите узнать больше, или хотите попробовать их в работе, свяжитесь с нами любым удобным способом: по телефону, по e-mail или в социальных сетях.

Коронки по металлу для дрели являют собой насадки, необходимые для обработки металлических изделий. Такие насадки еще называют кольцевыми фрезами, которые в паре с дрелью позволяют просверливать отверстия в металле разного диаметра. Подробности применения таковых устройств представлены в материале.

Характеристика корончатых насадок

Корончатые сверла имеют вид насадки большого диаметра, которые используются для просверливания отверстий в металле. Внешне изделие напоминает отрезок трубы, с одной стороны которой имеется хвостовик для соединения с патроном дрели, а с другой сверло. Насадка оснащена зубьями, посредством которых формируется отверстие соответствующего диаметра в металле.

Основными конструктивными элементами коронок по металлу для дрелей являются следующие устройства:

1. Металлическое основание в виде отрезка трубы, которое с рабочей части имеет определенное количество зубьев
2. По центру из металлического основания расположено сверло, которое называется центрирующим. Его предназначение в том, чтобы коронка в процессе сверления не смещалась в сторону. При сверлении отверстия в металле именно центрирующее сверло первым проделывает отверстие
3. Хвостовая часть, посредством которой происходит установка насадки в патрон дрели

В зависимости от вида кольцевой фрезы, они бывают разборными и неразборными. Разборные устройства позволяют производить замену насадок разных диаметров. Замена коронок выполняется путем выкручивания болтового соединения на насадке. Для изготовления изделий применяются исключительно твердосплавные виды стали. Из аналогичных материалов изготавливается центрирующее сверло. Зубья коронок делаются из победита или с алмазным напылением.

Конструкция коронки по металлу биметаллической

Достоинства корончатых сверл

Корончатые сверла, в отличие от обычных, обладают целым спектром достоинств. К таковым достоинствам относятся:

1. Удаление большого количества металлического материала при прохождении одного оборота фрезы. Это достигается благодаря большому размеру зубьев изделия
2. Точность сверления. Достигается благодаря наличию в конструкции центрирующего сверла
3. Низкий уровень шероховатости. Кольцевые фрезы позволяют делать отверстия, имеющие высокую степень гладкости внутренних стенок
4. Скорость получения конечного результата. В зависимости от толщины сверлимого металла, высверлить отверстие в нем можно при помощи кольцевой фрезы достаточно быстро
5. Невысокие показатели шумового эффекта при работе коронками
6. Экономичность. Чтобы высверлить отверстие большого диаметра достаточно воспользоваться одной фрезой подходящего диаметра

Корончатые сверла еще называют биметаллическими. Такое название (биметаллической фрезы) изделие получило по той причине, что в его изготовлении применяется две разновидности металла: молибден в количестве 92% и кобальт — 8%.

Твердосплавная коронка в работе

Виды твердосплавных коронок для дрелей

Производители выпускают кольцевые фрезы в больших масштабах. Исходя из этого, следует разделить их на такие варианты разновидностей:

1. Изделия, применяемые для работы в магнитных дрелях. Это самые прочные корончатые сверла, характеризующиеся высокой надежностью и эффективностью
2. Материалы из быстрорежущих видов стали. Такие насадки не покрываются дополнительными слоями из победита или алмазного напыления. Высокая стойкость к разрушению обусловлена добавлением в состав стали кобальта в количестве от 5% до 8%
3. Твердосплавные кольцевые фрезы, которые характеризуются наличием зубьев из металла твердого сплава

В зависимости от инструмента, на котором планируется применять корончатые сверла, изделия имеют отличительные виды хвостовиков.

Сверление отверстия в металле коронкой

Коронки под дрели продаются как в единичном экземпляре соответствующего диаметра, так и в наборе разных размеров. Стоимость изделий хорошего качества в наборе составляет от 4 тысяч рублей.

Маркировка кольцевых сверл

Каждое изделие имеет маркировку, которая указывается на упаковке или конструкции устройства. По указываемой производителем маркировке можно узнать следующую информацию об изделии:

1. Производитель товара. Брендовые фирмы в обязательном порядке указывают свои названия на основании устройств
2. Материал устройства. По материалу можно определить, для чего предназначается устройство: дерево, бетон или металл
3. Геометрические параметры. Цифровое обозначение говорит о том, какие отверстия можно сверлить насадками

Кольцевые фрезы марки Karnash набор

Кольцевые фрезы марки Karnash выпускаются в разных сериях или линиях. Каждая серия предназначается для определенных типов металлов:

• Gold Line. Для изготовления используется быстрорежущая сталь с износостойким покрытием. Применяются для металлических материалов толщиной не более 2 см
• Hard Line. Режущие зубья изготовлены из карбидных пластин. Применяются для металлических материалов толщиной от 2 см
• Real Line. Для изготовления применяются твердосплавные пластины с многоступенчатой заточкой зубьев. С их помощью можно производить сверление ж/д рельсов
• Blue Line. Позволяют сверлить закаленные ж/д рельсы, чугунные изделия, а также алюминий и нержавеющие виды стали

Выбор корончатых сверл на дрель

При выборе кольцевых фрез под дрели нужно учитывать следующие критерии:

1. Диаметр устройства
2. Серия. Это влияет на то, для какого типа дрелей может использоваться насадка
3. Глубина сверления
4. Материал изготовления насадки
5. Назначение. От этого зависит, какие типы материалов можно обрабатывать устройствами
6. Степень шероховатости
7. Способ центровки

Не редкостными являются случаи, когда изделия, изготавливаемые из напаянных твердосплавных пластин, разрушались в процессе обработки. Процесс разрушения представляет собой отламывание зубьев, что в итоге приводит к снижению сверлильных качеств.

Когда возникает потребность просверлить отверстие в металле, то рекомендуется отдать предпочтение качественному изделию. Покупка набора насадок оправдана только в случае, когда выполняется работа с металлическими материалами в больших объемах. Если планируется достичь положительного результата при работе с коронками, то рекомендуется не экономить, и купить кольцевые фрезы среднего или высокого качества известных марок.
