Измерительные приборы для электрика

Для выполнения электромонтажных работ: демонтажа и монтажа электропроводки, монтажа и подключения различного оборудования, ремонта электропроводки, подготовки штроб, отверстий и углублений для прокладки электропроводки и т.д., понадобиться самый разнообразный инструмент — начиная от простых отверток, измерительных приборов, вплоть до штробореза или перфоратора.

Выбор инструментов для электромонтажных работ во многом завит от места использования (например, домашние работы, выездные работы, работы на предприятии), а также от профессиональных навыков электрика, электромонтажника. Следует учитывать, что от качества и функциональности инструмента напрямую будет зависеть скорость и качество выполняемой работы.

Рассмотрим самые распространённые инструменты, приспособления и материалы, необходимые для выполнения электромонтажных работ.

Отвертки или наборы отверток

Без данного инструмента никак не обойтись при установке розеток и выключателей, винтовых клемм и электрических аппаратов в распределительном щитке. Для работы понадобятся отвертки разного размера и типа – крестовые, плоские, шестигранные. Для монтажа и обслуживания некоторого оборудования потребуются отвертки со специализированными наконечниками.

При выполнении электромонтажных работ не лишним будет такой инструмент, как ударная отвертка. Это специальная отвертка, предназначенная для откручивания «прикипевших» винтов, шурупов, саморезов, которые не удается открутить обычной отверткой.

Индикаторы, указатели напряжения, электрозащитные средства

При выполнении электромонтажных работ наиболее важным вопросом является вопрос электробезопасности, поэтому в перечне инструмента каждого электрика должна быть индикаторная отвертка и указатель напряжения. Индикаторная отвертка поможет определить наличие или отсутствие фазы, но отсутствие напряжение в электропроводки нужно определять именно указателем напряжения.

Существуют универсальные указатели напряжения, индицирующие величину измеряемого напряжения, которые могут использоваться в качестве тестера для проверки целостности цепей, а также в качестве индикатора наличия фазы. В качестве альтернативы указателю напряжения в электропроводках до 1000 В может использоваться мультиметр.

Также незаменимым помощником электрика является индикатор скрытой проводки, который значительно ускоряет процесс ликвидации повреждения электропроводки.

Рассматривая вопрос электробезопасности, следует упомянуть, что у электрика должны быть необходимые средства защиты, перечень которых соответствует характеру и условиям выполняемой работы. Для защиты от поражения электрическим током применяют инструмент с изолирующими рукоятками, изолирующие штанги, изолирующие клещи, диэлектрические перчатки, диэлектрические подставки или резиновый коврик, диэлектрическая обувь.

Мультиметр и другие измерительные приборы

Мультиметр представляет собой многофункциональный прибор, предназначенный для измерения основных электрических величин. Это незаменимый прибор для электрика, он позволяет измерять напряжение в широком диапазоне, как постоянного, так и переменного тока, сопротивление, силу тока.

Наличие режима прозвонки позволяет определять целостность предохранителей и электропроводок, а также позволяет быстро разобраться в сложных цепях распределительных щитков.

Для удобства измерения нагрузки используются специальные токоизмерительные клещи, позволяющие измерять нагрузку без необходимости включения прибора в разрыв электрической цепи. Для электрика удобны в эксплуатации комбинированные измерительные приборы, совмещающие в себе функции токовых клещей и мультиметра.

Для точного определения состояния изоляции, переходного сопротивления замеры должны производиться мегомметром – еще один измерительный прибор в списке электромонтажника. Данный измерительный прибор используется при монтаже и обслуживании силового оборудования, крупных распределительных щитов, распределительных устройств.

Для точного замера сечения жил кабеля, проведения точных замеров при монтаже различных элементов используется такой измерительный прибор, как штангенциркуль.

Пассатижи, бокорезы, специализированный инструмент

Плоскогубцы – незаменимый инструмент при выполнении электромонтажных работ. Они применяются при заделке кабеля, для скручивания жил проводов, изгиба жил, скручивания болтовых соединений и др. работ. Бокорезы (кусачки) предназначены для перекусывания жил кабелей и проводов в процессе прокладки электрических цепей.

Существует комбинированный ручной инструмент – пассатижи, заменяющие два вышеприведенных инструмента.

При выполнении электромонтажных работ могут также использоваться плоскогубцы специальной формы – так называемые длинногубцы, тонкогубцы, утконосы, круглогубцы.

Для частых и регулярных работ для удобства снятия изоляции используется специальный инструмент – стриппер. Для одноразовых и нерегулярных работ приобретать данный инструмент нецелесообразно: снятие изоляции можно выполнить при помощи бокорезов или ножа.

Если в качестве способа соединения проводников выбрана опрессовка, то в данном случае необходимо иметь такой инструмент, как обжимные клещи (пресс-клещи).

Набор гаечных ключей понадобится при монтаже и подключении силового электрооборудования, сборки и подключении крупных распределительных щитов.

Электроинструмент

Для подготовки штроб скрытой электропроводки используется штроборез. Данный электроинструмент приобретают для больших объемов работ.

Для нечастных работ можно использовать углошлифовальную машину либо обычный молоток с парой зубил. Углошлифовальная машина (болгарка) также нередко применяется при монтажных работах для отрезки металлических элементов, их шлифовки.

Электродрель или шуруповерт используется для монтажа различных элементов крепления, сверления отверстий под крепления либо под установку различных элементов электрических проводок.

Для выполнения монтажа на кирпичных или бетонных стенах возникает необходимость сверления отверстий – для этого необходим перфоратор или ударная дрель. Перфоратор может также использоваться в качестве альтернативы штроборезу при монтаже кабеля для скрытой проводки.

При необходимости пайки соединений используется паяльник, а также припой и флюсы для пайки. В качестве альтернативы электрическому паяльнику может использоваться газовая горелка или газовый паяльник.

Еще один способ соединения проводников – сварка, которая осуществляется специальным аппаратом для сварки скруток. При выполнении электромонтажных работ может возникнуть необходимость сварки металлических элементов электрооборудования – для этого применяют портативные сварочные аппараты инверторного типа.

При необходимости использования электроинструмента у электрика всегда должны быть индивидуальные средства защиты – респиратор, защитная каска, защитные очки, маски и т.д.

Помимо вышеперечисленного, в сумке электрика всегда должна находиться изоляционная лента, рулетка, карандаш (маркер), термоусадочные трубки, напильники, наждачная бумага, нож, набор сверл для работы по разным поверхностям, дюбели для быстрого монтажа, ножовка по металлу и др.

При выполнении электромонтажных работ может использоваться множество другого оборудования, инструмента, материалов. В данном случае зависит от конкретной специализации электрика и характера выполняемой работы.

Контрольно-измерительные приборы электрика

Чтобы качественно выполнить работу по электромонтажу электрику требуются контрольно измерительные приборы. К ним относятся мультиметры, индикаторы фазы, электроклещи и т.д. Благодаря всем этим инструментам электрик сможет быстро и безопасно найти фазный провод, измерить напряжение в сети, прозвонить участок цепи, проверить сопротивление и т. п.

Самый простой прибор электрика это индикатор фазы. По сути это обычная отвертка, но внутри прозрачной ручки имеется лампа с сопротивлением, которая сигнализирует, есть фаза или нет. Такие индикаторы используют для проверки фазного провода не более 150 – 250 В. Принцип работы прост. Нужно жалом коснуться участка оголенного провода, а пальцем зажать металлический пятачок на рукоятке отвертки, тогда индикатор покажет, есть напряжение в сети или нет.

Указатель напряжения позволяет выяснить есть ли напряжение в сети или оно отсутствует. Прибор устроен довольно просто. Это два щупа, которые соединены между собой, а между ними встроен диод, либо цифровое табло. Индикатор напряжения с цифровым табло способен не только определять наличие тока, но и показывать его величину. В продаже имеются комбинированные указатели с лампами и цифровым табло. Этим инструментом так же можно позванивать провод на обрыв.

Для более серьезных электромонтажных работ покупают электроклещи. Этот инструмент позволяет без разрыва и оголения провода измерить величины тока, к которым относят мощность, напряжение и т.д. В продаже имеются клещевые амперметры, ваттметры, вольтметры, ампервольтметры, фазометры. При работах чаще всего используют токоизмерительные клещи амперметры для переменного тока. Таким инструментом можно работать на установках с силой тока до 10 кВ.

Пожалуй, самый простой и доступный прибор это мультиметр . Кстати, стоит он недорого и купить его легко. Этот прибор хорош тем, что при его помощи можно измерять напряжение постоянного и переменного тока, узнать его силу, проверить сопротивление. Мультиметр универсальный прибор служит в качестве вольтметра, амперметра, омметра.

Это продолжение статьи, а начало вы можете прочитать по ссылкам: Какой необходим инструмент для домашнего электрика

Инструменты.

Как уже было сказано, любой ремонт начинается с правильного выбора инструментов (рис. 1).

Рис. 1 Инструменты

Для ремонта электрических приборов или розетки понадобится стандартный набор инструментов. В некоторых случаях могут также пригодиться специальные приспособления, которые можно приобрести в специализированных магазинах или изготовить самостоятельно.

Рабочий инструмент всегда должен находиться в исправном состоянии. Благодаря этому можно гарантировать как личную безопасность мастера, так и высокое качество проделанных работ.

Перед тем как приобрести инструмент, обязательно нужно подержать его в руке — он должен быть удобным в обращении. Иначе впоследствии вам будет очень неудобно с ним работать, что может даже привести к травме.

Инструменты, предназначенные для резьбы, должны быть хорошо заточены.

Стандартный набор инструментов пригодится для ремонта розеток, выключателей, патронов ламп и т. д. В стандартный набор инструментов входят:

• монтажный нож, боковые кусачки, или бокорезы (обязательно с изолированными ручками), ножницы, электрические паяльники (рис. 2);

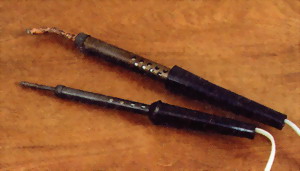

Рис. 2 Электрический паяльник

• метчики и плашки М2, М2, М3, М4, М5, Мб, вороток для метчиков, плашкодержатель;
• комплект сверл для работы но металлу (1-10 мм) обязательно с твердосплавными режущими кромками;
• набор отверток, комплект гаечных ключей, пинцеты, пассатижи (обязательно с изолированными ручками);
• шлямбур, монтажное зубило;
• набор напильников, ножовка для работы по металлу, тиски;
• сверла, в том числе с победитовыми и алмазными режущими кромками, электродрель, электронаждак.

Также мастеру пригодятся:

• крепежные клипсы (для монтажа проводников при открытой проводке) (рис. 3);

Рис. 3 Крепежные клипсы

• несколько пар резиновых перчаток;
• набор молотков;
• изоляционные ленты;
• линейка;
• циркуль;
• гвозди;
• монтажные пластиковые хомуты (для формирования жгутов проводов и крепления их не только друг к другу, но и к другим предметам).

Специальные приборы

Для ремонта электрики также могут потребоваться специальные приборы, предназначенные для определения параметров электрической цепи или наличия в ней напряжения.

Их можно приобрести в специализированных магазинах. Некоторые приборы, обладая необходимым навыком, можно собрать самостоятельно.

Одним из самых простых в обращении измерительным прибором является отвертка-щуп, или индикаторная отвертка (рис. 4).

Рис. 4 Индикаторная отвертка

Она служит для определения, какой из проводов подключен к фазе.

Принцип измерения напряжения заключается в следующем: жалом отвертки следует дотронуться до провода или контакта, которые предположительно находятся под напряжением (рис. 5).

Рис. 5 Прижмите индикатор к проверяемому контакту

Указательным пальцем необходимо нажать на контактную головку индикатора (рис. 6).

Рис. 6 Для проверки напряжения нажмите пальцем на контактную головку индикатора.

В рукоятке отвертки находится лампочка, которая загорается, как только жало щупа касается фазного провода или находящегося под напряжением контакта.

Если при контакте отвертки с проводом лампочка не загорелась, провод не подключен к сети, то есть он нейтральный.

К сожалению, с помощью отвертки-щупа нельзя определить, нейтральный это провод или фазный, но имеющий разрыв.

Например, необходимо собрать один из вариантов самодельного удлинителя с накладными розетками (рис. 7).

Рис. 7 Удлинитель

Зажимы типа «крокодил» позволяют освободить руки во время измерений (рис. 8).

Рис. 8 Зажимы типа «крокодил»

Перед проведением электромонтажных работ необходимо определить:

• наличие напряжения в сети;
• силу и напряжение тока;
• какой из проводов фазный, а какой нейтральный;
• место разрыва в проводке и т. д.

С помощью индикаторной отвертки можно также обнаружить скрытую проводку.

Для этого необходимо определить место предполагаемого расположения проводки и провести над ним жалом отвертки.

Когда жало пройдет точно над проводкой, на отвертке загорится красная лампочка (рис. 9).

Рис. 9 Поиск скрытой проводки

Метод этот не совсем точный, зато инструмент доступен каждому мастеру благодаря своей низкой цене.

Но правила безопасности тем не менее необходимо четко соблюдать, например нельзя брать отвертку мокрыми руками.

Для обнаружения скрытой электропроводки часто используют специальный комплект — приемник и генератор. Это приспособление можно использовать для решения следующих задач:

• обнаружение скрытой проводки;
• поиск мест повреждения скрытой проводки (мест замыкания или обрыва);
• распознавание проводов под напряжением и обесточенных.

Приборы такого рода обладают высокой точностью, но и стоят достаточно дорого.

Цифровые комбинированные измерительные приборы работают, как правило, от внутреннего источника питания.

Например, прибор, показанный на рисунке 10, работает именно таким образом.

Рис.10 Цифровой комбинированный измерительный приборы

Цифровые комбинированные измерительные приборы предназначены для решения следующих задач:

• измерение индуктивности;
• измерение напряжения и силы постоянного тока;
• измерение сопротивления постоянному току;
• измерение частоты и количества импульсов.

Если перед мастером стоит задача измерить величину того или иного параметра цепи, ему пригодится ампер-вольтметр.

С его помощью можно измерить режимы при ремонте электробытовой аппаратуры (рис. 11, 12).

Рис. 11 Измерение сопротивления.

Рис. 12 Измерение напряжения

При отсутствии цифрового комбинированного прибора можно воспользоваться тестером (рис. 13).

В отличие от цифрового комбинированного прибора он оснащен стрелочным индикатором. Этот прибор может работать как от внешнего источника питания, так и от батареек.

Тестер поможет определить следующие показатели:

• сопротивление постоянному току;
• сила и напряжение переменного и постоянного тока;
• частотный диапазон;
• уровень сигнала по напряжению.

Чтобы начать работу, переключатель диапазонов измерений следует установить в то положение, которое по величине предположительно должно соответствовать измеряемому сигналу.

После этого переключатель рода работ необходимо установить в положение, которому соответствует вид тока. Это может быть переменный или постоянный ток.
