Инструмент для наждачной бумаги

Содержание

Существуют различные приспособления для ручной и механизированной шлифовки. Все их можно разделить на два основных вида.

Инструменты, выполняющие непосредственно саму обработку детали — ручные устройства, к которым относятся шлифблоки (колодки, бруски) и шлифовальные насадки на дрель или болгарку, представляющие собой всевозможные опорные тарелки и барабаны.
Устройства, обеспечивающие необходимое положение шлифовального инструмента относительно детали — направляющие, опорные поверхности и т.п.

К отдельному виду можно отнести приспособления для пылеотвода, которыми в силу обилия и вредности шлифовальной пыли также не стоит пренебрегать.

Ручные приспособления для шлифовки

К наиболее простым ручным устройствам относятся шлифовальные колодки, которые могут носить названия: шлифблоки, шлифовальные бруски и т.п. В зависимости от их формы ими можно обрабатывать как плоские, так и фасонные поверхности.

Шлифовальная колодка состоит из трех основных элементов — корпуса с рабочей поверхностью, на которую натягивается шкурка, зажимного механизма, фиксирующего шкурку на колодке, и ручки, к которой прилагают усилие при шлифовке. Последняя в качестве самостоятельного элемента может и отсутствовать, в этом случае ее роль выполняет корпус. Зажимной механизм также может заменяться другими элементами, выполняющими его функцию, например, или липучкой.

Выпускается множество видов фирменных колодок, отличающихся друг от друга формой и способом крепления наждачной шкурки. Корпус чаще всего изготавливается из пластмассы, рабочая поверхность которой покрыта мягким материалом, способствующим сглаживанию неровностей.

Простейшие колодки для шлифования нетрудно изготовить и самому. Лучше всего для этого подходит дерево. Рабочую поверхность желательно оклеить или оббить мягким материалом, например войлоком.

Наиболее простая конструкция бруска представляет собой два куска доски или ДСП, стянутых друг с другом шурупами — таким образом, чтобы шкурка обтягивала нижний кусок, а ее концы зажимались между деталями.

Если приложить чуть больше старания, то можно изготовить более функциональный брусок, в котором зажим шкурки будет осуществляться барашковой гайкой, что намного быстрее и удобнее, чем использовать для этого шурупы.

Для обработки больших поверхностей, если по каким-то причинам не подходит электроинструмент, лучше всего изготовить себе шлифовальный "рубанок". Его возможная конструкция приведена на рисунке ниже. Она настолько проста, что не нуждается в пояснениях. Размеры устройства определяются конкретными условиями работы — параметрами обрабатываемой плоскости и физическими данными работающего.

Для шлифовки кромок, располагаемых под углом строго 90° к смежной поверхности, полезным будет приспособление, позволяющее обеспечить требуемый прямой угол. Оно изображено схематично, конкретная реализация может быть любой.

Одной из основных задач при изготовлении самодельных брусков является надежное крепление к ним шкурки. Кроме механических зажимов (с помощью шурупов, гаек и т.п.) в самодельных шлифовальных брусках можно использовать и другие способы крепления наждачной бумаги.

Можно просто прибить ее по торцам маленькими гвоздями. Метод прост в реализации, но неудобен, если приходится часто менять шкурку.

Приемлемый способ закрепления наждачной бумаги — ее приклеивание. Для этого годятся клеи, позволяющие относительно легко отделять шкурку от основы при ее замене.

Иногда применяют крепление шкурки клиньями. В бруске делают пропилы, в которые заправляются края шкурки и загоняются деревянные клинья. Пропилы и клинья могут быть самыми разными по размерам.

Приспособления для дрели и болгарки

Шлифовальные тарелки. Эти насадки представляют собой диск из пластика или резины, к которому крепится наждачная шкурка в виде круга. Пластиковые тарелки имеют мягкую или не очень мягкую прослойку между основой и липучкой, для лучшего прилегания шкурки к обрабатываемой поверхности. Тарелки для дрели имеют хвостовик в виде стержня, для УШМ — резьбу для наворачивания их на выходной вал болгарки. Насадку для шлифования на болгарку можно превратить в насадку для дрели, ввернув в нее адаптер с хвостовиком.

Но из-за жесткости насадки для болгарки, строго вертикальное расположение дрели относительно плоскости при шлифовании практически неосуществимо. При использовании жесткой тарелки (гибкой работать легче) любой небольшой наклон приводит к вгрызанию края тарелки в заготовку и попытке дрели вырваться из рук, что приводит к увеличению наклона и более глубокому вгрызанию края круга. Это приводит к хорошо заметным углублениям на обрабатываемой поверхности. Поэтому на дрель подходят только насадки для шлифовки способные компенсировать наклоны дрели: либо резиновые, либо с толстым мягким слоем между пластмассовой основой и липучкой, либо имеющие подвижное крепление штыря.

Жесткие тарелки годятся только для работы с закрепленной дрелью, например как изображено ниже.

Если не найти в продаже подходящую насадку на дрель для шлифовки, и есть жесткая насадка, то можно своими руками сделать толстый мягкий слой между пластмассовой основой и липучкой.

Липучка аккуратно отрезается канцелярским (строительным) ножом, а в качестве мягкого слоя приклеивается большая круглая губка для мытья тела. При сжатии губки в процессе шлифования, может нарушаться симметрия (липучка со шкуркой смещается в какую-то сторону) но при оборотах дрели (3000 об/мин) это не критично, с болгаркой возможно работать не будет.

Выпускаются комбинированные насадки для шлифования на дрель, в которых хвостовик может находиться в двух положениях относительно рабочей поверхности — быть жестко заблокированным с ней или иметь степень свободы (разблокированным). В последнем случае рабочая поверхность инструмента имеет возможность адаптироваться к наклону дрели, благодаря чему обработка получается без образования углублений. Но цена таких приспособлений близка к цене орбитальных шлифовальных машин.

Чтобы сделать хвостовик подвижным, скручивается конусная гайка (на фото ниже с аналогичным приспособлением, она скручена к патрону).

Шкурка крепится к тарелкам с помощью липучки. Этот способ крепления требует специальной наждачной бумаги, на которую нанесен ответный слой липучки.

Шлифовальные барабаны. Шлифовальные барабаны для дрели представляют собой цилиндр с хвостовиком, на цилиндре закреплена шлифовальная бумага в виде бесконечной ленты (лента наждачной шкурки, склеенная концами) или полоска наждачки со свободными концами. В отличие от опорной тарелки, у которой рабочая поверхность располагается перпендикулярно оси вращения, у барабанов она расположена параллельно ей.

Чтобы шкурка плотно сидела на барабанах, последние имеют различные механизмы натяжения. По принципу действия их два — увеличение наружного диаметра барабана (применяется для бесконечной ленты) и натяжение абразивной ленты с помощью специального механизма (применяется для незамкнутых лент). Увеличение диаметра барабанов реализуется разными способами — их подкачиванием (у пневматических моделей), сжатием в осевом направлении (у барабанов с резиновыми элементами). По-разному может быть выполнено и натяжение незамкнутой ленты. Чаще всего это делается с помощью вращающегося винта, который натягивает концы наждачной бумаги. Ниже приведено несколько вариантов барабанов с различным типом натяжения шкурки.

Барабан под шлифовальные бесконечные ленты можно изготовить, поместив резиновые прокладки между деревянными дисками. При затягивании осевого болта резина раздавливается, расширяясь в радиальном направлении и надежно фиксируя шлифовальную бумагу, надетую на барабан.

Шлифовальные приспособления с использованием дрели. Шлифовать детали тарелкой или барабаном, держа дрель в руках, не так просто, как это может показаться тому, кто сам никогда этого не делал. Во многих случаях более качественной поверхности удается достигнуть, закрепив инструмент неподвижно. Особенно при обработке небольших деталей, которыми легко манипулировать, держа их в руках. Существуют приспособления для шлифования, позволяющие закрепить электроинструмент, сделав его полностью или частично неподвижным.

Можно использовать фирменные направляющие для дрели, которые предназначены главным образом для сверления, но могут быть с успехом использованы и для шлифования — в основном барабаном. Работать с их помощью можно двумя способами. Закрепив дрель в направляющей неподвижно и смещая относительно инструмента заготовку (фото А ниже), или перемещая направляющие вместе с дрелью относительно заготовки, прижимая к последней опорную поверхность направляющих (фото Б ниже). И в том и другом случае наклон барабана исключается, благодаря чему обеспечивается обработка поверхности под нужным углом.

Можно самостоятельно изготовить простейшее приспособление для шлифовки из двух досок, позволяющее обеспечить угол шлифуемой кромки по отношению к главной поверхности равным точно 90°.

Удаление пыли. При шлифовании дерева образуется много пыли, которая не только создает неудобства, но и вредит здоровью при её вдыхании. С пылью необходимо бороться. Самый простой способ для этого — отсасывание её пылесосом, поместив шланг поближе к зоне шлифовки.

Содержание: Скрыть Открыть

Наждачная бумага или шлифовальная шкурка – это гибкий материал на тканевой или бумажной основе, применяемый для абразивной обработки твердых поверхностей. Может быть использована для ручных и машинных операций, для удаления старых лакокрасочных материалов, устранения царапин, шлифовки и других операций. Основным рабочим элементом является слой абразивного зерна, который и определяет сферу применения материала.

Основная классификация

Наиболее важной характеристикой является зернистость материала, которая и определяет сферу её применения – черновая обработка, шлифовка, полировка. По действующим международным и принятым с 2005 года в России стандартам зернистость определяется количеством зерен на квадратный дюйм. Соответственно, чем больше зерен помещается на единицу площади, тем меньше их размер. По этому стандарту зернистость материала отражается буквой Р и номером от 12 до 2500. По старому ГОСТ 3647-80, часто используемом в странах СНГ, цифра обозначает размер зерна в десятках микрон с литерой –Н в конце (6-Н, 16-Н, 32-Н и т. д.). Самые мелкие зерна измеряются в микронах и имеют обозначение М, например М40.

Сферу назначения, маркировку и зернистость по различным стандартам вы можете изучить по приведенной ниже таблице

Назначение наждачной бумаги, зернистость и маркировка.

Назначение	Маркировка по ГОСТ 3647-80	Маркировка по ISO-6344	Размер зерна, мкм
Крупнозернистые
Очень грубые работы	80-Н	P22	800-1000
	63-Н	P24	630-800
	50-Н	P36	500-630
Грубые работы
	40-Н	P40	400-500
	32-Н	P46	315-400
	25-Н	P60	250-315
Первичная шлифовка	20-Н	P80	200-250
	16-Н	P90	160-200
	12-Н	P100	125-160
	10-Н	P120	100-125
Окончательная шлифовка мягких пород дерева, старой краски под покраску	8-Н	P150	80-100
	6-Н	P180 (Р 220)	63-80
Мелкозернистые
Окончательная шлифовка твердых пород дерева, шлифовка между покрытиями	5-Н,М63	P240	50-63
	4-Н,М50	P280	40-50
Полировка финальных покрытий, шлифовка между покрасками, мокрая шлифовка	М40Н-3	P400	28-40
	М28Н-2	P600	20-28
Шлифовка металла, пластиков, керамики, мокрая шлифовка	М20Н-1	P1000	14-20
Еще более тонкая шлифовка, полировка	М14	P1200	10-14
	М10/Н-0	P1500	7-10
	М7Н-01	P2000	5-7
	М5Н-00	P2500	3-5

Важным показателем является и тип абразива. Наиболее широко применяемым является электрокорунд, характеризуемый стойкость к высокому давлению и хорошими режущими свойствами. Может выпускаться с добавлением оксида хрома, увеличивающим абразивные качества и прочность материала. Его можно узнать по характерной рубиновой окраске.

Из других материалов зерен отметим следующие:

Карбид кремния. Прочнее электрокорунда, но более хрупок. Благодаря этому кристаллы раскалываются под давлением и образуют новые грани, тем самым обновляя поверхность.
Гранат. Сравнительно мягкий минерал, используемый в основном для обработки дерева.
Эльбор и алмаз. Сверхтвердые материалы. Редко используются по причине высокой стоимости.

Маркировка и основа

Для проведения большинства работ достаточно знать зернистость материала. Но существует ещё масса параметров классификации, которые содержит код материала. Изучить их можно по приведенной ниже таблице:

Из всего этого рекомендуем обратить внимание на основу шкурки, от которой во многом зависит её стойкость и удобство работы. Основные варианты – это бумажная и тканевая основа. Бумага может быть обычной или влагостойкой, обладает высокими показателями прочности. Преимуществами является её стоимость, сохранение размера при работе и возможность нанесения мельчайших частиц. Недостатком является невысокая прочность и стойкость к износу.

В качестве тканевой основы для шлифовальной шкурки чаще всего применяется полиэстер и хлопок. Для повышения прочности и стойкости к влаге ткань пропитывается полиэфирной смолой. Главными преимуществами являются прочность на разрыв и эластичность. Ткани подразделяются на несколько классов:

J – используется для чистой шлифовки края и профиля.
Х – для тяжелых работ с высокой степенью загрязнения.
W и Y – обладают высокой прочностью и используются преимущественно при машинной обработке.

Основными достоинствами тканевой основы являются высокая прочность, стойкость к влаге и износу. Недостатки – более высокая стоимость и вероятность удлинения при работе.

Из прочих видов основ наждачной бумаги следует отметить комбинированный материал – склеенная с бумагой ткань, а также фибру – плотный и твердый состав используемый для производства фибровых дисков.

Особенности применения

Приведём несколько советов относительно применения наждачной бумаги для шлифовки и полировки различных поверхностей:

Общим правилом применения шлифовальной шкурки является переход от более грубых к более тонким видам – от меньших показателей зернистости к большим.
Наиболее грубое зерно применяется для черновой обработки дерева и снятия краски, тонкое для различных стадий чистового шлифования.
При мокром шлифовании рекомендуется использовать водостойкую бумагу с показателем зернистости 400-600. Таким образом, удается уменьшить количество пыли и получить более гладкую поверхность.
Для ручной обработки сложных криволинейных поверхностей можно закрепить шкурку на толстом куске резины.
Для удобства работ материал можно обернуть вокруг любого твердого бруска.

ГОСТы

В России в настоящее время действует ГОСТ Р 52381-2005, отвечающий международным требованиям ISO 6344. Также можно встретить обозначения по старому стандарту, ГОСТ 3647-80, по которому зернистость указывается по размеру фракции, а не по количеству частиц на единицу площади.

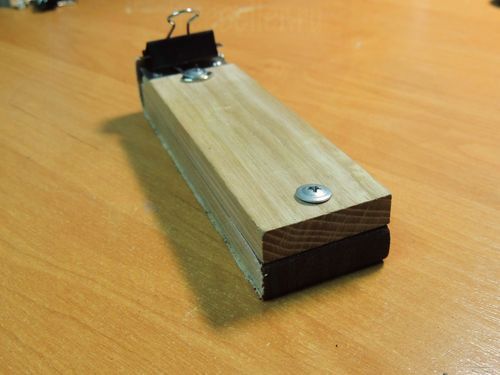

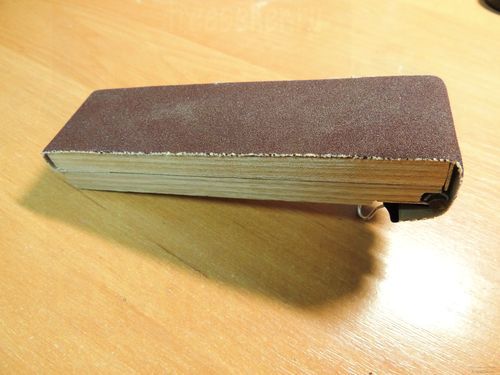

Держатель наждачной бумаги своими руками.

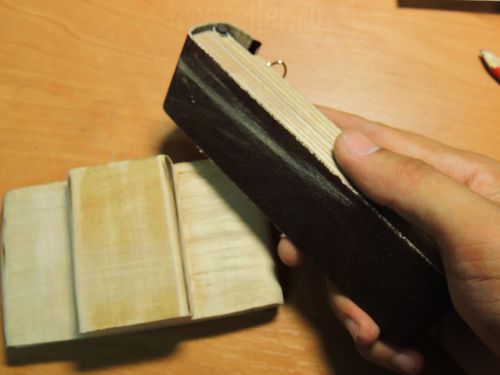

Всем нам иногда приходится обрабатывать деревянные изделия, но не у каждого для этого имеется эл. инструмент, поэтому за частую мы используем наждачную бумагу, берем кусок трем и трем пока пальцы не заболят, поэтому захотелось упростить этот момент, и облегчить нагрузку для рук, для этого было принято сделать не хитрое приспособление для наждачной бумаги.

— доска ( 2 шт. по 15 см );

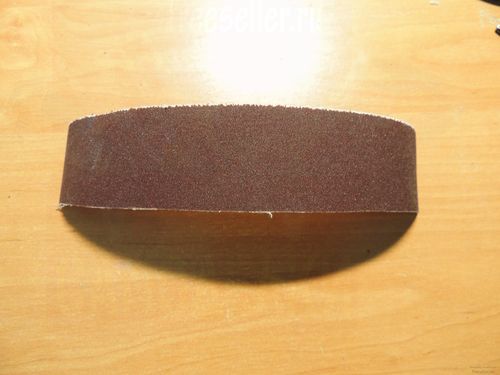

— наждачная бумага;
— 4 винта, 2 самореза;
— дверная петля бабочка;
— прищепка канцелярская;

Изготовление держателя наждачной бумаги

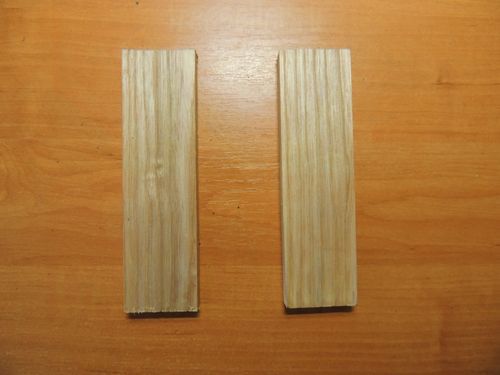

Отпиливаем 2 доски по 15 см

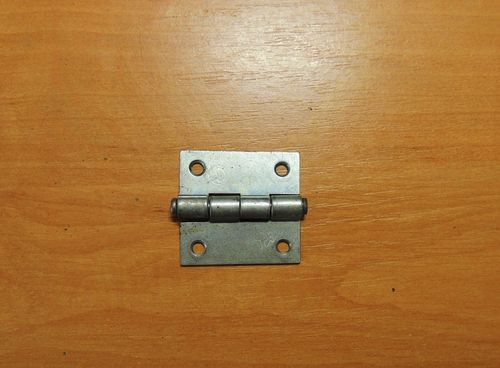

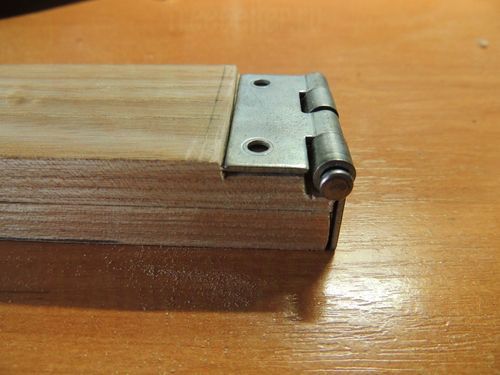

Берем дверную петлю, выворачиваем ее, далее прикладываем к дощечке, размечаем, и делаем вырезы так, чтобы петля была вровень с доской.

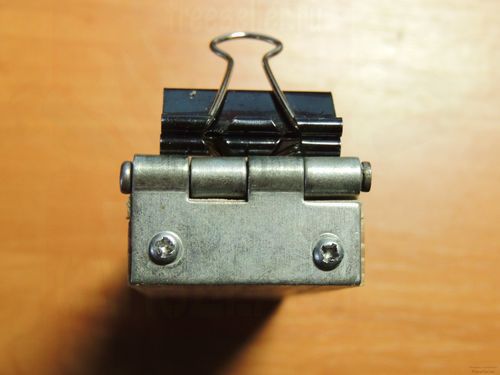

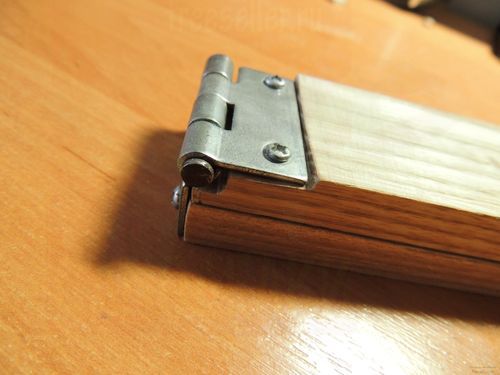

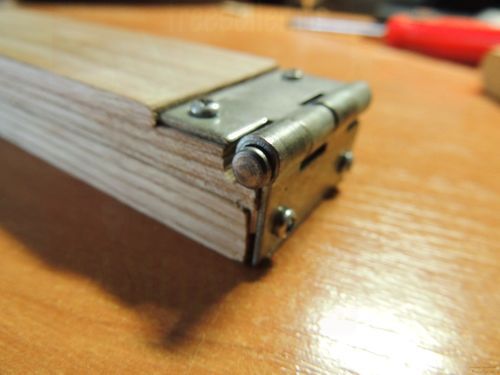

Когда все встало на свое место — прикручиваем винтами с 2-х сторон.

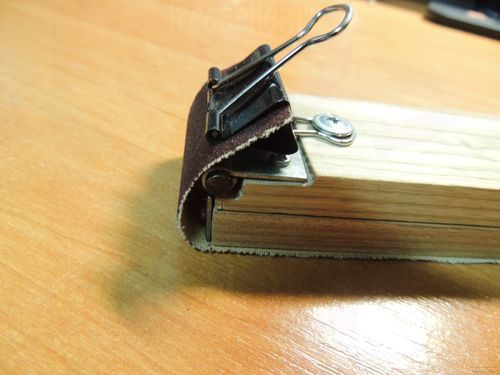

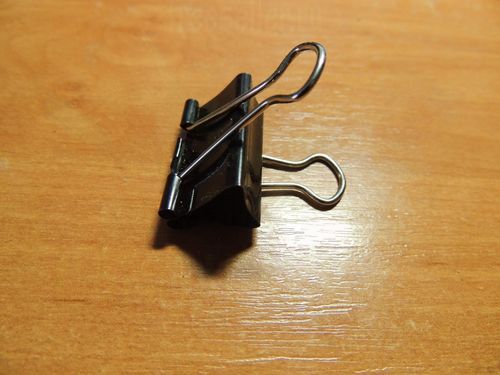

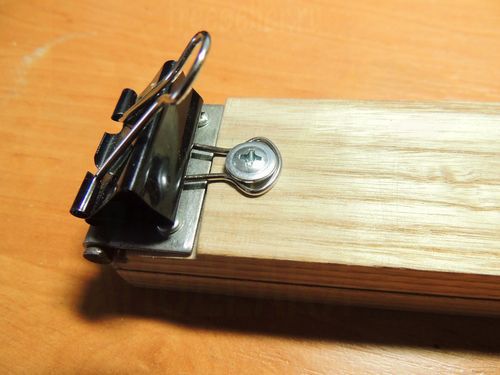

Далее берем канцелярскую прищепку, и крепим ее саморезом в верхней части.

Она и будет прижимать нашу наждачную бумагу.

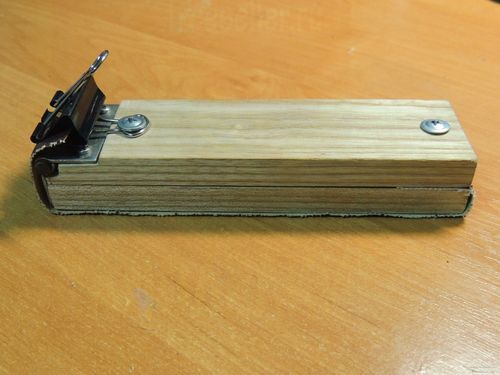

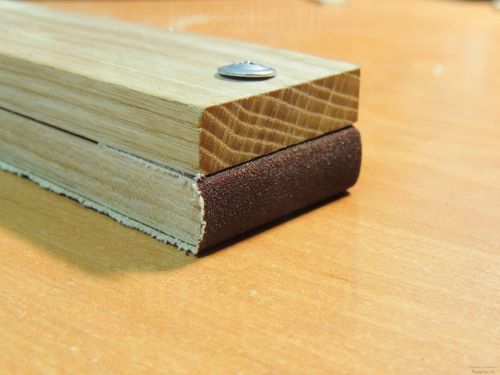

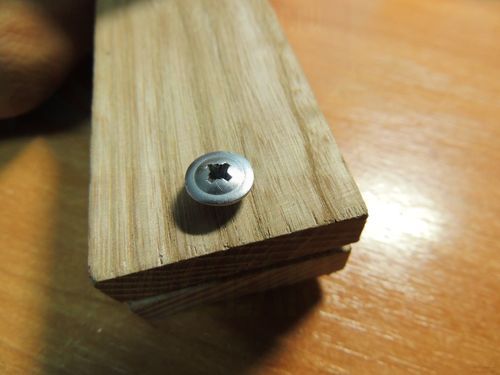

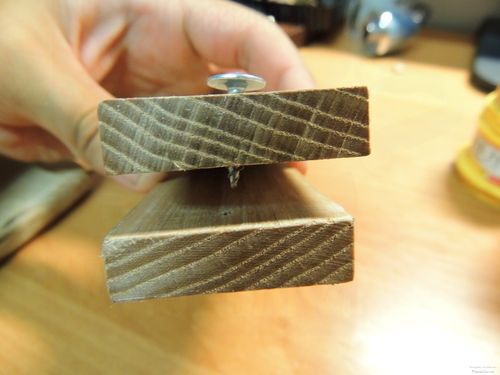

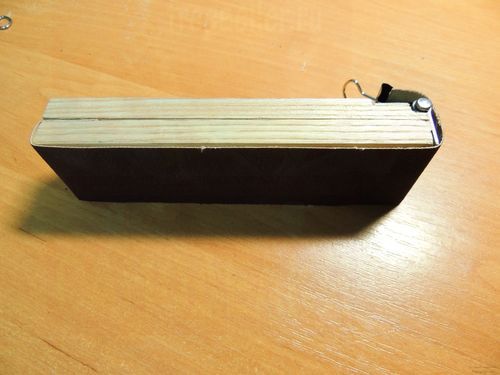

Когда наш механизм уже готов, с противоположной стороны вкручиваем саморез, который и будет прижимать обе наши доски, тем самым держа наждачную бумагу.
