Гравировка печатных плат в подробностях

Re: Гравировка печатных плат в подробностях

selenur » 23 окт 2018, 13:38

Re: Гравировка печатных плат в подробностях

Sevtechlab » 23 окт 2018, 17:17

Re: Гравировка печатных плат в подробностях

Keeper.xxx » 31 окт 2018, 19:17

Re: Гравировка печатных плат в подробностях

CactusMan » 01 ноя 2018, 09:26

Вот ещё изготовление печатных плат:

Re: Гравировка печатных плат в подробностях

Nixon » 01 ноя 2018, 15:13

Re: Гравировка печатных плат в подробностях

Kiriller » 06 ноя 2018, 19:45

Re: Гравировка печатных плат в подробностях

AndyBig » 07 ноя 2018, 03:50

Обороты — не меньше 15000, если шпиндель позволяет больше — то максимально возможные. Подача зависит от оборотов, я на сверло 0.5 мм даю 400 мм/мин (кажется, а может даже больше) при оборотах 18000. Полная глубина за один проход.

Re: Гравировка печатных плат в подробностях

Сергей Саныч » 07 ноя 2018, 12:08

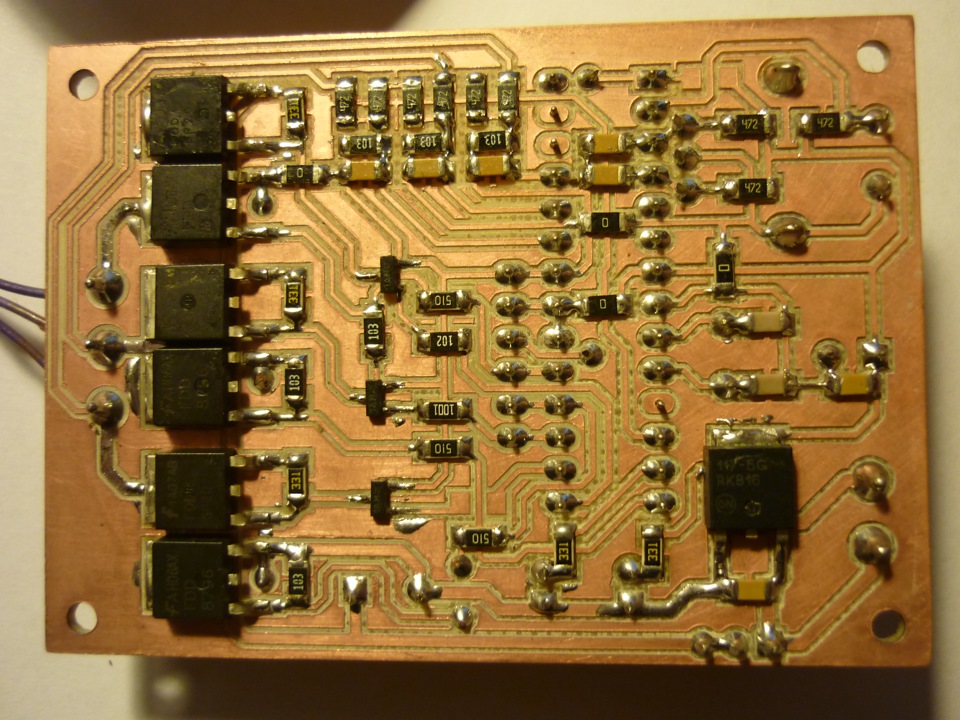

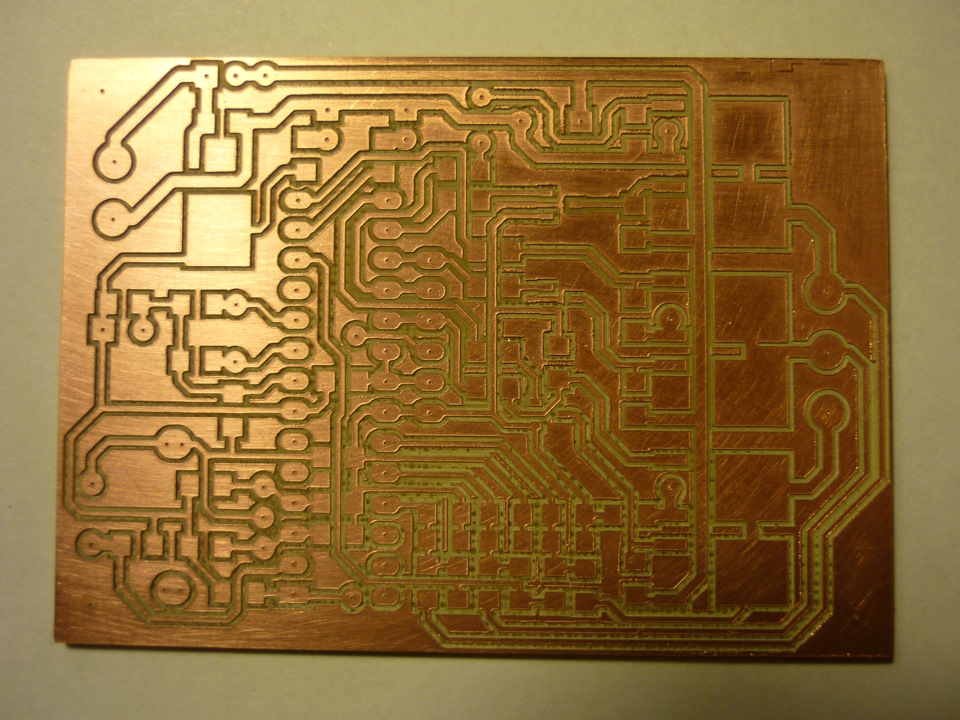

На своем ЧПУ набираюсь опыта, в том числе по гравировке. Плата в будущем BLDC контроллер, получилось неплохо. Текстолит крепил к столу на двухсторонний (серый)скотч, время фрезеровки полчаса. Отверстия не сверлил, т.к. не чем, пока только гравером поставил метки, потом просверлил вручную.

FakeHeader

Comments 61

а можно по подробнее о самом станке?

Вышло супер! только фото способ все равно лучше и дорожки 0.2 легко. По времени упирается только в процесс травления, но и тут от свежести хлорного зависит.

Резец долго не проживёт. И края у дорожек рваные, но нормально, в целом. Химия наше всё )))

нормально сделано, но пыли наверно в таком процессе-мама не горюй. Пылесос очень актуален

Пыли очень мало

Лазерный принтер, ламинатор и хлорное. 15 минут, и качество норм. Фрезером разве что дырки удобно сверлить.

Антон, а вот таких плат наштамповать можете? В этой записи www.drive2.ru/c/2313515/ на фото № 5

Соглашусь с мнением ниже.
В данное время такое изготовление не актуально. И ниже итоговое качество изделия. Для гравера полно других задач.

прикольно- но наверно и долго все же машинкой

теперь можно Китай переплюнуть…

А фото станка где? Добавь!

А фото станка где? Добавь!

Класс, наверно самый простой и технологичный способ изготовления платы, если размеры деталей большие. Для smd наверно не подойдёт? Какие минимальные размеры дорожек?

Читайте также:  Термореактивные полимеры при нагревании

На этой плате 0,5мм, меньше пока не пробовал, думаю если меньше то отваливаться будут

Тоже очень даже неплохо!

По фото не ясен размер платы

красота, и нет никакой канители с травлением и утюгами) что за станок ЧПУ используется?

станок фирмы HandMade :>)

хорошая такая фирма)) много чем занимается)

В 90-е годы за неимением лучшего заказывал такие платы.

Лаком рисовали дорожки, провод припаивали к плате, напругу и травить . Ох весело было. Лазерников не было.

О да! Помню этот процесс! Потом, где не протравилось, приходилось колбасить наждачкой!

Лаком рисовали дорожки, провод припаивали к плате, напругу и травить . Ох весело было. Лазерников не было.

а напруга зачем? в хлорном железе и без напряжения все травится нормально

Был бы еще хлорное железо 🙂

В 90-е годы за неимением лучшего заказывал такие платы.

С шагом назад согласен, но если надо изготовить точную копию платы со всеми монтажными отверстиями и ровными краями то лучше чем ЧПУ с гравером для домашнего пользования ничего пока нет.
Получается 4-ступенчатое изготовление первичного образца, долгое и кропотливое, но по итогу с завода получишь 100% такую же плату по всем геометрическим заделами.

Для обработки сложного контура платы — да. Для сверления платы — да. Но проводники резать — нет.

Глубоко погружаете фрезу(или фольга толстая), а на текстолите быстро садиться инструмент. Виден подъём материала тупым инструментом.Попробуйте твёрдосплавные свёрла(есть малых диаметров) переточить по типу торцевой фрезы и крепите заготовку жёстко без скотча(не будет лишних вибраций в зоне резания)

Пробовал крепить зажимами к столу, текстолит выгибает с краев, со скотчем получилось лучше

Может перегрев? Малые платы не успевают нагреться?

Они лучше к столу прижимаются, если точно настроить глубину резки гравер режет только фольгу не задевая текстолит

Пробовал крепить зажимами к столу, текстолит выгибает с краев, со скотчем получилось лучше

В китае продают профиль для фрезеров алюминиевый, там можно крепить заготовку болтами, а инструмент и вправду туповатый, кромку дерёт.Можем списаться на неделе у меня есть твердотелки 25градусов с пятном 02 и под цангу 3,175 у тебя вроде такая.я в районе базы Арсенал работаю.

Читайте также:  Как отличить серебряную ложку от мельхиоровой

ссылку на профиль можно

то что первое попалось.Но можно найти с бесплатной доставкой или о ней договориться

В китае продают профиль для фрезеров алюминиевый, там можно крепить заготовку болтами, а инструмент и вправду туповатый, кромку дерёт.Можем списаться на неделе у меня есть твердотелки 25градусов с пятном 02 и под цангу 3,175 у тебя вроде такая.я в районе базы Арсенал работаю.

Привет. У меня тоже гора целая валяется.
Я блин даже уп создать не могу на них.
Для чего используют их?
Я себе плату тоже пытался гравировать, это просто пипец какойто. На лазере в итоге, оракал порезал не нужное вынул. В кислоту.

При поддержке "Алаев и Ко" Лаб. г. Саратов/г. Москва

  • Темы без ответов
  • Активные темы
  • Поиск
  • Топлист сообщений
  • Благодарности

ЧПУ-станок для фрезеровки печатных плат и гравировки

Модератор: Алаев Ян

  • Отправить тему по email
  • Версия для печати
  • Перейти на страницу:

ЧПУ-станок для фрезеровки печатных плат и гравировки

Сообщение Алаев Ян » 11 окт 2017, 13:20

Сообщение poty » 21 фев 2018, 08:53

Сообщение Алаев Ян » 21 фев 2018, 09:03

Некоторые особенности работы со шпинделем

Сообщение Алаев Ян » 22 фев 2018, 09:54

Ранее я писал, что мой контроллер управления шпинделем /viewtopic.php?f=74&t=362&p=19079#p19077 не имеет входа ШИМ-регулировки и поэтому мы будем включать его дискретно, с помощью реле. А регулировку скорости задавать вручную на панели управления контроллера шпинделя.
Прошивка GRBL на выходе CNC shield формирует ШИМ-сигнал управления двигателем.
Вот тут очень подробно расписаны параметры GRBL http://users1.univer.omsk.su/voroshilov . tings.html
В нашем случае нас интересуют команды:
$30 — Максимальные обороты шпинделя, Об/мин
$31 — Минимальные обороты шпинделя, Об/мин

8-битный ШИМ будет формироваться пропорционально этим значениям и значению скорости передаваемому в G-code. Для того, чтобы нам включить реле управления шпинделем — нам необходимо в коде передавать максимальную скорость, соответствующую параметру $30, тогда на выходе мы получим логическую единицу, которая приведет к срабатыванию реле управления шпинделем. Я собрал для этого небольшую схемку на монтажке.

Подключаем шпиндель и концевые выключатели

Сообщение Алаев Ян » 23 фев 2018, 15:56

Сообщение Алаев Ян » 24 фев 2018, 14:37

Читайте также:  Ручной лобзик для труда

Сообщение seurf » 25 фев 2018, 11:14

Сообщение Алаев Ян » 25 фев 2018, 17:27

Спасибо, Александр за добрые слова!

Перед первым запуском! Важно!
Прежде чем запускать свой первый G-code, настоятельно рекомендую проверить все предварительные настройки станка.
Их много и я могу половину из них забыть, поэтому цель этого сообщения — лишний раз напомнить, что необходимо все проверить, прежде чем врубать машину в работу, иначе сильно рискуете, что что-то пойдет не так и выльется в копеечку и долгожданный простой.

Итак, я рекомендую сделать следующее:
1. Проверьте, что свободному ходу станка во всех направлениях до всех крайних положений ничего не мешает. У меня такое было — визуально кажется, что все хорошо, а оказалось, что крепление гибкого кабель-канала упирается в стойку, которая его держит. Убедитесь, что преград для движений нет. Что провода и вообще ничто не может попасть в движущиеся узлы.

2. Проверьте, что все ходовые винты и направляющие хорошо смазаны. Хорошая смазка способствует плавности движения. Я использовал графитную смазку. Она выглядит не очень презентабельно (черная), но металлические сопряжения смазывает хорошо (ходовой винт — сталь, ходовая гайка — латунь).

4. Убедитесь, что движения во всех осях соответствуют своим направлениям и масштабу. Иначе рискуете выйти за пределы предполагаемого рабочего поля и, что еще хуже, повредить узел оси Z, если фреза с неконтролируемой подачей начнет зарываться в заготовку или стол.

5. Проверьте скорости и ускорения станка. Завышенные значения скорости перемещений станка могут привести к заклиниваю. Лучше сначала поставить заниженные значения скоростей и по мере работы станка скорректировать их.

6. Не поленитесь поставить жертвенный стол. Я к столу прикрутил МДФ толщиной 4 мм на случай, если что-то пойдет не так, чтобы не повредить основной стол станка.

7. Проверьте работу шпинделя и концевых выключателей, Z-щупа. Убедитесь, что станок находит положение "Home" и паркуется с определением машинных координат. Шпиндель включается и выключается по вашей команде. Убедитесь, что станок уходит в "Безопасное положение" по вашей команде.

Для экспериментов я купил печатную плату FR4-1 1.5 мм. (однослойная, 100х200 мм, толщиной 1.5 мм) — цена в местном магазине 80 р.
