Конструктивно ручной «электрофрез» (так чаще называют у нас бормашину технари) состоит из электропривода, гибкого вала и управляющей рукоятки, в которой закрепляется инструмент.
В качестве привода бормашины использован электродвигатель МШ-2, предназначенный для бытовых швейных машин класса 2М-4.
Двигатель закреплен на основании из двух лонжеронов парой поперечных шпилек М4 с пружинными шайбами и гайками, установленных вместо штатной скобы с такой же резьбой. Основание — трехопорное. Опоры — резиновые: две задние (одинаковые) вставлены в отверстия в открылках лонжеронов сзади, а одна, передняя, закреплена между лонжеронами спереди. Здесь же, только выше, закреплен двумя болтами Мб поддерживающий кронштейн гибкого вала, который представляет собой стальной тросик в боудоновской оплетке.
Гибкий вал позаимствован от привода спидометра мотоцикла ММВЗ (можно использовать и от мотоцикла «Иж»). Поддерживающий кронштейн имеет клеммовый зажим, в котором и закрепляется концевая втулка оплетки. Причем стягивающий болт в зажиме выполняет роль и стопора (не позволяет втулке выскочить из клеммы, даже когда гибкий вал при работе будут вытягивать), и фиксатора (препятствует проворачиванию оплетки при вращении гибкого вала).
Вращательный момент от электродвигателя на гибкий вал передается через самодельную переходную втулку, насаженную на выходной вал электромотора, где она фиксируется полуштифтом; а последний (чтобы не вылетал) — накрывается пружинистым кольцом. В торце втулки сделано квадратное отверстие, в которое и вставляется наконечник гибкого вала, имеющий соответствующее квадратное сечение. Другой конец гибкого вала вставляется в такое же квадратное отверстие наконечника вала рукоятки и фиксируется накидной гайкой оплетки, наворачиваемой на корпус рукоятки (на рисунке не показан).
Вал рукоятки выполнен как одна деталь вместе с цангой (разрезной пружинной втулкой), в которую устанавливается бор или другой обрабатывающий инструмент и закрепляется с помощью зажимной гильзы (внутренний конус гильзы соответствует наружному конусу втулки).
Вал в корпусе рукоятки установлен в двух шарикоподшипниках № 24. Смазка подшипников производится консистентной смазкой (например, литолом), набиваемой в полость рукоятки между ними. Чтобы смазка при работе не вытекала из полости, а в полость не попадала пыль, подшипники используются с двумя защитными шайбами, а перед наконечником помещается еще маслоотражательная фторопластовая шайба.
Установка и снятие инструмента в цанговом патроне производятся так же, как и в ручной дрели, без использования ключа. При откручивании-закручивании гильзы надо удерживать от поворачивания одновременно и фланец вала, и рукоятку. Для этого на наружные цилиндрические поверхности всех деталей наносится накатка: на рукоятке и гильзе — диагональная сетчатая, на фланце — прямая продольная.
Для бормашины не всегда можно найти подходящий инструмент. Поэтому многое из того, что может понадобиться, есть смысл изготовить самому. Например, неплохие фрезы получаются из сломанных сверл формированием у них нужного профиля на «точиле» (заточном станке с абразивным кругом). А из обломков абразивных кругов средней твердости можно сделать неплохие шлифовальные головки. Вначале в обломке твердосплавным или алмазным сверлом подготавливается отверстие-гнездо диаметром 2,6 мм. В гнездо на эпоксидном клее замоноличивается оправка из стальной проволоки диаметром 2,6 мм и длиной 30 мм. После отверждения клея излишне выступающие ребра обломка камня снимают на точиле абразивным крупнозернистым твердым кругом Окончательно поверхность шлифовальной головки формируют твердосплавным инструментом.
Для изменения скорости вращения режущего инструмента (которое соответствует числу оборотов вала электродвигателя) в цепь питания электродвигателя введен пускорегулирующий угольный реостат. Реостат взят штатный, от швейной машины. Он позволяет изменять скорость вращения вала (и инструмента) практически от нескольких десятков до 6000 оборотов в минуту. Если реостата в наличии нет, то электродвигатель подключается к сети через тумблер, выведенный на лонжерон (на левый или правый — как удобно мастеру — в зависимости от того, правша он или левша). Понятно, что изменять скорость вращения при этом уже нельзя и она будет соответствовать примерно номинальному числу оборотов двигателя — около 6000 об/мин.
Питающий кабель — марки ПРС с площадью сечения провода 1,5 мм2. Подвод кабеля — через отверстие в лонжероне и изоляционную предохранительную капроновую втулку с противоположной от тумблера стороны.
Основное рабочее положение привода бормашины — с опорой на резиновые амортизаторы. Однако, когда «гибкости» гибкого вала не хватает, для компенсации этого недостатка механизм подвешивается в вертикальном положении на крюке в потолке (или на стропе с карабином — если потолок высокий). В этом же положении каждый раз перед работой производится смазка гибкого вала несколькими каплями машинного масла М12ГИ или М12Г1. Для подвески бормашины позади электродвигателя между лонжеронами в отверстия вставлена подвижная скоба из стальной пружинистой проволоки. Хранится электрофрез тоже в подвешенном состоянии на стене.
Рекомендованные сообщения
Создайте аккаунт или войдите в него для комментирования
Вы должны быть пользователем, чтобы оставить комментарий
Создать аккаунт
Зарегистрируйтесь для получения аккаунта. Это просто!
Войти
Уже зарегистрированы? Войдите здесь.
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
Изготовление самодельной бор машинки.
Этот cтанок в шутку иногда называют бормашинкой, хотя правильнее было бы назвать его сверлильно-фрезерным. Фрезерованием можно обрабатывать не только плоские, но и такие поверхности, которые прежде с большим трудом обрабатывали штихелями, шаберами и тому подобными инструментами.
Сам процесс фрезерования обычно объединяют со сверлением потому, что при обоих видах обработки для вращения фрезы или сверла используется электропривод с гибким валом. Станок пригоден для обработки дерева, пластмасс, некоторых металлов, а также мрамора, малахита и янтаря. Так что использовать его могут не только механики и скульпторы – резчики фигурок из кости, но и ювелиры для так называемой трехмерной гравировки.

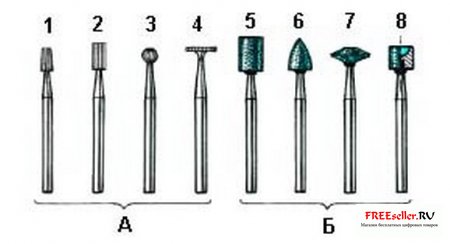

Кинематическая схема станка очень проста. Крутящий момент с ротора электродвигателя напрямую передается на гибкий вал. На другом его конце одет наконечник с цанговым зажимом для захвата режущего инструмента. Чаще всего это фрезы или абразивные камни.
Двигателем для станка может послужить практически любой коллекторный электромотор. Лучше, чтобы частоту его вращения можно было регулировать реостатом.
В нашей конструкции использован двигатель типа KN-4 от подольской бытовой швейной машины, который комплектуется педальным регулятором оборотов и сетевым кабелем с разъемами. Этот двигатель мал по размеру, прост в обслуживании, у него плавный запуск, бесшумный ход. Он также снабжен системой для снижения радиопомех, выполнен по II классу защитной изоляции, не требует заземления и дополнительного охлаждения.
В качестве гибкого вала обычно используют тросовую передачу – вращающийся трос находится в гибкой оболочке – "рубашке". Точно такие обычно устанавливают для передачи крутящего момента на спидометре автомобилей. Но для нашего станка все же лучше подойдет фирменный "рукав" от зубоврачебной бормашины или "зуботехнический рукав", который применяют в своей работе техники-протезисты. У того и у другого гибкий вал заканчивается специальным разъемом, к которому присоединяется фирменный наконечник с цанговым зажимом для захвата режущих инструментов.
Для изготовления станка необходимо сделать подставку с кронштейном для двигателя, на ней же закрепляется держатель гибкого вала. В данной конструкции вал электродвигателя соединен с гибким валом через мягкий переходник, выполненный из отрезка медицинского шланга. Такое соединение позволяет обойтись без очень точной регулировки соосности обоих валов.

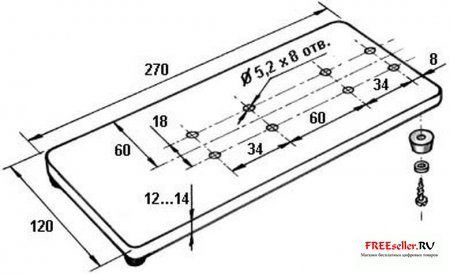

Подставку проще всего вырезать ножовкой из фанеры толщиной 12 или 14 мм. Края ее опилите напильником, просверлите крепежные отверстия и зачистите поверхность наждачной шкуркой.

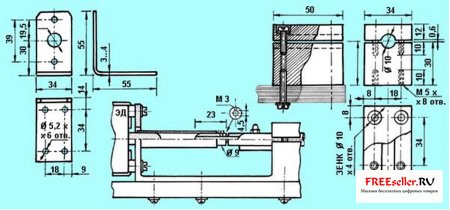

Кронштейн для электродвигателя согните из листовой стали толщиной 3 мм и просверлите в нем отверстия согласно размерам, приведенным на чертеже. Держатель гибкого вала можно сделать из материала, легко поддающегося механической обработке (текстолит, эбонит, дюралюминий или твердые породы дерева – бук, дуб, береза).
Отверстие для крепления хвостовика гибкого вала лучше просверлить в последнюю очередь, когда обе части держателя будут готовы. Соедините части держателя через прокладку толщиной 0,5. 0,7 мм, вырезанную из плотного картона или пресшпана, плотно стяните крепежными винтами и только после этого сверлите. Когда отверстие будет готово, прокладку удалите. Теперь хвостовик гибкого вала можно надежно фиксировать в держателе.
Если есть возможность изготовить кронштейн для двигателя и держатель гибкого вала из целого дюралюминиевого бруска (вариант 2), то это будет наилучшим конструкторским решением.

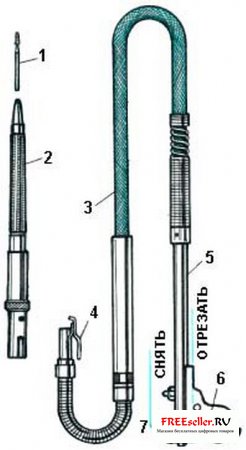

Прежде чем крепить гибкий вал к подставке, снимите с него шкив, оставив вылет вала на 22 мм. На его
хвостовике обрежьте не нужный больше кронштейн-фиксатор.
Остается выточить на токарном станке две втулки. Одну – на вал двигателя, другую – на гибкий вал (вместо шкива). Их лучше всего выполнить из латуни или бронзы, главное, чтобы посадочные диаметры для мягкой втулки (из медицинского шланга) несколько превышали внутренний диаметр применяемого шланга.
Сборку станка подробно описывать не будем, она достаточно проста. А в заключение добавим, что на станке полезно предусмотреть гнездо для фиксирования наконечника в нерабочем положении.
