Диски для гравера своими руками

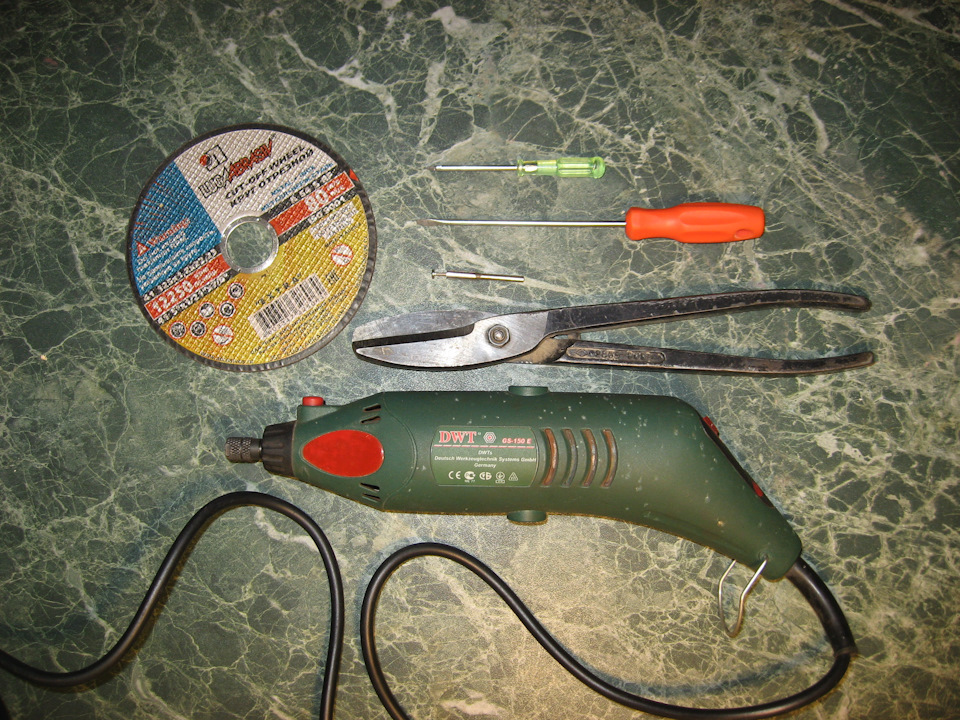

Привет Всем. Есть у меня гравер DWT, пользуюсь достаточно часто и в ремонте машины и по хозяйству. Где какие мелкие детали отпилить, обточить, зачистить.

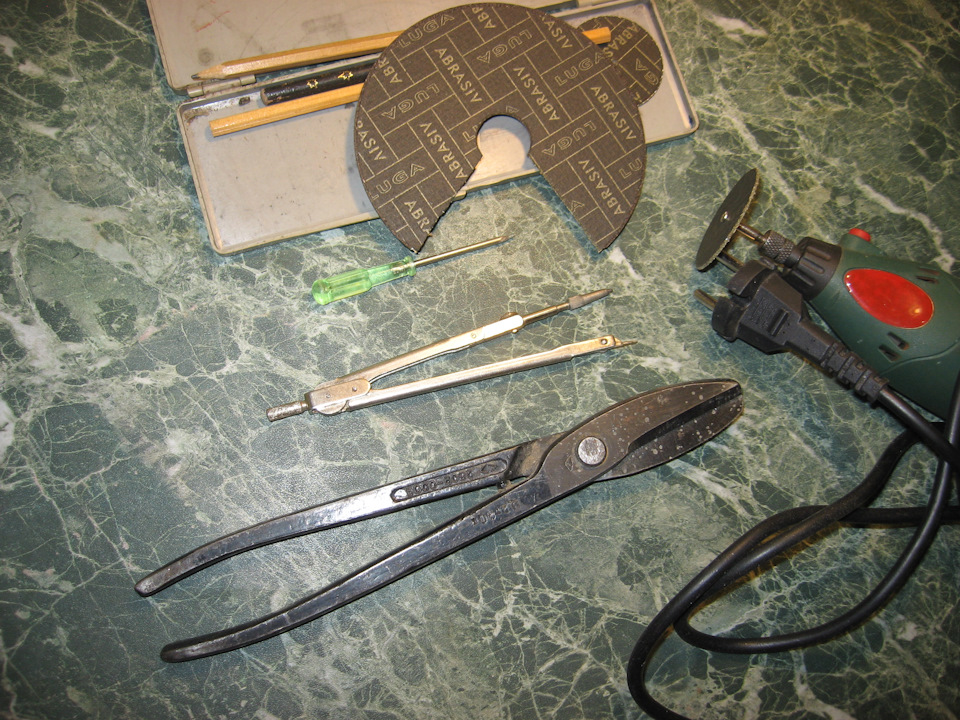

В комплекте с гравером шли маленькие диски и хвостовик для них. Диски тоненькие и крохкие, у кого были такие, тот понимает о чём я говорю. Разлетаются на ходу, не безопасные. Решил попробовать сделать диски сам из обычного диска для болгарки 1,2 мм 125мм.

Отличные диски, в разы лучше родных, не разлетаются и более функциональные. Диаметр таких дисков примерно 5-6 см.
Удачи ребята!

Метки: гравер, диск, самодельный диск

Комментарии 53

Я трубой с одного конца заточенной пробивал диск, и получался ровной формы диск, диаметр диска зависел от трубы.

Dremel 4000 175 Вт, 35000 обор.

Али экспресс там все это крпейки

Что то кисло он гвоздь берёт. Оригинальный диск Dremel у меня болт М6 перерезает за 1,5 -2 секунды. Правда и сам Dremel — именно Dremel.

А сколько оборотов у DREMEL? И какая мощность?

Да я и на малой УШМ диски практически в ноль снашиваю. ММ 5 до шайбы остаётся. А дрелью догрызать, ну не знаю. Там обороты маленькие, диск только сыпаться наверное будет.

Есть ещё более радикальный догрызать диски, вариант между гравером и болгаркой, это б/у шпилька/болт с гайками от поломанных болгарок в кот. вставляться недопиленные диски, можно готовый переходник купить, только вот чтобы в патроне дрели не прокручивалось, нужно сделать 3 проточки под губки патрона, чтобы не прокручивались. тут вообще со шпильки и гаек делают, но лучше проточить центровочную гайку на 22мм, чтобы каждый раз не ловить и центровать. Гайки от болгарки большие — им бы сточить край, бывает что нужны диски отрезные с совсем маленьким диаметром чтобы подлезть, да и диск совсем в "ноль"догрызть)

Некоторое время назад я получил желанный подарок — гравер. Dremel 4000. На коробке гордо красовалась надпись «65 насадок». По факту штук 20 из них оказались дисками для резки пластика, так что разнообразие оказалось вовсе не таким, как могло показаться. Учитывая совершенно негуманную ценовую политику этого производителя и его российских дилеров, пришлось лезть в интернет. Родные насадки с учетом стоимости доставки по цене догоняли вариант «зайти в леруа и купить», к тому же ассортимент расстраивал. Поэтому пришлось смотреть в сторону Китая. Там нашлось много всего интересного.

Воодушевившись постом Meklon, решил попробовать поделиться с хабрасообществом найденными плюшками. Некоторые из них я уже опробовал, некоторые ждут свой очереди. Долго думал, делать ли ссылки на конкретные лоты на ebay. С одной стороны, наблюдал на хабре аллергию на подобные ссылки. С другой — ссылки вовсе не реферальные, я не продавец, а пост с описанием насадок, их фотографиями, но без ссылок «где купить», кажется ущербным. Примерно как «я знаю, где продается вкуснейшая настоящая колбаса, но не скажу».

Сверление

В комплекте шла цанга 3,2 мм (и еще одна, которой я никогда не пользовался, потому что в комплекте под нее нет ни одной насадки). И сверло. Те же самые 3,2 мм. Но т.е. у нас вроде как инструмент для тонкой работы и в комплекте сверло на 3,2 мм. Жаль, что не восьмерка по бетону.

Что есть штатного в магазинах?

Кулачковый патрон 4486:

В него можно вставить свёрла 628:

Или использовать набор сверл по дереву для цанги 3,2 мм:

У патрона не особо удачная конструкция. Насколько я понял, сверло зажимается точечно, площадь пятна контакта маленькая, обороты большие, наблюдается «дребезг» сверла. Кроме того, на сайте производителя куча отзывов в стиле «я из любопытства полностью закрутил патрон без сверла, и он больше не хочет раскручиваться обратно».

Что предлагают китайцы?

Например, вот такие наборы:

Визуально дребезг незаметен, латунь сверлит замечательно. Сколько тысяч отверстий в текстолите может сделать одно сверло до износа — не знаю, не пробовал. Но если надо сделать несколько (десятков) разных мелких отверстий — отличный вариант.

Я заказывал на ebay у продавца sz_butterfly — у него постоянно есть лоты с фиксированной ценой и регулярно проводятся аукционы с низкой стартовой ценой (и не увеличенной в 15 раз стоимостью доставки). Пластиковая коробочка-подставка шла в комплекте.

Гравировка

Что есть штатного в магазинах?

Фрезы. Куча фрез самых разных размеров и (вроде как) назначений. Некоторое количество насадок с алмазным напылением. Можете открыть каталог или сайт производителя и посмотреть там.

Всё здорово, если бы не одно но — цена. Например, такая чудесная насадка Dremel 7105 (4,4 мм, хвостовик 2,4 мм — та самая вторая цанга в наборе) стоит всего-навсего 800 рублей за 2 штуки.

А что предлагают китайцы?

Для начала я заказал набор самых разных буров с алмазным напылением. Просто чтобы понять, что мне надо. 180 рублей с доставкой:

Оказалось, что это отличная штука. можно рисовать тонкие (и не только) линии по металлу и стеклу. Наверняка и по пластику. Как-то так:

ВАЖНО. При работе обязательно надо использовать защиту для дыхательных путей. Я использовал обычную марлевую повязку и постоянно мокрой тряпкой протирал изделие. При работе образуется довольно много ну очень мелкой пыли. Сомневаюсь, что лёгкие обрадуются такому подарку.

В работе мне очень понравилась шарообразная форма насадки, потому что ей проще всего выдерживать хорошую точность работы. Поэтому я подыскал себе вот такие наборы Diamond Round Ball Burr Bit Set:

Или вот такие (300 рублей, free shipping):

Еще не заказывал. Не знаю, почему туплю.

Буквально месяц назад выбор был именно такой — либо ты покупаешь родные дремелевские расходники по 500-1000 рублей за штучку, либо заказываешь у китайцев. А недели 2-3 назад в леруа (есть у меня рядом с офисом, регулярно туда заходим присмотреть что-нибудь вкусненькое) появились и бюджетные расходники для гравера (например, мини-наборы алмазных буров). Так что смысл в ожидании доставки несколько упал.

Offtopic: Кроме того, там же столь же внезапно появились и полотна к тому, что англоязычный интернет называет oscillating tool, а у нас оно назывется как угодно, вплоть до электровеника

Надеюсь, этот пост поможет кому-то попробовать что-то сделать своими руками. Это интересный процесс.

Offtopic 2: Еще я сталкивался с проблемой поиска металла для работ. Нужна была латунь. В Москве куча заводов готовы продать чудесные полосы или листы латуни. От 5000 рублей. Желательно юрлицу. с 10 до 17 часов. В результате со второй попытки я купил то, что надо было в пункте приема цветного металла.

Гравер, называемый по-другому мини-дрелью, дремелем, прямошлифовальной машинкой или бормашиной – это многофункциональный инструмент. С его помощью не только наносят гравировку, но и сверлят, шлифуют и выполняют другие операции по обработке разных материалов, например, дерева, металла, стекла, камня. Устройство широко используют как в быту, так и в различных отраслях промышленности, в ювелирном деле, при создании рекламной и сувенирной продукции. Все многообразие функциональных возможностей оборудования связано с тем, что существуют различные насадки для гравера.

Насадки для часто выполняемых видов работ поставляются в комплекте вместе с инструментом. Фрезы для более специфических операций требуется покупать отдельно. Чтобы правильно и производительно работать дремелем, добиваясь при этом высокого качества обработки деталей, необходимо знать существующие разновидности оснастки, а также для каких работ применяют каждый вид.

Классификация насадок

Существует большое количество разновидностей оснастки для работы с мини-дрелью. Широкий ассортимент на рынке позволяет подобрать насадки по дереву и многим другим материалам, с которыми способно работать гравировальное оборудование. Также отдельные мастера делают их самостоятельно.

Конструктивно насадки (боры) состоят из двух частей;

• хвостовой, зажимаемой в патроне инструмента(диаметр от 0,8 до 8 мм);
• рабочей, которой обрабатываются материалы.

Оснастка классифицируется по двум основным критериям:

• по виду материала, из которого они изготовлены;
• по области использования (назначению).

По типу обрабатываемого материала

По материалу фрезы для гравера бывают следующих типов.

1. Из твердых сплавов (твердосплавные) с маленькими и крупными рабочими частями. Насечка на них бывает разного типа. Предназначены для первоначальной либо промежуточной обработки разных по твердости заготовок.

2. Стальные с алмазным напылением, применяемые для проведения основных рабочих операций с различными материалами.

3. Держатели дисков, которые можно оснастить войлочными, отрезными, резиновыми кругами в зависимости от свойств обрабатываемой детали и характера выполняемых работ.

4. Резиновые с добавлением корунда, используемые при обработке металлических заготовок.

5. Абразивные, которые используются для выполнения работ по камню, металлу, стеклу, керамике.

6. Войлочные, предназначенные для полировки деревянных поверхностей.

Есть также комбинированные боры, у которых хвостовик стальной, а рабочая часть твердосплавная. Область их применения соответствует материалу головки.

Твердосплавная оснастка является качественной, долговечной и относится к ряду дорогих расходных материалов для дремелей. Форма наконечников определяет особенности ее применения. С помощью таких боров-пик хорошо обрабатывать кость, пластик, делать трассировку (обозначать контуры рисунка). Алмазные насадки тоже отличаются качественностью, даже если комплект, в состав которого они входят, относится к разряду дешевых расходников.

На рынке можно встретить набор борфрез, все элементы которого промаркированы каким-либо цветом – он указывает уровень заточки. Помеченные черным – это наиболее производительные боры, а острота зеленых или синих уже похуже. Промаркированные желтым цветом насадки – это оптимальный выбор при выполнении финишной обработки заготовок.

По назначению

Пользоваться гравером с насадками можно не только для гравировки, но и для выполнения других рабочих операций. Разделение расходников, используемых при эксплуатации прямошлифовальных машин, представлено в таблице ниже.

Выполняемые работы	Применяемые насадки
гравирование	подходят рассмотренные выше разновидности
сверление	выполняется с помощью стальных или твердосплавных сверл
полирование	круги из фетра, хлопка, войлока, наждачной бумаги, кожи, а также специальные приспособления (держатели), которые можно самостоятельно обматывать (например, фетром)
шлифование	шлифовальные камни (различной формы и из разного материала) и круги (из наждачной бумаги), кольца алмазные, резиновые цилиндры
шпунтование	боры с шарообразной рабочей частью
резка	отрезные диски
фрезерование	фрезы
очистка поверхностей (например, от ржавчины, окалины)	проволочные (стальные), нитяные, тканевые щетки
конечная обработка отверстий или полостей	алмазные шарошки
создание пазов	конусообразные боры

Расходники из каждой группы могут использоваться при обработке различных материалов. При этом оснастка для фрезеровки применяется в основном профессионалами.

Дремели, на которых установлен гибкий вал, оснащаются любыми видами расходников, подходящими под патрон инструмента по диаметру.

Обзор наиболее популярных насадок для работы по дереву и металлу

Древесина принадлежит к числу наиболее часто обрабатываемых при гравировании материалов наряду со стеклом, металлом, камнем. Дремели часто используют при выполнении резьбы по дереву, сверления в нем миниатюрных отверстий, нанесения изображений на поверхности данного материала, шлифовки, а также создания небольших пазов или шпунтов. Поэтому популярными разновидностями насадок для работы по дереву являются:

• фрезы по дереву;
• сверла;
• круги для резки;
• полировальные, шлифовальные круги и цилиндры;
• шарообразные и конусообразные боры;
• алмазные и твердосплавные насадки разных форм;
• войлочные шарошки.

Существуют также специфические разновидности фрез по дереву, но они используются даже специалистами очень редко. Приобретать расходные материалы, чтобы обрабатывать древесину разных пород с помощью прямошлифовальной машины, рекомендуется набором. Таким образом, все, что может понадобиться при выполнении рабочих манипуляций, будет собрано сразу в одном кейсе.

Обзор профессиональных насадок для гравера

Профессиональный инструмент составляет отдельную (качественную и дорогую) категорию оборудования, которое способно выдерживать без отрицательных последствий значительные эксплуатационные нагрузки. Такие устройства принято оснащать соответствующими расходниками.

Профессионалы качественно обрабатывают мельчайшие детали заготовок. Поэтому им требуется такое большое разнообразие расходников при выполнении работы.

Специалисты, занимающиеся гравированием различных материалов профессионально, рекомендуют приобретать наборы насадок от известных брендов, таких как «Дремель» либо «Декстер». Значительная стоимость изделий этих фирм полностью оправдана тем, что их продукция отличается надежностью, высоким качеством и долговечностью. Применение борфрезы по дереву, металлу и прочим материалам производства данных компаний повышает точность обработки заготовок.

Зачастую у специалистов имеется по несколько наборов оснастки, предназначенных для обработки разных материалов и выполнения различных операций. Также отдельные элементы, входящие в их состав, имеют свои конструктивные особенности. Обычно в такие наборы входят:

• фрезы по металлу, дереву и прочим материалом, разной конструкции;
• сверла;
• войлочные, алмазные, а также абразивные шарошки;
• щетки из проволоки, для очистки поверхностей;
• гравировальные стержни;
• диски отрезные.

Также в составе наборов попадается фреза кромочная прямая.

Фреза прямая кромочная Topfix

Сменную оснастку марок «Дремель» и «Декстер» могут использовать не только специалисты мастерских, но и домашние мастера, которые желают совершенствоваться в искусстве гравировки.

По мнению профессионалов, один такой инструмент может прослужить столько же времени, как 10 низкокачественных насадок неизвестного производства.

Некоторые мастера гравировки рекомендуют продукцию фирмы «Зубр», менее качественную, чем у «Дремель» или «Декстер», но более дешевую. В состав набора может входить до 180 единиц расходников востребованных разновидностей. Но продукция от «Зубр», в общем, относится к полупрофессиональной и бытовой категориям.

Рекомендации по выбору насадок

Обычно фрезерная насадка на гравер содержится в комплекте с приобретенным инструментом. Но при постоянной эксплуатации она со временем изнашивается. Также фрезы могут понадобиться для специфических операций — тогда требуется покупать новые боры, чтобы продолжать работать дремелем.

Идеальный вариант – это приобретение рекомендуемой производителем граверов продукции. В таких случаях сохраняется гарантия от фирм на эксплуатируемое устройство. Но случается, что оригинальных расходников не достать по каким-либо причинам, либо же они обойдутся очень дорого при небольшом объеме предстоящих рабочих операций. Тогда понадобится приобретать аналоги или применять даже самоделки. В таком случае главные правила выбора заключается в следующем.

1. Следует ориентироваться на подходящий под патрон дремеля диаметр хвостовиков: наиболее часто он составляет 2,4 или 3,2 мм.
2. Нужно приобретать насадки по металлу и другим материалам под вид работ, которые планируется выполнять.
3. Чтобы гравировать, можно использовать и недорогие наборы, например, китайского или российского производства.
4. При постоянной, продолжительной работе с мини-дрелью (особенно с твердыми материалами) рекомендуется приобретать качественные, профессиональные наборы, а чтобы изредка гравировать – достаточно бытовых.

Во время обучения различным операциям с дремелем подойдут недорогие изделия. Со временем от них стоит отказаться в пользу более качественной оснастки.

Самодельные насадки на гравер

Можно покупать насадки на гравер не только заводского производства, но также делать их своими руками. Специалисты мастерских и домашние умельцы придумали много вариантов, которые пригодны для выполнения различных операций с разными материалами.

Чтобы самостоятельно сделать полировальные, шлифовальные, фрезеровальные, сверлильные расходные принадлежности на дремель, а также приспособления для резания, используют такие материалы и детали:

• фанеру;
• наждачную бумагу;
• остатки абразивных кругов разной толщины от угловой шлифовальной машины (болгарки);
• фетр;
• войлок;
• различные ткани и резину;
• проволоку из стали;
• колесико от дешевой зажигалки;
• старые боры и сверла (их перетачивают);
• ножи от электробритвы;
• ножовочные полотна;
• металлические крышечки, например, от пивных бутылок;
• пробки из-под шампанского;
• обычный дюбель (на его шляпке делают зубья) и другие.

Ниже на фотографиях представлены некоторые готовые к практическому применению самодельные приспособления к гравировальному устройству фрезерного типа.

Дополнительно с самоделкой применяют специальные (например, алмазные) пасты. При этом специалистами достигается результат финишной обработки заготовок разной плотности, сопоставимый по качеству с использованием заводских аналогов боров.

Самодельные насадки для гравера подойдут, чтобы выполнять разнообразные работы в бытовых условиях. Они также позволят сэкономить денежные средства за счет применения доступных, дешевых материалов и деталей от подручных или вышедших из строя (ненужных, старых) механизмов.

Большое разнообразие различных насадок позволяет выполнять с помощью дремеля широкий перечень различных работ с разными материалами. Лучше подбирать расходники, соответствующие рекомендациям производителей оборудования. Профессиональные наборы – это залог качества продукции, но стоят они дорого. Чтобы сэкономить, нужные приспособления можно изготовить самостоятельно. Только следует учитывать, что при этом гарантийное обслуживание на мини-дрель теряется, а во время эксплуатации может возрасти нагрузка на инструмент.
