Датчики уровня жидкости поплавковые герконовые

Содержание

Магнитные поплавковые сигнализаторы уровня жидкости наиболее экономичные и неприхотливые приборы. Магнитные поплавковые датчики уровня подходят под любую систему управления и могут быть автономны.

Модели приборов и аналоги

Сводная таблица моделей магнитных поплавковых датчиков уровня жидкости:

Модель	Давление процесса	Температура процесса	Плотность жидкости	Нагрузочная способность	Особенности
Nivopoint	до 2,5 МПа (25 бар)	-40…+150°С	от 0,5 кг/литр	250В AC 3A на контакт по выключателям (макс. до 9А)	До 5 уровней, Ex-исполнение, уровень защиты IP65. Вертикальная установка
Nivomag	до 2,5 МПа (25 бар)	до +250°С	от 0,7 кг/литр	250В AC 10A 220В DC 0,6A	Ex-исполнение, защита от КЗ, уровень защиты IP68. Боковая установка
FineTekFF	до 40 бар	до +350°С	от 0,25 кг/литр	60Вт макс., 250В макс., 5A макс.	Ex-исполнение, высокотемпературное исполнение, исполнения для агрессивных сред. Боковая и вертикальная установка
FineTekFC	до 4 бар (избыточное), атмосферное	-20…+120°С	от 0,55 кг/литр	50Вт макс., 240В AC/200В DC макс., 0,5A макс., макс. проводимый ток 1А	Химически стойкие исполнения. Кабельное и разъемное соединение. Боковая и вертикальная установка
FineTekFD	до 30 бар	-20…+200°С	от 0,55 кг/литр	50Вт макс., 240В AC/200В DC макс., 0,5A макс., макс. проводимый ток 1А	Кабельное и разъемное соединение, в т.ч. быстроразъемное. Боковая и вертикальная установка.
FDMR	Атмосферное	до +100°С	0,5 кг/литр (исп.N5) 0,7 (исп.N8)	240В AC/200В DC макс., 0,5A макс.	Датчик затопления. Вертикальная установка

На все модели магнитных поплавковых датчиков уровня OEM скидки!

Некоторые модели совместно с барьером искрозащиты БИС-A-206-Ex могут применяться на взрывоопасных либо горючих жидкостях.

Области применения поплавковых магнитных датчиков уровня

Магнитные поплавковые датчики используются с жидкими продуктами в разных сферах:

Нефтяная и топливная промышленность (масла и топливо, легкие нефтепродукты и т.п.)
Пищевая промышленность (напитки, вода)
Морское дело
Строительство (растворы)
ЖКХ (сточные воды, дождевая вода)
Водоочистные станции
Фармацевтика, химическая промышленность (кислоты, спирты и т.п.)
Насосные системы
САУ
Коррозионные среды

Назначение поплавковых магнитных датчиков уровня

Сигнализация о достижении жидким продуктом контрольных уровней в баках/цистернах/иных емкостях (предельные уровни, предотвращение аварий)
Автономный мониторинг заполнения/опустошения резервуаров с выдачей электрического сигнала (как правило, замыкание релейного контакта) в СУ и к исполнительному механизму
Защита электрооборудования, насосов от «сухого хода»
Управление уровнем жидкости, автоматическое наполнение баков (+ возможны системы с множеством поплавков и сложными алгоритмами)

Преимущества

Основные достоинства магнитных поплавковых сигнализаторов уровня:

Энергонезависимость, автономная работа
Простота и надежность
Не требуется калибровка
Дешевизна

Недостатки

Недостатки, на которые нужно обращать внимание:

Непригодность для клейких жидкостей
Проблемная работа с плещущимися жидкостями
Решение проблемы: в отдельных случаях ставится измерительная труба, либо выбираются приборы по типу магнитострикционных или байпасных.
Плавучесть зависит от поплавка
Решение проблемы: подбирайте поплавки под наименьшую рабочую плотность жидкости.

Принцип работы магнитных поплавковых датчиков уровня

Поплавковые магнитные сигнализаторы уровня устроены просто. Рабочий принцип большинства из них заключается в том, что в подвижном элементе (поплавке) находится постоянный магнит, а в неподвижной части – геркон (рис. 1, схематично). Когда поплавок приближается к геркону за счет изменения уровня жидкости, контакты замыкаются. И наоборот. В некоторых датчиках используется кольцевой магнит (рис. 2).

Большую емкость для воды на даче или приусадебном участке можно использовать для полива или водоснабжения дома. При ее наполнении нет необходимости постоянно забираться вверх по лестнице и целый день следить за уровнем — это вполне могут сделать электронные датчики.

Область применения датчиков уровня воды

Продвинутые дачные и фермерские хозяйства, занимающиеся выращиванием плодоовощной продукции, в своей работе используют системы полива наподобие капельной. Для обеспечения автоматической работы поливочного оборудования конструкция требует наличия большой емкости для сбора и хранения воды. Ее заполнение обычно производят погружными водяными насосами в скважине, при этом требуется отслеживать уровень давления воды для насоса и ее количество в водосборном баке. В этом случае необходимо управлять работой насоса, то есть включать его при достижении определенного уровня воды в накопительной емкости и отключать в случае полного заполнения водяного бака. Эти функции можно реализовать с помощью поплавковых датчиков.

Рис. 1 Принцип действия поплавкового датчика уровня (ПДУ)

Большой накопительный бак для воды может потребоваться и для водоснабжения дома, если дебит водозаборной емкости очень мал или производительность самого насоса не может обеспечить потребление воды, соответствующее необходимому уровню. В этом случае устройства контроля уровня жидкости для автоматической работы системы водоснабжения также необходимы.
Систему контроля за уровнем жидкости можно использовать и при работе с устройствами, в которых отсутствует защита от сухого хода скважинного насоса, датчик давления воды или поплавковый выключатель при откачивании грунтовых вод из подвалов и помещений с уровнем ниже поверхности земли.

Виды датчиков уровня воды

Все датчики уровня воды для управления насосом можно разделить на две большие группы: контактные и бесконтактные. Бесконтактные способы в основном используются в промышленном производстве и делятся на оптические, магнитные, емкостные, ультразвуковые и т.п. виды. Датчики устанавливаются на стенки водяных баков или непосредственно погружаются в контролируемые жидкости, электронные компоненты помещены в шкаф управления.

Рис. 3 Вертикальные и горизонтальные герконовые датчики

Устройство герконового переключателя

Основной исполнительный элемент герконового датчика — герконовый выключатель. Устройство представляет собой маленький стеклянный баллон, наполненный инертным газом или с откачанным воздухом. Газ или вакуум препятствуют образованию искр и окислению контактной группы. Внутри колбы находятся замкнутые контакты из ферромагнитного сплава прямоугольного сечения (пермаллоевая проволока) с золотым или серебряным напылением. При попадании в магнитный поток контакты герконового переключателя намагничиваются и отталкиваются друг от друга — происходит размыкание цепи, по которой течет электрический ток.

Самые распространенное виды герконовых выключателей действует на замыкание, то есть при намагничивании их контакты соединяются друг с другом и электрическая цепь замыкается. Герконовые переключатели могут иметь два вывода для замыкания размыкания цепи или три, если работают с переключением цепей электрического тока. Низковольтная схема, коммутирующая электропитание насоса, обычно помещается в шкаф управления.

Схема подключения герконового датчика уровня воды

Герконовые переключатели являются маломощными устройствами и неспособны коммутировать большие токи, поэтому они не могут быть использованы непосредственно для отключения и включения насоса. Обычно они задействованы в низковольтной схеме коммутации работы мощного реле насоса, помещенной в шкаф управления.

На рисунке представлена простейшая схема с датчиком, реализующая управление дренажным насосом в зависимости от водного уровня при откачке, состоящая из двух герконов SV1 и SV2.

При достижении жидкостью верхнего уровня магнит с поплавком включает верхний геркон SV1 и на катушку реле P1 подается напряжение. Ее контакты замыкаются, происходит параллельное подключение к геркону и реле самозахватывается.

Функция самозахватывания не дает возможность отключиться питанию катушки реле при размыкании контактов включающей кнопки (в нашем случае это геркон SV1). Это происходит в том случае, если нагрузка реле и его катушка подключены в одну цепь.

Напряжение поступает на катушку мощного реле в цепи электропитания насоса, его контакты замыкаются и электронасос начинает работать. При падении уровня воды и достижении поплавка с магнитом нижнего геркона SV2 он включается и на катушку реле P1 с другой стороны также подается положительный потенциал, ток перестает течь и реле P1 отключается. Это вызывает отсутствие тока в катушке силового реле P2 и как следствие прекращение подачи напряжения питания на электронасос.

Рис. 6 Поплавковые вертикальные датчики уровня воды

Аналогичная схема управления насосом, помещенная в шкаф управления, может быть использована при отслеживании уровня в емкости с жидкостью, если герконы поменять местами, то есть SV2 будет находиться вверху и отключать насос, а SV1 в глубине бака с водой его включать.

Датчики уровня могут быть использованы в быту для автоматизации процесса при заполнении больших емкостей водой при помощи водяных электронасосов. Наиболее просты в установке и эксплуатации герконовые виды, выпускаемые промышленностью в виде вертикальных поплавков на штангах и горизонтальных конструкций.

Свой заказ Вы можете также оформить и по телефону: +7 495 11 86 086. При заказе называйте код товара: CTTL3024

Обратите внимание на близкий
по назначению товар:

Поплавковый герконовый датчик уровня жидкости (150 мм)

Поплавковый герконовый датчик уровня жидкости (250 мм)

Поплавковый герконовый датчик уровня жидкости (350 мм) Поплавковые герконовые датчики уровня жидкости — самый простой вариант автоматизации управления уровнем жидкосчти в ёмкостях. Они служат для контроля и поддержания уровня в резервуарах с различными жидкостями.

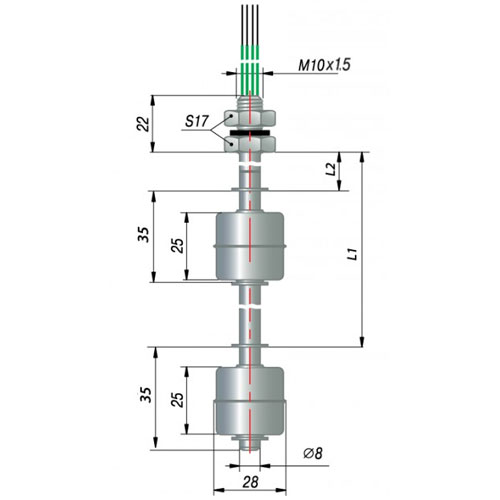

Поплавковый датчик уровня состоит из направляющей, двух поплавков со встроенными магнитами, присоединительного кабеля.

Принцип работы поплавкового датчика прост: поплавок с магнитом внутри, свободно движется по вертикальной трубке (направляющей) в соответствии с уровнем жидкости. Как только жидкость поднимается до намеченной точки, происходит размыкание контакта геркона. Число герконов и соответственно число контролируемых уровней — два.

Датчик выполнен из нержавеющей стали, что позволяет использовать его в умеренно агрессивных средах.
Для контроля верхнего и нижнего уровней жидкости, отстоящих друг от друга на расстоянии до 200 мм. L1=200 мм, L2=15 мм
Выводы геркона верхнего поплавка — 2 красных провода.
Выводы геркона нижнего поплавка — 2 чёрных провода.
Поплавки находятся в нижней точке — контакты замкнуты. При всплытии поплавка контакты размыкаются.
