Два светильника на потолке, монтаж и схема подключения

Сегодня будет простая статья про то, как подключить два светильника от одного двухклавишного выключателя. Для электриков это очень простая вещь, но знаю точно, что более половины мужского населения России при подключении люстры легко запутается в трёх проводах. Не в обиду сказано. Для них как раз эта статья.

Подробно, пошагово, со схемами рассмотрю все аспекты монтажа и подключения двух потолочных светильников с 2 лампами.

Для чего понадобилась переделка освещения в данном случае. В квартире был небольшой ремонт с перепланировкой, и конфигурация зала изменилась – он стал более квадратным, и люстра, ранее висевшая посередине комнаты, теперь стала с краю.

Поэтому было решено установить ещё одну люстру (светильник). Это решение имеет следующие плюсы:

• можно раздельно включать освещение комнаты по зонам,
• можно экономить электроэнергию,
• при одновременном включении светильников освещение более равномерное, нет резких теней,
• в случае перегорания одной из лампочек в люстрах остальные её резервируют.

Из минусов можно выделить только затраты на строительные работы и покупку светильника.

Предвосхищая комментарии про алюминиевую проводку, скажу, что менять всю проводку в квартире нет смысла. В коробках алюминий качественно сварен, розетки и выключатели подключены лично мною, а вся квартира разбита на две линии, которые защищены автоматами по 16А. И да, минус в том, что розетки и освещение висят параллельно, сейчас так никто не делает.

Чем отличается люстра от светильника?

Для начала разберемся с терминологией. Что такое люстра, и что такое светильник?

Светильник – наиболее широкое понятие, он может быть любым по конструкции, креплению и по источнику света. Может быть потолочным, точечным, настенным (по месту установки), светодиодным, галогеновым (по типу ламп), комнатным, уличным (по виду исполнения).

Люстра – это светильник, который имеет две особенности, которые его выделяют в ряду светильников:

1. Люстра обязательно крепится к потолку и имеет висячую конструкцию,
2. Люстра является предметом роскоши, декоративно оформленным и, как правило, имеющих более 1 лампы.

Приводу список моих статей, в которых рассмотрены различные виды приборов освещения и приведено множество фото:

Я веду это к тому, что между люстрой и светильником с электрической точки зрения разницы очень не много. Просто понятие “люстра” входит в понятие “светильник”.

Старая люстра и немного теории

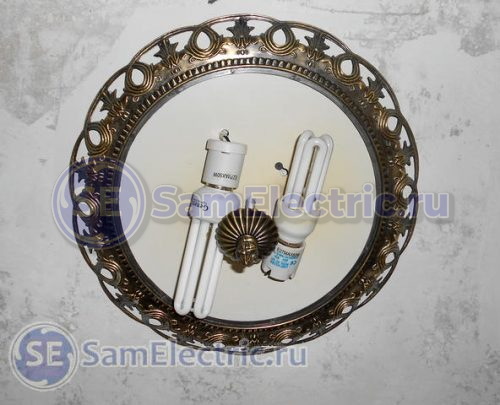

Итак, имеем на начало установки двух люстр следующую картину:

Этот светильник был установлен примерно 10 лет назад, и на момент ремонта он морально и материально устарел.

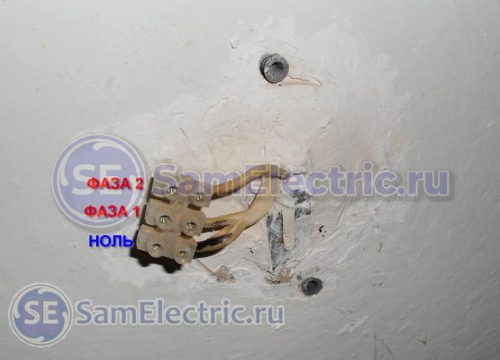

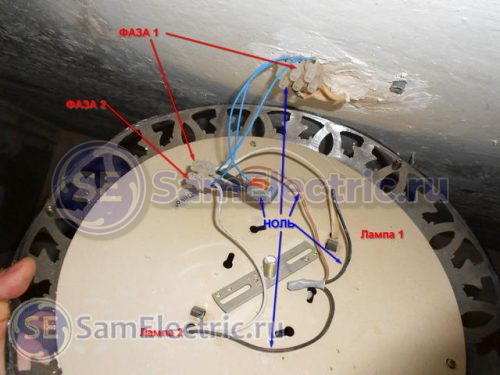

Вот как он был подключен:

Сразу скажу, чтобы не было путаницы – надписи “Фаза 1” и “Фаза 2” не относятся к двухфазному или трехфазному напряжениям, и между этими фазами совсем не 380 В)). И по отношению к нулю на этих проводах одинаковое напряжение. Подробнее, чем отличается однофазное напряжение от трехфазного, 220В от 380В, линейное напряжение от фазного, рассказано здесь.

Что за черные штучки прикручены к клеммнику параллельно лампочкам, подробно рассказано в статье “Почему выключенная энергосберегающая лампочка мигает” . Кстати, выключатели – с подсветкой 😉

Для полноты картины (если кто подзабыл школьный курс физики) приведу классическую схему, на которой изображен светильник с двумя лампами (две лампочки в параллели), который включается через одноклавишный выключатель:

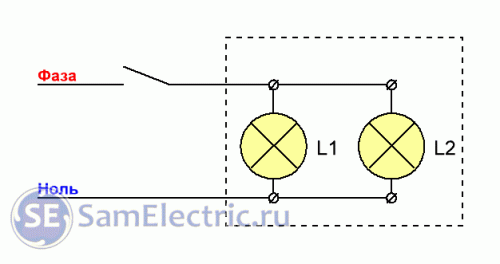

Схема 1. Как подключить люстру с двумя лампами, схема подключения через одноклавишный выключатель

Светильник условно показан пунктиром, ноль на лампы подан постоянно, а фаза коммутируется выключателем.

Вот схема подключения люстры с двумя лампами, которая была на момент начала ремонта:

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

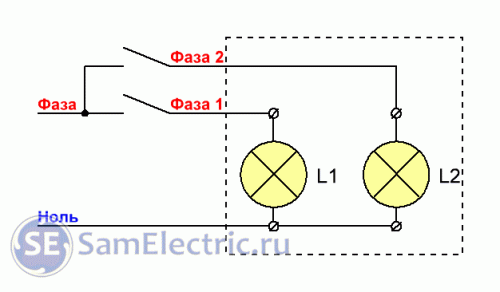

Схема подключения люстры с двумя лампами через двухклавишный выключатель

Такие схемы обычно используют в больших помещениях для включения люстр, содержащих две и более лампочки, для экономии электроэнергии и ресурса ламп.

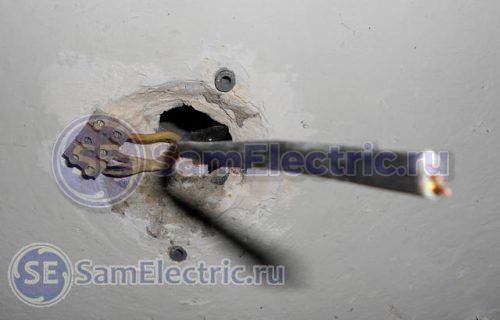

Снимаю старую люстру, вот что остается на потолке – клеммник (ноль отмечен маркером), дюбеля для крепления люстры к потолку, и виднеется загнутый крючок, на котором висела предыдущая люстра:

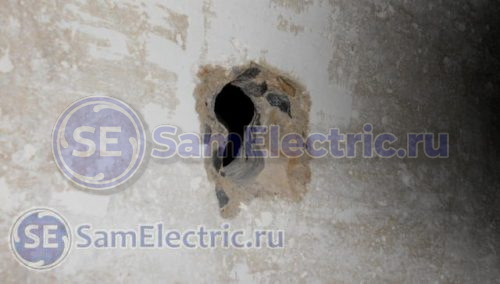

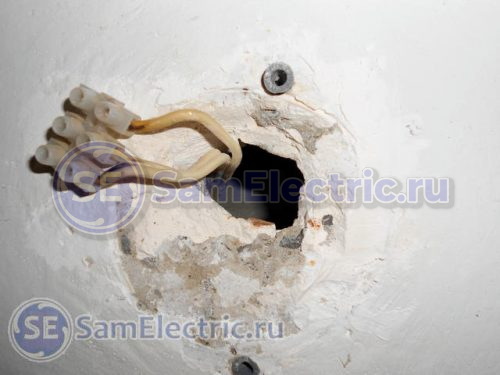

Расковыряв перфоратором отверстие и выкинув старый крючок, получаем такое отверстие:

Тут надо ещё раз вернуться к теории. Потолочные плиты перекрытия устроены таким образом, что в них есть пустоты, на расстоянии 185 мм друг от друга:

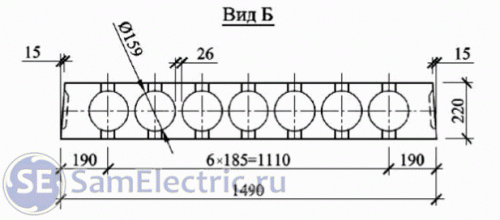

Чертеж потолочной плиты, в которой прокладывается кабель к люстре

В этих пустотах и прокладывают питание ко всем светильникам в квартире, а иногда туда закладывают и силовые провода.

В плите буром на 12-16 мм сверлится отверстие, в которое кабель входит со стены, и выходит там, где должна быть люстра. Провод, который я освободил от старой штукатурки, свободно болтался в пустоте плиты.

Про устройство потолочных перекрытий и вообще жилых зданий и прокладке там проводки я уже подробно рассказывал в статье про замену проводки в панельных домах.

Прокладка нового кабеля ко второй люстре

Теперь нужно сделать отверстие, в которое будет выходить кабель для второй люстры. В этом мне помог, как всегда, мой надежный друг и помощник – перфоратор. На одной линии вдоль плиты делаем отверстие:

Отверстие в потолочной плите для кабеля нового светильника

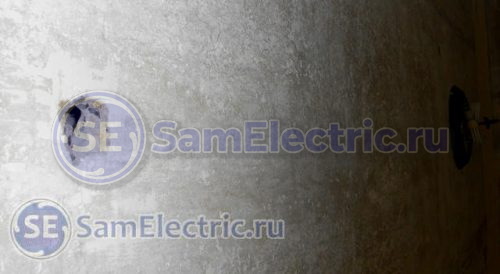

Вот как выглядят две точки; новая и справа вдали – старая:

Как выглядит потолок перед монтажом двух люстр

Кабель ВВГ-нг 3х1,5 заходит в плиту со свистом:

Прокладка нового кабеля к второй люстре

Даже, когда не планируется использование третьего провода, я стараюсь использовать трехжильный кабель. Много раз уже было, что резервный провод оказывался очень кстати!

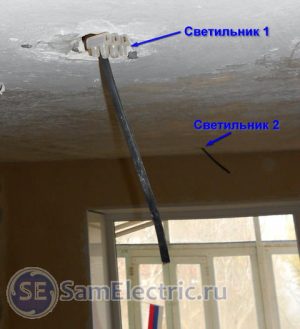

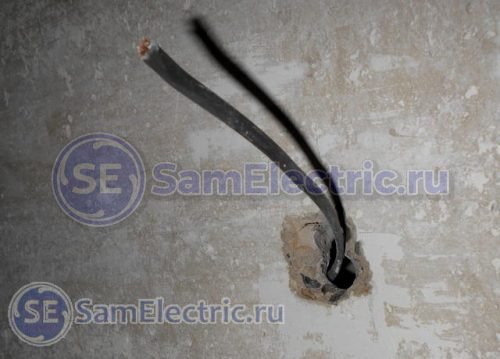

Кабель питания второй люстры проложен

Место нового светильника:

Кабель питания второй люстры проложен

Временное подключение двух светильников

Пока длился ремонт в комнате, я временно подключил старые патроны с лампами. И, конечно, использовал мои любимые клеммы Wago. Быстро, надежно и просто.

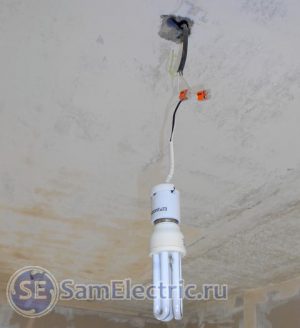

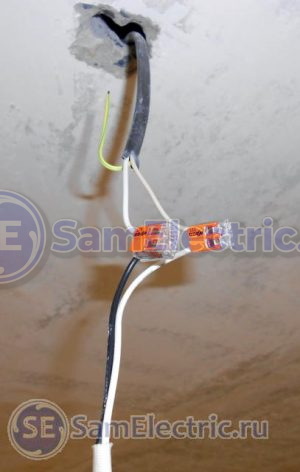

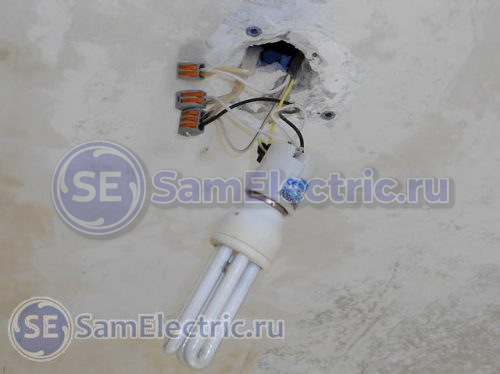

Временное подключение лампочки через клеммы Ваго

Лампочка на новом месте:

Временное подключение лампочки через клеммы Ваго

Поближе, соединение через Ваго:

Временное подключение лампочки через клеммы Ваго

Монтаж и подключение двух люстр на потолке

Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:

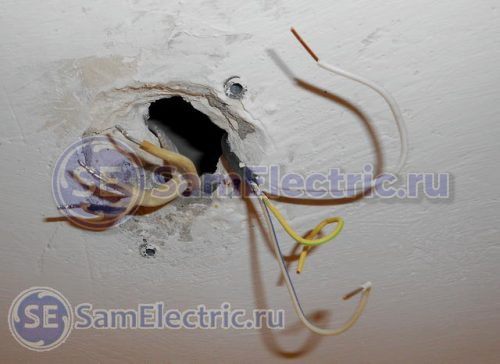

Провода для подключения люстры с двумя лампочками

Далее использую Ваго с пастой Wago 2273.

Такие, например, применялись при подключении алюминия к меди при переносе розетки.

Подготовка проводов для подключения светильника с двумя лампами

Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!

Тут нужно вставить схему подключения двух новых светильников:

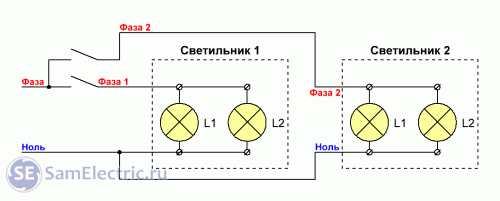

Схема подключения двух светильников через двухклавишный выключатель

Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.

Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.

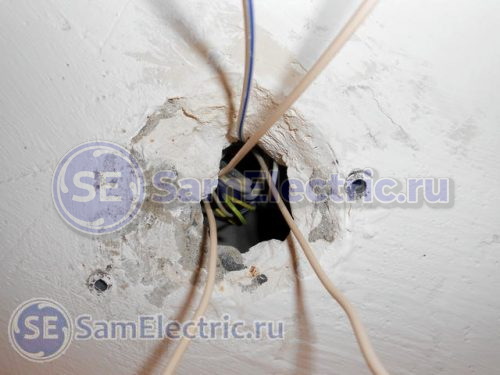

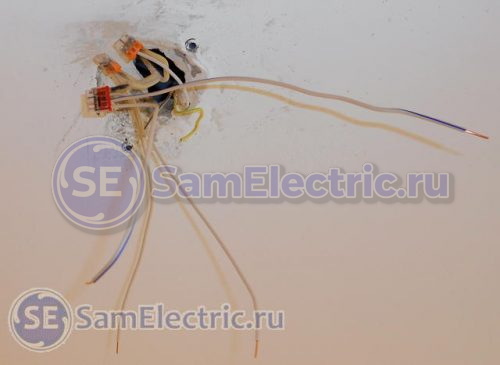

Вывод проводов для подключения светильника: 2 фазы и 2 нуля

Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.

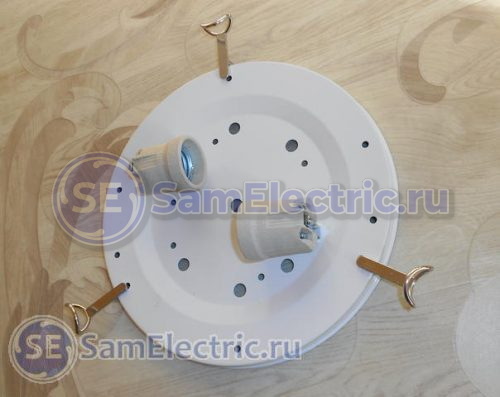

Светильник с двумя лампами

Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.

Это раньше в благочестивых домах было модно вешать в зале люстру с множеством плафонов, стекляшек и висюлек, которая пылилась, и об которую били детей, сидящих на плечах. И меня били, и я бил 🙂

Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.

• Первое правило, перед выполнением любой работы: подумать, что можно сделать, чтобы эту работу не делать.
• Второе правило: подумать, как эту работу сделать проще, быстрее, качественней
• Третье правило: подумать, как получить кайф от выполнения работы.

Дело не в лени, а в оптимизации труда. 😉

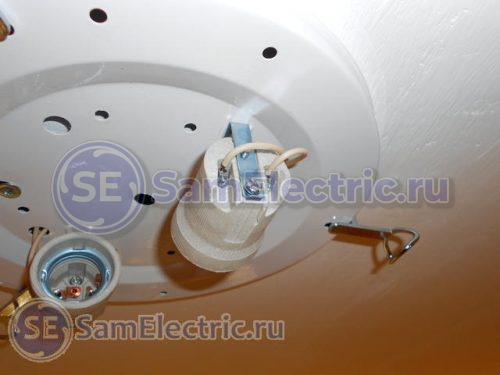

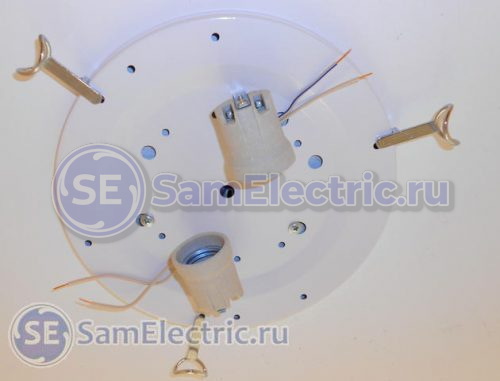

Светильник с двумя лампами прикручен к потолку. Провода готовы к подключению.

Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.

Патроны подключены, почти всё готово!

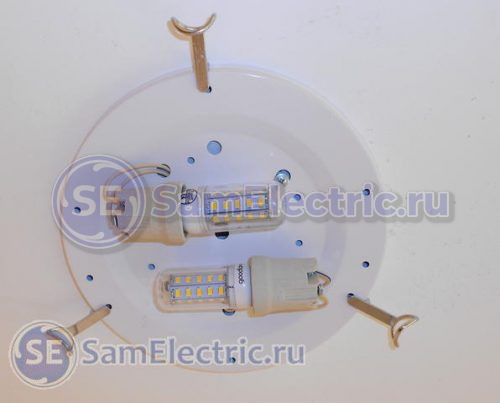

Вкручиваем 2 лампочки в светильник

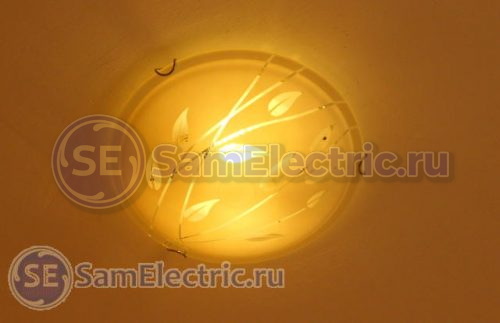

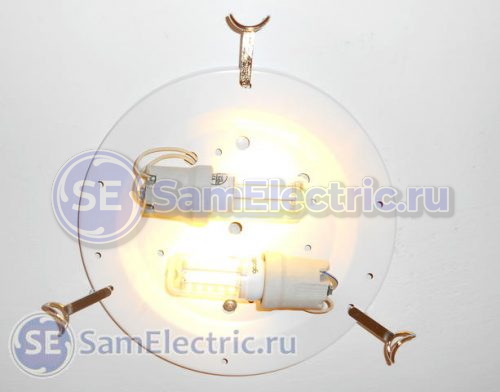

В люстре горят 2 одинаковые лампы

В люстре горят 2 одинаковые лампы

В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.

Что получилось в итоге – на фото в начале статьи и здесь:
